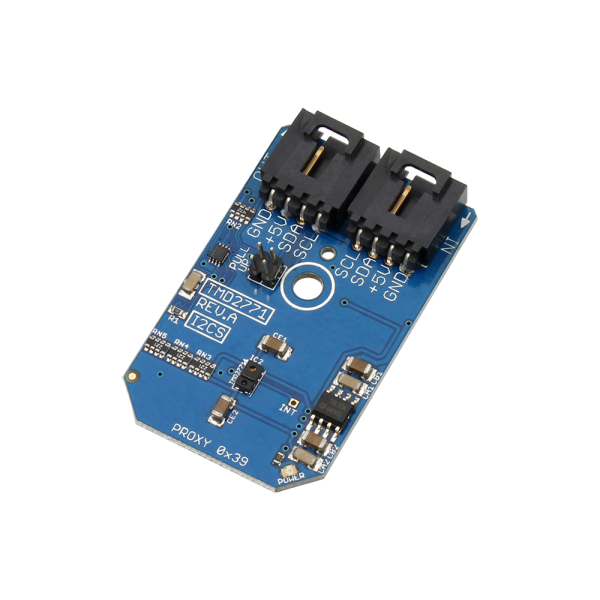

NCD PR5-17 TMD2771 주변 광 감지 (ALS) 16 비트 근접 감지, 100mm I2C 미니 모듈로 보정

NCD PR5-17 TMD2771 주변 광 감지 (ALS) 16 비트 근접 감지, 100mm I2C 미니 모듈로 보정

MODEL
PR5-17
브랜드
NCD
제품문의 구매하기

어두운 유리 뒤에서도⁣ 밝기와 근접 감지

NCD PR5-17 TMD2771 주변광 · 근접 센서 I2C 미니 모듈⁣ 센서 : TMD2771⁣ 해상도 : 채널당 16비트⁣ 근접 보정 거리 : 100 mm

견적 받기

NCD 한국 독점 공급 파트너

NCD PR5-17은 어두운 유리 뒤에서도 주변광을 읽는 TMD2771 주변광(ALS) · 근접 센서 I2C 미니 모듈(Ambient Light and Proximity Sensor I2C Mini Module)입니다. 광 센서의 다이내믹 레인지는 최대 1,000,000:1이고 근접 감지는 100 mm에 맞춰 보정되어 있습니다. (주)테솔이 국내에 공식 공급합니다.

채널당 16비트 해상도로 읽으며 통신 속도는 최대 400 kHz입니다. 외장 패널 뒤에 센서를 숨겨야 하는 기기에서 먼저 검토할 모델입니다.

1,000,000:1

최대 다이내믹 레인지

16비트

채널당 해상도

100 mm

근접 보정 거리

400 kHz

최대 통신 속도

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

100 mm

TMD2671 · TMD2771 근접 보정 거리

16,000:1

TMD26721 다이내믹 레인지

1,000,000:1

TMD2771 주변광 다이내믹 레인지

0.25 ~ 16K lux

VCNL4010 주변광 측정 범위

사양

PR5-17 TMD2771⁣ 사양표

항목사양
센서TMD2771
감지 기능주변광(ALS) + 근접
다이내믹 레인지최대 1,000,000:1
해상도채널당 16비트
근접 보정 거리100 mm
통신 속도최대 400 kHz
I2C 시작 주소0x39
동작 전원5 VDC, 온보드 전원 조정 · PCA9306 레벨 변환
구성품I2C 미니 모듈, I2C 케이블

설치

PR5-17을 패널 뒤에⁣ 설치할 때

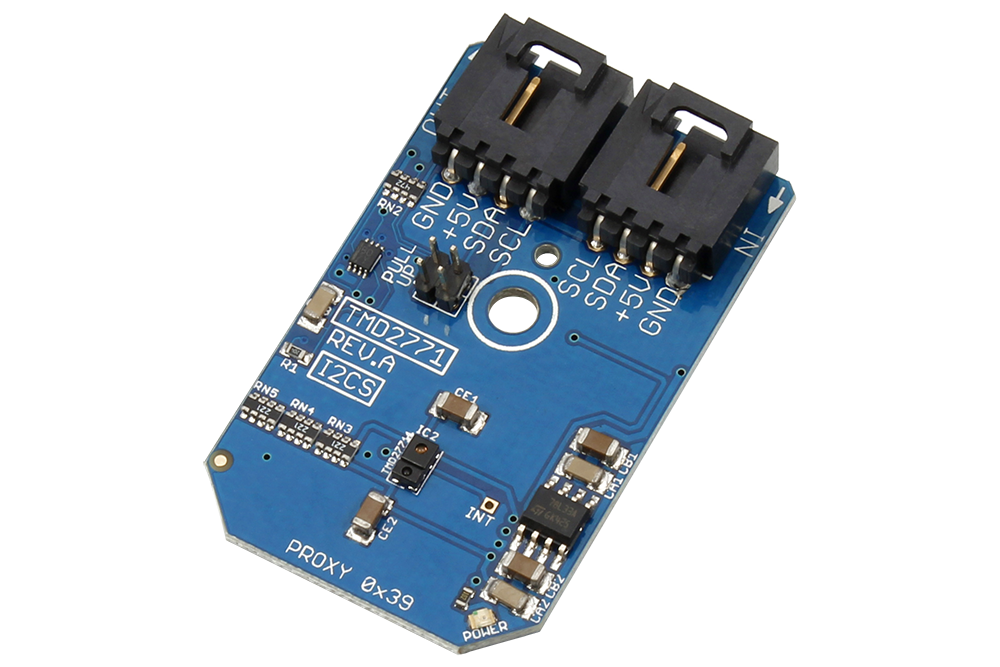

NCD PR5-17 TMD2771 주변 광 감지 (ALS) 16 비트 근접 감지, 100mm I2C 미니 모듈로 보정 제품 사진

높은 감도

ALS는 어두운 유리 뒤에서도 동작합니다. 근접 감지를 커버 유리 뒤에서 사용할 때는 유리 반사를 광학 설계로 차단해야 합니다. I2C 주소 0x39는 PR4-16, PR4-17, PR4-4, PR6-2와 같아 함께 사용할 때는 버스를 나누세요.

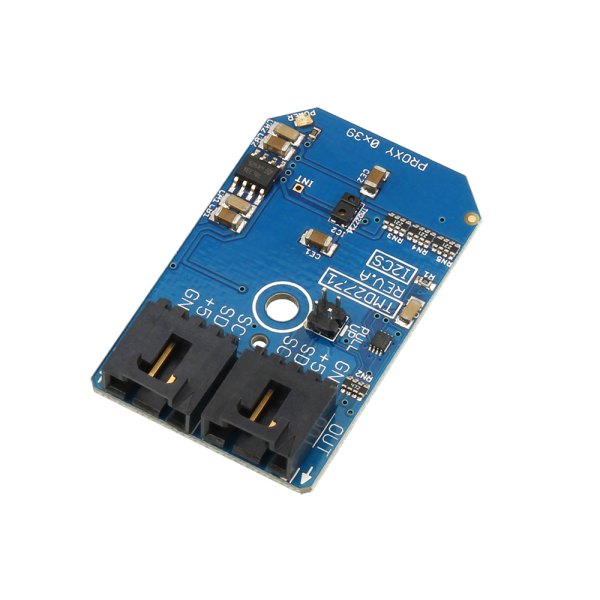

NCD PR5-17 - I2C 커넥터가 있는 주변 광 근접 센서 소형 기판 모습
I2C 커넥터가 있는 주변 광 근접 센서 소형 기판 모습

활용 분야

주변광과 근접을⁣ 함께 읽는 장치

  • 디스플레이 백라이트 제어 — 주변광에 맞춰 화면 밝기를 조정합니다.
  • 모바일 근접 감지 — 화면 잠금과 절전 동작의 기준 신호를 만듭니다.
  • 노트북·모니터 보안 — 사용자가 자리에 있는지 근접 신호로 판단합니다.

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR5-17과 감지 구성이⁣ 다른 모델

  • PR4-16 — 100 mm 보정 근접 전용
  • PR4-17 — 근접 전용, 포화 표시 비트
  • PR4-4 — 제스처·색 감지 겸용
  • PR6-2 — ALS·근접, 공장 트림
  • PR5-19 — ALS·근접, 0.25~16K lux
