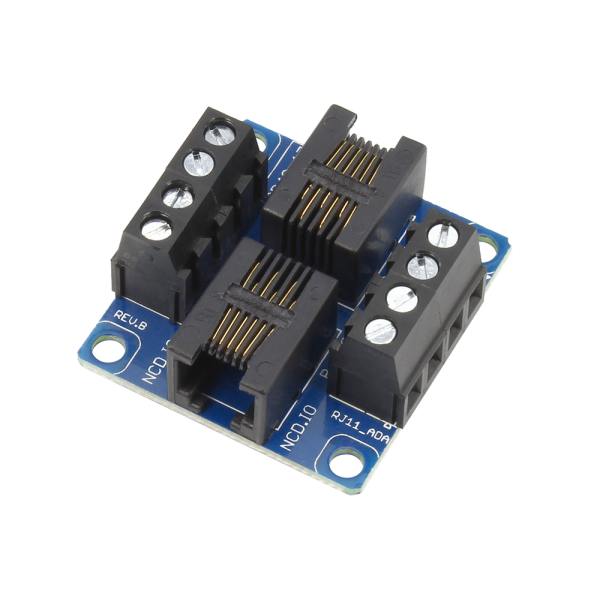

NCD PR49-17 RS-485 정션 인터페이스 듀얼 RJ11 듀얼 스크류 터미널

NCD PR49-17 RS-485 정션 인터페이스 듀얼 RJ11 듀얼 스크류 터미널

MODEL
PR49-17
브랜드
NCD
제품문의 구매하기

RS-485 케이블과 노드를
한 보드에 모으는 정션 보드

NCD PR49-17 RS-485 정션 인터페이스

견적 받기

NCD 국내 정식 공급 파트너

NCD PR49-17은 듀얼 RJ11 커넥터와 듀얼 나사 단자로 RS-485 케이블과 노드를 한 보드에 모으는 RS-485 정션 인터페이스(RS-485 Junction Board)입니다. 노드가 늘어나는 네트워크에서 배선을 분기하고 케이블을 정리하는 현장 배선용 보드입니다.

RJ11 접속과 나사 단자 접속을 한 보드에 함께 갖춰, 모듈식 케이블과 개별 전선이 섞인 현장에서도 별도 변환 없이 노드를 연결합니다. 보드 모서리의 마운트 구멍 4개로 패널이나 케이스에 고정하며, 이 정션 인터페이스는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 기계 도면 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

RJ11 2개

모듈식 케이블을 꽂는 커넥터

나사 단자 2개

개별 전선을 고정하는 단자

4개

패널 고정용 보드 마운트 구멍

CAT3/5

PR49-4와 연결하는 케이블 규격

특징

RJ11과 나사 단자,
두 접속을 한 보드에

핵심 특징현장에서 달라지는 점
듀얼 RJ11 커넥터모듈식 케이블을 꽂기만 하면 되므로 노드를 늘리거나 옮길 때 단자 작업 없이 배선을 바꿀 수 있습니다.
듀얼 나사 단자전선을 직접 고정하는 노드와 RJ11 노드를 같은 정션에 두어 접속 방식이 달라도 네트워크를 한 곳에서 관리합니다.
RS-485 케이블 정리여러 갈래로 흩어진 케이블을 정션 한 곳에 모아 점검할 때 어느 선이 어느 노드로 가는지 추적하기 쉬워집니다.
노드 접속 단순화노드마다 분기 배선을 새로 만들지 않으므로 접속 지점이 줄어 배선 불량의 원인을 좁히기 쉽습니다.
정션 간 상호 연결정션끼리 네트워크 케이블이나 RJ11로 이어 노드 수에 맞춰 배선망을 단계적으로 넓힐 수 있습니다.
마운트 구멍 4개케이스 안이나 패널 위에 나사로 고정하므로 진동이 있는 설비 근처에서도 커넥터 흔들림을 줄입니다.

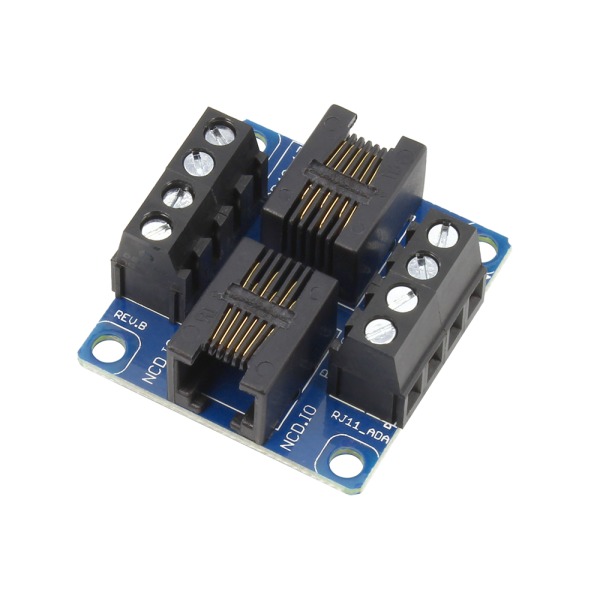

NCD PR49-17 - RJ11 포트와 스크류 단자대가 있는 정션 기판 모습
RJ11 포트와 스크류 단자대가 있는 정션 기판 모습

배선 구성

RJ11 케이블과
변환기 연결

정션 사이는 네트워크 케이블이나 RJ11 케이블로 잇고, PR49-4 USB-RS-485 변환기를 CAT3/5 케이블로 연결할 때도 이 보드가 중간 접속점이 됩니다. RJ11 케이블은 최소 4선 이상이 필요하며 구성품에 포함되지 않으므로 배선 거리에 맞춰 미리 준비하세요.

변환기에서 노드까지 한 줄로

PC 쪽에서는 PR49-4가 USB를 RS-485로 바꾸고, 정션에서 그 신호를 여러 노드로 분기합니다. 나사 단자 노드와 RJ11 노드를 같은 보드에 섞어 연결하므로 장치마다 접속 방식이 다른 설비도 배선도가 단순합니다.

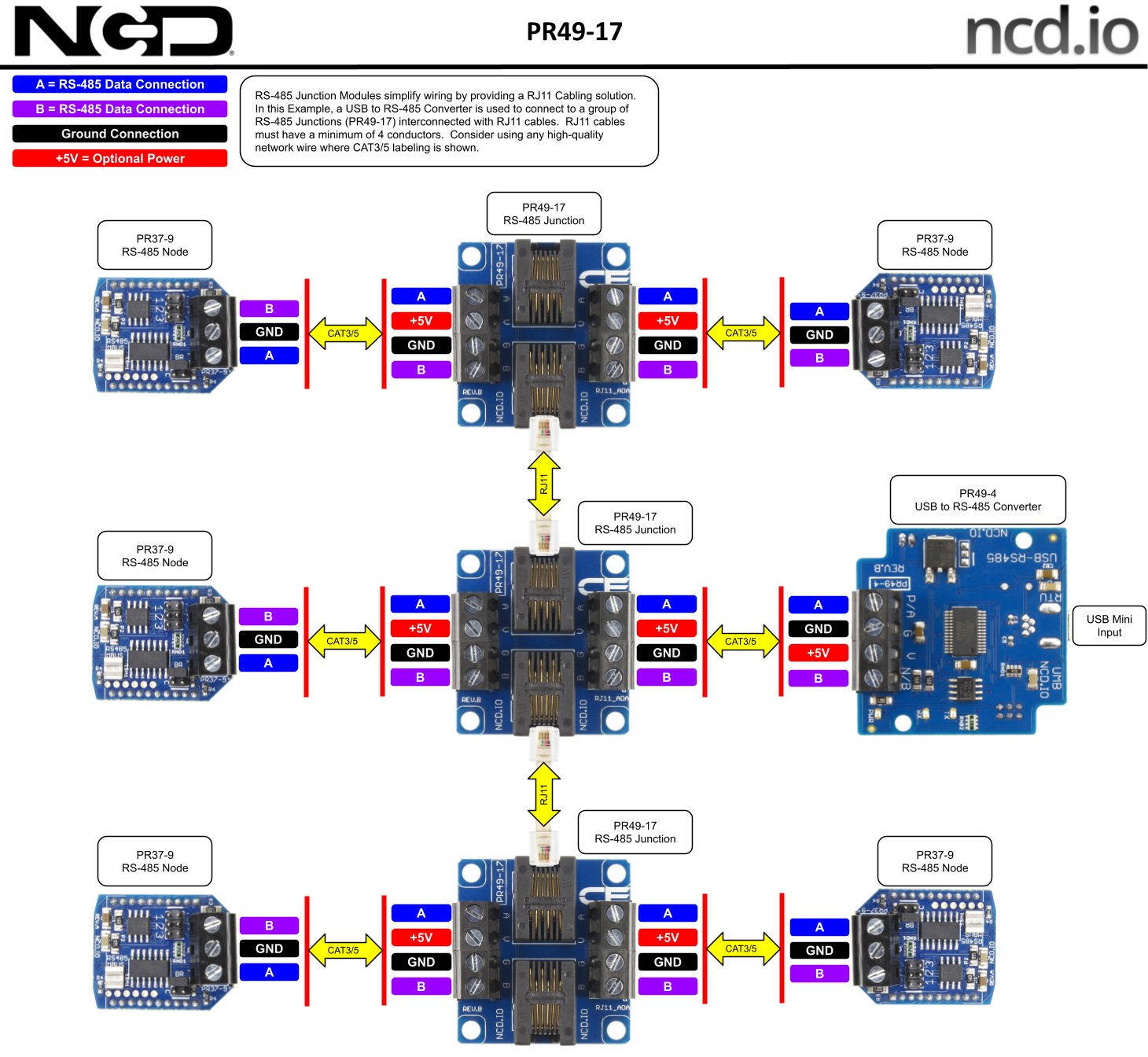

NCD PR49-17 - RS-485 정션과 노드 사이의 네트워크 연결 구성도
RS-485 정션과 노드 사이의 네트워크 연결 구성도

설치

패널 고정과
케이블 정리

보드 네 모서리의 마운트 구멍에 나사를 체결해 제어함 내부나 패널에 고정하면 RJ11 케이블이 당겨져도 커넥터에 하중이 걸리지 않습니다. 정션을 노드 근처에 두면 노드까지의 개별 전선 길이가 짧아져 배선이 깔끔해집니다.

사양

PR49-17 듀얼 RJ11·
나사 단자 사양

항목사양
제품 번호PR49-17
제품 유형RS-485 정션 인터페이스
RJ11 커넥터듀얼(2개)
나사 단자듀얼(2개)
마운트 구멍보드 4개
적용 케이블CAT3/5
RJ11 케이블최소 4선 · 구성품 제외
정션 간 연결네트워크 케이블 또는 RJ11
연결 가능 변환기PR49-4 USB-RS-485 시리얼 통신 변환기
구성품RS-485 정션 보드

활용 분야

노드가 많은
RS-485 현장

  • RS-485 분기 배선 — 노드를 줄줄이 잇는 네트워크에서 분기점을 정션 한 곳으로 모읍니다.
  • USB 변환기 연결 — PR49-4와 CAT3/5 배선 사이를 정션으로 이어 PC 설정 작업을 단순하게 합니다.
  • 제어함 케이블 정리 — 배선이 많은 패널에서 RS-485 접속 지점을 한 보드에 집약합니다.

선택 가이드

연결 대상별
권장 제품

이럴 때 (현장 조건)권장 모델선택 이유
RS-485 노드 사이 배선을 정리할 때PR49-17RJ11 2개와 나사 단자 2개로 분기점을 한 보드에 모읍니다.
PC의 USB 포트를 RS-485 네트워크에 연결할 때PR49-4USB 미니 케이블이 포함된 USB-RS-485 변환기로, 정션과 CAT3/5 케이블로 이어집니다.
Feather 모듈에 나사 단자 접속이 필요할 때PR54-3Particle·Feather 모듈용 나사 단자 보드입니다.

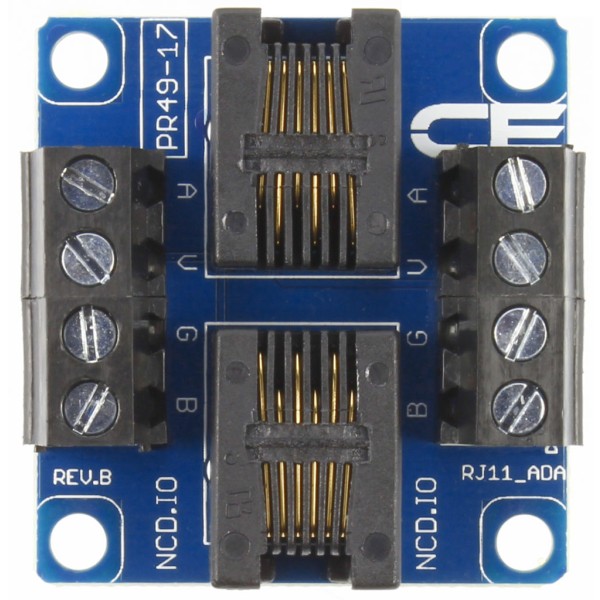

NCD PR49-17 - 위에서 내려다본 RJ11 포트와 단자대 배열 모습
위에서 내려다본 RJ11 포트와 단자대 배열 모습

구성·옵션

구성품과
별도 준비물

항목내용
품번PR49-17
구성품RS-485 정션 보드
별도 준비물RJ11 케이블(최소 4선)

제품 상세 이미지

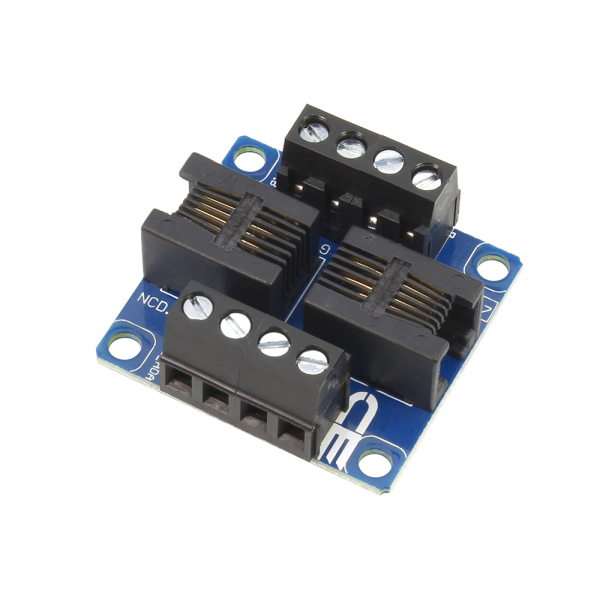

NCD PR49-17 상세 이미지 1
