ExpertDAQ EX9530 USB-시리얼 변환기

견적 받기

Expert DAQ 국내 정식 공급 파트너

ExpertDAQ EX9530은 PC의 USB 2.0 포트를 RS232, RS422, RS485 시리얼 포트 1개로 바꾸는 USB-시리얼 변환기(USB to RS485/RS422/RS232 컨버터)입니다. 호스트 PC의 USB 버스 전원만으로 동작하므로 외부 전원 없이 현장 노트북에 바로 연결할 수 있습니다.

입출력 사이를 3000 V로 절연해 접지 루프와 전압 스파이크가 PC로 넘어가는 경로를 끊습니다. 소비전력은 0.65 W에 그치고, RS232의 RTS·CTS 핸드셰이크 신호도 지원합니다. 이 변환기는 (주)테솔이 국내에 공식 공급합니다.

3000 V

입출력 절연 전압

300~115,200 bps

시리얼 통신 속도

3규격

RS232/422/485 자동 전환

-25~75 °C

동작 및 보관 온도

특징

점퍼 없이 바뀌는
RS232/RS422/RS485 규격

핵심 특징	현장에서 달라지는 점
RS232/RS422/RS485 자동 전환	점퍼 설정 없이 연결된 장비의 규격으로 자동 전환되므로, 잘못된 점퍼 설정으로 통신이 안 되는 일이 없습니다.
3000 V 절연	PC와 현장 장비의 접지 전위가 달라도 전압 스파이크가 USB 포트를 손상시키는 경로를 차단합니다.
RTS · CTS 핸드셰이크	흐름 제어가 필요한 RS232 장비와도 데이터 유실 없이 통신을 이어 갑니다.
호스트·모듈 워치독	호스트 PC나 변환기 쪽 통신이 멈췄을 때 자동 복구를 시도해 무인 운전 안정성을 높입니다.
데이터 라인 서지 보호	유도성 부하가 있는 현장에서 순간 과전압이 시리얼 회로에 도달하는 것을 줄입니다.
USB 버스 전원	외부 전원 어댑터 없이 노트북 하나로 현장 점검을 할 수 있습니다.

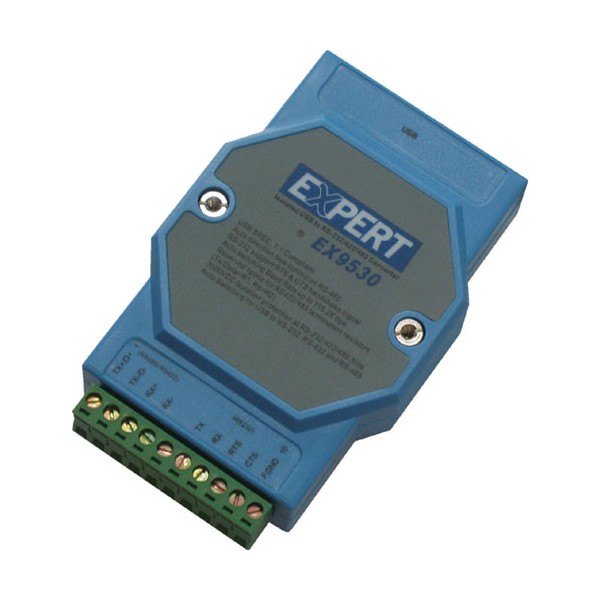

파란색 케이스와 녹색 단자대가 보이는 컨버터 본체

배선과 종단

터미널 블록 배선과
종단 저항 장착

시리얼 단자는 터미널 블록 방식이며 종단 저항은 R1(TX/DATA)과 R2(RX) 자리에 장착할 수 있습니다. RS422/RS485로 긴 거리를 배선할 때는 버스 끝단에 해당하는 위치에 종단 저항을 장착하세요. 송수신 전환은 자동 방향 제어가 맡으므로 방향 제어 신호선은 따로 필요하지 않습니다.

RS485 버스 끝단 배선

RS485 버스 구성에서는 변환기를 한쪽 끝에 두고 종단 저항 장착 위치를 확인한 뒤 데이터선을 체결합니다. 데이터 라인에는 서지 보호가 내장되어 있습니다.

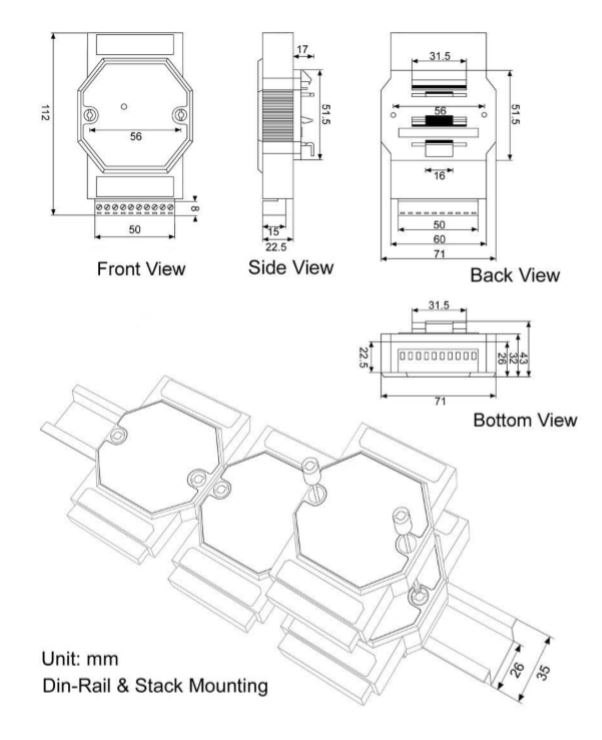

컨버터의 정면·측면·후면 치수도와 DIN 레일 장착 구성도

드라이버

운영체제별
드라이버 적용

드라이버는 Windows Vista, 7, 8, 8.1에서는 Windows Update로 설치되고, Windows 10에서는 별도 설치 없이 동작합니다. 구성품에 드라이버 CD가 포함되어 있어 네트워크가 막힌 현장 PC에도 설치할 수 있습니다.

사용 방법

EX9530 USB-시리얼 변환기
드라이버 설치와 핀 배선

EX9530은 PC에 드라이버를 설치하면 표준 COM 포트로 인식되는 USB-시리얼 변환기입니다. 별도 설정 프로그램은 없으며, 일반 시리얼 통신 프로그램이나 Windows의 COM 포트 API로 장비와 통신합니다.

소프트웨어·도구	하는 일
드라이버 CD	PC에서 EX9530을 USB 시리얼 장치(COM 포트)로 인식
장치 관리자	새로 생긴 USB 시리얼 장치의 COM 번호 확인
시리얼 통신 프로그램	UART 시리얼 유틸리티나 COM 포트 API로 송수신

처음 연결하는 순서

순서	할 일
1	EX9530을 PC의 USB 포트나 USB 허브에 연결합니다.
2	드라이버 설치가 필요한 PC라면 구성품의 드라이버 CD로 설치합니다.
3	장치 관리자에서 새 USB 시리얼 장치에 할당된 COM 번호를 확인하세요.
4	RS485는 1번(TX+/D+)과 2번(TX-/D-) 단자에, RS422 수신선은 3번(RX+)과 4번(RX-)에, RS232는 6~9번(TX, RX, RTS, CTS)에 연결합니다.
5	시리얼 통신 프로그램에서 확인한 COM 번호를 열고 장비와 같은 통신 속도로 첫 명령을 보내 응답을 확인합니다.

RS485 방향 전환은 변환기가 자동으로 처리하므로 기존 반이중 COM 프로그램을 고치지 않아도 됩니다. 종단 저항은 TX/DATA 쌍은 R1, RX 쌍은 R2 자리에 장착합니다.

사양

EX9530 USB-시리얼
변환기 사양

항목	사양
USB	USB 2.0, USB type B
시리얼 포트	RS232 / RS422 / RS485 1포트, 터미널 블록
시리얼 속도	300 ~ 115200 bps
지원 프로토콜	ASCII / Modbus RTU
절연 전압	3000 V
워치독	호스트 워치독, 모듈 워치독
RS232 기능	RTS · CTS 핸드셰이크, 자동 방향 제어
자동 전환	RS232 / RS422 / RS485 자동 전환, 점퍼 불필요
서지 보호	데이터 라인 내장
종단 저항	R1(TX/DATA), R2(RX) 장착 공간
전원	USB 전원, 최대 0.65 W
표시등	전원 · 데이터 흐름 LED
설치 방식	DIN 레일
외형 치수	70 × 100 × 20 mm
무게	200 g
동작 온도	-25 ~ 75 °C
보관 온도	-25 ~ 75 °C
습도	5 ~ 95 % 비응결
규격	CE / FCC / WEEE / RoHS
구성품	DIN 레일 장착 키트 1개, USB 케이블 1개, 드라이버 CD 1개, 매뉴얼 1개

활용 분야

PC 기반
시리얼 통신 현장

계측 장비 — PC의 측정 프로그램에 RS485 장비를 연결합니다.
현장 점검 — 노트북에 시리얼 포트를 새로 추가해 설비를 진단합니다.
구형 장비 — 오래된 RS232 장비를 USB PC에서 사용합니다.
다중 드롭 네트워크 — RS485 버스에 여러 장비를 묶어 호출합니다.
데이터 수집 — RS422 장비의 값을 PC 소프트웨어로 받아 저장합니다.

선택 가이드

PC 연결 방식에 맞는
시리얼 변환기 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
PC의 USB로 시리얼 장비에 접속할 때	EX9530	USB 전원과 3000 V 절연, 3규격 자동 전환을 갖춰 노트북 한 대로 현장 장비에 접속합니다.
RS232 장비를 RS485 버스에 중계할 때	EX9520	RS232-RS485 직접 변환 방식이라 USB 없이 RS232 장비를 버스에 연결합니다.
시리얼 장비를 LAN에서 접근할 때	EX9132	이더넷으로 접속한 뒤 TCP/UDP로 시리얼을 중계하는 모델입니다.

EX9530과 함께 보는
시리얼 변환기

EX9530은 외부 전원 없이 사용할 수 있습니까?
네, USB 버스에서 전원을 받으며 최대 소비전력은 0.65 W입니다.
EX9530에서 RS232와 RS485 규격을 직접 설정해야 합니까?
아닙니다. RS232, RS422, RS485 규격이 자동으로 전환되므로 점퍼를 바꿀 필요가 없습니다.
Windows 11이나 Linux에서 사용할 수 있습니까?
지원 운영체제는 Windows Vista, 7, 8, 8.1, 10입니다. 그 밖의 운영체제는 사용 환경을 알려 주시면 적합 여부를 검토해 드립니다.
긴 거리 RS485 배선에서 종단 저항은 어떻게 장착합니까?
본체 내부의 R1(TX/DATA)과 R2(RX) 자리에 저항을 장착합니다. 버스 끝단에 해당하는 변환기에만 장착하세요.
