ExpertDAQ EX9520 RS232 to RS485 컨버터

MODEL: EX9520
브랜드: EXPERT DAQ

제품문의 구매하기

RS485 포트 없는 PC로
다점 버스를 구성하는 변환기

ExpertDAQ EX9520 RS232-RS485 변환기

견적 받기

Expert DAQ 국내 정식 공급 파트너

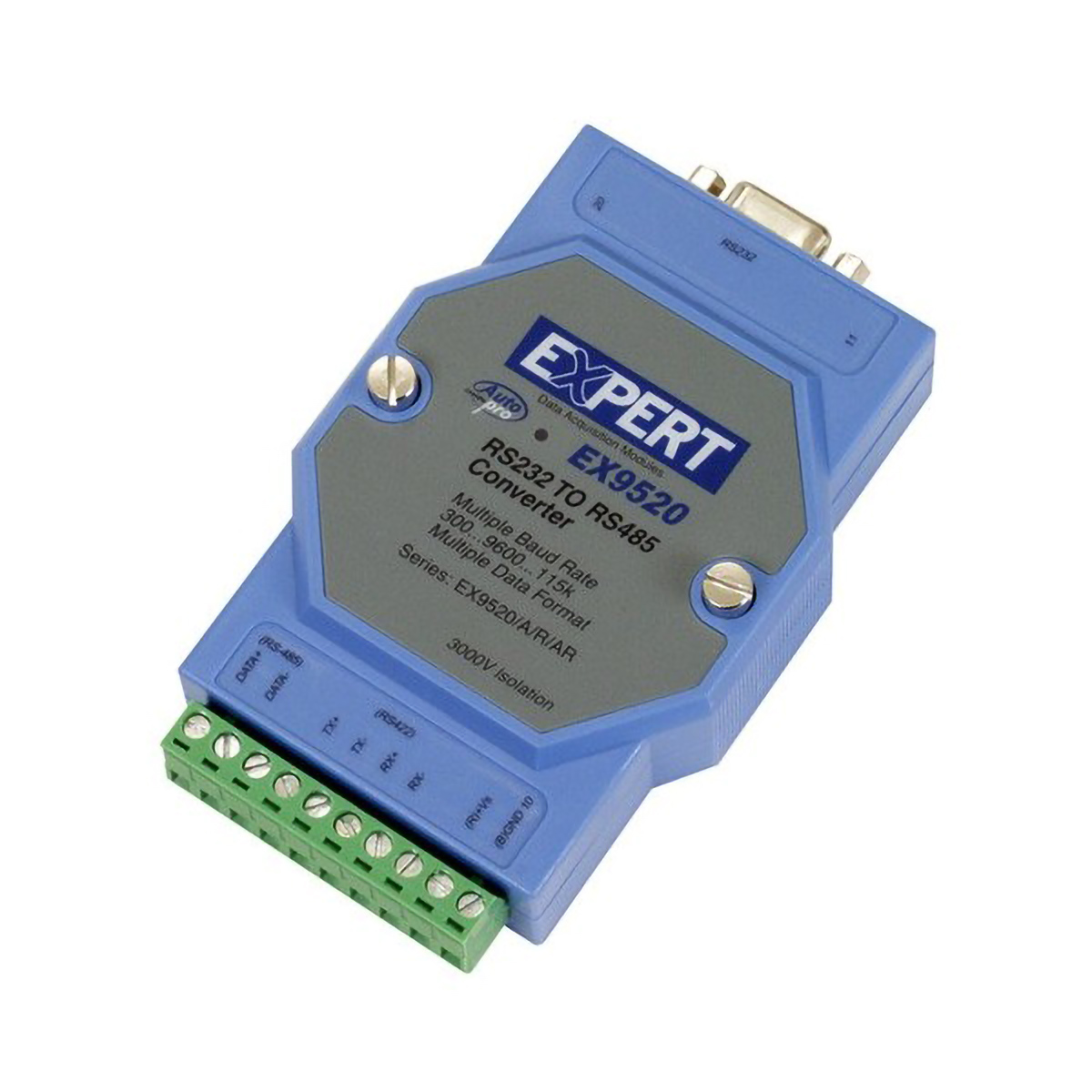

ExpertDAQ EX9520은 RS232 장비를 RS485 네트워크에 연결하는 DIN 레일형 RS232-RS485 변환기(시리얼 컨버터)입니다. PC나 컨트롤러의 RS232 포트 하나를 다점 RS485 버스의 마스터 접점으로 바꿔 주므로 장거리 계측 라인을 구성할 수 있습니다.

RS485 네트워크에 기기를 최대 256대까지 연결해 제어하고, 통신 거리는 1,200 m에 이릅니다. 거리가 부족하면 EX9510 리피터로 같은 길이만큼 더 연장할 수 있습니다. 최대 소비전력이 2.2 W인 이 변환기는 (주)테솔이 국내에 공식 공급합니다.

1,200 m

RS485 최대 통신 거리

256대

네트워크당 제어 기기 수

3000 V

RS232 쪽 절연 전압

70×100×20 mm

DIN 레일 설치 외형

특징

RS232 포트 하나로
RS485 마스터 구성

핵심 특징	현장에서 달라지는 점
RS232-RS485 변환	PC에 RS485 포트가 없어도 DB9 하나로 다점 버스를 구성하므로 별도 인터페이스 카드가 필요 없습니다.
RS232 쪽 3000 V 절연	현장 버스에서 올라오는 전위차와 노이즈로부터 PC 쪽 포트를 분리합니다.
자동 보율 전환	장비 보율이 달라도 변환기 설정을 바꾸지 않고 연결할 수 있습니다.
RS485 데이터 라인 보호	일시 과전압을 억제해 긴 배선에서 들어오는 서지에 대비합니다.
호스트·모듈 워치독	통신이 멈추면 자동 복구를 시도해 무인 운전의 안정성을 높입니다.
ABS 케이스 DIN 레일형	제어반 레일에 그대로 장착하고, 레일이 없는 곳은 벽면 키트로 고정할 수 있습니다.

버스 설계

256대 운용을 위한
속도와 거리 계획

한 버스에 연결하는 장비가 많을수록 안정적인 통신 속도는 낮아지는 경향이 있습니다. 지원 보율 1200~115.2K bps 가운데 가장 느린 장비를 기준으로 속도를 정하세요. 1,200 m를 넘는 구간에는 EX9510 리피터를 중간에 넣어 연장합니다.

RS485 브리지 구성

두 대의 EX9520을 RS485 구간 양쪽에 두면 RS232 장치끼리 장거리 시리얼 링크로 연결할 수 있습니다. 한 대는 호스트 쪽, 다른 한 대는 원격 장치 쪽에 설치합니다.

사용 방법

EX9520 RS232-RS485
배선과 연결 순서

EX9520은 별도의 설정 소프트웨어 없이 PC나 컨트롤러의 RS232 포트를 RS485 버스로 바꾸는 변환기입니다. 통신 속도는 AutoPro가 300 bps에서 115 kbps 사이에서 자동으로 맞추므로 상위 프로그램은 기존 COM 포트 설정 그대로 사용합니다.

소프트웨어·도구	하는 일
포트 1 RS232(DB9)	PC·컨트롤러와 TX, RX, GND 연결
포트 2 RS485 터미널 블록	Data+, Data- 2선으로 RS485 버스 연결
AutoPro	통신 속도 자동 전환

처음 연결하는 순서

순서	할 일
1	10~30 VDC 비규제 직류 전원을 연결합니다.
2	PC나 컨트롤러의 RS232 포트를 변환기의 DB9 포트에 연결합니다.
3	RS485 장비들을 Data+와 Data- 단자에 같은 극성으로 연결하며, 2쌍 케이블(Belden 8941)을 권장합니다.
4	버스 길이에 맞춰 종단 저항을 정하세요. 약 1.2 km는 120 Ω, 약 600 m는 220 Ω, 약 300 m는 330 Ω입니다.
5	PC에서 기존 시리얼 프로그램으로 COM 포트를 열고 RS485 장비의 주소로 첫 명령을 보내 응답을 확인합니다.

사양

EX9520 RS232-RS485
변환기 사양

항목	사양
포트 1	RS232, 300 ~ 115200 bps, DB9 암
포트 2	RS485, 300 ~ 115200 bps, 터미널 블록
지원 프로토콜	ASCII / Modbus RTU
절연 전압	RS232 쪽 3000 V
워치독	호스트 워치독, 모듈 워치독
기능	자동 보율 전환
지원 보율	1200, 2400, 4800, 9600, 19.2K, 38.4K, 57.6K, 115.2K bps
RS485 데이터 라인	일시 과전압 억제
최대 통신 거리 / 기기 수	1,200 m / 최대 256대
전원	10 ~ 30 VDC 비규제, 역전 보호, 최대 2.2 W
표시등	LED
케이스	ABS
단자 배선	AWG 12 ~ 22 (0.5 ~ 2.5 mm²)
설치 방식	DIN 레일
외형 치수	70 × 100 × 20 mm
무게	150 g
동작 온도	-25 ~ 75 °C
보관 온도	-25 ~ 75 °C
습도	5 ~ 95 % 비응결
규격	CE / FCC / WEEE / RoHS
구성품	DIN 레일 장착 키트 1개, 벽면 장착 키트 1개, 매뉴얼 1개

활용 분야

RS485 버스
구성이 필요한 현장

공장 설비 — RS232 제어기를 RS485 장비 라인에 연결합니다.
버스 확장 — 기기를 최대 256대까지 하나의 버스에 묶습니다.
장거리 배선 — 최대 1,200 m 떨어진 구간까지 장비를 배치합니다.
브리지 구성 — 두 대로 RS485 구간을 사이에 두고 RS232 장치를 연결합니다.
구형 장비 — 오래된 RS232 장비를 RS485 네트워크에 편입합니다.

선택 가이드

포트 2 규격으로 고르는
RS232 변환기

이럴 때 (현장 조건)	권장 모델	선택 이유
RS485 버스 하나만 사용할 때	EX9520	포트 2가 RS485 전용이라 RS485 버스만 쓰는 현장에 맞습니다.
RS422 풀 듀플렉스도 필요할 때	EX9520A	포트 2가 RS422/RS485 겸용이어서 RS422 풀 듀플렉스 장비까지 연결할 수 있습니다.
PC에 USB 포트만 있을 때	EX9530	USB 전원으로 동작하며 3규격을 자동으로 전환합니다.
RS485 장비에 LAN으로 접근할 때	EX9132	이더넷으로 접속한 뒤 TCP/UDP로 시리얼 데이터를 중계합니다.

구성·옵션

레일·벽면 장착
부속품 구성

DIN 레일 장착 키트 — 제어반 레일 설치용으로 1개 포함됩니다.
벽면 장착 키트 — 레일 없이 벽이나 패널에 설치할 때 사용하며 1개 포함됩니다.
매뉴얼 — 배선 안내용으로 1개 포함됩니다.
EX9510 리피터 — 1,200 m 이상의 구간에 별도로 추가하는 연장 장비입니다.

EX9520과 함께 보는
RS485 장비

EX9520으로 RS485 버스에 몇 대까지 연결할 수 있습니까?
최대 256대입니다. 장비 수가 늘면 가장 느린 장비의 보율에 맞춰 통신 속도를 정하세요.
EX9520을 1,200 m보다 긴 구간에도 사용할 수 있습니까?
네, EX9510 리피터를 추가하면 연장할 수 있습니다. 구간 길이를 알려 주시면 리피터 수량을 포함한 구성을 검토해 드립니다.
EX9520 전원은 어떤 방식으로 공급합니까?
10~30 VDC 비규제 직류를 입력하며 역전 보호가 적용됩니다. 최대 소비전력은 2.2 W입니다.
RS422 장비에도 사용할 수 있습니까?
아닙니다. 이 모델의 포트 2는 RS485 전용이라 RS422 장비에는 사용할 수 없습니다. RS422 풀 듀플렉스가 필요하면 EX9520A를 검토하세요.
