전압·전류 신호 8채널을
RS485로 모으는 입력 모듈

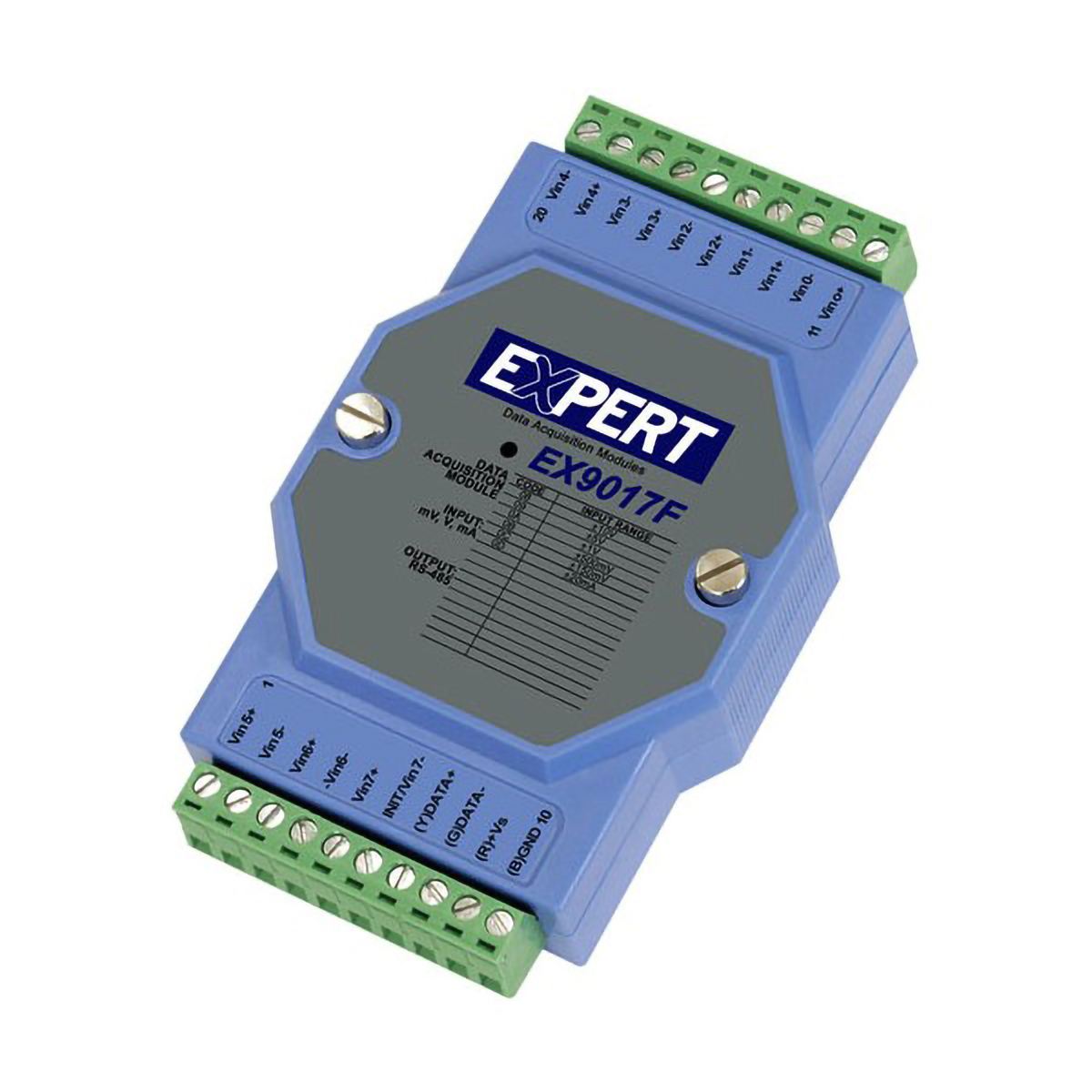

ExpertDAQ EX9017 RS485 8채널 아날로그 입력 모듈

견적 받기

Expert DAQ 국내 정식 공급 파트너

ExpertDAQ EX9017은 8채널 차동 아날로그 입력을 16비트 분해능으로 변환해 RS485 네트워크로 전송하는 아날로그 입력 모듈(RS485 I/O 모듈, 8-Channel Analog Input Module)입니다. ±150 mV~±10 V 전압과 ±20 mA 전류를 받아 공정 설비의 계측 신호를 모읍니다.

입력과 통신 사이의 절연 전압은 3000 V이며, 호스트 워치독과 모듈 워치독을 모두 갖춰 통신 이상 때의 복구 동작을 설정할 수 있습니다. 총 샘플링 속도 10 Hz로 8채널을 차례로 변환하는 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

8채널

차동 아날로그 입력

16비트

입력 변환 분해능

3000 V

절연 전압

300 ~ 115200 bps

RS485 통신 속도

특징

8채널 차동 입력과
3000 V 절연 RS485

핵심 특징현장에서 달라지는 점
8채널 차동 입력채널마다 두 선으로 차동 측정하므로 공통 모드 잡음이 큰 설비에서도 센서 신호를 안정적으로 읽습니다.
16비트 변환±10 V 범위에서도 작은 신호 변화를 구분해 기록하므로 센서 신호의 미세한 추세를 놓치지 않습니다.
전압·전류 입력 지원±150 mV에서 ±10 V까지 5단계 전압 범위와 ±20 mA 전류 입력을 모듈 하나로 받습니다.
3000 V 절연입력 측 서지가 RS485 네트워크의 상위 장비로 번지는 것을 막아 시스템 보호 수준이 높아집니다.
호스트·모듈 워치독통신 두절이나 모듈 정지 상황을 감지해 자동 복구하므로 무인 현장의 가동 중단이 줄어듭니다.
DIN 레일·벽면 설치 키트제어반 레일과 벽면 어느 쪽이든 별도 브래킷 없이 고정할 수 있습니다.

입력 설정

전압 범위와
전류 입력 션트

전압 입력은 ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V의 다섯 범위이며 입력 임피던스는 20 MΩ입니다. 전류 입력은 ±20 mA, 입력 임피던스 125 Ω이고 외부 125 Ω 저항이 필요합니다. 4~20 mA 센서를 연결할 때는 저항을 먼저 장착했는지 확인하세요.

총 샘플링 속도가 10 Hz이므로 8채널을 모두 사용하면 채널당 갱신 주기가 길어집니다. 빠르게 변하는 신호는 사용 채널 수를 줄이거나 별도 모듈로 나눠 받으세요.

전류 신호 결선과 125 Ω 저항

전류 루프 센서의 +선과 −선을 입력 터미널에 연결하고, 입력 터미널 사이에 125 Ω 저항을 장착합니다. 저항 양단에 걸린 전압이 모듈의 전압 범위 안에서 ADC로 읽힙니다.

프로토콜 선택

기본 ASCII 모델과
Modbus 모델

기본 모델 EX9017은 ASCII 프로토콜을 사용합니다. Modbus RTU가 필요하면 EX9017-M, Modbus TCP가 필요하면 EX9017-MTCP를 선택하세요. 입력 사양은 세 모델이 같으므로 상위 시스템의 통신 프로토콜만 확인하면 주문할 모델이 정해집니다.

사용 방법

EX9017 8채널 입력
RS485 연결과 ASCII 읽기

EX9017은 RS485 ASCII 프로토콜로 8채널 전압·전류 값을 읽는 모듈이며, 설정에는 9000 utility를 사용합니다. 기본 모델이 ASCII이고 Modbus RTU는 EX9017-M, Modbus TCP는 EX9017-MTCP입니다.

소프트웨어·도구하는 일
9000 utility모듈 설정에 쓰는 제공 소프트웨어(제조사 제품 페이지에서 ZIP으로 배포)
ASCII 명령(DCON 형식)전체 채널 읽기, 채널 지정 읽기, 설정 읽기와 변경
EX9017 Operation Manual입력 범위 유형 코드와 기본값 수록

처음 연결하는 순서

순서할 일
1전원 단자에 10~30 VDC를 연결합니다.
2전압 신호는 채널의 두 입력 단자에 차동으로 연결하고, 전류 신호는 입력 단자 사이에 125 Ω 저항을 장착합니다.
3RS485 통신선을 터미널 블록에 연결해 상위 장치(PC 등)의 RS485 포트와 이어 줍니다.
4출하 기본값은 주소 01, 9600 bps, 체크섬 없음이므로 상위 장치의 통신 설정을 같게 맞추세요.
5제품 페이지에서 9000 utility(ZIP)와 매뉴얼을 내려받아 입력 범위 등 설정에 사용합니다.
6#01 명령으로 주소 01 모듈의 8개 채널 값을 읽어 첫 측정을 확인합니다.

EX9017 ASCII 명령 예시

명령하는 일
#04주소 04 모듈의 8개 채널 값을 한 번에 읽기
#032 → >+025.13주소 03 모듈의 채널 2 값 읽기
$012 → !01080600주소 01 모듈 설정 읽기(유형 08은 ±10 V, 9600 bps, 체크섬 없음)
$0152A → !01채널 1·3·5만 활성화
%0203080602 → !02주소 02 모듈을 주소 03, 유형 08, 9600 bps, 2의 보수 형식으로 변경

입력 범위 유형 코드는 08(±10 V), 09(±5 V), 0A(±1 V), 0B(±500 mV), 0C(±150 mV), 0D(±20 mA)입니다.

통신 속도나 체크섬을 바꾸려면 INIT* 단자를 GND에 연결하고 전원을 켠 뒤 9600 bps로 접속하며, 변경 후 전원을 다시 켜야 적용됩니다.

사양

EX9017 8채널 입력과
RS485 상세 사양

항목사양
통신RS485, 300 ~ 115200 bps, 터미널 블록
프로토콜ASCII (Modbus RTU: EX9017-M, Modbus TCP: EX9017-MTCP)
워치독호스트 · 모듈
아날로그 입력8채널 차동, 16비트, 총 샘플링 10 Hz
전압 범위±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V, 입력 임피던스 20 MΩ
전류 범위±20 mA (외부 125 Ω 저항 필요), 입력 임피던스 125 Ω
정확도 · 드리프트±0.05 %, 영점 드리프트 ±0.5 µV/°C, 스팬 드리프트 ±25 ppm/°C
절연입력·출력 전기적 절연, 절연 전압 3000 V
설정수동 설정 또는 제공 소프트웨어
전원10 ~ 30 VDC, 최대 1.3 W
설치 · 크기 · 무게DIN 레일, 100 × 70 × 25 mm, 110 g
동작 온도−25 ~ 75 °C
보관 온도−40 ~ 85 °C
규격CE / FCC / WEEE / RoHS
구성품DIN 레일 설치 키트, 벽면 설치 키트, 드라이버 CD, 매뉴얼

활용 분야

아날로그 신호를
RS485로 모으는 현장

  • 공정 설비 신호 수집 — 압력·유량 변환기의 전압·전류 출력을 RS485 한 선으로 모읍니다.
  • 센서 신호 기록 — 센서 출력을 16비트 분해능으로 기록해 추세를 분석합니다.
  • 다채널 아날로그 입력 확장 — 컨트롤러의 입력이 부족한 설비에 8채널을 한 모듈로 추가합니다.
  • Modbus 연동 — EX9017-M·MTCP 모델을 쓰면 상위 SCADA와 같은 프로토콜로 연결할 수 있습니다.

선택 가이드

상위 시스템 프로토콜로 고르는
EX9017 시리즈

이럴 때 (현장 조건)권장 모델선택 이유
ASCII 프로토콜로 수집할 때EX9017RS485 ASCII 통신을 쓰는 기본 모델이라 ASCII 계통에 맞습니다.
Modbus RTU 상위 시스템에 연결할 때EX9017-M입력 사양은 같고 Modbus RTU로 통신하므로 기존 Modbus RTU 상위 시스템에 바로 연결됩니다.
Modbus TCP 네트워크에 연결할 때EX9017-MTCP입력 사양은 같고 Modbus TCP로 통신해 RS485 배선 없이 이더넷 네트워크에 연결합니다.

구성·옵션

기본 구성품과
125 Ω 저항 준비

구분내용
구성품DIN 레일 설치 키트, 벽면 설치 키트, 드라이버 CD, 매뉴얼
옵션프로토콜별 모델 선택 (EX9017 · EX9017-M · EX9017-MTCP)
전류 입력외부 125 Ω 저항 필요
품번EX9017
