ExpertDAQ 1CH,16Bit Analog EX9012

MODEL: 1CH,16Bit Analog
브랜드: EXPERT DAQ

제품문의 구매하기

한 지점의 전압·전류를 감시해
경보까지 내는 1채널 입력 모듈

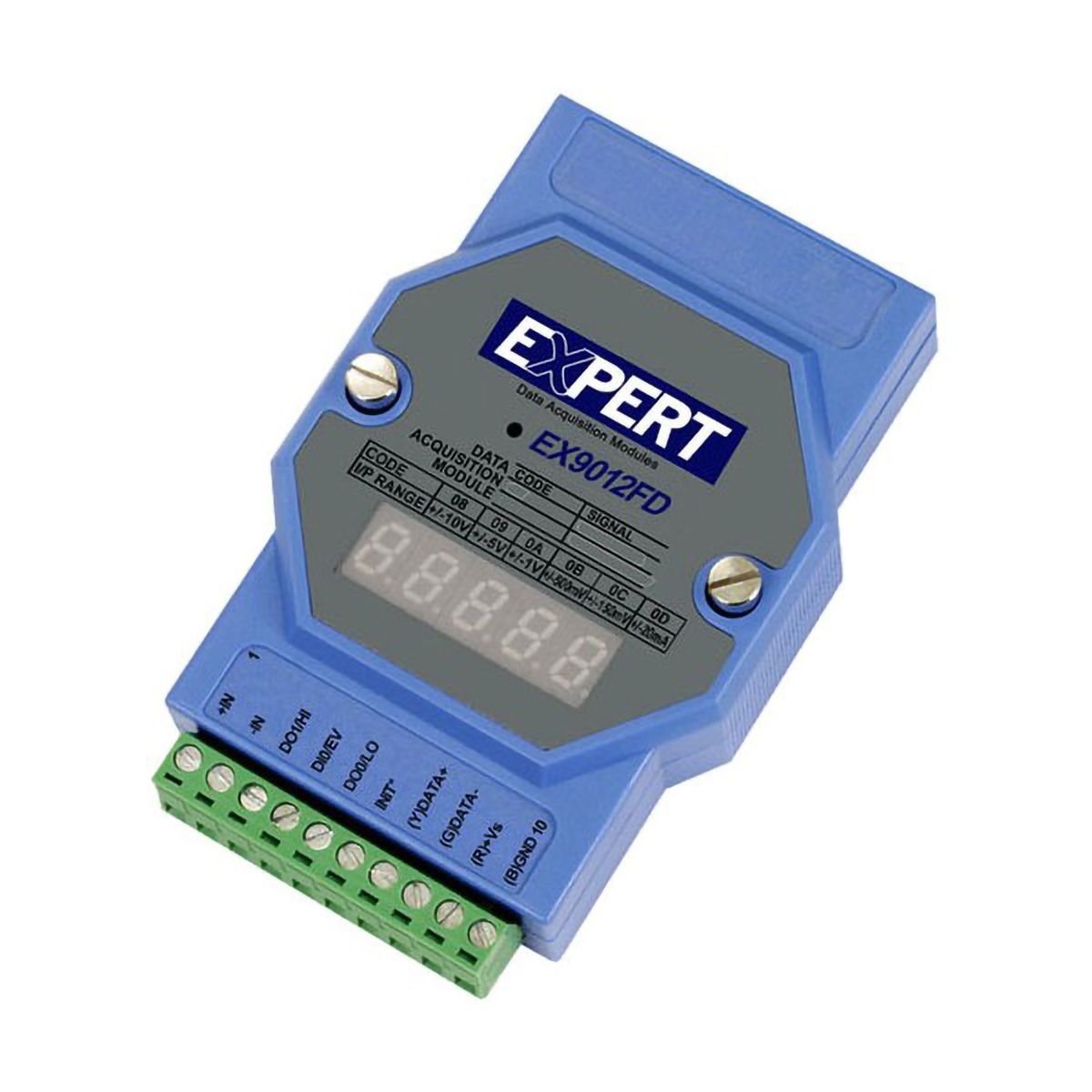

ExpertDAQ EX9012 RS485 1채널 아날로그 입력 모듈

견적 받기

Expert DAQ 국내 정식 공급 파트너

ExpertDAQ EX9012는 ±150 mV~±10 V 전압과 ±20 mA 전류를 16비트로 읽는 RS485 1채널 아날로그 입력 모듈(Analog Input Module)입니다. 디지털 입력 2점과 오픈 컬렉터 출력 2점도 갖춰, 계측 점 하나의 감시와 경보 출력을 모듈 한 대에서 처리합니다.

입력과 출력 사이를 3000 V로 절연해 센서 쪽 접지 문제가 통신선으로 번지지 않게 하고, 정확도 ±0.05 %와 영점 드리프트 ±0.5 µV/°C로 측정값을 안정적으로 유지합니다. 상한·하한 알람을 설정해 두면 범위를 벗어난 값을 모듈이 먼저 알립니다. (주)테솔이 국내에 공식 공급합니다.

1채널

차동 아날로그 입력

16비트

입력 분해능

2점 + 2점

디지털 입력과 출력

3000 V

입출력 절연 전압

특징

계측 점 하나에 맞춘
EX9012 입출력 구성

핵심 특징	현장에서 달라지는 점
16비트 분해능	작은 전압 변화까지 구분해 읽으므로 기준 전압이나 센서 오프셋을 점검할 때 적합합니다.
±150 mV~±10 V 입력 범위	센서 출력 수준에 맞춰 다섯 단계 범위 가운데 하나를 고르면 별도 증폭기 없이 신호를 받을 수 있습니다.
±20 mA 전류 입력	외부 125 Ω 저항을 연결하면 전류 루프 신호도 전압으로 바꿔 읽습니다.
디지털 입력 2점·출력 2점	도어 접점이나 리밋 스위치 상태를 읽고 경광등 같은 소형 부하를 직접 구동합니다.
상한·하한 알람	측정값이 설정 범위를 벗어나면 모듈이 먼저 반응하므로, 상위 장치의 폴링이 늦어도 경보가 바로 나갑니다.
호스트·모듈 워치독	통신 두절과 모듈 이상을 스스로 감시해 무인 설비에서도 계측이 멈춘 것을 빨리 알 수 있습니다.

입출력 활용

아날로그 1점과
디지털 4점 연계

경보 접점까지 한 모듈에서 처리

디지털 입력은 0~1 V를 논리 0, 3.5~30 V를 논리 1로 구분하므로 24 V 제어반 신호를 그대로 받습니다. 출력 2점은 오픈 컬렉터 방식으로 30 V DC에서 30 mA까지 스위칭해 표시등이나 소형 릴레이 코일에 적합합니다. 그보다 큰 부하는 중간 릴레이를 거쳐 연결하세요.

총 샘플링 속도가 10 Hz이므로 입력 1점의 갱신 주기는 0.1초입니다. 느리게 변하는 공정 신호에는 충분한 속도입니다. 전류 입력은 외부 125 Ω 저항에서 ±20 mA가 ±2.5 V로 바뀌어 전압 범위 안으로 들어옵니다.

사양

EX9012 1채널 16비트와
디지털 I/O 사양

항목	사양
통신 인터페이스	RS-485 1포트
통신 속도	300~115200 bps
통신 커넥터	스크류 터미널 블록
워치독	호스트 · 모듈
아날로그 입력	1채널 차동
분해능	16비트
총 샘플링 속도	10 Hz
전압 범위	±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V
전압 입력 임피던스	20 MΩ
전류 범위	±20 mA (외부 125 Ω 저항 필요)
정확도	±0.05 %
영점 드리프트	±0.5 µV/°C
스팬 드리프트	±25 ppm/°C
디지털 입력	2채널 차동
디지털 입력 논리 레벨	논리 0: 0~1 V / 논리 1: 3.5~30 V
알람	상한 · 하한 알람
디지털 출력	2채널 오픈 컬렉터
출력 스위칭 전류	30 mA @ 30 V DC
절연	입력과 출력 갈바닉 절연, 3000 V
전원 입력	10~30 VDC
최대 소비전력	1.9 W
동작 온도	-25~75 °C
보관 온도	-40~80 °C
구성품	DIN 레일 설치 키트, 벽면 설치 키트, 드라이버 CD, 매뉴얼

활용 분야

신호 1점 계측과
경보 출력이 필요한 현장

센서 신호 측정 — 전압 센서나 전송기의 출력을 읽어 상위 장치로 보냅니다.
설비 계측 — 한 지점의 전압·전류 값을 떨어진 제어반에서 감시합니다.
전류 루프 계측 — ±20 mA 신호를 외부 저항으로 받아 읽습니다.
전압 레벨 모니터링 — 장비 전원이나 기준 전압이 정상 범위인지 원격에서 점검합니다.

선택 가이드

입력 점수와 신호로 고르는
ExpertDAQ 입력 모듈

이럴 때 (현장 조건)	권장 모델	선택 이유
아날로그 입력 1점에 접점 2점이 함께 필요할 때	EX9012	아날로그 1채널에 디지털 입력 2점과 출력 2점을 갖춰 경보 접점까지 모듈 하나로 처리합니다.
아날로그 8점을 한 모듈로 읽을 때	EX9017	8채널 차동 입력이어서 신호가 많아도 모듈 수가 줄어듭니다.
상위 장치가 Modbus RTU로 통신할 때	EX9017-M	8채널 입력을 Modbus RTU로 통신하므로 기존 Modbus 계통에 바로 연결됩니다.
온도 센서 6점을 직접 받을 때	EX9015	RTD 6채널 전용 입력이어서 온도 센서를 모듈에 바로 연결합니다.

구성·옵션

EX9012 구성품과
전류 입력용 저항

기본 구성품 — DIN 레일 설치 키트와 벽면 설치 키트 가운데 설치 방식에 맞는 쪽을 고르고, 드라이버 CD와 매뉴얼이 함께 들어 있습니다.
별도 준비 — 전류 신호를 받을 때 사용하는 외부 125 Ω 저항.
품번 — EX9012.

EX9012와 함께 보는
RS485 I/O 모듈

EX9012로 전압과 전류를 모두 입력할 수 있습니까?
네, 둘 다 입력할 수 있습니다. 전압은 ±150 mV~±10 V, 전류는 ±20 mA이며 전류를 받으려면 외부 125 Ω 저항이 필요합니다.
EX9012 디지털 출력으로 어떤 부하를 구동할 수 있습니까?
30 V DC에서 30 mA 이하인 표시등이나 소형 릴레이 코일을 구동할 수 있습니다. 전류가 더 큰 부하는 중간 릴레이를 거쳐 연결하세요.
입력 채널이 더 필요하면 어떻게 구성합니까?
8채널 EX9017로 바꾸거나 RS485 계통에 모듈을 추가하세요. 온도 센서 입력이라면 6채널 RTD 전용 모델 EX9015가 맞습니다.
전원 용량은 어떻게 정합니까?
10~30 VDC 전원을 사용하며 최대 소비전력은 1.9 W입니다. 한 전원에 모듈을 여러 대 연결한다면 이 값을 합산해 용량을 정하세요.
