ExpertDAQ 2CH,12Bit Analog output EX9022

MODEL
2CH,12Bit Analog output
브랜드
EXPERT DAQ

인버터 속도와 밸브 개도를
지령하는 2채널 출력 모듈

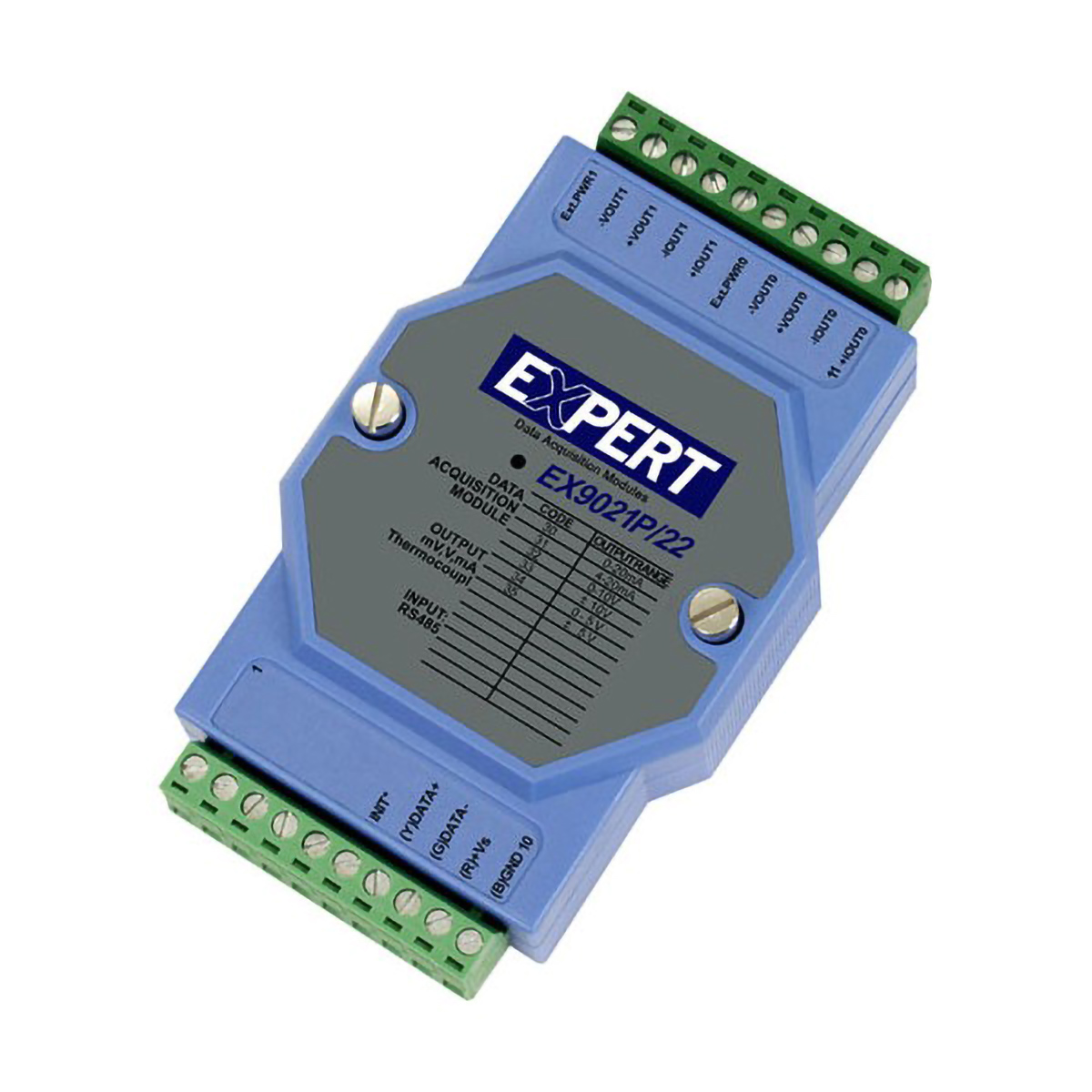

ExpertDAQ EX9022 RS485 2채널 아날로그 출력 모듈

견적 받기

Expert DAQ 국내 정식 공급 파트너

ExpertDAQ EX9022는 0~10 V 전압과 0~20 mA, 4~20 mA 전류를 12비트 분해능 2채널로 출력하는 RS485 아날로그 출력 모듈(Analog Output Module)입니다. 상위 제어기의 설정값을 인버터 속도 지령이나 밸브 개도 신호로 바꿔 내보냅니다.

전류 루프는 내부 전원과 외부 전원 방식 가운데 현장 구성에 맞춰 고를 수 있습니다. 통신이 끊기면 미리 정한 안전 값으로 출력을 바꿔 설비가 엉뚱한 값에 머무르지 않게 하고, 3000 V 절연으로 제어반과 현장 기기를 분리합니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

2채널

아날로그 출력

12비트

출력 분해능

0~10 V

전압 출력 범위

4~20 mA

전류 출력 범위

특징

제어 신호를
RS485 명령으로 출력

핵심 특징현장에서 달라지는 점
2채널 12비트 출력속도 지령 두 계통을 한 모듈에서 내보내므로 인버터 2대의 지령선을 한곳에서 인출할 수 있습니다.
전압·전류 출력 겸용0~10 V 지령을 받는 인버터와 4~20 mA를 받는 밸브 포지셔너를 같은 모델로 구동합니다.
안전 값 설정통신이 끊겨도 출력이 마지막 값에 머물지 않고 설정한 안전 값으로 바뀌어 설비를 보호합니다.
전원 투입 값 설정모듈을 재기동해도 출력이 0으로 떨어지지 않고 정해 둔 값에서 시작하므로 공정 충격이 줄어듭니다.
출력 값 되읽기실제 출력 값을 읽어 지령과 비교할 수 있어 배선 이상이나 부하 문제를 소프트웨어에서 확인합니다.
호스트·모듈 워치독통신 두절과 모듈 이상을 감시해 제어 신호가 끊긴 상태로 방치되지 않게 합니다.

부하 계산

전류 출력 부하와
루프 전원 선택

내부 전원은 500 Ω, 외부 전원은 1050 Ω

4~20 mA 루프의 최대 부하는 내부 전원일 때 500 Ω, 외부 전원일 때 1050 Ω입니다. 20 mA 기준 전압 강하로는 각각 10 V와 21 V에 해당하므로, 루프에 직렬로 들어가는 기기의 입력 저항과 케이블 저항을 합산해 이 범위를 넘지 않는지 확인하세요. 부하가 크면 외부 전원 방식으로 구성합니다.

12비트는 출력 범위를 4,096단계로 나눈다는 뜻입니다. 밸브 개도나 속도 지령을 단계적으로 올리는 용도에는 충분하며, 출력 정확도는 FSR의 ±0.1 %입니다.

사용 방법

EX9022 2채널 출력
ASCII 출력 명령과 안전 값

EX9022는 RS485 ASCII 명령으로 2채널 아날로그 출력 값을 지정하는 모듈이며, 설정에는 9000 utility를 사용합니다. 마지막 출력 값 되읽기와 안전 값 저장도 같은 명령 체계로 다룹니다.

소프트웨어·도구하는 일
9000 utility모듈 설정에 쓰는 제공 소프트웨어(제조사 제품 페이지에서 ZIP으로 배포)
ASCII 명령(DCON 형식)출력 값 지정, 되읽기, 안전 값 저장
EX9021/9022/9024 Operation Manual출력 명령과 기본값 수록

처음 연결하는 순서

순서할 일
1전원 단자에 10~30 VDC를 연결합니다.
2인버터나 밸브 포지셔너의 지령 입력을 채널 출력 단자에 연결합니다.
3RS485 통신선을 터미널 블록에 연결해 상위 장치(PC 등)의 RS485 포트와 이어 줍니다.
4출하 기본값은 주소 01, 9600 bps, 체크섬 없음, 출력 0~10 V이므로 상위 장치의 통신 설정을 같게 맞추세요.
5제품 페이지에서 9000 utility(ZIP)와 매뉴얼을 내려받아 출력 형식 설정에 사용합니다.
6#01 형식의 출력 명령으로 값을 보내고, $0160으로 마지막 출력 값을 되읽어 확인합니다.

EX9022 ASCII 출력 명령 예시

명령하는 일
#010+12.345 → >주소 01 모듈 채널 0에 12.345 출력(전류 범위 예시, 단위 mA)
#020+30.000 → ?02범위를 벗어난 값이며 출력은 가장 가까운 한계로 제한
$0160 → !010+12.345채널 0이 마지막으로 출력한 값 읽기
~0150 → !01채널 0의 현재 출력 값을 안전 값으로 저장(앞서 #010+12.345를 보낸 예)

명령 형식은 #AAN(data)이며 AA는 모듈 주소, N은 채널 번호입니다. 위 예는 EX9021/9022/9024 공용 매뉴얼에서 가져왔으므로 EX9022는 채널 0과 1만 사용하세요.

안전 값은 ~AA5N, 전원 투입 값은 $AA4N 명령으로 현재 출력 값을 저장합니다(EX9022는 채널 0~1).

사양

EX9022 2채널
12비트 출력 사양

항목사양
통신 인터페이스RS485
통신 속도1200~115200 bps
통신 커넥터터미널 블록
프로토콜ASCII
워치독호스트 · 모듈
출력 종류 / 채널아날로그 출력 / 2채널
입출력 절연지원
분해능12비트
전압 출력0~10 V
전류 출력0~20 mA, 4~20 mA
최대 부하 (내부 전원)500 Ω
최대 부하 (외부 전원)1050 Ω
전원 투입 값지원
안전 값지원
정확도FSR의 ±0.1 %
출력 되읽기 오차FSR의 ±1 %
영점 드리프트±30 µV/°C 또는 ±0.2 µA/°C
스팬 드리프트±20 ppm/°C
절연 전압3000 V
루프 전원내부 전원 + 외부 전원
전원 입력10~30 VDC
최대 소비전력2 W
설치 방식DIN 레일
외형 치수 (W×D×H)100 × 70 × 25 mm
무게110 g
동작 온도-25~75 °C
보관 온도-40~85 °C
인증CE, FCC, WEEE, RoHS
구성품DIN 레일 설치 키트, 벽면 설치 키트, 드라이버 CD, 매뉴얼

활용 분야

인버터·밸브에
지령을 보내는 현장

  • 인버터 속도 제어 — 0~10 V 출력으로 팬·펌프의 속도 지령을 내립니다.
  • 밸브 개도 조절 — 4~20 mA 신호로 제어밸브 위치를 설정합니다.
  • 모터 드라이브 연동 — 아날로그 지령 입력을 가진 드라이브에 속도·토크 지령을 전달합니다.
  • 공정 설정값 출력 — 상위 시스템의 설정값을 아날로그 신호로 변환해 조절계에 인가합니다.
  • 계측기 시험 — 0~10 V나 4~20 mA 기준 신호를 만들어 계측기 입력을 점검합니다.

선택 가이드

출력 채널 수와 방식으로 고르는
ExpertDAQ 출력 모듈

이럴 때 (현장 조건)권장 모델선택 이유
출력 2점이면 충분할 때EX90222채널 12비트이며 내부 전원과 외부 전원 루프를 모두 지원해 현장 루프 구성에 맞춰 고를 수 있습니다.
출력 4점이 필요할 때EX90244채널 14비트에 전압 범위가 ±5 V, ±10 V까지 넓어 양방향 지령에도 대응합니다.
채널마다 출력 방식을 달리할 때EX9024H-M채널별 개별 설정과 Modbus RTU를 지원해 전압·전류 출력을 채널마다 다르게 정할 수 있습니다.
켜고 끄는 디지털 출력이 필요할 때EX904316채널 오픈 컬렉터 출력 모듈이어서 켜고 끄는 신호를 많이 내보낼 때 알맞습니다.

구성·옵션

EX9022 기본 구성품

  • 기본 구성품 — DIN 레일 설치 키트, 벽면 설치 키트, 드라이버 CD, 매뉴얼.
  • 품번 — EX9022.
