ExpertDAQ 16CH RS485 output EX9043

MODEL: 16CH RS485 output
브랜드: EXPERT DAQ

제품문의 구매하기

릴레이·표시등 16점을
원격으로 켜고 끄는 출력 모듈

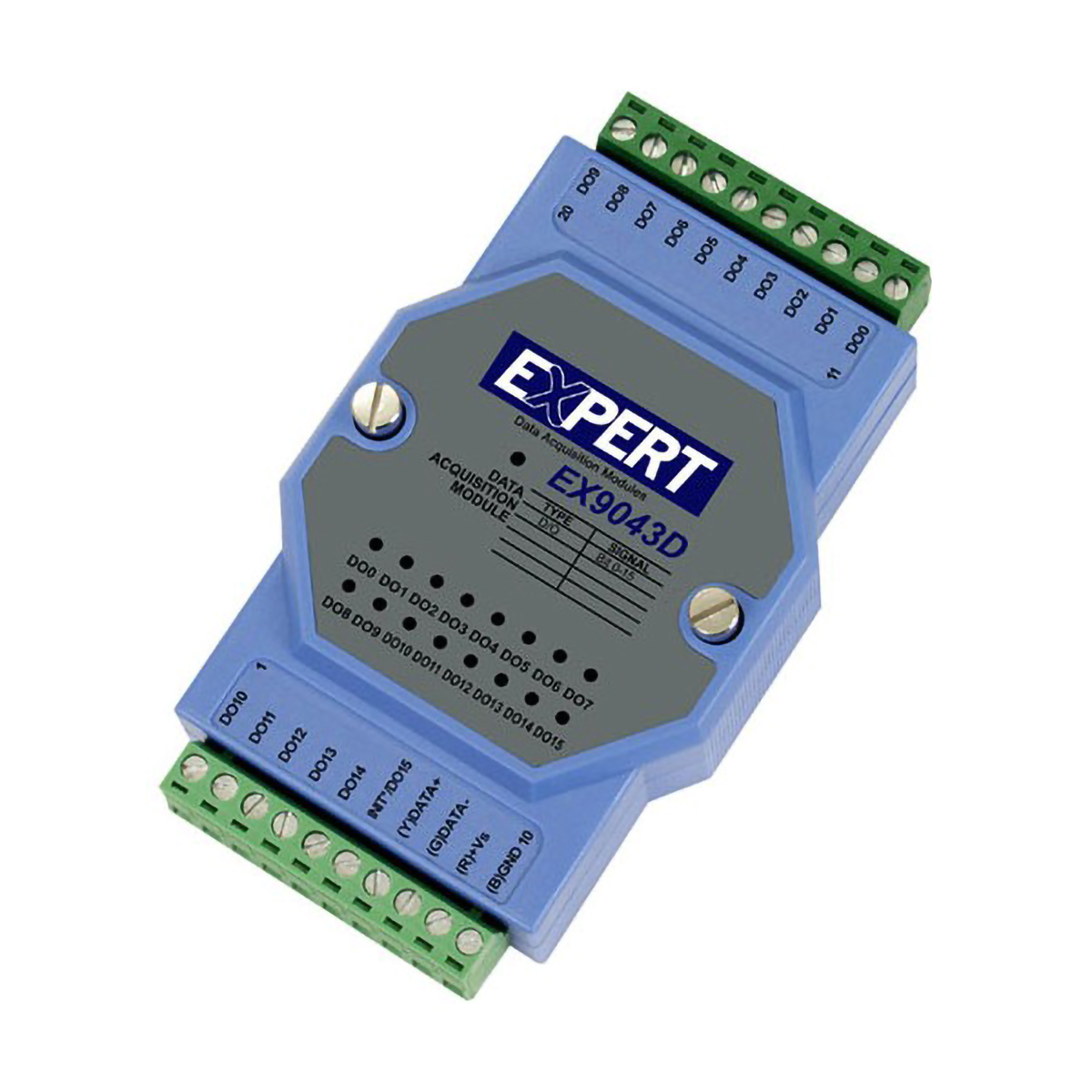

ExpertDAQ EX9043 RS485 16채널 오픈 컬렉터 출력 모듈

견적 받기

Expert DAQ 국내 정식 공급 파트너

ExpertDAQ EX9043은 오픈 컬렉터 출력 16채널을 갖춘 RS485 디지털 출력 모듈(Open Collector Digital Output Module)입니다. 채널당 DC 100 mA를 최대 30 V에서 스위칭해 릴레이·표시등·소형 솔레노이드를 원격으로 제어합니다.

하드웨어 워치독과 소프트웨어 워치독이 모듈 정지와 통신 이상을 이중으로 감시합니다. 모든 채널이 절연되어 있어 부하 쪽 노이즈가 통신선으로 넘어가지 않고, RS485 네트워크 하나에 모듈을 최대 256개까지 접속할 수 있습니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

16채널

오픈 컬렉터 출력

100 mA

채널당 스위칭 전류

256개

네트워크당 모듈 수

1,200 m

중계기 없는 케이블 길이

특징

EX9043의 16점 출력과
이중 워치독

핵심 특징	현장에서 달라지는 점
16채널 오픈 컬렉터 출력	출력 16점을 한 모듈이 맡아 릴레이 뱅크와 표시등 패널의 모듈 수와 배선 구간이 줄어듭니다.
모든 출력 절연	출력마다 절연되어 있어 서로 다른 전원에서 오는 부하를 한 모듈에 연결해도 계통끼리 간섭이 적습니다.
채널당 DC 100 mA, 30 V	24 V 계열 릴레이 코일과 소형 부하를 별도 드라이버 없이 직접 구동합니다.
하드웨어·소프트웨어 워치독	펌웨어 정지와 통신 두절을 따로 감시해 출력이 의도치 않게 유지되는 상황에 대비합니다.
모듈 256개 제어	한 RS485 계통 안에서 출력 점 수를 크게 늘려도 통신선은 한 가닥으로 유지됩니다.
1,200 m 케이블 연장	중계기 없이 최대 1,200 m까지 연장되므로 곳곳에 흩어진 설비도 한 계통에서 제어합니다.

설계 포인트

출력 전류 합계와
워치독 동작

채널 정격 합계를 부하 전원에 반영

16채널이 모두 100 mA를 흘리는 최악의 경우 정격 합계는 1.6 A입니다. 부하 전원 용량은 실제로 동시에 구동하는 점 수를 기준으로 잡고, 1.6 A를 상한으로 여유를 확인하세요. 오픈 컬렉터는 부하 한쪽을 외부 전원에 물리고 모듈이 반대쪽을 개폐하는 구조이므로 극성을 맞춰 배선해야 합니다.

EX9043은 출력 전용이므로, 입력 접점이 필요한 계통에는 8출력 4입력 구성의 EX9044를 함께 두세요. 하드웨어와 소프트웨어 워치독을 모두 지원하므로 상위 장치가 멈췄을 때의 출력 상태를 미리 정해 두면 설비를 보호하기 쉽습니다.

사용 방법

EX9043 16채널 출력
연결 순서와 출력 제어 명령

EX9043은 RS485 ASCII 명령으로 16개 오픈 컬렉터 출력을 켜고 끄는 모듈입니다. 설정에는 9000 utility를 사용하며, 16점 출력 상태는 16진수 4자리로 한 번에 지정합니다.

소프트웨어·도구	하는 일
9000 utility	모듈 설정에 쓰는 제공 소프트웨어(제조사 제품 페이지에서 ZIP으로 배포)
ASCII 명령(DCON 형식)	출력 켜기·끄기, 16점 일괄 지정, 상태 읽기
EX9043/43M Operation Manual	명령과 기본값 수록

처음 연결하는 순서

순서	할 일
1	전원 단자에 10~30 VDC를 연결합니다.
2	릴레이 코일이나 표시등을 출력 단자에 연결하세요. 출력은 오픈 컬렉터이며 채널당 최대 100 mA입니다.
3	RS485 통신선을 터미널 블록에 연결해 상위 장치(PC 등)의 RS485 포트와 이어 줍니다.
4	출하 기본값은 주소 01, 9600 bps, 체크섬 없음이므로 상위 장치의 통신 설정을 같게 맞추세요.
5	제품 페이지에서 9000 utility(ZIP)와 매뉴얼을 내려받아 모듈 설정에 사용합니다.
6	#021001 형식의 명령으로 출력 한 점을 켜 보고 부하가 동작하는지 확인합니다.

EX9043 ASCII 명령 예시

명령	하는 일
@01 → >FF00	주소 01 모듈의 출력 상태 읽기(첫 바이트 DO8~15, 둘째 바이트 DO0~7)
@010007 → >	주소 01 모듈의 16점 출력을 한 번에 지정(16진 4자리, DO0~DO2 켬)
#021001 → >	주소 02 모듈의 채널 0을 켬(DD가 00이면 끔)
$012 → !01400600	주소 01 모듈 설정 읽기(유형 40, 9600 bps, 체크섬 없음)

DO8~DO15는 #AABBDD에서 BB를 0B 또는 Bc로 지정합니다. 호스트 워치독 타임아웃 중에는 출력 명령이 무시됩니다.

상위 장치가 멈췄을 때의 출력 상태를 안전 값으로 정해 두려면 워치독 설정을 먼저 검토하세요.

사양

EX9043 16채널
출력 상세 사양

항목	사양
통신 인터페이스	RS-485 1포트
통신 속도	300~115200 bps
통신 커넥터	스크류 터미널 블록
워치독	호스트 · 모듈, 하드웨어 · 소프트웨어
디지털 출력	16채널 오픈 컬렉터
출력 절연	전 채널 절연
스위칭 전류	DC 100 mA
최대 출력 전압	30 V
전원 입력	10~30 VDC
소비전력	1.1 W
네트워크 규모	RS485 네트워크당 최대 256개 모듈
최대 케이블 길이	중계기 없이 1,200 m
동작 온도	-25~+75 °C
보관 온도	-40~+80 °C
구성품	DIN 레일 장착 키트, 벽면 장착 키트, 드라이버 CD, 매뉴얼

활용 분야

디지털 출력 16점이
필요한 현장

릴레이 뱅크 — 16개 릴레이 코일을 모듈 하나에서 일괄 구동합니다.
상태 표시 패널 — 설비 운전·정지 표시등을 채널별로 점등합니다.
솔레노이드 밸브 — 공압·유압 라인의 소형 밸브를 디지털 신호로 개폐합니다.
경보 출력 — 상위 장치가 판단한 장비 이상을 경광등이나 경보 릴레이로 알립니다.
분산 장치 제어 — 최대 1,200 m 떨어진 장치까지 RS485 계통 하나로 켜고 끕니다.

선택 가이드

출력 점 수와 입력 유무로 고르는
디지털 I/O 모듈

이럴 때 (현장 조건)	권장 모델	선택 이유
출력 16점을 모듈 한 대로 구동하려 할 때	EX9043	16채널 오픈 컬렉터 출력에 하드웨어·소프트웨어 워치독을 이중으로 갖춰 상위 장치가 멈춘 상황에도 대비합니다.
출력 13점이면 충분할 때	EX9042	13채널 출력에 절연 전압이 3750 V로, 출력 점 수가 조금 적은 제어반에 맞습니다.
출력 8점에 접점 입력 4점을 더해야 할 때	EX9044	8채널 출력과 4채널 입력을 한 대에 담아 별도 입력 모듈 없이 접점을 읽습니다.
RS485 대신 이더넷으로 입출력을 구성할 때	EX9050-MTCP	12입력 6출력 Modbus TCP 모듈이라 이더넷으로 입출력을 구성하는 계통에 맞습니다.

구성·옵션

EX9043 구성품과 품번

기본 구성품 — DIN 레일 장착 키트, 벽면 장착 키트, 드라이버 CD, 매뉴얼.
품번 — EX9043.

EX9043과 같은 계통에 두는
I/O 모듈

EX9043으로 디지털 입력 접점도 읽을 수 있습니까?
아닙니다. EX9043은 출력 전용 모델입니다. 접점 입력이 필요하면 8출력 4입력 구성의 EX9044를 같은 계통에 함께 설치하세요.
EX9043은 RS485 한 계통에 몇 대까지 둘 수 있습니까?
256대까지 둘 수 있습니다. 다만 출력 점 수가 늘어나면 계통을 나누는 편이 응답 속도와 유지보수에 유리합니다.
RS485 통신선은 최대 몇 m까지 연장됩니까?
중계기 없이 1,200 m까지 연장됩니다. 더 먼 설비와 연결하려면 중간에 RS485 중계기를 두는 구성을 검토하세요.
하드웨어 워치독과 소프트웨어 워치독은 어떻게 다릅니까?
하드웨어 워치독은 모듈 자체의 정지를, 소프트웨어 워치독은 통신 두절을 감시합니다. 이상이 생겼을 때의 출력 상태를 미리 정의해 두면 설비를 보호할 수 있습니다.
