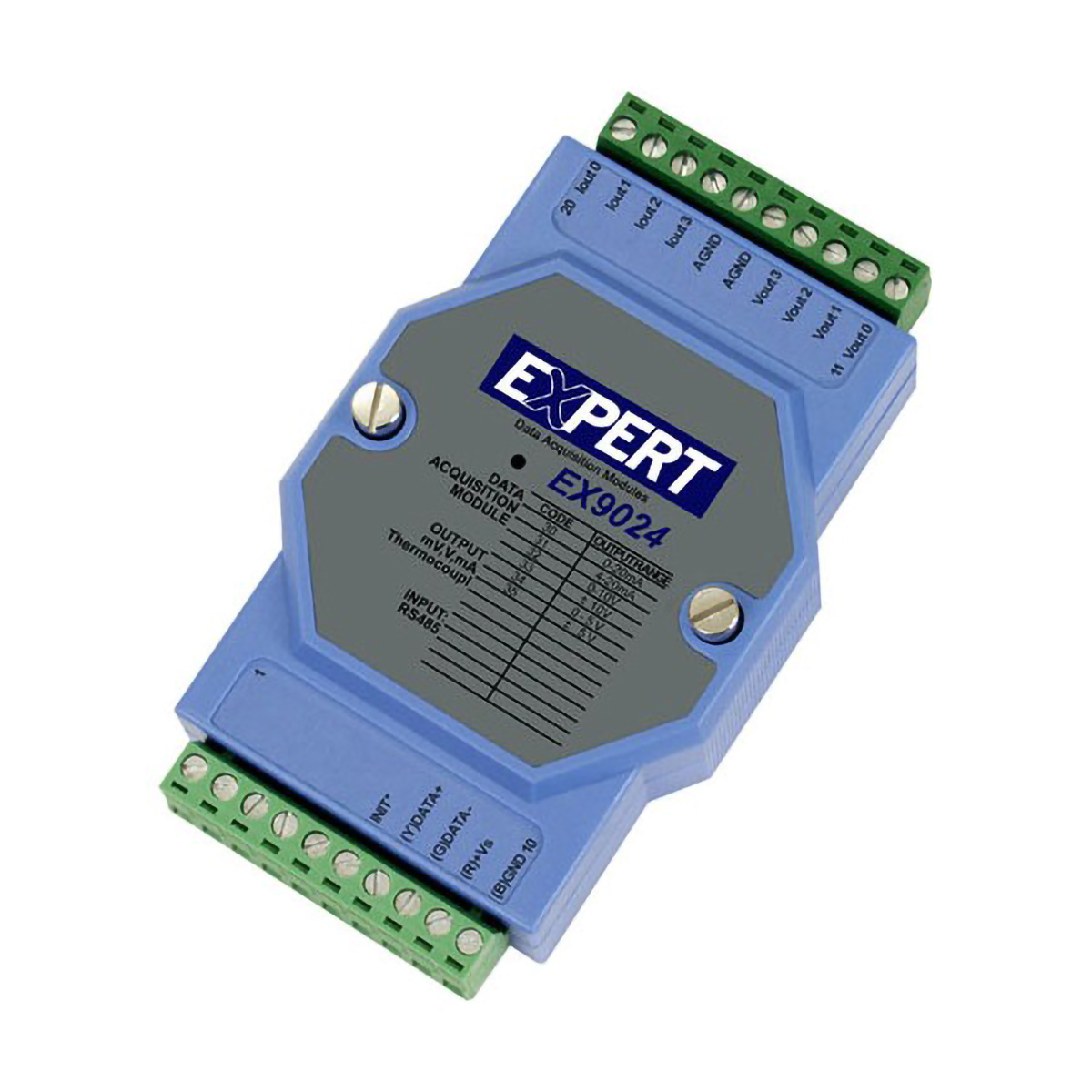

ExpertDAQ 4CH,14Bit Analog output EX9024

ExpertDAQ 4CH,14Bit Analog output EX9024

MODEL
4CH,14Bit Analog output
브랜드
EXPERT DAQ
제품문의 구매하기

여러 인버터와 밸브에
지령을 나눠 보내는 출력 모듈

ExpertDAQ EX9024 RS485 4채널 아날로그 출력 모듈

견적 받기

Expert DAQ 국내 정식 공급 파트너

ExpertDAQ EX9024는 ±5 V·±10 V·0~5 V·0~10 V 전압과 0~20 mA·4~20 mA 전류를 14비트 4채널로 출력하는 RS485 아날로그 출력 모듈(Analog Output Module)입니다. 상위 제어기의 지령을 여러 인버터와 밸브에 나누어 전달합니다.

14비트 분해능으로 출력 범위를 촘촘하게 나누고 정확도가 FSR의 ±0.1 %여서, 속도나 개도를 조금씩 조정해야 하는 제어 루프에 적합합니다. 통신이 끊기면 안전 값으로 전환하고, 3000 V 절연으로 제어반과 현장 기기를 분리합니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

4채널

아날로그 출력

14비트

출력 분해능

±10 V

최대 전압 출력

4~20 mA

전류 출력 범위

특징

4계통 지령을
한 모듈로 분배

핵심 특징현장에서 달라지는 점
4채널 14비트 출력지령선 네 가닥을 한 모듈에서 인출하므로 다축 제어반의 모듈 수와 배선 구간이 줄어듭니다.
±5 V~±10 V 양극성 출력양방향 지령을 받는 서보 드라이브나 계측기 시험 입력에 별도 변환 회로 없이 연결할 수 있습니다.
0~20 mA / 4~20 mA 전류 출력밸브 포지셔너처럼 전류 입력을 받는 기기도 같은 모델로 구동합니다.
출력 값 되읽기실제 출력을 읽어 지령과 비교할 수 있어 배선 이상을 소프트웨어에서 찾아냅니다.
안전 값·전원 투입 값통신이 끊기면 정해 둔 안전 값을 유지하고 재기동하면 전원 투입 값에서 시작하므로 설비 충격이 줄어듭니다.
-25~75 °C 동작옥외 함체나 발열이 큰 제어반 안에서도 동작 온도에 여유가 있습니다.

설계 포인트

외부 전원 구성과
분해능 활용

외부 전원 전용 구조의 전원 설계

EX9024는 외부 전원만 사용하는 구조이므로 모듈 전원과 별도로 루프를 구성할 필요가 없습니다. 전류 출력의 최대 부하는 1050 Ω이며, 20 mA를 흘릴 때 전압 강하가 21 V이므로 케이블 저항까지 합산해 이 범위를 넘지 않게 부하를 정합니다.

14비트는 출력 범위를 16,384단계로 나눕니다. 같은 범위에서 12비트 모델 EX9022의 4,096단계보다 네 배 촘촘하므로 완만한 속도 램프나 미세한 개도 조정이 필요한 곳에서 단계 간 점프가 작습니다.

사용 방법

EX9024 4채널 출력
출력 유형 코드와 ASCII 명령

EX9024는 RS485 ASCII 명령으로 4채널 아날로그 출력 값을 지정하는 모듈입니다. ±5 V·±10 V·0~5 V·0~10 V 전압과 0~20 mA·4~20 mA 전류 유형을 코드로 고르며 설정에는 9000 utility를 사용합니다.

소프트웨어·도구하는 일
9000 utility모듈 설정에 쓰는 제공 소프트웨어(제조사 제품 페이지에서 ZIP으로 배포)
ASCII 명령(DCON 형식)출력 값 지정, 되읽기, 안전 값과 전원 투입 값 저장
EX9021/9022/9024 Operation Manual출력 명령, 유형 코드, 기본값 수록

처음 연결하는 순서

순서할 일
1전원 단자에 10~30 VDC를 연결합니다.
2인버터, 서보 드라이브, 밸브 포지셔너의 입력을 채널 출력 단자에 연결합니다.
3RS485 통신선을 터미널 블록에 연결해 상위 장치(PC 등)의 RS485 포트와 이어 줍니다.
4출하 기본값은 주소 01, 9600 bps, 체크섬 없음, 4채널 모두 0~10 V이므로 상위 장치의 통신 설정을 같게 맞추세요.
5출력 유형은 %AANNTTCCFF 명령의 TT 코드(30은 0~20 mA, 31은 4~20 mA, 32는 0~10 V, 33은 ±10 V, 34는 0~5 V, 35는 ±5 V)로 정합니다.
6#AAN(data) 형식의 명령으로 값을 보내고 $AA6N으로 되읽어 확인합니다.

EX9024 ASCII 출력 명령 예시

명령하는 일
#010+12.345 → >주소 01 모듈 채널 0에 12.345 출력(전류 범위 예시, 단위 mA)
#023-02.500 → >주소 02 모듈 채널 3에 -2.5 V 출력
#020+30.000 → ?02범위를 벗어난 값이며 출력은 가장 가까운 한계로 제한
$0160 → !010+12.345채널 0이 마지막으로 출력한 값 읽기
~0150 → !01채널 0의 현재 출력 값을 안전 값으로 저장
$0240 → !02채널 0의 현재 출력 값을 전원 투입 값으로 저장(앞서 #020-01.234를 보낸 예)

AA는 모듈 주소, N은 채널 번호(0~3)입니다. 통신 속도와 체크섬 변경은 INIT* 모드에서 하고 전원을 다시 켜야 적용됩니다.

안전 값은 ~AA5N, 전원 투입 값은 $AA4N 명령으로 현재 출력 값을 저장합니다(EX9024는 채널 0~3).

사양

4채널 14비트 출력과
EX9024 상세 사양

항목사양
통신 인터페이스RS485
통신 속도1200~115200 bps
통신 커넥터터미널 블록
프로토콜ASCII
워치독호스트 · 모듈
출력 종류 / 채널아날로그 출력 / 4채널
입출력 절연지원
분해능14비트
전압 출력±5 V, ±10 V, 0~5 V, 0~10 V
전류 출력0~20 mA, 4~20 mA
최대 부하 (외부 전원)1050 Ω
전원 투입 값지원
안전 값지원
정확도FSR의 ±0.1 %
출력 되읽기 오차FSR의 ±1 %
영점 드리프트±30 µV/°C 또는 ±0.2 µA/°C
스팬 드리프트±20 ppm/°C
절연 전압3000 V
루프 전원외부 전원만 사용
전원 입력10~30 VDC
최대 소비전력2 W
설치 방식DIN 레일
외형 치수 (W×D×H)100 × 70 × 25 mm
무게110 g
동작 온도-25~75 °C
보관 온도-40~85 °C
인증CE, FCC, WEEE, RoHS
구성품DIN 레일 설치 키트, 벽면 설치 키트, 드라이버 CD, 매뉴얼

활용 분야

여러 축과 밸브에
14비트 지령을 주는 현장

  • 모터 드라이브 지령 — 0~10 V 신호로 여러 축의 속도 지령을 내립니다.
  • 밸브 제어 — 4~20 mA 신호로 밸브 개도를 설정합니다.
  • 신호 발생 — ±10 V 신호로 계측기와 제어기의 입력을 시험합니다.
  • 공정 설정값 출력 — 상위 시스템의 설정값을 아날로그 신호로 변환해 조절계에 인가합니다.
  • 다채널 제어반 — 제어 신호 4점을 모듈 하나로 내보내 제어반의 모듈 수를 줄입니다.

선택 가이드

채널 수와 프로토콜로 고르는
ExpertDAQ 출력 모듈

이럴 때 (현장 조건)권장 모델선택 이유
출력이 4점이면 충분할 때EX90244채널 14비트에 ±10 V 양극성 출력까지 갖춰 서보 드라이브 같은 양방향 지령에도 대응합니다.
채널마다 출력 방식을 다르게 정할 때EX9024H-M채널마다 전압·전류를 따로 정할 수 있고 Modbus RTU로 통신합니다.
출력 2점이면 충분할 때EX90222채널 12비트이며 외부 전원뿐 아니라 내부 전원 루프도 지원합니다.
켜고 끄는 디지털 출력이 필요할 때EX904316채널 오픈 컬렉터 출력이어서 접점 신호를 여러 점 내보낼 수 있습니다.

구성·옵션

EX9024 구성품과
외부 전원 준비

  • 기본 구성품 — DIN 레일 설치 키트, 벽면 설치 키트, 드라이버 CD, 매뉴얼.
  • 별도 준비 — 외부 전원 10~30 VDC.
  • 품번 — EX9024.
