채널마다 전압·전류를 골라
내보내는 아날로그 출력 모듈

ExpertDAQ EX9024H-M Modbus RTU 4채널 아날로그 출력 모듈

견적 받기

Expert DAQ 국내 정식 공급 파트너

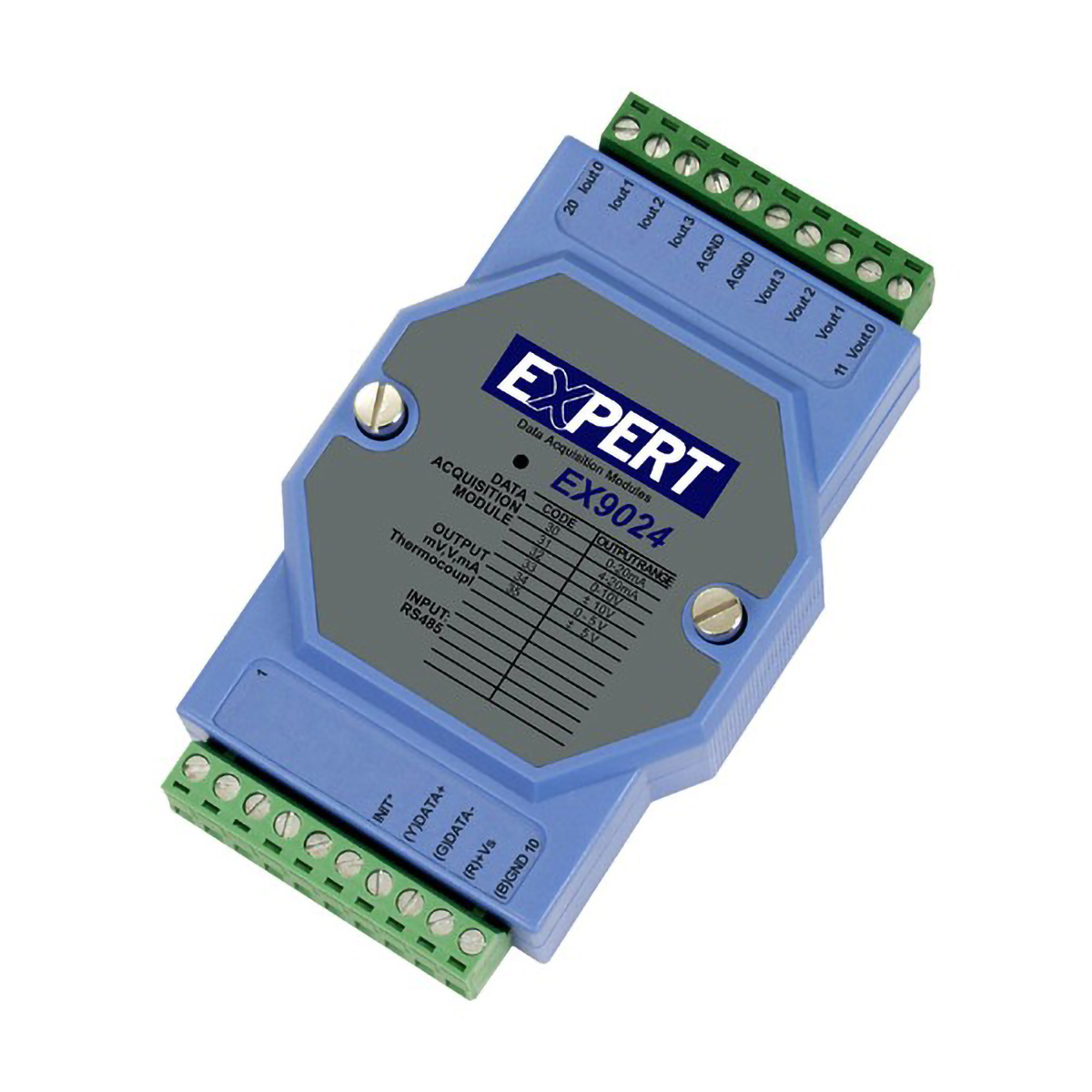

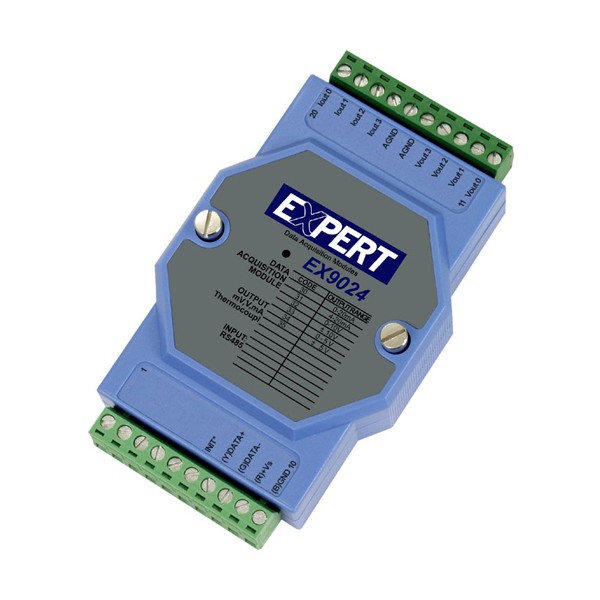

ExpertDAQ EX9024H-M은 Modbus RTU 방식의 14비트 4채널 아날로그 출력 모듈(Modbus RTU Analog Output Module)입니다. 채널마다 ±5 V·±10 V·0~5 V·0~10 V 전압이나 0~20 mA·4~20 mA 전류를 따로 지정할 수 있어, 입력 규격이 서로 다른 기기를 모듈 하나로 함께 구동합니다.

통신은 PLC·HMI가 기본으로 지원하는 Modbus RTU여서 레지스터에 값을 기록하면 출력이 갱신됩니다. 설정한 출력 값을 저장해 두므로 재기동한 뒤에도 이전 구성이 유지되고, 3000 V 절연이 제어반과 현장 기기를 분리합니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

4채널

아날로그 출력

14비트

출력 분해능

Modbus RTU

RS485 통신 프로토콜

채널별

출력 방식 개별 설정

특징

입력 규격이 다른 기기를
EX9024H-M 하나로 구동

핵심 특징현장에서 달라지는 점
채널별 개별 설정1번 채널은 0~10 V 인버터, 2번 채널은 4~20 mA 밸브처럼 규격을 달리 정할 수 있어 출력 모듈 종류를 늘리지 않아도 됩니다.
Modbus RTU 통신PLC·HMI의 기본 마스터 기능만으로 출력 값을 기록하므로 프로토콜 변환기를 따로 두지 않아도 됩니다.
14비트 분해능출력 범위를 잘게 나눠, 속도를 서서히 올리거나 밸브 개도를 조금씩 바꿀 때 값이 계단처럼 튀는 현상이 줄어듭니다.
값 저장과 전원 투입 값정전 뒤 다시 켜져도 저장된 출력 구성이 그대로 유지되고, 전원 투입 때 내보낼 시작 값도 미리 정해 둘 수 있습니다.
호스트·모듈 워치독통신 두절과 모듈 이상을 모두 감시하다가, 문제가 생기면 출력을 미리 정한 안전 값으로 전환합니다.
출력 값 되읽기실제 출력 값을 되읽어 지령과 비교하면 배선에 이상이 있는지 알 수 있습니다.

채널 구성

채널 배정과
전류 출력 부하 점검

기기 입력 규격에 맞춘 채널 구성

채널마다 전압이나 전류를 지정하므로, 구동할 기기의 입력 규격을 먼저 목록으로 정리한 뒤 채널을 배정하세요. 전류 출력의 최대 부하는 외부 전원 기준 1050 Ω으로, 20 mA를 흘리면 21 V의 전압 강하에 해당합니다. 케이블 저항과 기기 입력 저항을 더한 값이 이 범위 안에 드는지 확인하세요.

EX9024H-M은 아날로그 출력 전용 모델이어서 입력 채널은 없습니다. 입력까지 필요한 계통이라면 같은 Modbus RTU 방식의 EX9017-M을 같은 RS485 선에 함께 연결하는 구성을 권합니다.

사용 방법

EX9024H-M Modbus RTU
출력 레지스터와 유형 코드

EX9024H-M은 RS485 Modbus RTU로 4채널 아날로그 출력을 지정하는 모듈입니다. 마스터가 레지스터에 값과 출력 유형 코드를 기록하며, 설정에는 9000 utility를 사용합니다.

소프트웨어·도구하는 일
9000 utility모듈 설정에 쓰는 제공 소프트웨어(제조사 제품 페이지에서 ZIP으로 배포)
Modbus RTU 마스터PLC·HMI에서 출력 레지스터에 값을 기록하는 상위 장치
EX9024HM Operation Manual레지스터 주소와 출력 유형 코드 수록

처음 연결하는 순서

순서할 일
1전원 단자에 10~30 VDC를 연결합니다.
2인버터나 밸브 포지셔너의 지령 입력을 채널 출력 단자에 연결합니다.
3RS485 통신선을 터미널 블록에 연결해 PLC 또는 HMI의 RS485 포트와 이어 줍니다.
4출하 기본값은 Modbus RTU, 주소 01, 9600 bps, 출력 0~10 V이므로 마스터의 통신 설정을 같게 맞추세요.
5기능 코드 0x06으로 출력 유형 레지스터(0x0100~)에 유형 코드를 기록합니다.
6기능 코드 0x06으로 출력 값 레지스터(0x0000~)에 값을 기록하고, 기능 코드 0x03으로 읽어 확인합니다.

EX9024H-M Modbus 필드 예시(CRC 제외)

명령하는 일
주소 01, 기능 06, 레지스터 0x0100, 값 0x0032채널 0의 출력 유형을 0~10 V로 설정
주소 01, 기능 06, 레지스터 0x0000, 값 0x3FFF채널 0을 0~10 V 범위의 최대 값으로 출력
주소 01, 기능 03, 시작 레지스터 0x0000, 개수 0x0001채널 0의 현재 출력 값 읽기
유형 코드 0x0030 / 0x0031 / 0x0032 / 0x0033 / 0x0034 / 0x00350~20 mA / 4~20 mA / 0~10 V / ±10 V / 0~5 V / ±5 V

출력 값은 16진수이며 설정한 유형의 최대·최소 범위 안이어야 합니다. 전원 투입 값은 40193~, 안전 값은 43001~ 레지스터입니다.

출력 값, 전원 투입 값, 안전 값, 출력 유형은 채널별 레지스터에 따로 있습니다.

사양

EX9024H-M의 4채널
14비트 출력 사양

항목사양
통신 인터페이스RS485
통신 속도1200~115200 bps
통신 커넥터터미널 블록
프로토콜Modbus RTU
출력 종류 / 채널아날로그 출력 / 4채널
입출력 절연지원
분해능14비트
출력 설정채널별 개별 설정
전압 출력±5 V, ±10 V, 0~5 V, 0~10 V
전류 출력0~20 mA, 4~20 mA
최대 부하 (외부 전원)1050 Ω
보호 기능호스트 · 모듈 워치독
전원 투입 값지원
안전 값지원
값 저장지원
정확도FSR의 ±0.1 %
출력 되읽기 오차FSR의 ±1 %
영점 드리프트±30 µV/°C 또는 ±0.2 µA/°C
스팬 드리프트±20 ppm/°C
절연 전압3000 V
루프 전원외부 전원만 사용
전원 입력10~30 VDC
최대 소비전력2.4 W
설치 방식DIN 레일
외형 치수 (W×D×H)100 × 70 × 25 mm
무게110 g
동작 온도-25~75 °C
보관 온도-40~85 °C
인증CE, FCC, WEEE, RoHS
구성품DIN 레일 장착 키트, 벽면 장착 키트, 드라이버 CD, 매뉴얼

활용 분야

전압·전류 신호가 섞인
아날로그 제어 현장

  • Modbus RTU 제어 시스템 — PLC·HMI가 보낸 지령 값을 현장 기기가 받는 아날로그 신호로 바꿔 전달합니다.
  • 밸브와 댐퍼 제어 — 채널마다 4~20 mA 개도 신호를 보내 여러 대를 한 모듈에서 조정합니다.
  • 모터 드라이브 지령 — 인버터에 0~10 V 속도 지령을 주고, 14비트 분해능으로 속도를 세밀하게 바꿉니다.
  • 계측기 시험 — ±10 V 기준 신호를 만들어 계측기 입력부가 값을 제대로 읽는지 점검합니다.
  • 이기종 장치 연결 — 장치마다 다른 신호 범위를 채널 설정만 바꿔 맞춥니다.

선택 가이드

통신 방식과 채널 수로 고르는
ExpertDAQ 출력 모듈

이럴 때 (현장 조건)권장 모델선택 이유
Modbus RTU 계통에서 4채널을 각각 다른 규격으로 구동할 때EX9024H-M채널마다 출력 규격을 따로 정하고 설정 값을 저장하므로 재기동 후에도 구성이 유지됩니다.
기존 계통이 ASCII 프로토콜로 운영될 때EX9024출력 사양은 같고 ASCII 방식으로 통신하므로 ASCII 프로토콜 계통에 맞습니다.
아날로그 출력이 2점이면 충분할 때EX90222채널 12비트 모델이라 출력 점 수가 적은 장치에 맞습니다.
아날로그 입력 신호도 함께 받아야 할 때EX9017-M8채널 입력을 Modbus RTU로 전송하므로 같은 RS485 선에 출력 모듈과 함께 연결할 수 있습니다.

구성·옵션

EX9024H-M 구성품과
외부 전원 준비

  • 기본 구성품 — DIN 레일 장착 키트, 벽면 장착 키트, 드라이버 CD, 매뉴얼.
  • 별도 준비 — 외부 전원 10~30 VDC.
  • 품번 — EX9024H-M.

관련 제품

EX9024H-M과 함께 쓰는
RS485 I/O 모듈
