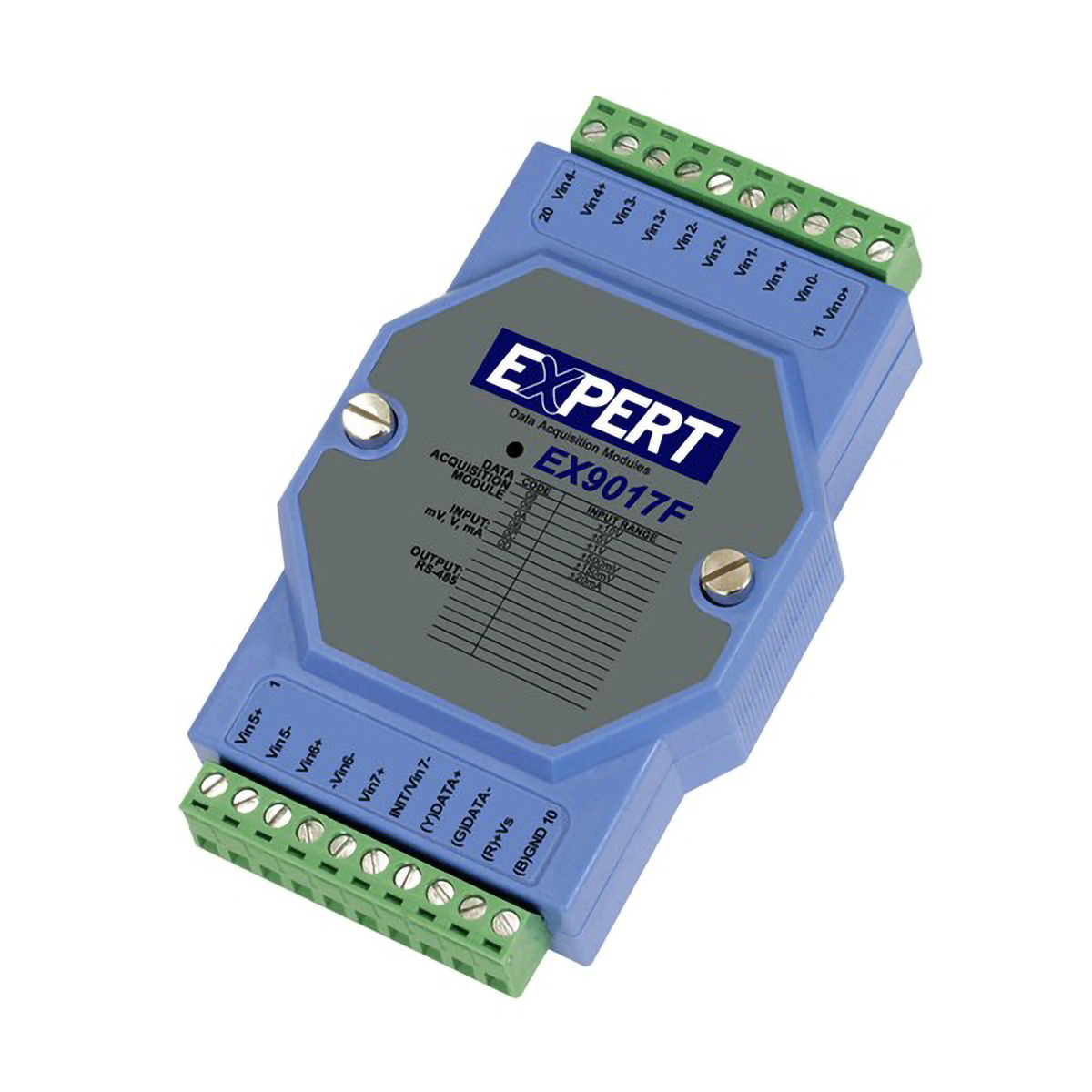

ExpertDAQ 8CH,16Bit Analog EX9017-M

MODEL
8CH,16Bit Analog
브랜드
EXPERT DAQ

Modbus RTU로 8채널 값을
PLC에 보내는 입력 모듈

ExpertDAQ EX9017-M Modbus RTU 8채널 아날로그 입력 모듈

견적 받기

Expert DAQ 국내 정식 공급 파트너

ExpertDAQ EX9017-M은 RS485 Modbus RTU 방식의 8채널 아날로그 입력 모듈(Modbus RTU Analog Input Module)입니다. 공정 계측용 I/O로서 ±150 mV~±10 V 전압과 ±20 mA 전류를 16비트로 변환해 PLC·HMI·SCADA 같은 상위 장치로 보냅니다.

8채널 모두 차동 입력이어서 배선이 긴 현장에서도 신호선 사이의 전위차를 분리해 읽고, 3000 V 절연은 접지 전위차로 생기는 오동작을 줄입니다. 정확도는 ±0.05 %이며 영점 드리프트가 ±0.5 µV/°C에 그쳐 주변 온도가 변해도 영점이 크게 움직이지 않습니다. (주)테솔이 국내에 공식 공급합니다.

8채널

차동 아날로그 입력

16비트

입력 분해능

Modbus RTU

RS485 통신 프로토콜

3000 V

입출력 절연 전압

특징

Modbus RTU로 읽는
전압·전류 8채널

핵심 특징현장에서 달라지는 점
8채널 차동 입력센서 8점을 모듈 하나로 받으므로 제어반 한 칸에 필요한 I/O 모듈 수와 RS485 노드 수가 줄어듭니다.
±150 mV~±10 V 전압 범위로드셀 같은 mV급 신호부터 10 V 전송기 출력까지 입력 범위만 바꾸면 모델 하나로 대응할 수 있습니다.
±20 mA 전류 입력4~20 mA 전송기도 외부 125 Ω 저항만 연결하면 전압으로 변환해 읽으므로 별도 신호 변환기가 필요 없습니다.
Modbus RTU 통신PLC와 HMI가 기본으로 지원하는 프로토콜이라 레지스터 맵만 지정하면 별도 드라이버 없이 값을 읽어 갑니다.
호스트·모듈 워치독상위 장치와의 통신 두절이나 모듈 정지를 스스로 감시해 무인 설비에서도 계측 중단을 빨리 알 수 있습니다.
10~30 VDC 전원 범위24 VDC 제어반 전원과 배터리 기반 전원 어느 쪽에도 같은 모듈을 쓸 수 있어 전원 규격마다 모델을 나누지 않아도 됩니다.

채널 설계

샘플링 주기와
전류 입력 설계

채널 수에 따라 달라지는 갱신 주기

총 샘플링 속도가 10 Hz이므로 8채널을 모두 사용하면 채널 하나의 갱신 주기는 평균 0.8초입니다. 온도·압력처럼 느리게 변하는 공정 신호에는 충분하지만, 진동이나 빠른 과도 현상을 잡으려면 고속 DAQ를 검토하세요. 전압 입력 임피던스가 20 MΩ이어서 센서 출력에 주는 부담이 거의 없습니다.

전류 신호는 모듈의 전류 입력 임피던스가 아니라 외부 125 Ω 저항으로 받습니다. ±20 mA가 이 저항을 지나면 ±2.5 V가 되어 전압 입력 범위 안에 들어오므로, 전송기 루프에 저항을 직렬로 넣고 양단을 입력 단자에 연결하세요. 저항은 공차가 작은 금속 피막형을 권하며, 정확도 ±0.05 %를 유지하려면 저항 오차도 함께 관리해야 합니다.

사용 방법

EX9017-M Modbus RTU
기본값과 입력 레지스터

EX9017-M은 RS485 Modbus RTU로 8채널 아날로그 입력을 읽는 모듈입니다. PLC나 HMI의 Modbus 마스터가 입력 레지스터를 읽어 가며, 설정에는 9000 utility를 사용합니다.

소프트웨어·도구하는 일
9000 utility모듈 설정에 쓰는 제공 소프트웨어(제조사 제품 페이지에서 ZIP으로 배포)
Modbus RTU 마스터PLC·HMI·SCADA에서 입력 레지스터를 읽는 상위 장치
EX9017M/17FM/17HM Operation Manual레지스터 주소와 값 환산 방법 수록

처음 연결하는 순서

순서할 일
1전원 단자에 10~30 VDC를 연결합니다.
2RS485 통신선을 터미널 블록에 연결해 PLC 또는 HMI의 RS485 포트와 이어 줍니다.
3출하 기본값은 Modbus RTU, 주소 01, 9600 bps이므로 마스터의 통신 설정을 같게 맞추세요.
4제품 페이지에서 9000 utility(ZIP)와 매뉴얼을 내려받아 입력 범위 등 설정에 사용합니다.
5마스터에서 기능 코드 0x04로 입력 레지스터 30001부터 읽어 첫 측정값을 확인합니다.

EX9017-M 레지스터 예시

명령하는 일
기능 코드 0x04, 입력 레지스터 30001~30008채널 0~7의 입력 값 읽기(연속 1~8채널)
입력 레지스터 30201~30208채널별 입력 유형 코드(0x0008은 ±10 V, 0x000D는 ±20 mA)
입력 레지스터 30221채널 활성 상태(0은 끔, 1은 켬)
유형 08에서 데이터 0x2030(8240)엔지니어링 단위 형식에서 8240 ÷ 1000으로 8.24 V

값 환산 방식은 데이터 형식 설정(엔지니어링 단위 또는 16진 2의 보수)에 따라 다르므로 매뉴얼의 환산 예를 확인하세요.

마스터의 주소·통신 속도가 모듈과 다르면 응답이 오지 않으므로, 먼저 기본값(주소 01, 9600 bps)으로 맞춘 뒤 필요한 값으로 바꾸세요.

사양

EX9017-M 8채널
16비트 입력 사양

항목사양
통신 인터페이스RS485
통신 속도300~115200 bps
통신 커넥터터미널 블록
프로토콜Modbus RTU
워치독호스트 · 모듈
입력 종류 / 채널아날로그 입력 / 8채널 차동
입력 절연지원
분해능16비트
총 샘플링 속도10 Hz
전압 범위±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V
전압 입력 임피던스20 MΩ
전류 범위±20 mA (외부 125 Ω 저항 필요)
전류 입력 임피던스125 Ω
정확도±0.05 %
영점 드리프트±0.5 µV/°C
스팬 드리프트±25 ppm/°C
절연 전압3000 V
전원 입력10~30 VDC
최대 소비전력1.3 W
설치 방식DIN 레일
외형 치수 (W×D×H)100 × 70 × 25 mm
무게110 g
동작 온도-25~75 °C
보관 온도-40~85 °C
인증CE, FCC, WEEE, RoHS
구성품DIN 레일 설치 키트, 벽면 설치 키트, 드라이버 CD, 매뉴얼

활용 분야

Modbus RTU 계통의
공정 계측·설비 감시 현장

  • 공정 계측 — 탱크·배관 곳곳의 전압·전류 전송기 출력을 RS485 한 계통으로 모읍니다.
  • 설비 감시 — 센서 출력을 Modbus RTU 레지스터로 노출해 상위 제어기가 주기적으로 폴링합니다.
  • 제어 시스템 연동 — Modbus RTU 마스터 기능이 있는 PLC·HMI에 아날로그 입력 카드를 추가하는 용도로 연결합니다.
  • 시험 장비 — 전압·전류 신호를 16비트로 읽어 시험 이력과 함께 기록합니다.
  • 에너지 설비 모니터링 — 전류 루프 신호를 외부 저항으로 받아 부하 상태를 감시합니다.

선택 가이드

채널 수와 통신 방식으로 고르는
ExpertDAQ 입력 모듈

이럴 때 (현장 조건)권장 모델선택 이유
Modbus RTU로 아날로그 8점을 읽을 때EX9017-MRS485 Modbus RTU 방식에 8채널 차동 입력을 갖춰 PLC 계통에 전송기 8점을 바로 붙입니다.
ASCII 프로토콜 장비와 같은 계통에 둘 때EX9017입력 사양은 같고 ASCII로 통신하므로 기존 ASCII 장비와 같은 계통에 섞어 둘 수 있습니다.
이더넷으로 8점을 받을 때EX9017-MTCPModbus TCP를 지원해 RS485 배선 없이 LAN에 연결합니다.
신호가 1점뿐일 때EX90121채널 입력에 디지털 입력 2점과 출력 2점이 더해져 경보 접점까지 한 모듈에서 처리합니다.
온도 센서(RTD)를 직접 받을 때EX9015Pt100·Pt1000 같은 RTD를 6채널 전용 입력으로 받아 센서를 직접 결선합니다.

구성·옵션

EX9017-M 구성품과
준비할 전류 입력 저항

  • 기본 구성품 — DIN 레일 설치 키트, 벽면 설치 키트, 드라이버 CD, 매뉴얼.
  • 별도 준비 — 전류 신호를 받을 때 사용하는 외부 125 Ω 저항.
  • 품번 — EX9017-M.
