ExpertDAQ EX9017-MTCP Modbus TCP 8채널 아날로그 입력 모듈

견적 받기

Expert DAQ 국내 정식 공급 파트너

ExpertDAQ EX9017-MTCP는 ±150 mV부터 ±10 V까지의 전압과 4~20 mA 전류 신호를 8채널 차동 입력으로 읽는 Modbus TCP 아날로그 입력 모듈(이더넷 DAQ 모듈)입니다. 센서 신호를 16비트 분해능으로 읽어 이더넷 제어망으로 보냅니다.

입력과 외부 회로를 3000 V로 절연하고 정확도가 ±0.1 %여서, 접지 전위가 다른 설비 사이에서도 신호를 작은 오차로 읽습니다. 총 샘플링 속도 15.7 Hz로 8채널을 차례로 측정합니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

8채널

차동 아날로그 입력

16비트

입력 분해능

±0.1 %

입력 정확도

2채널

오픈 컬렉터 알람 출력

특징

전압·전류 센서 8채널을
이더넷 한 대로 수집

핵심 특징현장에서 달라지는 점
전압 다섯 범위밀리볼트급 센서부터 10 V 계통 신호까지 신호에 맞는 범위를 골라 분해능을 살리므로 신호마다 모듈을 따로 두지 않아도 됩니다.
전류 0~20 mA, 4~20 mA표준 전류 루프 트랜스미터를 그대로 연결해 공정 계측 신호를 이더넷으로 옮깁니다.
상한·하한 알람 출력설정값을 벗어나면 오픈 컬렉터 출력이 바로 동작해 호스트 통신과 관계없이 현장 경보를 구성할 수 있습니다.
최대 ±35 V 과전압 내성배선 실수나 순간 과전압에도 입력 회로가 견뎌 시운전 중 모듈을 교체할 일이 줄어듭니다.
Modbus TCP 이더넷 연결PLC와 SCADA가 표준 프로토콜로 값을 읽어 가므로 별도 변환기 없이 기존 이더넷 망에 붙습니다.

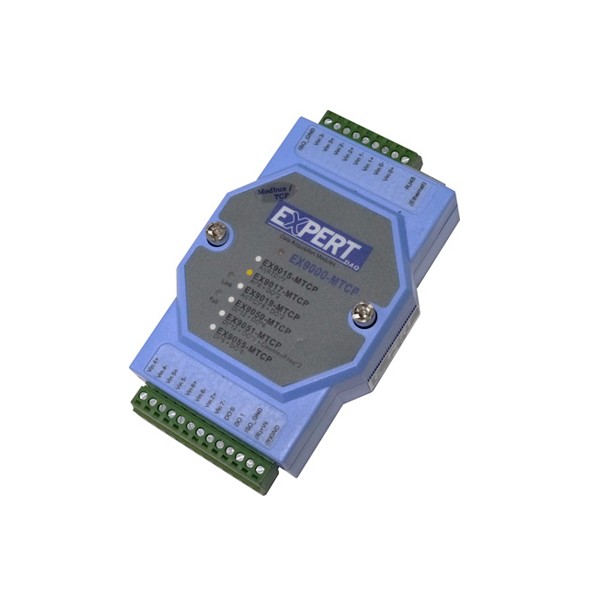

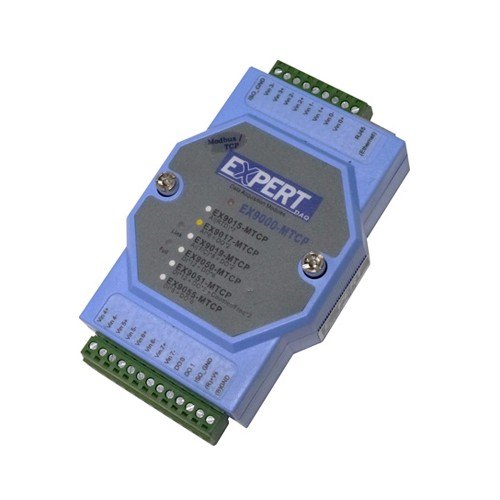

EXPERT DAQ Modbus TCP 8 analog input - 푸른색 케이스에 터미널 블록이 달린 아날로그 입력 모듈
푸른색 케이스에 터미널 블록이 달린 아날로그 입력 모듈

신호 연결

신호 크기에 맞춘
전압 범위 선택

전압 입력은 ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V 다섯 범위이고 입력 임피던스는 10 MΩ입니다. 센서 출력이 범위의 절반에도 못 미치면 분해능이 낭비되므로, 신호 최대치를 덮는 가장 작은 범위를 고르는 편이 정밀하게 읽는 데 유리합니다.

정확도 ±0.1 %에 영점 드리프트 ±0.6 µV/°C, 스팬 드리프트 ±25 ppm/°C이므로 제어반 내부 온도가 변하는 현장에서도 값 변동이 작습니다.

차동 입력 8채널의 결선

차동 입력은 채널마다 신호선 두 가닥을 받아 공통 모드 노이즈를 상쇄하며, 공통 모드 제거비는 50/60 Hz에서 90 dB 이상입니다. 인버터와 모터 배선이 가까운 제어반에서는 센서선을 꼬임 쌍 차폐선으로 연결해야 이 성능이 유지됩니다.

네트워크 구성

이더넷 연결과
알람 출력 활용

이더넷 10/100 Mbit RJ45로 연결하며 Modbus TCP, TCP/IP, UDP, ICMP, ARP 프로토콜을 지원합니다. 오픈 컬렉터 출력 2채널은 NPN 방식으로 채널당 최대 500 mA, 30 V까지 구동하므로 경광등이나 릴레이 코일을 호스트를 거치지 않고 바로 움직일 수 있습니다.

사용 방법

EX9017-MTCP 이더넷 설정
알람 출력과 UDP 명령

EX9017-MTCP는 이더넷 Modbus TCP로 8채널 아날로그 입력을 읽는 모듈입니다. PC에서는 EX9000-MTCP Utility로 모듈을 검색하고 IP와 채널별 알람 상한·하한을 설정합니다.

소프트웨어·도구하는 일
EX9000-MTCP Utility모듈 검색, IP 설정, 알람 상한·하한 설정, Test 탭에서 입력 확인
Built-in Web Server모듈에 내장된 웹 서버(TCP 포트 80)
TCPDAQ DLL / ActiveX자체 프로그램에서 모듈을 제어하는 라이브러리
ASCII 명령 / Modbus 명령UDP 1025 ASCII 명령, TCP 502 Modbus TCP

처음 연결하는 순서

순서할 일
1전원 단자에 10~30 VDC를 연결하고 RJ45 포트를 이더넷 스위치에 연결합니다.
2센서의 전압 또는 전류 신호를 채널 단자에 차동으로 연결합니다.
3제조사 다운로드 영역에서 EX9000-MTCP Utility와 매뉴얼을 받아 PC에 설치합니다.
4모듈의 기본 IP는 10.0.0.1이므로 PC를 같은 서브넷에 두고, 같은 IP의 모듈을 여러 대 동시에 켜지 마세요.
5유틸리티에서 모듈을 찾아 IP 주소를 현장 네트워크에 맞게 바꿉니다. 시스템 설정 변경에는 암호 확인이 필요하며 기본 암호는 00000000입니다.
6Test 탭이나 #aa 명령으로 채널 값을 읽어 첫 측정을 확인하고, 필요하면 채널별 알람 한계를 설정합니다.

ASCII 명령과 값 환산 예시

명령하는 일
$aaM모듈 이름 읽기
#aa모든 채널의 아날로그 입력 읽기
#aan채널 n의 아날로그 입력 읽기
$aaCjS알람 상태 읽기
Volt = (MODBUS Data - 32767)*10/32767 V±10 V 범위에서 Modbus 원시값을 전압으로 환산

aa는 모듈 주소, n은 채널 번호이고 ASCII 명령은 UDP 포트 1025로 보냅니다. 알람 명령의 j 항목과 응답 형식은 설치한 버전의 매뉴얼 6장에서 확인하세요.

알람 상한·하한을 초과하면 오픈 컬렉터 출력(DO) 2점을 동작시키도록 유틸리티에서 연결을 설정할 수 있습니다.

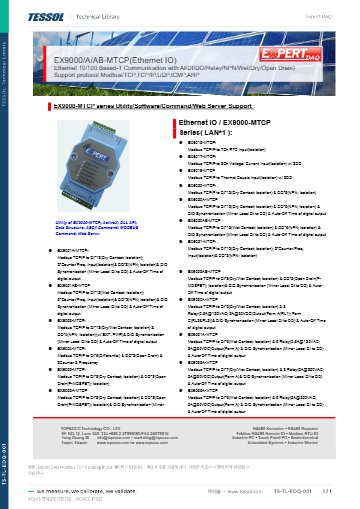

사양

EX9017-MTCP 8채널 입력 사양

항목사양
통신 인터페이스이더넷 10/100 Mbit, RJ45 + 터미널 블록
프로토콜Modbus TCP, TCP/IP, UDP, ICMP, ARP
아날로그 입력8채널 차동, 16비트
총 샘플링15.7 Hz
전압 범위±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V
전압 입력 임피던스10 MΩ
전류 범위0 – 20 mA, 4 – 20 mA
보호 기능모듈 워치독, 최대 ±35 V 과전압 내성
정확도±0.1 %
영점 드리프트±0.6 µV/°C
스팬 드리프트±25 ppm/°C
디지털 출력오픈 컬렉터 2채널, NPN, 최대 500 mA, 최대 30 V
절연3000 V
공통 모드 제거비(CMRR)90 dB 이상 @ 50/60 Hz
알람 기능상한·하한 알람
전원 / 소비전력10 – 30 VDC / 최대 2.0 W
설치 방식 / 크기 / 무게DIN 레일 / 100 × 70 × 25 mm / 135 g
동작 온도-25 – 75 °C
보관 온도-40 – 85 °C
구성품DIN 레일 장착 키트
규격CE / FCC / WEEE / RoHS

활용 분야

이더넷으로 아날로그를
수집하는 현장

  • 아날로그 센서 수집 — 압력, 유량, 온도 트랜스미터의 전압·전류 신호를 이더넷으로 모읍니다.
  • 설비 상태 감시 — 16비트로 읽은 값을 Modbus TCP 마스터에서 주기적으로 조회합니다.
  • 알람 연동 — 상한과 하한을 넘으면 오픈 컬렉터 출력으로 경광등이나 릴레이를 구동합니다.
  • 혼합 신호 수집 — 밀리볼트, 전압, 전류 신호를 채널별 범위 설정으로 한 모듈에서 받습니다.

선택 가이드

신호 종류와 통신으로 고르는
ExpertDAQ 입력 모듈

이럴 때 (현장 조건)권장 모델선택 이유
전압·전류 신호를 이더넷으로 읽을 때EX9017-MTCP8채널 차동 입력에 전압 다섯 범위와 전류 두 범위를 갖춰 전송기 신호를 이더넷으로 바로 모읍니다.
온도 센서(RTD)를 이더넷으로 읽을 때EX9015-MTCPPT100을 포함한 RTD 5종을 7채널로 받아 온도 값도 같은 이더넷 망에서 읽습니다.

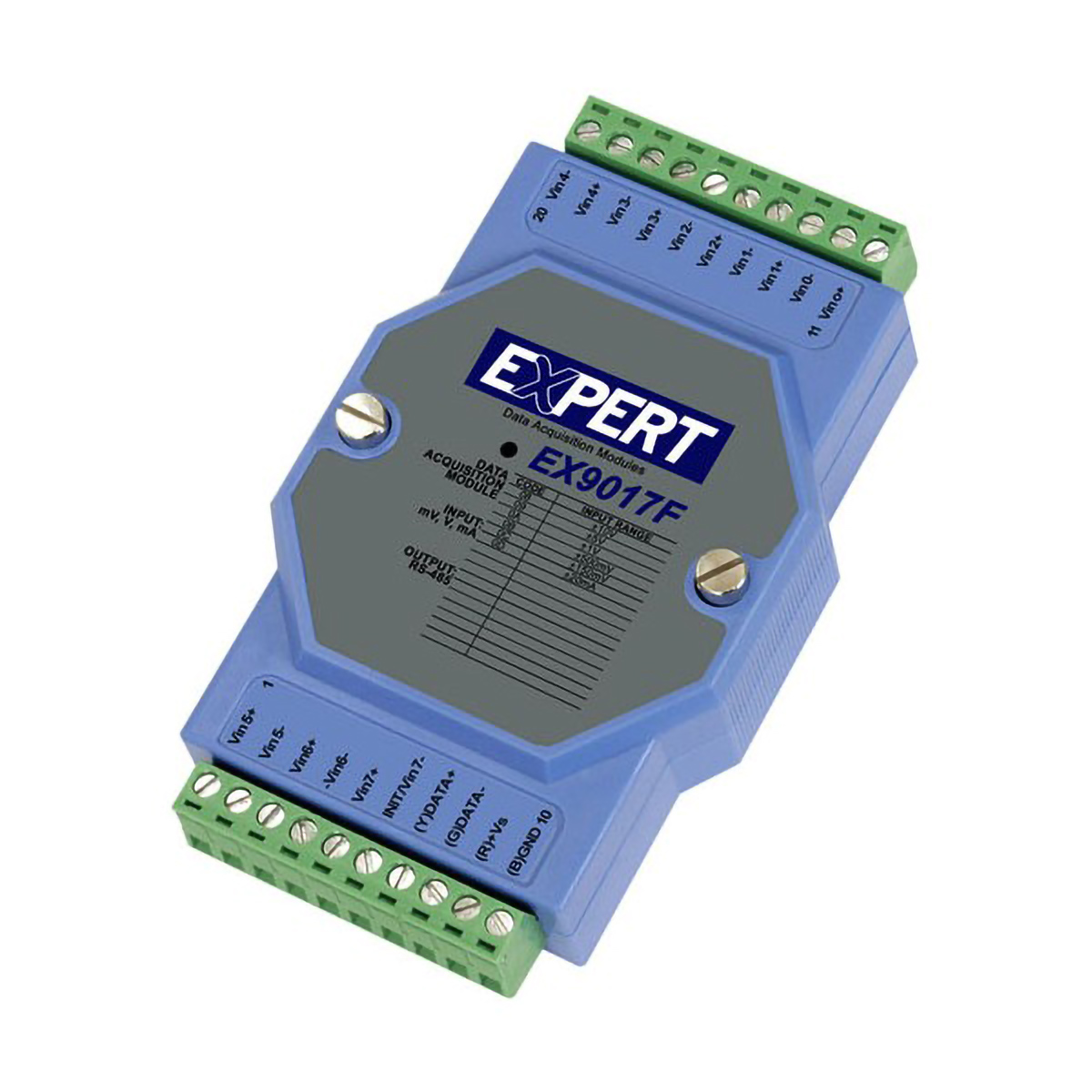

기존 RS485 라인에 붙일 때EX9017같은 8채널 아날로그 입력을 RS485 통신으로 연결합니다.

구성·옵션

DIN 레일 설치와
EX9017-MTCP 기본 구성

항목내용
품번EX9017-MTCP
기본 구성품DIN 레일 장착 키트
설치DIN 레일, 100 × 70 × 25 mm, 135 g
규격CE / FCC / WEEE / RoHS
