릴레이·표시등 13점을
RS485로 켜고 끄는 출력 모듈

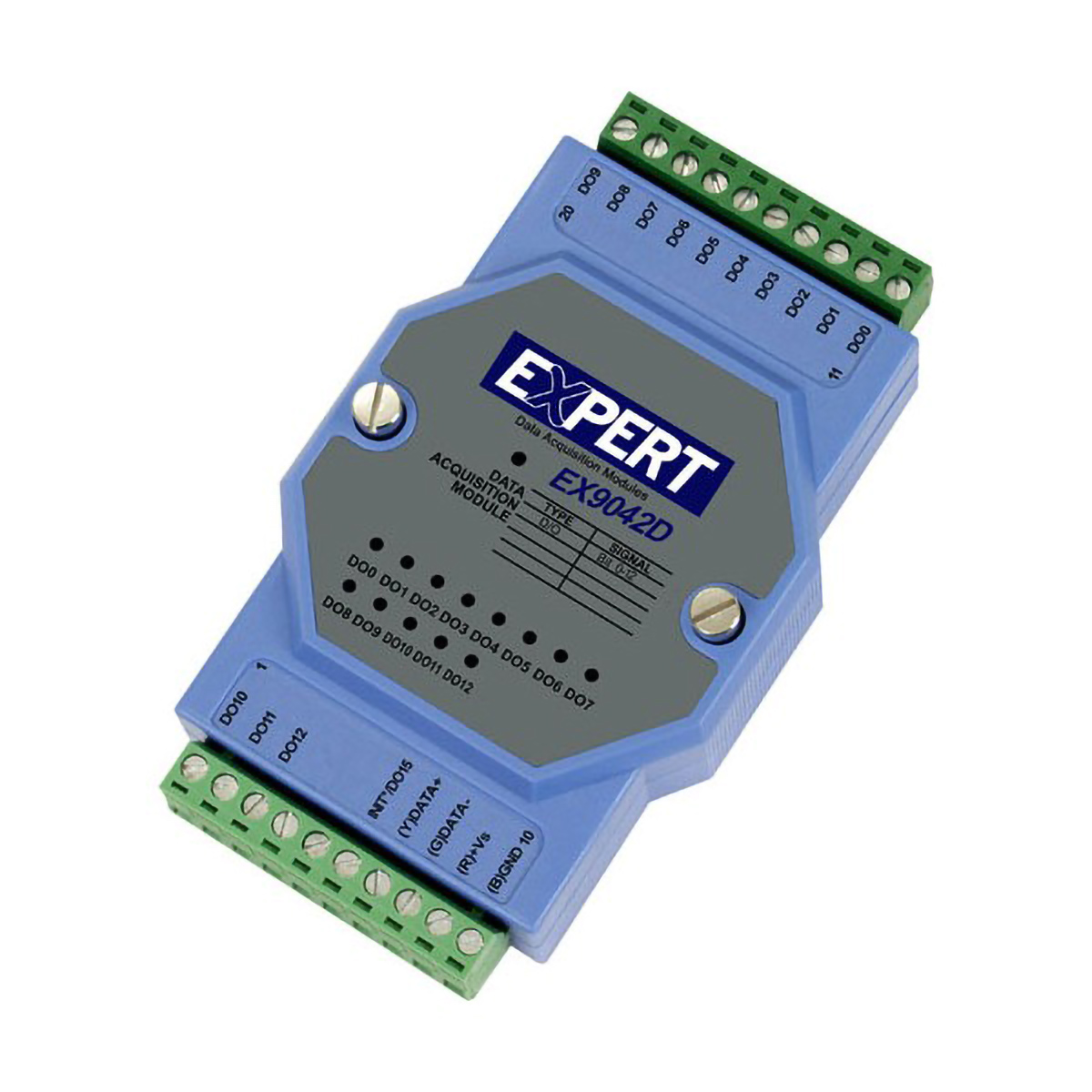

ExpertDAQ EX9042 RS485 13채널 디지털 출력 모듈

견적 받기

Expert DAQ 국내 정식 공급 파트너

ExpertDAQ EX9042는 오픈 컬렉터 출력 13채널을 갖춘 RS485 디지털 출력 모듈(Digital Output Module)입니다. 채널당 최대 30 V, 100 mA까지 스위칭하며, 상위 제어기의 RS485 명령으로 릴레이·표시등·소형 솔레노이드를 켜고 끕니다.

출력 13채널은 모두 절연되어 있고 절연 전압은 공통 전원 기준 3750 V여서, 현장 부하 쪽 노이즈가 통신선으로 번지는 것을 막습니다. RS485 네트워크 하나에 모듈을 최대 256개까지 접속할 수 있어 출력 점 수가 많은 제어반에 적합합니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

13채널

오픈 컬렉터 출력

100 mA

채널당 스위칭 전류

3750 V

공통 전원 기준 절연

256개

네트워크당 모듈 수

특징

EX9042 한 대로 하는
13점 on·off 제어

핵심 특징현장에서 달라지는 점
13채널 오픈 컬렉터 출력릴레이 코일과 표시등 13점을 한 모듈이 구동하므로 소형 제어반의 출력 카드 수가 줄어듭니다.
모든 채널 절연채널마다 회로가 분리되어 있어 전원 계통이 다른 부하를 한 모듈에 함께 물려도 서로 간섭이 적습니다.
채널당 30 V, 100 mA24 V 계열 소형 부하는 중간 릴레이 없이 직접 구동할 수 있습니다.
모듈 256개 제어RS485 계통 하나로 출력 점 수를 크게 늘려도 통신 배선은 한 가닥으로 유지됩니다.
1,200 m 케이블 연장중계기 없이 최대 1,200 m까지 케이블을 늘릴 수 있어 멀리 떨어진 설비도 같은 계통에서 제어합니다.
호스트·모듈 워치독통신 두절과 모듈 이상을 감시하므로 출력이 방치되는 상황에 대비할 수 있습니다.

네트워크 설계

네트워크 규모와
부하 전류 계산

모듈 256개, 케이블 1,200 m

RS485 네트워크 하나에는 모듈을 최대 256개까지 연결할 수 있고, 케이블은 중계기 없이 최대 1,200 m까지 늘릴 수 있습니다. 전체 점 수와 설비 사이 거리를 먼저 산정해 계통을 나누고, 종단 저항은 각 계통의 양 끝에만 두세요.

13채널이 모두 정격 100 mA를 동시에 흘리는 최악의 경우 합계는 1.3 A입니다. 부하 전원 용량은 실제로 동시에 켜지는 점 수로 산정하되, 이 값을 상한으로 두고 점검하세요. 오픈 컬렉터는 부하 한쪽을 외부 전원에 연결하고 모듈이 반대쪽을 개폐하는 방식이므로, 극성과 접속 방향을 확인한 뒤 배선하세요.

사용 방법

EX9042 13채널 출력
RS485 연결과 켜고 끄는 명령

EX9042는 RS485 ASCII 명령으로 13개 오픈 컬렉터 출력을 켜고 끄는 모듈입니다. 설정에는 9000 utility를 사용하고, 출력 상태는 16진수 값 하나로 읽고 지정합니다.

소프트웨어·도구하는 일
9000 utility모듈 설정에 쓰는 제공 소프트웨어(제조사 제품 페이지에서 ZIP으로 배포)
ASCII 명령(DCON 형식)출력 켜기·끄기, 출력 상태 읽기, 주소 변경
EX9042/42M Operation Manual명령과 기본값 수록

처음 연결하는 순서

순서할 일
1전원 단자에 10~30 VDC를 연결합니다.
2릴레이나 표시등 같은 부하를 출력 단자에 연결하세요. 출력은 오픈 컬렉터이며 채널당 최대 100 mA입니다.
3RS485 통신선을 터미널 블록에 연결해 상위 장치(PC 등)의 RS485 포트와 이어 줍니다.
4출하 기본값은 주소 01, 9600 bps, 체크섬 없음이므로 상위 장치의 통신 설정을 같게 맞추세요.
5제품 페이지에서 9000 utility(ZIP)와 매뉴얼을 내려받아 모듈 설정에 사용합니다.
6#021001 형식의 명령으로 출력 한 점을 켜 보고 부하가 동작하는지 확인합니다.

EX9042 ASCII 명령 예시

명령하는 일
@01 → >1F00주소 01 모듈의 출력 상태 읽기(첫 바이트 DO8~12, 둘째 바이트 DO0~7)
@010007 → >주소 01 모듈의 출력 전체를 한 번에 지정(16진 4자리, DO0~DO2 켬)
#021001 → >주소 02 모듈의 채널 0을 켬(DD가 00이면 끔)
$012 → !01400600주소 01 모듈 설정 읽기(유형 40, 9600 bps, 체크섬 없음)

통신 속도나 체크섬 변경은 INIT* 단자를 GND에 연결한 상태에서 하고 전원을 다시 켜야 적용됩니다. 호스트 워치독 타임아웃 중에는 출력 명령이 무시됩니다.

속도 코드는 03이 1200 bps, 04가 2400 bps, 05가 4800 bps, 06이 9600 bps, 07이 19200 bps, 08이 38400 bps, 09가 57600 bps, 0A가 115200 bps입니다.

사양

EX9042 13채널
오픈 컬렉터 출력 사양

항목사양
통신 인터페이스RS-485 1포트
통신 속도1200~115200 bps
통신 커넥터스크류 터미널 블록
디지털 출력13채널 오픈 컬렉터
출력 절연전 채널 절연
최대 출력 전압30 V
채널당 최대 전류100 mA
절연 전압3750 V (공통 전원 기준)
전원 입력10~30 VDC
최대 소비전력1.7 W
보호 기능호스트 · 모듈 워치독
네트워크 규모RS485 네트워크당 최대 256개 모듈
최대 케이블 길이중계기 없이 1,200 m
설치 방식DIN 레일
외형 치수 (W×D×H)100 × 70 × 25 mm
무게120 g
동작 온도-25~+75 °C
보관 온도-40~+85 °C
구성품DIN 레일 장착 키트, 벽면 장착 키트, 드라이버 CD, 매뉴얼

활용 분야

릴레이·표시등 on·off가
필요한 원격 제어 현장

  • 릴레이 구동 — 제어반의 릴레이 13점을 RS485 명령으로 켜고 끕니다.
  • 표시등 제어 — 경광등과 운전 표시등을 채널마다 따로 점등합니다.
  • 소형 밸브 개폐 — 채널당 100 mA 이내의 소형 솔레노이드 밸브를 직접 열고 닫습니다.
  • 원격 제어반 — 여러 장치의 on·off 명령을 한 모듈에 모읍니다.

선택 가이드

출력 점 수로 고르는
RS485 I/O 모듈

이럴 때 (현장 조건)권장 모델선택 이유
출력이 13점 이하일 때EX904213채널 오픈 컬렉터 출력이며 3750 V로 절연되어 부하 쪽 노이즈가 통신선으로 번지는 것을 막습니다.
출력 16점이 필요할 때EX9043오픈 컬렉터 출력이 16채널이라 점 수가 많은 릴레이 뱅크도 한 대로 맡습니다.
출력 8점과 접점 입력 4점이 함께 필요할 때EX90448채널 출력과 4채널 입력을 각각 절연해 한 모듈에서 신호 수집과 부하 구동을 함께 처리합니다.
on·off가 아닌 아날로그 출력이 필요할 때EX90244채널 14비트 아날로그 출력으로 밸브 개도나 속도 지령 같은 연속 신호를 보냅니다.

구성·옵션

EX9042 기본 구성품

  • 기본 구성품 — DIN 레일 장착 키트, 벽면 장착 키트, 드라이버 CD, 매뉴얼.
  • 품번 — EX9042.
