MODEL
4 digital 8 open collector out
브랜드
EXPERT DAQ
제품문의 구매하기

입력과 출력을 따로 절연한
RS485 입출력 모듈

ExpertDAQ EX9044 RS485 절연 디지털 입출력 모듈

견적 받기

Expert DAQ 국내 정식 공급 파트너

ExpertDAQ EX9044는 오픈 컬렉터 출력 8채널과 입력 4채널을 각각 3750 V로 절연한 RS485 디지털 입출력 모듈(RS485 DIO 모듈)입니다. 제어반의 접점 신호 수집과 소형 부하 구동을 한 대에서 처리합니다.

RS485 네트워크 하나에 모듈을 최대 256개까지 연결하고 케이블은 중계기 없이 1,200 m까지 늘릴 수 있어, 흩어진 제어반의 입출력을 통신선 한 가닥으로 모읍니다. 출력은 채널당 375 mA, 30 V까지 구동하므로 소형 릴레이와 표시등을 직접 연결할 수 있습니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

8채널

오픈 컬렉터 출력

4채널

절연 디지털 입력

3750 V

입력과 출력 각각의 절연

256개

한 네트워크의 최대 모듈 수

특징

입력·출력을 각각 절연한
EX9044 DIO 구조

핵심 특징현장에서 달라지는 점
출력 8채널(오픈 컬렉터)소형 릴레이와 표시등을 별도 드라이버 없이 직접 구동하므로 제어반 부품 수와 배선이 줄어듭니다.
입력·출력 각각 3750 V 절연입력 회로와 출력 회로를 분리해 부하 측 노이즈가 신호 입력으로 넘어오는 경로를 줄입니다.
로직 1 입력 4~30 V5 V 계열부터 24 V 계열까지 접점 신호를 하나의 입력 규격으로 받아 신호 종류별로 모듈을 나눌 필요가 없습니다.
호스트·모듈 워치독통신 두절이나 모듈 정지를 양쪽에서 감시하므로 이상 상태가 방치된 채 운전이 이어지는 일을 막습니다.
-25~+75 °C 동작발열이 큰 제어반 안쪽이나 온도 변화가 큰 설비 함체에도 설치 위치 제약이 적습니다.
수동 설정 또는 부속 소프트웨어부속 소프트웨어로 여러 모듈의 설정을 한꺼번에 입력할 수 있어 대량 설치 때 개별 설정 시간이 짧아집니다.

배선 설계

RS485 한 라인의
모듈 수와 거리

EX9044는 RS485 네트워크 하나에 최대 256개까지 연결할 수 있고, 케이블은 중계기 없이 1,200 m까지 연장됩니다. 통신 속도는 300~115200 bps 범위에서 고를 수 있으니, 배선이 길고 노이즈가 많은 구간이라면 낮은 속도를 선택해 통신 안정성부터 확보하세요.

입력 4채널과 출력 8채널의 단자가 스크류 터미널 블록 한 곳에 모여 있어, 모듈을 교체할 때 배선을 단자 단위로 뽑아 옮기면 됩니다.

RS485 라인에 모듈을 이어 붙이는 배선

각 모듈에 RS485 통신선을 병렬로 이어, 호스트에서 가장 먼 모듈까지가 1,200 m 안에 들도록 경로를 잡으세요. 끝단 모듈은 종단 처리하고 입출력 배선을 전원선과 떨어뜨려 지나가게 하면 외부 노이즈 영향이 줄어듭니다.

정격 검토

출력 정격과
입력 레벨 점검

오픈 컬렉터 출력은 외부 전원에 연결된 부하를 접지 쪽에서 당겨 구동하는 방식이므로, 부하용 전원은 모듈 밖에 따로 준비해야 합니다.

  • 출력: 채널당 375 mA, 30 V까지 구동합니다. 코일 전류가 이 범위를 넘는 릴레이는 중간 릴레이를 한 단 더 두세요.
  • 입력: 로직 0은 0~1 V, 로직 1은 4~30 V이며 입력 임피던스는 3 kΩ입니다.
  • 전원: 10~30 VDC를 공급하고 소비전력은 1.7 W입니다.

사용 방법

EX9044 입력 4·출력 8
상태 읽기와 출력 명령

EX9044는 RS485 ASCII 명령으로 입력 4점의 상태를 읽고 출력 8점을 켜고 끄는 디지털 입출력 모듈입니다. 설정에는 9000 utility를 사용합니다.

소프트웨어·도구하는 일
9000 utility모듈 설정에 쓰는 제공 소프트웨어(제조사 제품 페이지에서 ZIP으로 배포)
ASCII 명령(DCON 형식)입출력 상태 읽기, 출력 켜기·끄기
EX9044/44M Operation Manual명령과 채널 배치 수록

처음 연결하는 순서

순서할 일
1전원 단자에 10~30 VDC를 연결합니다.
2입력 단자(DI0~DI3)에 접점 신호를, 출력 단자(DO0~DO7)에 부하를 연결합니다.
3RS485 통신선을 터미널 블록에 연결해 상위 장치(PC 등)의 RS485 포트와 이어 줍니다.
4출하 기본값은 주소 01, 9600 bps이므로 상위 장치의 통신 설정을 같게 맞추세요.
5제품 페이지에서 9000 utility(ZIP)와 매뉴얼을 내려받아 모듈 설정에 사용합니다.
6@01 명령으로 입출력 상태를 읽고 #021001 형식의 명령으로 출력 한 점을 켜서 확인합니다.

EX9044 ASCII 명령 예시

명령하는 일
@01 → >FF00주소 01 모듈의 입출력 상태 읽기(DO 바이트 다음에 DI 바이트)
@0107 → >주소 01 모듈의 출력을 한 번에 지정(07은 DO0~DO2 켬)
#021001 → >주소 02 모듈의 채널 0을 켬(DD가 00이면 끔)
#0100FF → >주소 01 모듈의 출력 8점을 모두 켬

출력은 DO0~DO7, 입력은 DI0~DI3입니다. 호스트 워치독 타임아웃 중에는 출력 명령이 무시되고 출력은 안전 값을 유지합니다.

호스트 워치독 타임아웃이 걸리면 출력 명령은 무시되고 느낌표 한 글자가 응답으로 돌아오며, 상태는 ~AA1로 해제합니다.

사양

EX9044 입력 4채널과
출력 8채널 사양

항목사양
통신 인터페이스RS-485 1포트, 스크류 터미널 블록
통신 속도300 – 115200 bps
네트워크 규모RS485 네트워크당 최대 256개 모듈
통신 거리중계기 없이 최대 1,200 m
디지털 입력4채널 단일 종단
입력 로직 레벨로직 0: 0 – 1 V / 로직 1: 4 – 30 V
입력 임피던스3 kΩ
입력 절연3750 V (공통 소스)
디지털 출력8채널 오픈 컬렉터
출력 정격채널당 375 mA @ 30 V
출력 절연3750 V (공통 전원)
보호 기능호스트 워치독, 모듈 워치독
전원10 – 30 VDC
소비전력1.7 W
동작 온도-25 – +75 °C
보관 온도-40 – +80 °C
표시등LED (EX9044D 모델만)
구성품DIN 레일 장착 키트, 벽면 장착 키트

활용 분야

입출력이 함께 필요한
제어 현장

  • 장치 제어반 — 푸시버튼과 리밋 스위치 접점을 입력 4채널로 받고, 같은 모듈의 출력으로 표시등과 릴레이를 구동합니다.
  • 설비 신호 수집 — 떨어진 설비의 상태 접점을 RS485 라인 하나로 모아 상위 시스템에 전달합니다.
  • 원격 장치 제어 — 최대 1,200 m 떨어진 곳의 부하를 RS485 통신선 한 가닥으로 켜고 끕니다.
  • 시험 설비 입출력 — 시험 장치의 구동 신호와 상태 신호를 모듈 하나에서 함께 다룹니다.

선택 가이드

입출력 점 수로 고르는
ExpertDAQ DIO 모듈

이럴 때 (현장 조건)권장 모델선택 이유
RS485에서 출력 8채널과 입력 4채널이 필요할 때EX9044출력 채널당 375 mA로 소형 릴레이를 직접 구동하고 입력과 출력을 각각 3750 V로 절연합니다.
입력 7채널이 우선이고 출력은 신호용일 때EX9050입력을 7채널까지 받고, 채널당 30 mA 출력은 표시등 같은 신호용 부하에 맞습니다.
이더넷으로 바로 연결하고 입력 12채널이 필요할 때EX9050-MTCPModbus TCP로 이더넷에 바로 연결되며 입력 12채널에 출력 6채널(500 mA)을 갖춥니다.

구성·옵션

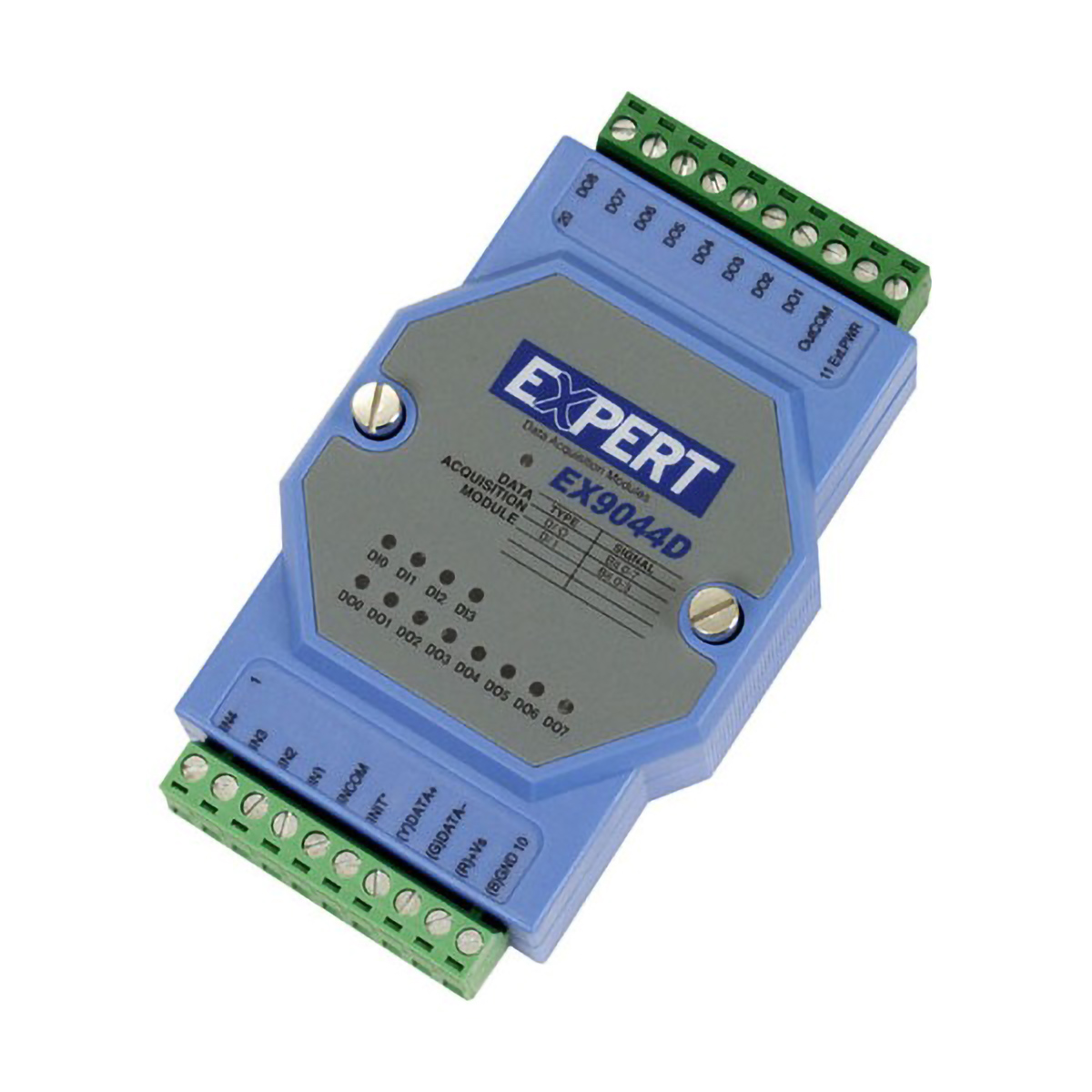

EX9044D 표시등 모델과
기본 구성품

항목내용
품번EX9044, EX9044D
표시등EX9044D에만 LED 표시등이 있습니다.
기본 구성품DIN 레일 장착 키트, 벽면 장착 키트
