ExpertDAQ Modbus TCP EX9050

ExpertDAQ Modbus TCP EX9050

MODEL
Modbus TCP
브랜드
EXPERT DAQ
제품문의 구매하기

접점 감시와 펄스 계수를
함께 하는 이더넷 입출력 모듈

ExpertDAQ EX9050-MTCP Modbus TCP 디지털 입출력 모듈

견적 받기

Expert DAQ 국내 정식 공급 파트너

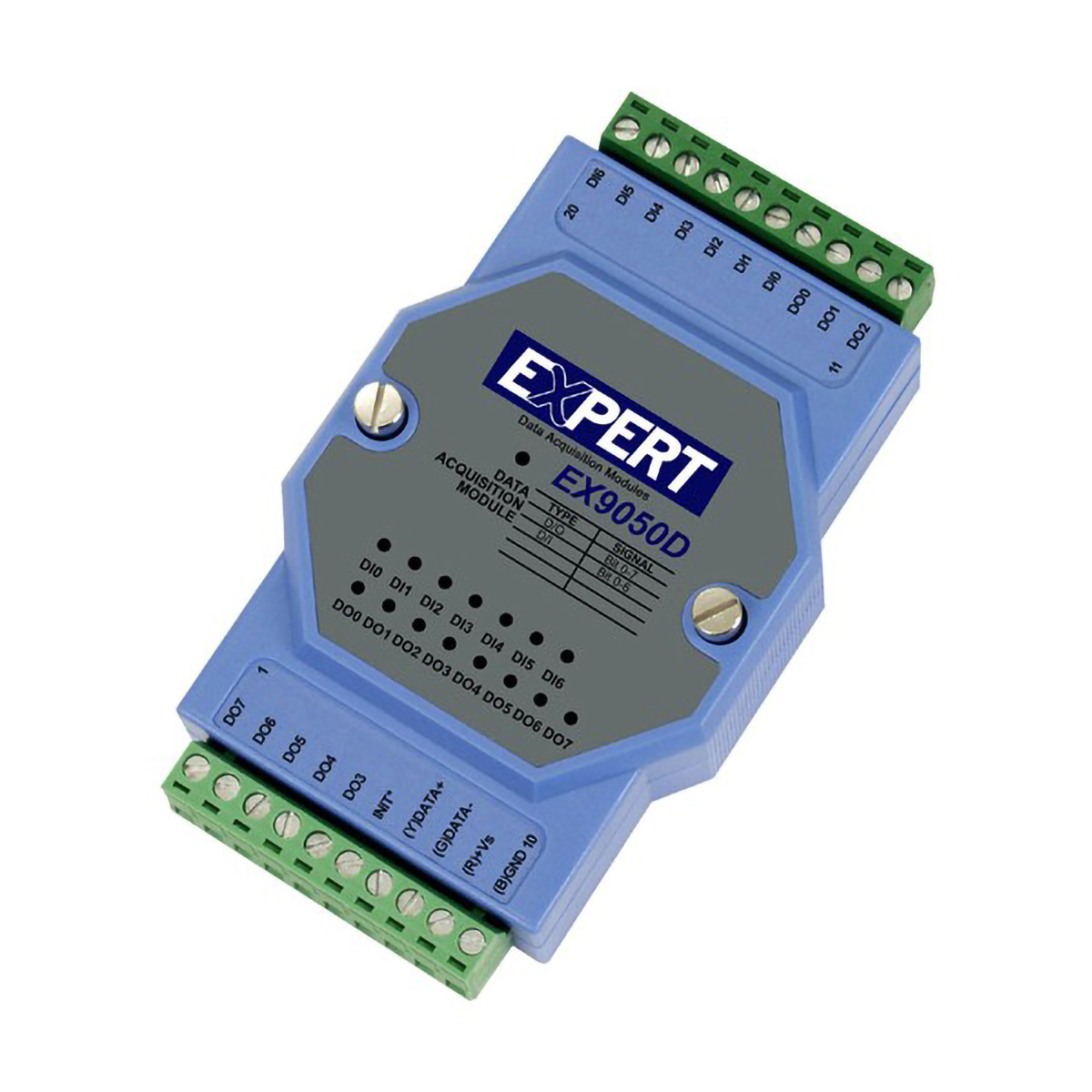

ExpertDAQ EX9050-MTCP는 접점 입력 12채널과 오픈 컬렉터 출력 6채널을 이더넷 Modbus TCP로 다루는 디지털 입출력 모듈(이더넷 DIO 모듈)입니다. 접점 감시와 펄스 계수, 부하 구동을 한 대에서 처리합니다.

입력마다 32비트 카운터가 있어 최대 1 kHz 펄스를 모듈이 직접 세므로, 유량계나 회전 센서의 펄스를 호스트 부담 없이 누적할 수 있습니다. 입출력은 3000 V로 절연되어 있으며, 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

12채널

접점 디지털 입력

6채널

오픈 컬렉터 출력

32비트

입력 카운터 비트 수

1 kHz

최대 입력 주파수

특징

입력 계수부터 알람 출력까지
처리하는 이더넷 DIO

핵심 특징현장에서 달라지는 점
접점 입력 12채널건접점과 습접점을 모두 받아 스위치와 센서 접점을 한 모듈에서 읽으므로 점수가 많은 제어반에서도 모듈 수가 줄어듭니다.
32비트 카운터펄스 신호를 모듈 안에서 세어 누적하므로 호스트가 폴링 사이에 놓치는 펄스가 줄어듭니다.
래치 기능짧게 들어왔다 사라지는 입력도 상태를 유지해 간헐 신호의 발생 이력을 놓치지 않습니다.
펄스 출력과 상하한 알람선택한 주파수의 펄스를 출력하거나 설정값 이탈 알람을 출력하므로 호스트 로직이 단순해집니다.
Modbus TCP 이더넷 연결PLC와 SCADA가 표준 프로토콜로 입출력을 읽고 쓰므로 별도 변환기 없이 이더넷 망에 연결됩니다.

입력 설계

건접점·습접점과
카운트 사양

입력 로직 0은 접점을 접지에 연결한 상태이고, 로직 1은 접점이 열린 상태(건접점)이거나 5~30 V가 인가된 상태(습접점)입니다. 설비 신호의 논리가 반대라면 유틸리티에서 입력 논리를 반전할 수 있습니다.

카운트는 32비트에 오버플로 비트 1개가 더해지고 입력 주파수는 최대 1 kHz입니다. 이 속도를 넘는 펄스는 계수하지 못하므로 엔코더나 고속 유량계는 신호 주파수를 먼저 확인하세요.

접점 12채널의 결선

건접점은 접점 한쪽을 공통 접지에 묶고 다른 쪽을 입력 단자에 연결합니다. 습접점은 외부 전원이 접점을 거쳐 입력으로 들어오므로 전원 극성과 5~30 V 범위를 확인한 뒤 결선합니다.

출력 설계

NPN 출력 6채널의
부하 연결

출력은 NPN 오픈 컬렉터 방식으로 채널당 최대 500 mA, 30 V까지 구동합니다. 부하용 전원은 모듈 밖에서 준비하고, 릴레이나 솔레노이드처럼 유도성 부하는 역기전력 보호 소자를 함께 연결하세요.

사용 방법

EX9050-MTCP 12입력 6출력
유틸리티 설정과 ASCII 명령

EX9050-MTCP는 PC에서 EX9000-MTCP Utility로 모듈을 찾아 IP와 입출력 모드를 설정합니다. 운전 중에는 상위 프로그램이 TCP 502 포트의 Modbus TCP나 UDP 1025 포트의 ASCII 명령으로 입력을 읽고 출력을 제어합니다.

소프트웨어·도구하는 일
EX9000-MTCP Utility모듈 검색, IP 설정, 입력 카운터·래치와 출력 펄스 모드 설정, Test 탭에서 입출력 시험
Built-in Web Server모듈에 내장된 웹 서버(TCP 포트 80)
TCPDAQ DLL / ActiveX자체 프로그램에서 모듈을 제어하는 라이브러리(데모 Example.zip 제공)
Modbus/TCP · ASCII 명령PLC·SCADA 연동(TCP 502)과 문자열 명령 제어(UDP 1025)

처음 연결하는 순서

순서할 일
1전원 단자에 10~30 VDC를 연결하고 RJ45 포트를 이더넷 스위치에 연결합니다.
2제조사 다운로드 영역에서 EX9000-MTCP Utility(EX9000MTCP_V852.7z)와 사용자 매뉴얼을 내려받아 PC에 설치합니다.
3모듈의 기본 IP는 10.0.0.1(서브넷 마스크 255.255.255.0)이므로 PC를 같은 서브넷에 두고, 출하 IP가 같은 모듈은 한 대씩 연결하세요.
4유틸리티를 실행해 목록에 나타난 모듈을 고르고 기본 암호 00000000을 입력한 뒤 IP를 현장 네트워크에 맞게 바꿉니다.
5입력 채널을 카운터나 래치로 사용하려면 채널 모드를 바꾸고 Update를 눌러 적용합니다.
6유틸리티의 Test 탭에서 표시등을 눌러 입력 상태를 읽고 출력을 켜고 끄며 결선을 확인합니다.

EX9000-MTCP DIO ASCII 명령 예시

명령하는 일
@aa입출력(DIO) 상태 읽기
#aa00dd디지털 출력 전체 쓰기
#aa1n0d디지털 출력 채널 하나 설정
#aan입력 카운터 하나의 값 읽기
$aaCn입력 카운터 하나의 값 지우기
$aa7입력 래치 상태 읽기

aa는 모듈 주소, n은 채널 번호입니다. ASCII 명령은 UDP 1025 포트로 보내며, 응답 형식은 설치한 버전의 사용자 매뉴얼 6장에서 확인하세요.

입력 카운터는 채널마다 하위 워드와 상위 워드 두 주소를 차지합니다. Modbus TCP로 누적값을 읽을 때는 두 레지스터를 함께 읽으세요.

사양

EX9050-MTCP의 입력 12채널과
출력 6채널 사양

항목사양
통신 인터페이스이더넷 10/100 Mbit, RJ45 + 터미널 블록
프로토콜Modbus TCP
디지털 입력12채널 단일 종단
입력 로직 레벨로직 0: 접점 접지 연결 / 로직 1: 접점 열림(건접점) 또는 5 – 30 V(습접점)
입력 카운트32비트, 오버플로 비트 1개
최대 입력 주파수1 kHz
입력 로직 반전유틸리티에서 설정
래치 기능모든 입력 채널 지원
디지털 출력6채널 오픈 컬렉터, NPN, 최대 500 mA, 최대 30 V
절연3000 V
부가 기능펄스 출력, 펄스 주파수 선택, 상한·하한 알람
전원 / 소비전력10 – 30 VDC / 최대 2.0 W
설치 방식 / 크기 / 무게DIN 레일 / 100 × 70 × 25 mm / 135 g
동작 온도-25 – 75 °C
보관 온도-40 – 85 °C
규격CE / FCC / WEEE / RoHS

활용 분야

접점 감시와 펄스 계수가
필요한 현장

  • 접점 감시 — 스위치와 릴레이 접점 상태를 이더넷으로 읽어 설비 가동 상황을 파악합니다.
  • 펄스 계수 — 유량계와 회전 센서의 펄스를 32비트 카운터로 누적합니다.
  • 장치 제어 — 채널당 500 mA까지 구동하는 출력 6채널로 솔레노이드와 릴레이를 켜고 끕니다.
  • 설비 알람 — 설정한 상한이나 하한을 넘으면 알람 기능이 동작해 경보 장치를 구동합니다.

선택 가이드

출력 방식과 포트 구성으로 고르는
Modbus TCP 모듈

이럴 때 (현장 조건)권장 모델선택 이유
입력 12채널과 일반 출력 6채널이 필요할 때EX9050-MTCPNPN 출력 6채널에 펄스 출력과 상하한 알람을 갖춰 일반 제어와 경보를 한 모듈로 처리합니다.
카운터·주파수 출력이 필요할 때EX9051-MTCP일반 출력 2채널에 카운터·주파수 출력 2채널을 더해 주파수 신호를 다른 장치로 보낼 수 있습니다.
출력 전류가 채널당 1 A로 커야 할 때EX9055-MTCPP-MOSFET 출력 8채널이 채널당 1 A까지 구동해 출력 전류가 큰 부하에 맞습니다.
모듈을 이더넷 2포트로 이어 쓸 때EX9250-MTCP듀얼 LAN 데이지 체인 구조라 모듈끼리 차례로 이어 연결할 수 있습니다.

구성·옵션

EX9050-MTCP
설치 조건과 규격

항목내용
품번EX9050-MTCP
설치DIN 레일, 100 × 70 × 25 mm, 135 g
규격CE / FCC / WEEE / RoHS
