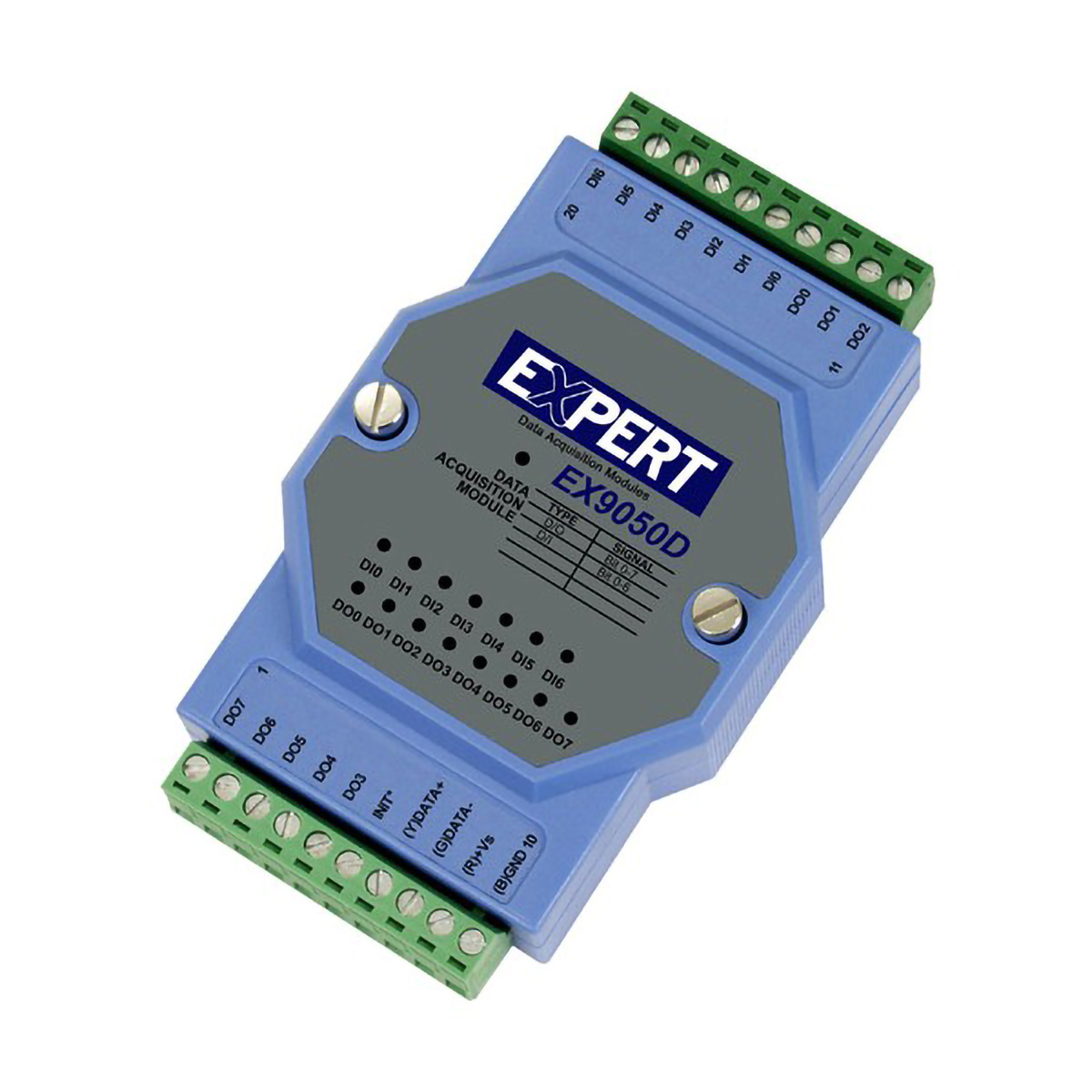

ExpertDAQ EX9050 RS485 디지털 입출력 모듈

견적 받기

Expert DAQ 국내 정식 공급 파트너

ExpertDAQ EX9050은 전 채널 절연 입력 7채널과 오픈 컬렉터 출력 8채널을 한 대에 담은 RS485 디지털 입출력 모듈(RS485 DIO 모듈)입니다. 제어반의 접점 상태를 수집하고 표시등 같은 소형 부하를 구동합니다.

입력 7채널이 모두 절연되어 있어 접점 회로와 모듈 내부 회로가 분리됩니다. 한 라인에 모듈 256개를 최대 1,200 m 거리까지 연결할 수 있고, 통신 속도는 1200~115200 bps 범위에서 고릅니다. 출력은 채널당 30 mA로 표시등 같은 신호용 부하에 맞춘 규격이며, 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

7채널

절연 디지털 입력

8채널

오픈 컬렉터 출력

256개

네트워크당 연결 모듈 수

1,200 m

중계기 없는 연장 거리

특징

EX9050의 절연 입력
7채널 구조

핵심 특징현장에서 달라지는 점
전 채널 절연 입력접점 회로의 노이즈가 모듈 내부 회로로 넘어오는 경로를 줄여 오동작에 따른 재점검 횟수를 낮춥니다.
로직 1 입력 3.5~30 V낮은 전압의 전자 신호와 24 V 계열 접점을 같은 입력 규격으로 받아 신호원이 섞인 제어반에서도 모듈 종류를 통일합니다.
오픈 컬렉터 출력 8채널표시등과 신호용 소형 부하를 직접 구동하므로 간단한 상태 표시에 별도 출력 보드가 필요 없습니다.
호스트·모듈 워치독통신이나 모듈 동작이 멈추면 감지하므로 원격 설비의 정지 상태를 늦게 발견하는 일이 줄어듭니다.
DIN 레일 또는 벽면 설치DIN 레일 키트와 벽면 키트가 함께 들어 있어 제어반 안은 물론 패널 벽면에도 부착할 수 있습니다.

신호 정격

입력 레벨과
출력 정격 맞추기

입력 로직 0은 0~1 V, 로직 1은 3.5~30 V이며 입력 임피던스는 3 kΩ입니다. 접점 전원이 24 V라면 별도 분압 없이 연결하고, 5 V 이하 신호는 로직 1의 하한 3.5 V를 넘는지 먼저 확인하세요.

출력은 오픈 컬렉터 방식으로 최대 30 V, 채널당 30 mA까지 흐릅니다. 표시등이나 포토커플러를 구동하기에 알맞은 크기이므로, 릴레이 코일이 이보다 큰 전류를 요구한다면 출력 정격이 큰 모델을 검토하세요.

입력 7채널과 출력 8채널의 단자 배치

입력과 출력 단자가 같은 스크류 터미널 블록 계열로 배열되어 결선 방향이 일정하고, 통신선과 전원선은 별도 단자에 연결합니다. 전원은 10~30 VDC, 소비전력은 최대 1.7 W입니다.

네트워크 구성

RS485 라인당 256개와
통신 속도 선택

RS485 네트워크 하나에 모듈을 최대 256개까지 연결할 수 있어, 입출력 점수가 늘어도 호스트 포트를 추가하지 않아도 됩니다. 통신 속도는 1200~115200 bps에서 정하며, 거리가 길수록 낮은 속도를 선택하세요.

사양

EX9050 입력 7채널과
출력 8채널 상세 사양

항목사양
통신 인터페이스RS-485 1포트, 스크류 터미널 블록
통신 속도1200 – 115200 bps
네트워크 규모RS485 네트워크당 최대 256개 모듈
통신 거리중계기 없이 최대 1,200 m
디지털 입력7채널 단일 종단, 전 채널 절연
입력 로직 레벨로직 0: 0 – 1 V / 로직 1: 3.5 – 30 V
입력 임피던스3 kΩ
디지털 출력8채널 오픈 컬렉터, 최대 30 V, 30 mA
보호 기능호스트 워치독, 모듈 워치독
전원10 – 30 VDC
소비전력최대 1.7 W
설치 방식 / 크기 / 무게DIN 레일 / 100 × 70 × 25 mm / 120 g
동작 온도-25 – +75 °C
보관 온도-40 – +85 °C
구성품DIN 레일 장착 키트, 벽면 장착 키트, 드라이버 CD, 매뉴얼

활용 분야

접점 수집과 신호 출력이
함께 필요한 현장

  • 제어반 신호 수집 — 접점 신호 7개를 RS485 라인으로 모아 호스트에 전달합니다.
  • 상태 표시 출력 — 채널당 30 mA 출력으로 운전, 경보 같은 표시등을 구동합니다.
  • 설비 원격 감시 — 멀리 떨어진 여러 제어반의 입력 상태를 RS485 라인 하나로 읽어 들입니다.
  • 시험 장치 — 스위치 신호를 입력으로 읽고, 결과에 따라 출력으로 장치의 동작 상태를 바꿉니다.

선택 가이드

입력 수와 출력 전류로 고르는
디지털 입출력 모듈

이럴 때 (현장 조건)권장 모델선택 이유
입력 7채널과 출력 8채널이 필요한 RS485 현장EX9050입력 7채널이 모두 절연되어 접점이 많은 제어반에 맞고, 출력은 채널당 30 mA 신호용입니다.
출력 전류를 더 크게 쓰고 입력은 4채널이면 될 때EX9044출력이 채널당 375 mA라 소형 릴레이를 직접 구동하고, 입력과 출력을 각각 절연합니다.
이더넷으로 연결하고 입력 12채널이 필요할 때EX9050-MTCPModbus TCP로 이더넷에 연결하며 출력 6채널이 채널당 500 mA까지 구동합니다.

구성·옵션

EX9050 설치 키트와
부속 구성품

항목내용
품번EX9050
설치DIN 레일 또는 벽면
기본 구성품DIN 레일 장착 키트, 벽면 장착 키트, 드라이버 CD, 매뉴얼
