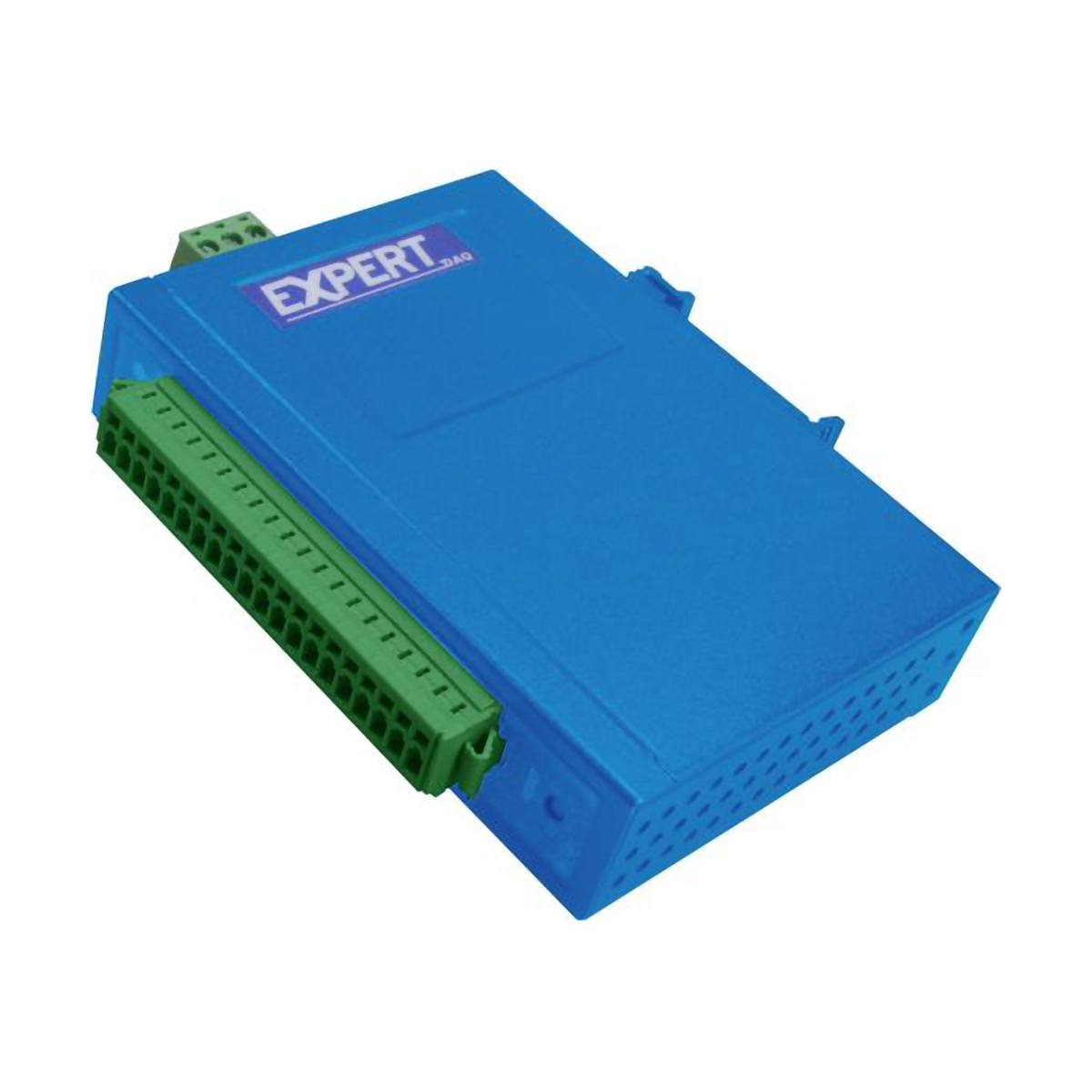

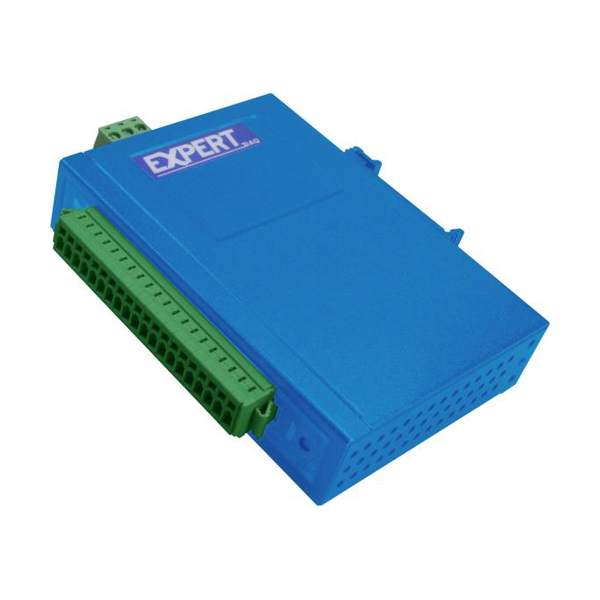

ExpertDAQ EX9250-MTCP 듀얼 LAN 디지털 입출력 모듈

견적 받기

Expert DAQ 국내 정식 공급 파트너

ExpertDAQ EX9250-MTCP는 이더넷 RJ-45 포트 2개로 모듈을 데이지 체인 연결하는 듀얼 LAN 디지털 입출력 모듈(Dual LAN DIO 모듈)입니다. 절연 입력 10채널과 NPN 출력 6채널은 3750 Vrms 광 절연으로 분리합니다.

자동 바이패스 보호를 갖춘 데이지 체인 구조라 스위치 포트 없이 모듈을 차례로 연결해 배선을 줄일 수 있습니다. 모듈 사이의 입출력 상태도 자동으로 동기화하므로 별도 PLC 로직 없이 원격 출력을 연동합니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

2포트

이더넷 데이지 체인

10채널

절연 디지털 입력

6채널

절연 NPN 출력

3750 Vrms

완전 광 절연

특징

데이지 체인과
DIO 동기화 구조

핵심 특징현장에서 달라지는 점
이더넷 2포트 데이지 체인모듈에서 다음 모듈로 케이블을 바로 연결하므로 스위치 포트와 배선 길이가 줄어듭니다.
자동 바이패스 보호체인 중간 모듈의 전원이 꺼져도 통신 경로를 유지하는 구조라 한 대가 정지해도 전체 체인에 미치는 영향을 줄입니다.
DIO 자동 동기화EX9250-MTCP 모듈 사이에서 입력과 출력을 원하는 대로 매핑해 호스트 없이도 신호를 주고받습니다.
입력 10채널·출력 6채널 절연건접점과 습접점을 받는 입력과 NPN 출력을 모두 광 절연으로 분리해 현장 노이즈를 줄입니다.
상태 LED명령 상태와 입력 10개, 출력 6개의 상태를 LED로 표시하므로 현장에서 배선 점검이 빨라집니다.

네트워크 구성

데이지 체인 구성과
호스트 연결

첫 번째 모듈의 포트 하나를 호스트 쪽 이더넷에 연결하고, 나머지 포트를 다음 모듈로 이어 가는 방식입니다. 프로토콜은 Modbus/TCP, TCP/IP, UDP, ICMP, ARP를 지원하며 ASCII 형식 명령도 사용할 수 있습니다.

네트워크 포트는 10/100 Base-T입니다. 체인 앞쪽 모듈일수록 뒤쪽 모듈의 통신이 이 모듈을 거쳐 가므로, 시운전 때 전원을 차단해 자동 바이패스 보호가 유지되는지 확인하세요.

두 개의 RJ-45 포트로 잇는 체인

체인 중간의 모듈은 두 포트를 모두 사용하고, 마지막 모듈은 포트 하나만 연결합니다. 구성이 단순해 모듈을 추가하거나 빼는 작업도 케이블 한 가닥을 옮기는 수준으로 끝납니다.

입출력 설계

입력 패턴으로
원격 출력 제어

입력 10채널(DI0~DI9)의 상태 패턴을 1/0 또는 토글 조건으로 지정하면 로컬이나 원격 출력(DO0~DO5) 하나를 켤 수 있습니다. 출력은 +5~30 VDC, 채널당 최대 500 mA의 NPN 오픈 컬렉터이고 DO 자동 꺼짐 시간 모드를 지원합니다.

입력에는 래치와 300 Hz 카운터(32비트와 오버플로 비트)가, 출력에는 채널당 300 Hz 펄스 기능이 있습니다.

사용 방법

EX9250-MTCP 듀얼 LAN
체인 연결과 설정 도구

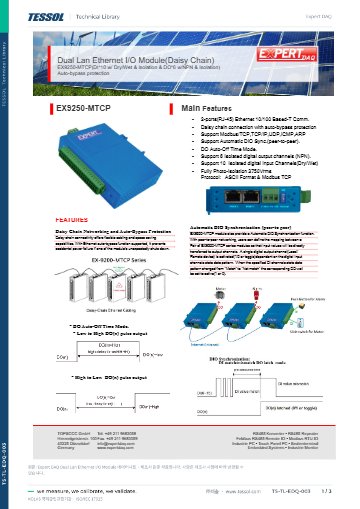

EX9250-MTCP는 Modbus/TCP와 ASCII 형식을 지원하는 듀얼 LAN 입출력 모듈입니다. 설정과 프로그램 개발에 필요한 Utility, Demo, DLL, Library, 매뉴얼은 제품 CD에 들어 있습니다.

소프트웨어·도구하는 일
Utility(제품 CD)모듈 설정용 유틸리티
DLL / Library / Demo(제품 CD)자체 프로그램에서 모듈을 제어하기 위한 라이브러리와 예제
Modbus/TCPPLC·SCADA에서 입출력 읽기, 로직 레벨 반전
ASCII 명령입출력 제어와 로직 레벨 반전

처음 연결하는 순서

순서할 일
1+10~+30 VDC 전원을 모듈마다 연결합니다.
2두 RJ-45 포트로 모듈을 데이지 체인으로 이어 이더넷에 연결합니다.
3제품 CD의 Utility와 매뉴얼을 PC에 설치해 모듈 설정을 진행합니다.
4모듈 사이에 입력과 출력을 연동하려면 Automatic DIO Synchronization 기능으로 짝이 되는 모듈의 DI와 DO를 매핑하세요.

사양

EX9250-MTCP 듀얼 LAN 모듈의
10입력 6출력 사양

항목사양
네트워크RJ-45 이더넷 10/100 Base-T 2포트, 자동 바이패스 보호 데이지 체인
프로토콜Modbus/TCP, TCP/IP, UDP, ICMP, ARP, ASCII 형식 지원
디지털 입력절연 10채널(DI0 – DI9), 건접점·습접점
입력 부가 기능입력 래치, 300 Hz 카운터(32비트 + 오버플로 비트), 로직 레벨 반전(ASCII·Modbus 명령)
디지털 출력절연 6채널(DO0 – DO5), NPN 오픈 컬렉터, +5 – 30 VDC, 채널당 최대 500 mA
출력 부가 기능채널당 300 Hz 펄스 출력, 로직 레벨 반전(ASCII·Modbus TCP), DO 자동 꺼짐 시간 모드
절연완전 광 절연 3750 Vrms
피어 투 피어EX9250-MTCP 모듈 사이 DIO 자동 동기화, 입력과 출력을 원하는 대로 매핑
표시등명령 상태 LED, 입력 10개와 출력 6개의 상태 LED
전원+10 – +30 VDC
소비전력일반 3.5 W
동작 온도10 – 70 °C
습도5 – 95 %RH, 결로 없음

활용 분야

분산 입출력을
이어 붙이는 현장

  • 분산 설비 입출력 — 떨어진 설비마다 모듈을 두고 이더넷 케이블로 차례로 연결해 한 포트로 수집합니다.
  • 연동 제어 — 한 설비의 입력 패턴에 따라 다른 설비의 출력을 켭니다.
  • 배선 절감 — 모듈 사이 신호를 자동으로 동기화해 제어반 사이 신호 배선을 줄입니다.
  • 카운팅과 펄스 — 300 Hz 카운터와 펄스 출력으로 가벼운 계수와 펄스 제어를 처리합니다.

선택 가이드

입출력 구성에 맞는
ExpertDAQ 모듈 선택

이럴 때 (현장 조건)권장 모델선택 이유
여러 모듈을 체인으로 잇고 서로 신호를 맞춰야 할 때EX9250-MTCP이더넷 2포트 데이지 체인과 모듈 사이 DIO 동기화를 갖춰 스위치 포트와 PLC 로직 부담이 줄어듭니다.
이더넷 1포트에 입력이 12채널 필요할 때EX9050-MTCP입력이 12채널로 많고, NPN 출력 6채널도 채널당 500 mA까지 구동합니다.
출력 전류가 채널당 1 A로 커야 할 때EX9055-MTCPP-MOSFET 출력 8채널을 갖춰 채널당 1 A의 큰 부하 전류에 대응합니다.

구성·옵션

EX9250-MTCP 전원과
사용 환경

항목내용
품번EX9250-MTCP
전원+10 – +30 VDC, 일반 3.5 W
사용 환경동작 10 – 70 °C, 습도 5 – 95 %RH, 결로 없음

관련 제품

EX9250-MTCP와 비교할
이더넷 입출력 모듈
