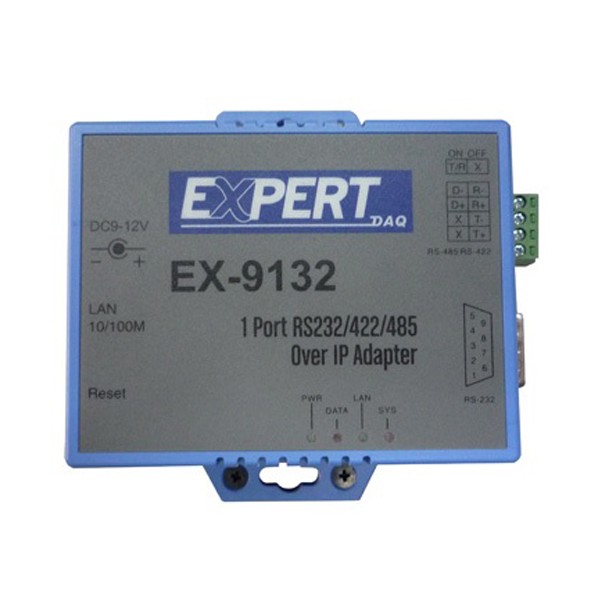

ExpertDAQ EX9132 RS232/422/485 to 이더넷 컨버터

ExpertDAQ EX9132 RS232/422/485 to 이더넷 컨버터

MODEL
EX9132
브랜드
EXPERT DAQ
제품 자료
제품문의 구매하기

시리얼 규격과 관계없이
장비를 이더넷에 잇는 변환기

ExpertDAQ EX9132 시리얼-이더넷 변환기

견적 받기

Expert DAQ 국내 정식 공급 파트너

ExpertDAQ EX9132는 RS232, RS422, RS485 가운데 하나를 선택해 시리얼 장비 1대를 TCP/IP 네트워크에 연결하는 시리얼-이더넷 변환기(시리얼 디바이스 서버)입니다. 연결한 장비는 이더넷과 인트라넷, 인터넷 어디서든 원격으로 제어할 수 있습니다.

플라스틱 케이스 안에 36.864 MHz 8비트 CPU와 RAM 32 KB를 내장했고, 접속 비밀번호와 워치독으로 무인 현장의 보안과 장애 복구에 대비합니다. 현장 시리얼 규격이 무엇이든 한 모델로 대응하는 이 변환기는 (주)테솔이 국내에 공식 공급합니다.

1포트

RS232/422/485 중 선택

10/100 Mbps

자동 감지 이더넷

1.5 kV

이더넷 마그네틱 절연

DC 9~12 V

입력 전원, 소비전류 500 mA

특징

RS232/422/485를 고르는
단일 포트 시리얼 변환기

핵심 특징현장에서 달라지는 점
RS232/422/485 선택현장 장비가 세 규격 중 무엇이든 같은 모델로 대응하므로 예비품 종류를 하나로 줄입니다.
TCP 서버·클라이언트, UDP 모드상위 프로그램이 접속을 받는 구조와 변환기가 먼저 접속하는 구조를 모두 지원하므로 기존 시스템 설계에 맞춰 적용할 수 있습니다.
접속·설정 비밀번호인트라넷이나 인터넷으로 노출되는 장비에 무단 접속과 설정 변경이 일어나는 것을 막습니다.
워치독과 리셋 키무인 설치 위치에서 변환기가 멈춰도 자동으로 재기동하고, 그래도 복구되지 않으면 본체의 리셋 키로 초기화합니다.
RS-422/485 내장 터미네이터버스 종단에 저항을 따로 달 필요가 없어 배선 작업이 줄어듭니다.
PWR·DATA·LAN·SYS LED전원, 데이터 흐름, 네트워크 연결, 시스템 상태를 표시등으로 구분해 장애 위치를 빠르게 좁힙니다.

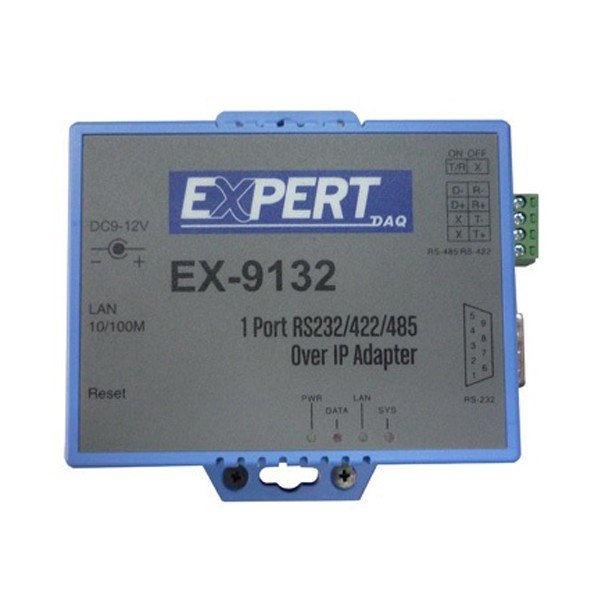

EXPERT DAQ EX9132 - 상단 라벨과 전원 단자, 이더넷 포트가 보이는 컨버터
상단 라벨과 전원 단자, 이더넷 포트가 보이는 컨버터

보안·보호

원격 접속에 필요한
보호 장치 구성

EX9132는 HTTP 브라우저나 COM 포트로 설정하며, 설정과 접속에 비밀번호를 각각 지정할 수 있습니다. 이더넷 쪽은 1.5 kV 마그네틱 절연, 모든 신호선은 15 kV ESD 보호를 적용해 낙뢰성 노이즈가 잦은 배선 환경에서도 입력부를 지킵니다. RS-422/485 서지 보호는 선택 사양으로 추가할 수 있습니다.

프로토콜 스택과 접속 방식

ARP, IP, ICMP, UDP, TCP, HTTP, DHCP 프로토콜을 지원하므로 고정 IP는 물론 DHCP 환경에서도 주소를 받아 네트워크에 합류합니다. 연결할 때는 접속 비밀번호를 요구해 허가받지 않은 접근을 막습니다.

시리얼 설정

시리얼 통신 파라미터
설정 범위

시리얼 속도는 300 bps~115.2 kbps이며 패리티(없음·홀수·짝수), 데이터 비트(7 또는 8), 정지 비트(1 또는 2)를 조합해 설정합니다. 연결할 장비의 통신 값이 정해져 있다면 변환기도 이 조합 안에서 같은 값으로 맞추세요.

사용 방법

EX9132 시리얼-이더넷 변환기
IP 설정과 통신 시험

EX9132는 Windows용 장치 관리 유틸리티 ExpertDAQETM으로 IP를 정하고, 나머지 설정은 웹 브라우저의 설정 페이지에서 합니다. 동작 모드는 TCP 서버, TCP 클라이언트, UDP 가운데 고릅니다.

소프트웨어·도구하는 일
ExpertDAQETMUDP 브로드캐스트로 변환기를 찾고 IP 주소 설정
웹 브라우저(Controller Setup)IP, 소켓 형식과 포트, 시리얼 통신 속도 설정
Virtual COM driver원격 시리얼 포트를 PC의 COM 포트로 연결
HyperTerminalTCP/IP(Winsock) 연결과 COM 포트 연결로 송수신 시험

처음 연결하는 순서

순서할 일
1DC 9~12 V(500 mA) 전원을 연결해 초록색 PWR LED가 켜지는지 확인합니다.
2RJ-45 포트를 스위치나 허브에 연결하고 LAN LED가 켜지는지 확인합니다.
3시리얼 장비를 RS-232는 DB9 포트에, RS-422/485는 터미널 블록에 연결합니다.
4ExpertDAQETM을 실행해 변환기를 찾아 IP를 지정하며, 설정 중에는 네트워크의 다른 변환기를 끄거나 분리하세요.
5브라우저 주소 칸에 변환기 IP를 입력해 설정 페이지에 로그인하고 소켓 형식(TCP Server 등), 포트 번호, 통신 속도를 정합니다.
6HyperTerminal 두 개를 TCP/IP(Winsock)와 COM 포트로 각각 열어 한쪽에서 입력한 문자가 다른 쪽에 나타나는지 확인합니다.

시리얼 통신용 소켓 포트는 보통 4660을 사용하며, 매뉴얼은 1000보다 큰 번호를 권합니다. 설정을 처음 상태로 되돌리려면 전원을 끈 뒤 Reset 버튼을 누른 채 전원을 넣고 5초간 유지하세요.

사양

EX9132
시리얼 1포트 변환기 사양

항목사양
이더넷RJ-45, 10/100 Mbps 자동 감지
지원 프로토콜ARP, IP, ICMP, UDP, TCP, HTTP, DHCP
동작 모드TCP 서버 / TCP 클라이언트 / UDP
연결 보안연결 시 접속 비밀번호
시리얼 규격RS232 / RS422 / RS485 1포트
시리얼 속도300 bps ~ 115.2 kbps
패리티없음 / 홀수 / 짝수
데이터 비트7 또는 8비트
정지 비트1 또는 2비트
CPU8비트, 36.864 MHz
메모리RAM 32 KB / ROM 64 KB
터미네이터RS-422/485 내장 터미네이터 저항
표시등PWR · DATA · LAN · SYS LED 4개
절연이더넷 1.5 kV 마그네틱 절연
ESD 보호모든 신호 15 kV ESD
서지 보호RS-422/485 서지 보호 선택 사양
설정 방식HTTP 브라우저 또는 COM 포트
설정·접속 보안설정 비밀번호, 접속 비밀번호
안정화 기능워치독, 리셋 키
전원스위칭 전원 회로, DC 9 ~ 12 V, 500 mA
동작 온도0 ~ 60 °C
보관 온도-10 ~ 70 °C
외형 치수90 × 90 × 26 mm
무게105 g
케이스플라스틱

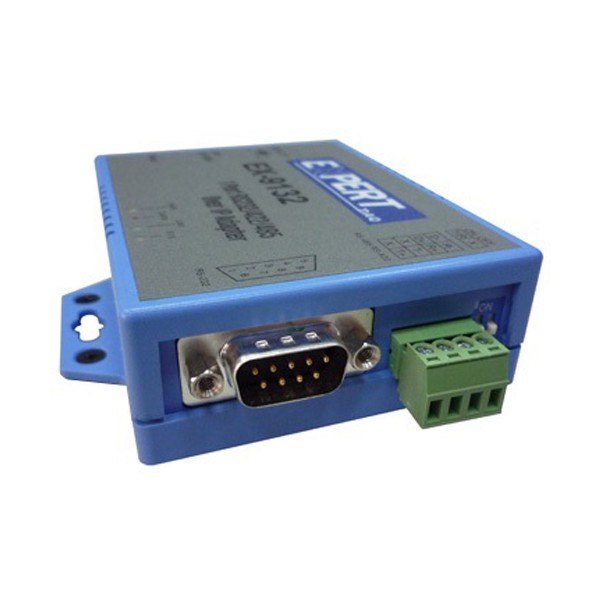

EXPERT DAQ EX9132 - 직렬 DB9 커넥터와 녹색 단자대가 보이는 측면
직렬 DB9 커넥터와 녹색 단자대가 보이는 측면

활용 분야

이기종 시리얼 장비의
네트워크 편입

  • 공장 설비 — 시리얼 PLC와 계측기를 이더넷 감시 시스템에 연결합니다.
  • 건물 제어 — 시리얼 방식 제어 장비를 LAN으로 묶어 중앙에서 호출합니다.
  • 원격 모니터링 — 인터넷을 경유해 시리얼 장비의 데이터를 주고받습니다.
  • 장비 교체 회피 — 기존 RS232·RS485 장비를 그대로 두고 네트워크 접속 경로만 추가합니다.

선택 가이드

시리얼 규격과 포트 수로 고르는
ExpertDAQ 변환기

이럴 때 (현장 조건)권장 모델선택 이유
장비 규격이 현장마다 달라 한 모델로 통일하고 싶을 때EX9132RS232/422/485 가운데 하나를 골라 쓸 수 있어 예비품을 한 모델로 통일합니다.
RS232 장비만 연결하고 가상 COM을 쓸 때EX9132C-RS232RS232 전용 모델로 AutoPro 보율 전환과 가상 COM 소프트웨어를 지원합니다.
RS485 장비 한 대를 연결할 때EX9132C-RS485RS422/RS485 전용 모델이라 RS485 장비 한 대를 연결하는 데 맞고, 스크류 터미널 블록을 사용합니다.
RS232와 RS485를 동시에 연결할 때EX9133C-2두 종류 포트를 한 대에 갖춰 RS232와 RS485 장비를 동시에 연결하는 DIN 레일형입니다.
