ExpertDAQ EX9133C-2는 이더넷 1포트를 RS232 1포트와 RS422/RS485 1포트로 나누는 DIN 레일형 이더넷-시리얼 변환기(시리얼 디바이스 서버)입니다. 서로 다른 규격의 시리얼 장비 두 대를 LAN에 동시에 연결하므로 원격에서 감시하고 제어할 수 있습니다.

본체는 가로세로 90 × 60 mm, 두께 20 mm, 무게 100 g으로 작아 제어반 레일 한 칸에 들어갑니다. 0~70 °C 환경에서 동작하며 소비전력은 최대 3.5 W입니다. 기존 시리얼 설비를 교체하지 않고 네트워크에 연결하려는 현장을 위해 (주)테솔이 국내에 공식 공급합니다.

2포트

RS232 1개와 RS422/485 1개

300~115,200 bps

두 시리얼 포트 공통 속도

1500 V

장비 간 절연 전압

9~24 VDC

직류 전원 입력 범위

특징

두 종류의 시리얼을
하나의 IP로 묶는 변환기

핵심 특징현장에서 달라지는 점
RS232 + RS422/RS485 동시 수용단거리 RS232 계측기와 다점 RS485 장비를 변환기 한 대로 묶으므로 장비 종류별로 변환기를 따로 구입하지 않아도 됩니다.
10/100 Mbit RJ45 이더넷사내 LAN 스위치에 일반 랜 케이블로 접속하므로 시리얼 케이블을 제어실까지 끌어올 필요가 없습니다.
웹 인터페이스 설정브라우저에서 구성 값을 모두 바꿀 수 있어 전용 설정 프로그램 없이 현장 노트북 한 대면 충분합니다.
ASCII · Modbus RTU 프로토콜산업용 계측기와 컨트롤러가 흔히 사용하는 두 프로토콜을 그대로 지원하므로 기존 통신 프로그램을 수정하지 않아도 됩니다.
1500 V 절연접지 전위가 다른 설비를 한 제어반에 모아도 전위차가 신호선으로 넘어오는 것을 막아 포트 손상을 줄입니다.
0~70 °C 동작 범위환기가 제한된 제어반 내부에서도 동작 온도에 여유가 있어 계절에 따른 설치 조건 변화에 덜 민감합니다.

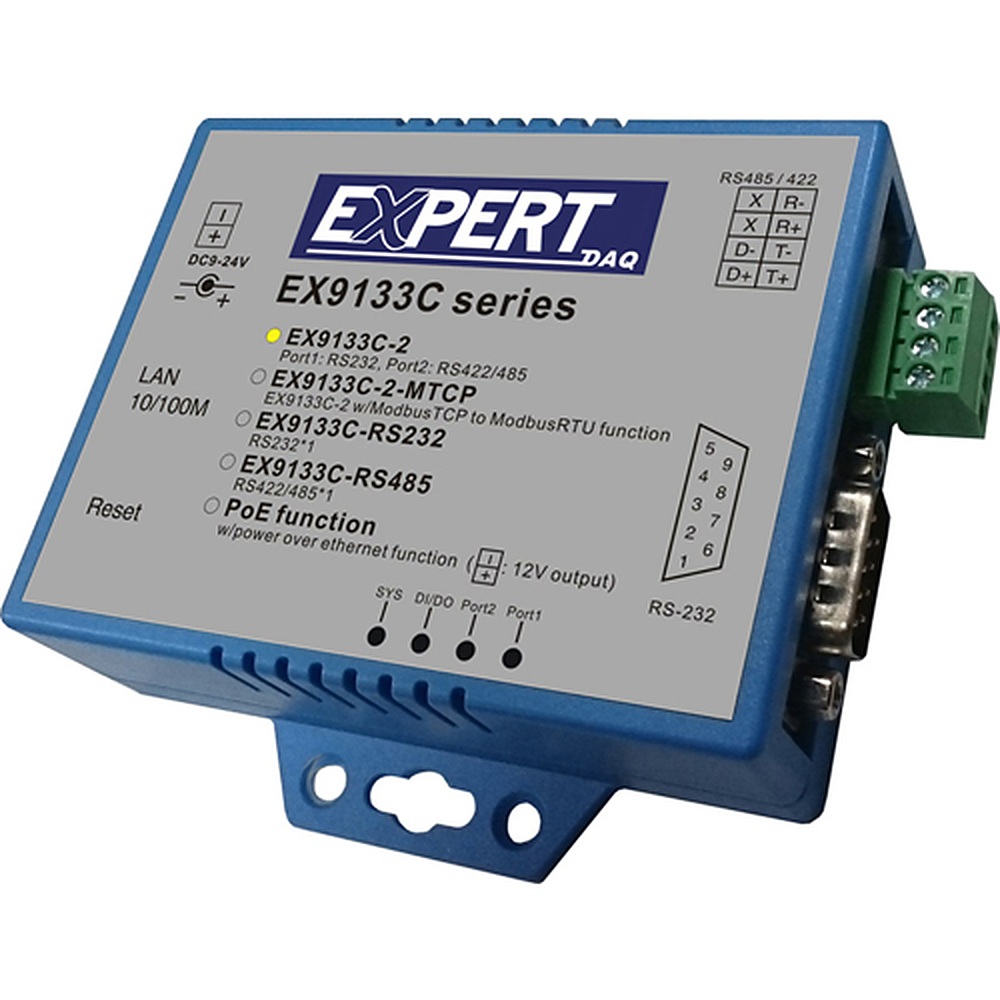

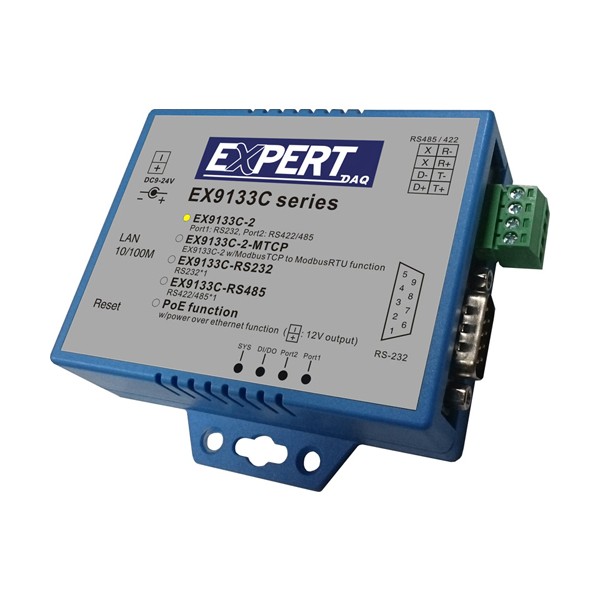

EXPERT DAQ EX9133C-2 - 시리얼 포트가 보이는 이더넷 컨버터 외형
시리얼 포트가 보이는 이더넷 컨버터 외형

포트 운용

두 포트의 역할과
배선 방식

RS232 포트는 DB9 암 커넥터, RS422/RS485 포트는 터미널 블록으로 나뉘어 있어 배선 방식이 서로 다릅니다. 두 포트 모두 300~115,200 bps 범위에서 각각 설정하므로, 저속 구형 계측기와 고속 컨트롤러를 한 대에 함께 연결해도 속도 설정이 충돌하지 않습니다.

PC 쪽에는 Windows용 가상 COM 소프트웨어(무료 다운로드)를 설치해 원격 시리얼 포트를 로컬 COM 포트처럼 인식시킵니다. COM 포트 번호만 지정하던 기존 프로그램은 코드를 고치지 않고 그대로 사용할 수 있습니다.

시리얼 두 포트 배선 구성

DB9 커넥터에는 RS232 장비를, 터미널 블록에는 RS422/RS485 장비를 연결하고 이더넷 쪽은 LAN 스위치로 올립니다. 전원 입력 범위가 9~24 VDC여서 제어반의 직류 전원 모듈을 그대로 사용할 수 있습니다.

설치

DIN 레일 설치와
9~24 VDC 전원 구성

DIN 레일 설치가 기본이어서 제어반 안에 90 × 60 × 20 mm 크기만큼의 자리만 확보하면 됩니다. 보관 온도는 -10~85 °C로 동작 범위보다 넓어 창고 보관이나 운송 중 온도 변화에도 부담이 적습니다. 12 V 전원 어댑터는 주문할 때 요청하는 옵션으로 별도 공급됩니다.

사용 방법

EX9133C-2 두 포트 변환기
포트별 설정과 통신 시험

EX9133C-2는 EXBrowser.exe로 IP를 지정하고, 웹 브라우저에서 RS232 포트와 RS422/RS485 포트의 시리얼·소켓 조건을 각각 설정합니다. 운영 모드는 TCP Server, TCP Client, UDP Client 가운데 고릅니다.

소프트웨어·도구하는 일
EXBrowser.exeWindows용 장치 관리 유틸리티, 변환기 검색과 IP 지정
웹 브라우저 설정 페이지포트별 통신 속도·패리티와 소켓 포트·형식, 네트워크(DHCP) 설정
Windows용 가상 COM 소프트웨어원격 시리얼 포트를 PC의 COM 포트로 인식
HyperTerminalTCP/IP(Winsock)와 COM 포트로 송수신 시험

처음 연결하는 순서

순서할 일
19~24 VDC 전원을 DC 잭에 연결하고 RJ-45 포트를 LAN 스위치에 연결합니다.
2RS232 장비는 포트 1(DB9)에, RS422/RS485 장비는 포트 2(4핀 터미널 블록)에 연결합니다.
3EXBrowser를 실행해 변환기를 찾고 PC와 같은 서브넷의 IP를 지정합니다.
4브라우저로 변환기 IP에 접속해 로그인한 뒤 포트마다 통신 속도와 소켓 포트, 소켓 형식을 정하고 Update를 누르세요.
5약 5초 뒤 재시작하면 HyperTerminal로 포트 1의 소켓(예: 4660)과 로컬 COM 포트를 열어 문자가 오가는지 확인합니다.

사양

EX9133C-2
포트·전원 사양

항목사양
네트워크이더넷 1포트, 10/100 Mbit, RJ45
시리얼 포트RS232 1포트 (DB9 암) + RS422/RS485 1포트 (터미널 블록)
시리얼 속도300 ~ 115200 bps
지원 프로토콜ASCII / Modbus RTU
기능웹 인터페이스, Windows용 가상 COM 소프트웨어(무료 다운로드)
절연 전압1500 V
전원 입력9 ~ 24 VDC
최대 소비전력3.5 W
설치 방식DIN 레일
외형 치수90 × 60 × 20 mm
무게100 g
동작 온도0 ~ 70 °C
보관 온도-10 ~ 85 °C
규격CE / FCC / WEEE / RoHS

활용 분야

RS232·RS485 설비를
이더넷에 연결하는 현장

  • 공장 설비 — 시리얼 PLC와 RS485 계측기를 이더넷 감시 시스템에 연결합니다.
  • 건물 제어 — 시리얼 방식 공조·조명 컨트롤러를 LAN 상위 시스템에서 호출합니다.
  • 원격 모니터링 — 현장 시리얼 장비의 데이터를 네트워크 너머 서버로 전송합니다.
  • 구형 장비 유지 — RS232 계측기와 RS485 센서를 교체하지 않고 이더넷 환경에 편입합니다.

선택 가이드

시리얼 구성에 맞는
이더넷 변환기 선택

이럴 때 (현장 조건)권장 모델선택 이유
RS232와 RS422/RS485 장비가 섞여 있을 때EX9133C-2한 대에 두 종류 포트가 있어 변환기 수가 줄어듭니다.
RS232 장비 한 대만 연결할 때EX9132C-RS232RS232 단일 포트만 갖춰 장비 한 대를 연결하는 구성이 단순합니다.
RS485 장비 한 대만 연결할 때EX9132C-RS485RS422/RS485 단일 포트를 스크류 터미널 블록으로 배선하는 구성입니다.
포트 한 개의 규격을 현장에서 바꿔 쓸 때EX9132RS232/422/485 가운데 하나를 골라 쓰는 단일 포트 모델이라 현장마다 규격이 달라도 대응할 수 있습니다.

구성·옵션

EX9133C-2 주문 시
요청하는 부속품

  • DIN 레일 장착 키트 — 제어반 레일에 본체를 고정할 때 사용합니다.
  • 전원 케이블 — 직류 전원 입력 배선용 케이블입니다.
  • 12 V 전원 어댑터 — 제어반 전원 모듈이 없는 환경에서 단독 구동할 때 사용합니다.

관련 제품

EX9133C-2와 함께 보는
이더넷 변환기
