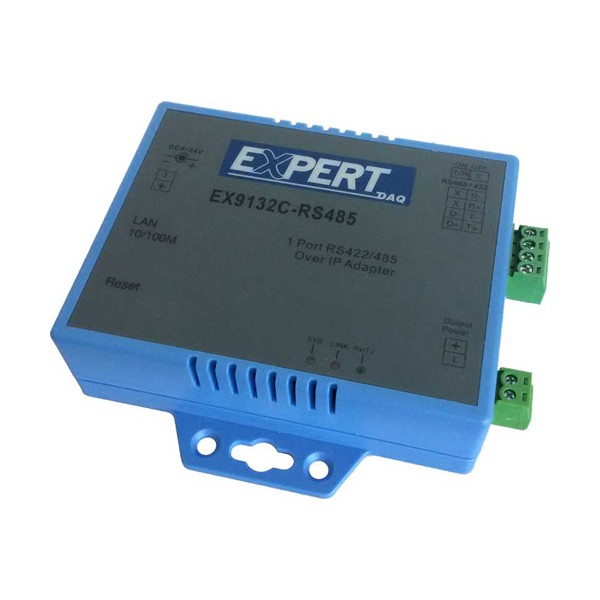

ExpertDAQ EX9132C-RS485 이더넷-RS422/RS485 변환기

견적 받기

Expert DAQ 국내 정식 공급 파트너

ExpertDAQ EX9132C-RS485는 RS485 또는 RS422 시리얼 포트 1개를 10/100 Base T 이더넷에 연결하는 이더넷-RS422/RS485 변환기(시리얼 디바이스 서버)입니다. 여러 장비가 물린 다점 버스도 이 포트 하나로 LAN 상위 시스템에 연결해 데이터를 전송합니다.

나사식 단자대에 전선을 직접 체결하는 구조라 커넥터를 따로 가공하지 않아도 됩니다. 송신 파라미터는 웹 인터페이스에서 조정하고, 소비전력은 3.5 W입니다. 확장 온도 범위를 지원하는 이 변환기는 (주)테솔이 국내에 공식 공급합니다.

1포트

RS485 또는 RS422 터미널

300~115,200 bps

시리얼 통신 속도 범위

10/100

Base T 이더넷, RJ45

LED

동작 상태 표시등

특징

RS485 다점 버스를
LAN으로 잇는 변환기

핵심 특징현장에서 달라지는 점
RS485/RS422 스크류 터미널커넥터를 가공하지 않고 전선을 바로 체결하므로 현장 배선이 빠릅니다.
웹 인터페이스 설정송신 파라미터를 브라우저에서 조정하므로 현장 노트북 한 대로 개통할 수 있습니다.
Windows용 가상 COM기존 PC 모니터링 프로그램이 COM 포트 방식 그대로 원격 버스에 접속하므로 프로그램을 고치지 않아도 됩니다.
확장 온도 범위확장 온도 범위를 지원하므로 설치 위치의 온도 변화에 여유를 두고 변환기를 배치할 수 있습니다.
이더넷 연결스위치까지 랜 케이블만 연결하므로 RS485 배선 연장 비용이 줄어듭니다.

버스 연결

RS485 단자 배선과
PC 연동 순서

RS485는 한 쌍의 선에 여러 장비를 병렬로 연결하는 다점 구조입니다. 변환기를 버스의 한쪽 끝에 두고 네트워크에 연결하면 현장에 PC를 따로 두지 않아도 서버가 장비를 직접 호출할 수 있습니다. 서버 쪽 프로그램이 COM 포트 방식이라면 가상 COM 소프트웨어를 설치해 원격 포트를 COM 번호에 할당하세요.

RS485 장비 여러 대와 변환기 연결

변환기 터미널에서 나온 선이 현장의 RS485 장비를 차례로 잇고, 이더넷 쪽은 스위치로 연결됩니다. 모니터링 PC는 가상 COM으로 이 버스를 로컬 포트처럼 사용합니다.

사용 방법

EX9132C-RS485 버스 변환기
단자 배선과 웹 설정 순서

EX9132C-RS485는 EXBrowser.exe로 IP를 지정하고 웹 브라우저에서 시리얼·소켓 조건을 설정하는 RS485/RS422 변환기입니다. PC 쪽 프로그램이 COM 포트 방식이면 가상 COM 드라이버로 원격 버스에 접속합니다.

소프트웨어·도구하는 일
EXBrowser.exeLAN 구간의 변환기 검색과 IP 지정(Modify IP)
웹 브라우저(Login Setting / Parameter Setting)네트워크, 소켓 포트·형식, 통신 속도·패리티 설정
Virtual COM원격 RS485 포트를 Windows의 COM 번호에 할당
Hyper TerminalTCP/IP와 COM 포트로 송수신 확인

처음 연결하는 순서

순서할 일
1RS485 장비는 터미널 블록의 Data+(D+)와 Data-(D-)에, RS422 장비는 Rx+, Rx-, Tx+, Tx-에 연결합니다.
29~24 VDC 전원과 RJ-45 LAN 케이블을 연결합니다.
3EXBrowser에서 변환기를 선택하고 Modify IP로 PC와 같은 서브넷의 주소를 지정합니다.
4브라우저로 변환기 IP에 접속해 Login Setting에서 로그인하고 Parameter Setting에서 소켓 포트(기본 4660)와 통신 조건을 정하세요.
5Update를 누르면 약 5초 뒤 재시작하며, 이후 Hyper Terminal이나 가상 COM으로 장비 응답을 확인합니다.

RS485 배선은 장비의 D+를 변환기의 D+에, D-를 D-에 맞춰 연결합니다. 매뉴얼의 RS422 단자 표기가 사양과 다르게 적힌 곳이 있으니 배선 전에 본체 단자 표기를 확인하세요.

사양

EX9132C-RS485의
RS422/485 변환기 사양

항목사양
이더넷10/100 Base T 1포트, RJ45
시리얼 포트RS-485/RS-422 1포트, 스크류 터미널 블록
시리얼 속도300 ~ 115200 bps
소비전력3.5 W
보관 온도-10 ~ +70 °C
표시등LED
기능웹 인터페이스 설정, 확장 온도 범위, Windows용 가상 COM 소프트웨어
구성품드라이버 CD 1개, 매뉴얼 1개

활용 분야

RS485 설비의
중앙 감시 연결

  • 공장 설비 — 여러 대의 RS485 장비를 한 네트워크에 묶어 서버에서 호출합니다.
  • 건물 설비 — 제어기와 장비를 LAN에서 함께 감시합니다.
  • 계측 시스템 — RS422 장비의 데이터를 PC에서 수집합니다.
  • 레거시 설비 — 오래된 RS485 장비를 교체 없이 이더넷에 붙입니다.
  • PC 연동 — 가상 COM으로 기존 프로그램을 수정 없이 사용합니다.

선택 가이드

포트 규격에 맞는
ExpertDAQ 변환기 선택

이럴 때 (현장 조건)권장 모델선택 이유
RS485/RS422 장비를 LAN에 올릴 때EX9132C-RS485RS485와 RS422 신호선을 스크류 터미널 블록에 바로 체결하는 단일 포트 구성입니다.
RS232 장비를 LAN에 올릴 때EX9132C-RS232DB9 RS232 단일 포트에 AutoPro 보율 전환을 갖춰 RS232 장비를 그대로 연결합니다.

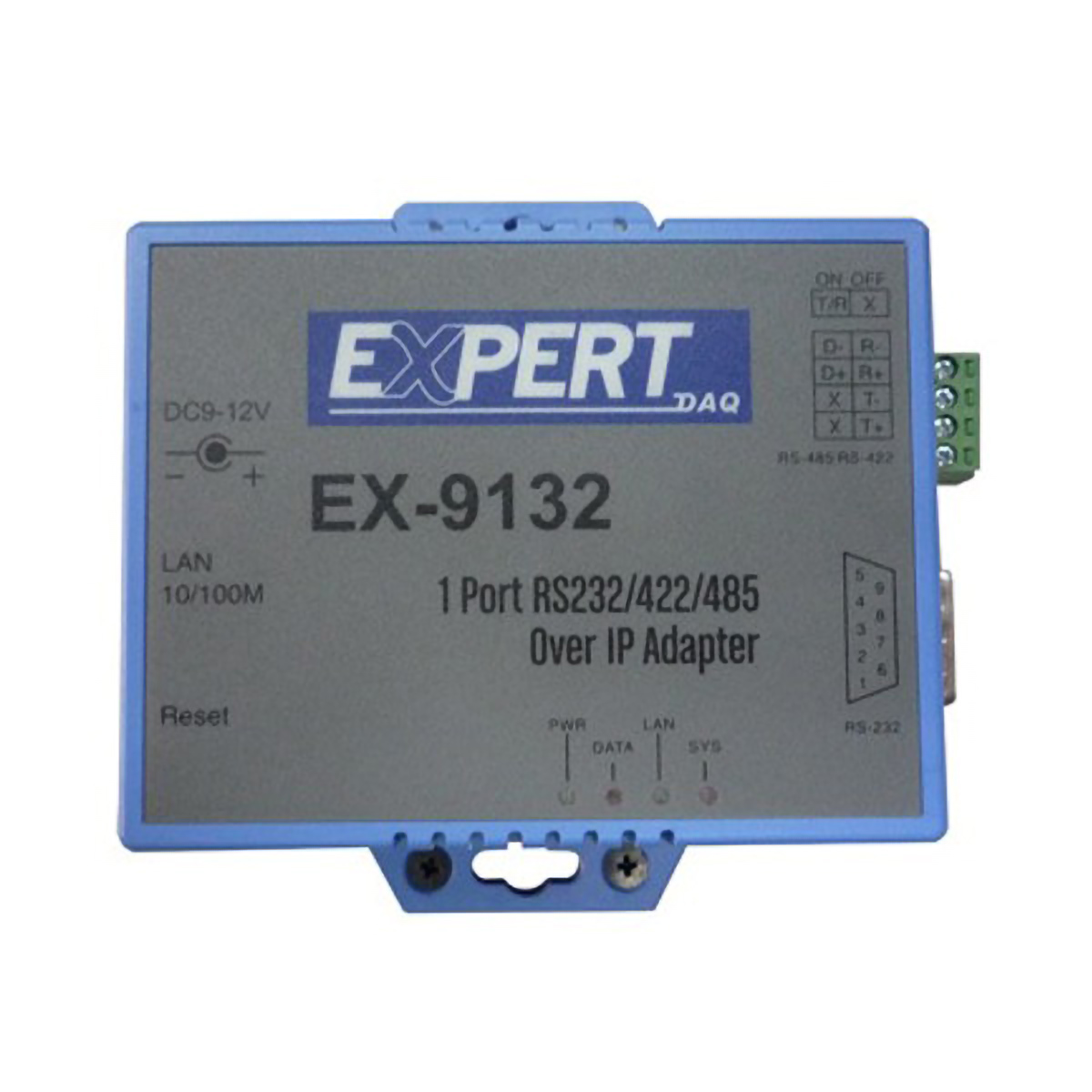

시리얼 규격이 현장마다 다를 때EX9132RS232/422/485 가운데 현장 규격을 고를 수 있는 단일 포트 모델입니다.
RS232 PC를 RS485 버스에 연결할 때EX9520LAN을 거치지 않고 RS232-RS485를 직접 변환하는 모델입니다.
