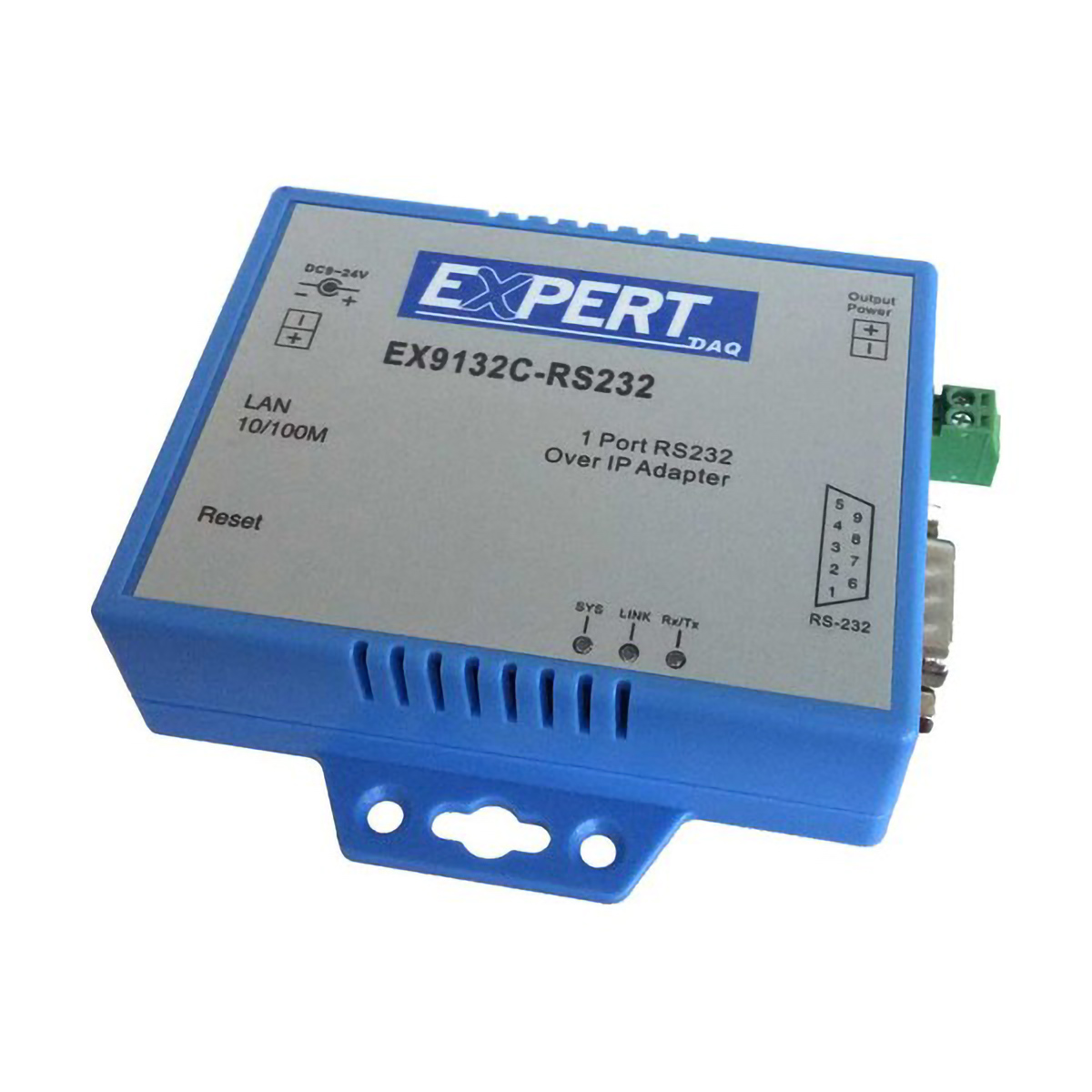

ExpertDAQ Ethernet to RS232 converter EX9132C-RS232

MODEL: Ethernet to RS232 converter
브랜드: EXPERT DAQ

제품문의 구매하기

구형 RS232 계측기를
네트워크에 잇는 변환기

ExpertDAQ EX9132C-RS232 이더넷-RS232 변환기

견적 받기

Expert DAQ 국내 정식 공급 파트너

ExpertDAQ EX9132C-RS232는 RS232 장비 1대를 10/100 Base T 이더넷에 연결하는 이더넷-RS232 변환기(시리얼 디바이스 서버)입니다. 송신 파라미터는 웹 인터페이스에서 조정할 수 있어, 구형 계측기와 제어기를 네트워크 환경으로 옮길 수 있습니다.

AutoPro 기능이 보율을 자동으로 전환하므로 장비마다 통신 속도가 달라도 설정 작업이 줄어듭니다. 소비전력 3.5 W에 확장 온도 범위를 지원하는 이 변환기는 (주)테솔이 국내에 공식 공급합니다.

1포트

DB9 커넥터의 RS232

300~115,200 bps

AutoPro 자동 전환 범위

10/100

Base T 이더넷, RJ45

3.5 W

변환기 소비전력

특징

AutoPro로 보율 설정을
줄이는 RS232 변환기

핵심 특징	현장에서 달라지는 점
AutoPro 자동 보율 전환	통신 속도가 다른 RS232 장비를 번갈아 연결해도 매번 속도를 맞추지 않아도 됩니다.
웹 인터페이스 설정	송신 파라미터를 브라우저에서 바꾸므로 현장에서 별도 설정 도구를 준비하지 않아도 됩니다.
가상 COM 소프트웨어	Windows PC가 원격 변환기를 로컬 COM 포트로 인식하므로 오래된 시리얼 프로그램을 고치지 않고 그대로 사용할 수 있습니다.
확장 온도 범위	실내 기기실뿐 아니라 온도 변화가 큰 설치 위치에서도 운용 여유가 있습니다.
이더넷 1포트 직결	허브나 스위치에 랜 케이블 하나로 접속하므로 RS232 케이블의 거리 제약에서 벗어납니다.

PC 연동

가상 COM으로
기존 프로그램 이식

가상 COM 소프트웨어는 무료로 내려받아 Windows에서 사용합니다. 시리얼 통신 프로그램이 COM 포트 번호만 지정하는 구조라면, 프로그램은 그대로 두고 대상만 원격 RS232 장비로 바꾸면 되므로 이전 작업이 짧게 끝납니다.

노트북과 원격 RS232 장비 연결

노트북에서 가상 COM 포트를 열면 이더넷 너머 장비와 기존 방식 그대로 문자열을 주고받습니다. 장비를 자주 교체하는 시험 환경에서는 AutoPro가 보율 차이를 흡수합니다.

사용 방법

EX9132C-RS232
EXBrowser 설정과 가상 COM 연결

EX9132C-RS232는 장치 관리 유틸리티 EXBrowser.exe로 IP를 정하고, 웹 브라우저의 Parameter Setting 페이지에서 시리얼과 소켓을 설정합니다. 기존 COM 포트 프로그램은 Windows용 가상 COM 드라이버로 원격 RS232 장비에 연결합니다.

소프트웨어·도구	하는 일
EXBrowser.exe	같은 LAN 구간의 변환기 검색, Modify IP로 IP 주소 지정
웹 브라우저(Parameter Setting)	IP, 통신 속도·패리티·데이터 비트·정지 비트, 소켓 포트와 형식 설정
Virtual COM	원격 변환기를 Windows PC의 COM 포트로 인식
Hyper Terminal	TCP/IP(Winsock)와 COM 포트로 송수신 시험

처음 연결하는 순서

순서	할 일
1	전원을 넣고 RJ-45 케이블을 허브나 스위치에, RS232 장비를 DB9 포트에 연결합니다.
2	EXBrowser를 실행해 변환기를 선택하고 Modify IP로 PC와 같은 서브넷의 IP를 지정합니다.
3	브라우저에 변환기 IP를 입력해 로그인합니다. 출하 시 비밀번호는 비어 있으므로 현장에서는 비밀번호를 지정하세요.
4	Parameter Setting 페이지에서 RS232 통신 조건과 소켓 포트(기본 4660), 소켓 형식을 정하고 Update를 누릅니다.
5	약 5초 뒤 변환기가 재시작하면 Hyper Terminal로 TCP 쪽과 COM 쪽을 각각 열어 문자가 오가는지 확인합니다.

EXBrowser는 UDP 브로드캐스트로 장치를 찾기 때문에 같은 LAN 구간에 있는 변환기만 검색됩니다. 라우터 너머에 설치하기 전에 PC와 같은 구간에서 IP를 먼저 지정하세요.

사양

RS232 전용 EX9132C-RS232의
상세 사양

항목	사양
이더넷	10/100 Base T 1포트, RJ45
시리얼 포트	RS-232 1포트, DB9
시리얼 속도	300 ~ 115200 bps (AutoPro 자동 보율 전환)
소비전력	3.5 W
보관 온도	-10 ~ +70 °C
표시등	LED
기능	웹 인터페이스 설정, 확장 온도 범위, Windows용 가상 COM 소프트웨어(무료 다운로드)
구성품	드라이버 CD 1개, 매뉴얼 1개

활용 분야

구형 RS232 설비의
네트워크 전환

레거시 장비 — 오래된 RS232 장비를 이더넷에 올려 현장 밖에서 접근합니다.
계측기 원격 연결 — 측정 장비를 LAN으로 연결해 여러 PC에서 공용합니다.
PC 연동 — 가상 COM으로 기존 시리얼 프로그램을 그대로 사용합니다.
온도 변화가 큰 현장 — 확장 온도 범위를 지원해 기기실 밖의 설치 위치도 검토할 수 있습니다.
네트워크 통합 — 여러 대의 시리얼 장비를 LAN 한 곳에 모읍니다.

선택 가이드

RS232·RS485 규격에 맞는
시리얼 변환기 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
RS232 장비 한 대를 LAN에 올릴 때	EX9132C-RS232	DB9 RS232 전용이며, AutoPro 보율 전환과 가상 COM으로 기존 PC 프로그램을 그대로 사용할 수 있습니다.
RS485 장비를 LAN에 올릴 때	EX9132C-RS485	RS422/RS485 전용으로 스크류 터미널 블록에 버스 배선을 연결합니다.
한 모델로 세 규격에 모두 대응하고 싶을 때	EX9132	RS232/422/485 중 하나를 골라 쓰며 비밀번호 보안과 워치독을 갖춥니다.

EX9132C-RS232와 함께 보는
시리얼 연결 장비

EX9132C-RS232를 도입하면 기존 COM 포트 프로그램을 수정해야 합니까?
아닙니다. Windows용 가상 COM 소프트웨어가 원격 변환기를 PC의 COM 포트로 인식시키므로, 프로그램에서는 COM 번호만 지정하면 됩니다.
장비마다 통신 속도가 다를 때 EX9132C-RS232가 자동으로 맞춥니까?
네, AutoPro가 300~115200 bps 범위에서 보율을 자동으로 전환하므로 매번 설정을 바꾸지 않아도 됩니다.
EX9132C-RS232의 동작 온도 범위는 어떻게 됩니까?
확장 온도 범위를 지원하며, 보관 온도는 -10~+70 °C입니다. 동작 온도의 상세 조건은 설치 환경 온도와 함께 문의해 주시면 적합 여부를 안내해 드립니다.
구성품에는 무엇이 포함됩니까?
드라이버 CD 1개와 매뉴얼 1개가 포함됩니다. 가상 COM 소프트웨어는 무료로 내려받아 설치하세요.
