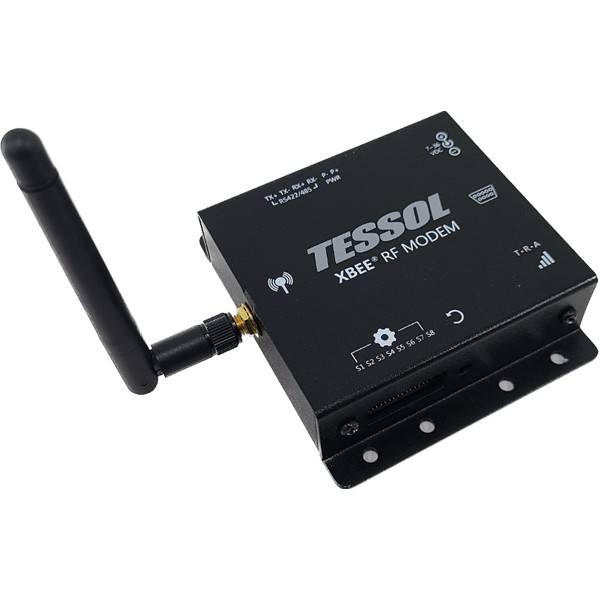

(주)테솔 XBTM-S Zigbee 무선 모뎀

MODEL
XBTM-S
브랜드
TESSOL

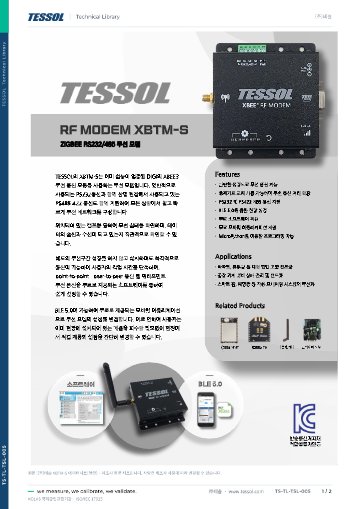

제품 자료
제품문의 구매하기

시리얼 장비의 배선을
무선으로 바꾸는 Zigbee 모뎀

테솔 XBTM-S Zigbee RS232 무선 모뎀

견적 받기

(주)테솔 XBTM-S는 Digi XBee 3 802.15.4 모듈을 내장해 RS232와 RS422·RS485 시리얼 장비를 무선으로 연결하는 시리얼 무선 모뎀(Zigbee RF 모뎀)입니다. 실내·도시 60 m, 실외 가시거리 1200 m 구간의 배선을 무선으로 대체합니다.

설치하면 별도 무선 구간 설정 없이 바로 통신합니다. 1:1과 1:N, 멀티포인트 구성과 리피터 모드는 무료 소프트웨어로 지정하고, 설치 후 설정은 BLE 앱으로 변경할 수 있습니다. 128/256비트 AES 암호화를 지원하는 이 모뎀은 (주)테솔이 만든 제품입니다.

60 m / 1200 m

실내·도시 / 실외 가시거리

250 kbps

RF 데이터 속도

7 ~ 36 VDC

입력 전압 범위

AES 128/256

암호화

특징

설치 즉시 통신하는
시리얼 무선 모뎀

핵심 특징현장에서 달라지는 점
RS232와 RS422/485 지원한 모델로 구형 RS232 장비와 RS485 버스 장비를 모두 무선화해 보유 모델 종류가 줄어듭니다.
설치 즉시 통신무선 구간 설정 없이 전원을 넣으면 통신해 현장 작업 시간이 줄어듭니다.
1:1 · 1:N · 멀티포인트무료 소프트웨어로 통신 구성을 정하므로 점대점 연결에서 여러 지점 수집까지 같은 모뎀으로 확장할 수 있습니다.
리피터 모드중계기로 전환하면 한 번에 닿지 않는 거리를 중간 모뎀 하나로 연결합니다.
BLE 현장 설정무료 모바일 앱으로 설치된 모뎀의 설정을 변경하므로 장비를 회수하거나 PC를 가져갈 필요가 없습니다.
AES 128/256비트 암호화무선 구간의 시리얼 데이터를 암호화해 외부 수신으로부터 보호합니다.

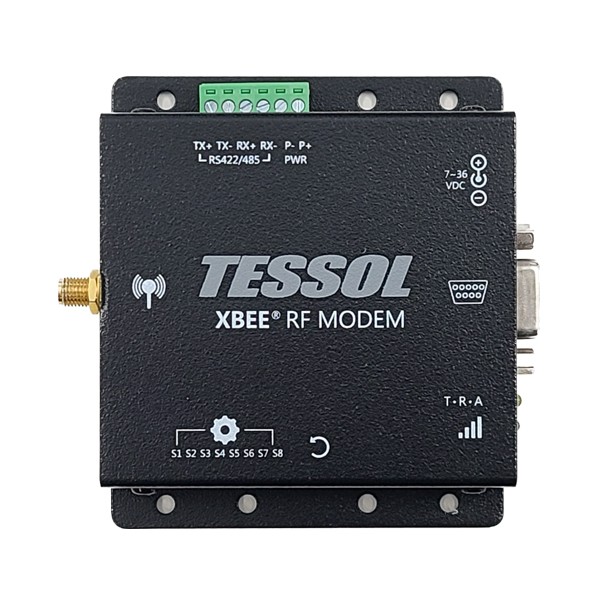

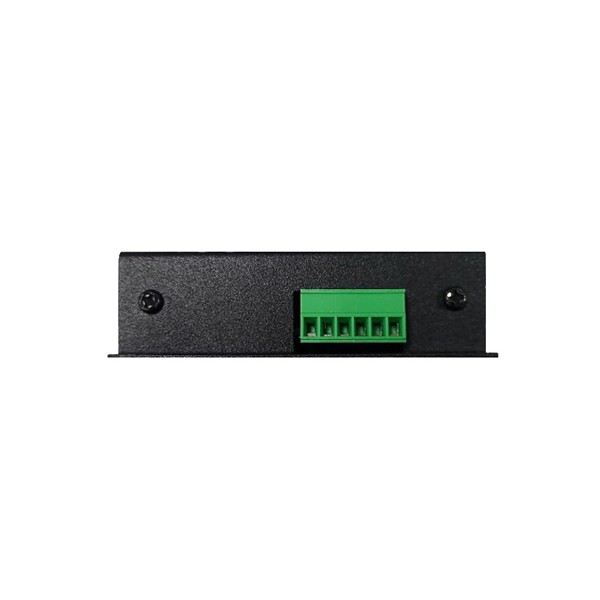

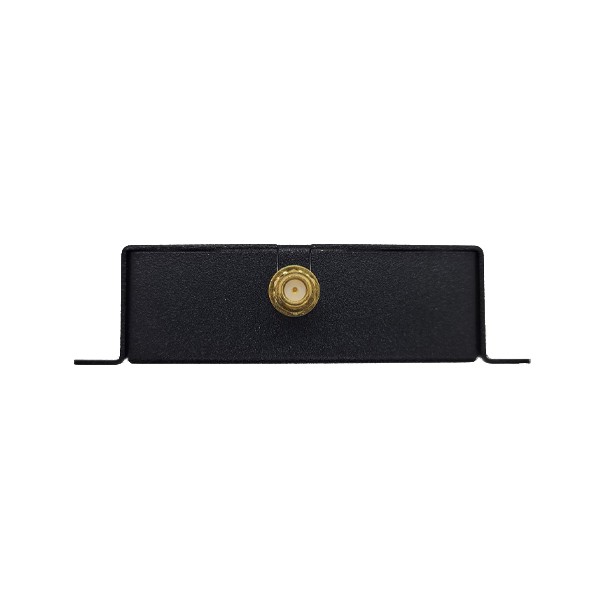

TESSOL XBTM-S - (주)테솔 무선 모뎀의 안테나와 단자 배치 전면부
(주)테솔 무선 모뎀의 안테나와 단자 배치 전면부

통신 구성

1:1에서 멀티포인트까지
구성 방법

1:1 구성은 모뎀 두 대를 쌍으로 설치하고, 1:N과 멀티포인트 구성은 무료 PC 소프트웨어로 주소와 역할을 지정합니다. 거리가 닿지 않는 구간에는 중간 모뎀을 리피터 모드로 전환해 연결합니다. 실제 통신 거리는 설치 환경에 따라 달라지므로 현장에서 RSSI LED로 수신 세기를 확인하세요.

DIP 스위치와 단자대

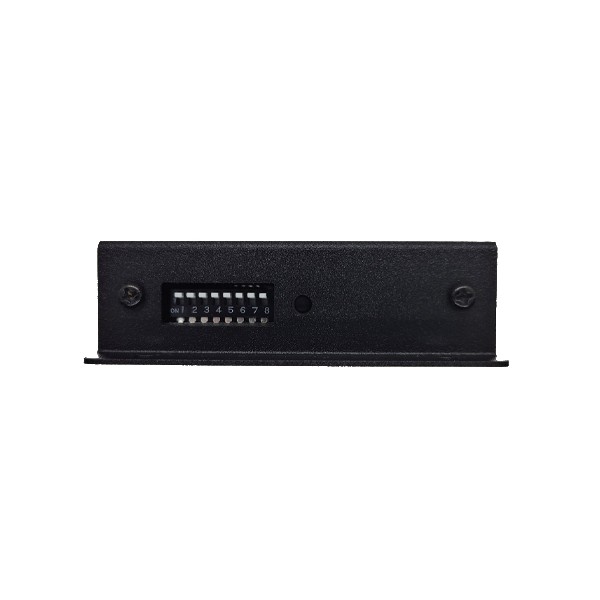

SW1 8극 DIP 스위치는 1번이 RS232와 RS485(RS422) 선택, 2번이 Auto TX Enable, 3번이 Always TX Enable, 4·5번이 120 Ω 종단 저항, 6·7번이 RS485 2선식 D-와 D+, 8번이 XBee 모듈 리셋입니다. RS485 종단 저항은 4번과 5번 중 하나만 사용하세요.

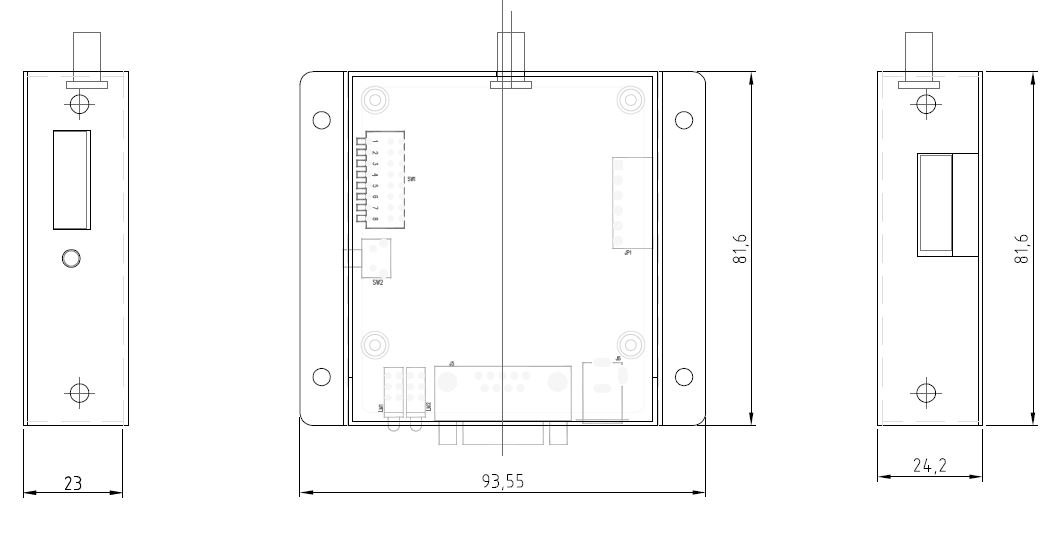

TESSOL XBTM-S - 무선 모뎀의 정면·측면·하단 치수도
무선 모뎀의 정면·측면·하단 치수도

LED 해석

수신 세기와
송수신 상태 읽기

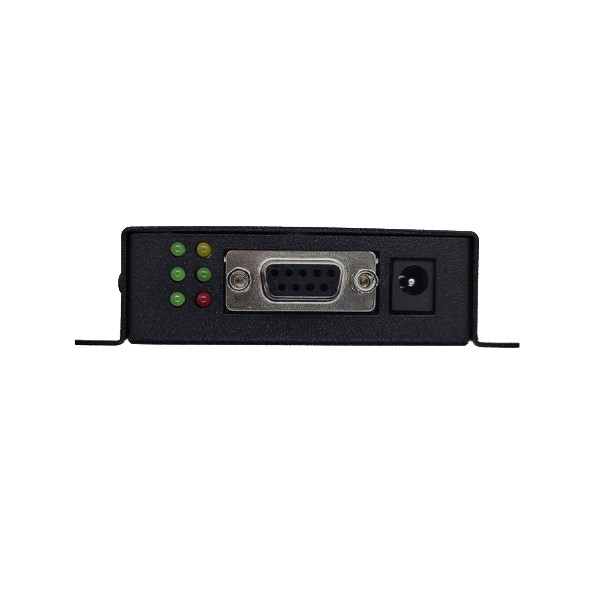

LM2의 RSSI LED 3개는 아래 표대로 수신 세기를 단계별로 표시하고, LM1의 TXD, RXD, ASSOC LED는 송신, 수신, 네트워크 결합 상태를 알립니다.

RSSI 수신 세기점등 LED
10 dB 미만모두 소등
10 dB 초과1개
20 dB 초과2개
30 dB 초과3개 모두

사용 방법

XBTM-S 설치와
시리얼 방식 설정 순서

XBTM-S는 XBee 3 802.15.4 모듈을 내장한 시리얼 무선 모뎀으로, 모델 하나로 RS232와 RS422·RS485 장비를 무선으로 연결합니다. 모듈 설정에는 Digi XCTU를 사용합니다.

소프트웨어·도구하는 일
Digi XCTU내장 XBee 모듈의 파라미터 설정
SW1 8극 DIP 스위치RS232/RS485(RS422) 선택, 송신 활성화, 종단 저항, 2선식, 모듈 리셋
RSSI·TXD·RXD·ASSOC LED수신 세기와 송수신·결합 상태 확인

처음 연결하는 순서

순서할 일
1기본 안테나를 J3 커넥터에 연결합니다.
2RS232 장비는 D-SUB 9핀(J1)에, RS422·RS485 장비는 JP1 단자대에 연결합니다.
3SW1 1번으로 RS232(OFF)와 RS485·RS422(ON)를 고르고, RS485에서 종단 저항이 필요하면 4번과 5번 중 하나만 ON으로 합니다.
4전원 어댑터를 연결하거나 DC 잭 또는 JP1 6번 핀에 7~36 VDC를 입력합니다.
5통신 구성을 바꿀 때는 PC에서 Digi XCTU를 실행해 모듈을 추가하고 파라미터를 설정합니다.
6설치 위치에서 RSSI LED의 점등 수로 수신 세기를 확인하세요.

실제 통신 거리는 건물 구조와 장애물에 따라 달라지므로 설치 위치에서 RSSI LED를 확인하세요.

사양

XBTM-S 무선 · 시리얼 · 전원
상세 사양

항목사양
무선 모듈Digi XBee 3 802.15.4
주파수 대역ISM 2.4 GHz
RF 데이터 속도250 kbps (시리얼 최대 1 Mbps)
암호화 · 채널128/256비트 AES · 16채널
실내 · 도시 통신 거리최대 60 m
실외 가시거리 통신 거리최대 1200 m
수신 감도-103 dBm (1% PER, 일반 모드)
동작 온도-40 ~ 85 °C
모듈 공급 전압2.1 ~ 3.6 V
수신 전류15 mA
절전 전류2 µA @ 25 °C
시리얼 인터페이스RS232 (D-SUB 9핀 암, J1), RS422/RS485 (JP1 단자대)
입력 전원7 ~ 36 VDC (DC 잭 J2 또는 JP1 6번 핀)
RS232 핀맵1 DCD(출력) · 2 TXD(출력) · 3 RXD(입력) · 4 DSR(입력) · 5 GND · 6 DTR(출력) · 7 CTS(입력) · 8 RTS(출력) · 9 N.C.
JP1 핀맵1 TX+ · 2 TX- · 3 RX+ · 4 RX- · 5 GND · 6 전원 (RS485에서 +는 D+, -는 D-)
안테나커넥터 J3, 기본 안테나 포함
스위치SW1 8극 DIP(시리얼 방식 · 송신 활성화 · 종단 저항 · 2선식 · 모듈 리셋), SW2 리셋
표시등TXD/RXD/ASSOC LED(LM1), RSSI 레벨 LED 3개(LM2)
RSSI 단계10 dB 미만 소등 / 10 dB 초과 1개 / 20 dB 초과 2개 / 30 dB 초과 3개
통신 구성1:1 · 1:N · 멀티포인트, 리피터 모드
설정무료 PC 소프트웨어, BLE 모바일 앱, Digi XCTU
보증1년
구성품XBTM-S 1개, 전원 어댑터 1개, 기본 안테나 1개

활용 분야

배선 대신
무선 구간으로

  • RS232 장비 무선화 — 계측기와 제어기의 D-SUB 포트에 직결해 케이블 포설 구간을 없앱니다.
  • RS485·RS422 장비 무선 연결 — 단자대로 버스 신호를 받아 무선 네트워크에 편입합니다.
  • 멀티포인트 시리얼 수집 — 여러 지점의 시리얼 장비를 하나의 무선 네트워크로 묶습니다.
  • 리피터 기반 거리 확장 — 중간 모뎀을 중계기로 두어 설비 사이 거리를 넓힙니다.
  • BLE 앱 현장 설정 — 설치된 모뎀의 설정을 회수 없이 변경합니다.

선택 가이드

XBTM-S와 보드
선택 기준

이럴 때 (현장 조건·규격)권장 모델선택 이유
RS232 장비를 바로 무선으로 바꿀 때XBTM-SXBee 3 모듈이 내장된 완제품 모뎀입니다.
RS485/422 장비를 무선으로 연결할 때XBTM-SJP1 단자대로 RS485/422 신호를 받습니다.
XBee 모듈을 보드에 꽂아 직접 개발할 때XBTB-R · XBTB-M 등 XBTB 시리즈모듈을 교체하며 시험하는 개발용 보드입니다.

구성·옵션

구성품과
보증

구분내용
구성품XBTM-S 본체, 전원 어댑터, 기본 안테나
보증1년
품번XBTM-S

관련 제품

XBTM-S와 함께 보는
XBee 보드
