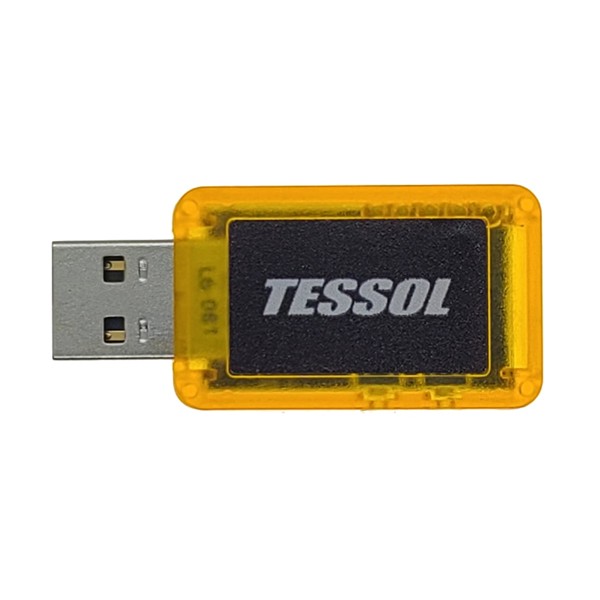

(주)테솔 XBTU Zigbee 무선 USB Stick (802.15.4 Ver.)

(주)테솔 XBTU Zigbee 무선 USB Stick (802.15.4 Ver.)

MODEL
XBTU
브랜드
TESSOL

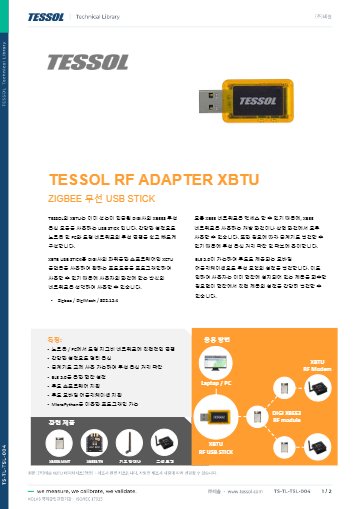

제품 자료
제품문의 구매하기

USB 포트에 꽂아 쓰는
XBee 3 무선 USB 어댑터

테솔 XBTU 무선 USB 어댑터 (XBee 3 내장)

견적 받기

(주)테솔 XBTU는 Digi XBee 3 모듈을 내장해 PC의 USB Type A 포트에서 802.15.4, Zigbee, DigiMesh 네트워크와 통신하는 무선 USB 어댑터(XBee USB 스틱)입니다. 수신 감도는 -103 dBm이며, 내장 안테나로 실외 가시거리 최대 600 m에서 통신합니다.

(주)테솔이 제작해 공급하는 이 어댑터는 설치가 끝난 장치를 회수하지 않고 현장에서 설정할 수 있습니다. USB 5 V만 연결하면 같은 프로토콜의 중계기로도 동작해 통신 거리가 모자란 구간을 보강합니다. 내장 펌웨어에 따라 802.15.4, Zigbee, DigiMesh 세 가지 버전이 있습니다.

3가지

802.15.4 · Zigbee · DigiMesh

6.3 mW

송신 출력 (8 dBm)

600 m

실외 가시거리

USB 5 V

PC 포트 전원

특징

현장에서 바로 사용하는
XBee 3 어댑터

핵심 특징현장에서 달라지는 점
USB 직결USB 포트에 꽂으면 무선 네트워크에 연결되므로 별도 인터페이스 보드 없이 현장 설정을 시작합니다.
XBee 3 내장기존 XBee 네트워크와 통신하므로 이미 설치된 노드를 교체하지 않고 점검할 수 있습니다.
펌웨어 3종802.15.4, Zigbee, DigiMesh 중 현장 프로토콜에 맞는 버전을 선택해 호환 문제를 줄입니다.
현장 시운전설치된 장치를 회수하지 않고 현장에서 설정을 바꿔 정비 시간을 줄입니다.
모바일 앱 설정BLE로 무료 모바일 앱에서 설정을 바꿔 PC 없이도 현장에서 조정할 수 있습니다.
중계기 모드전원만 공급하면 같은 프로토콜의 중계기로 동작해 통신 거리를 늘립니다.

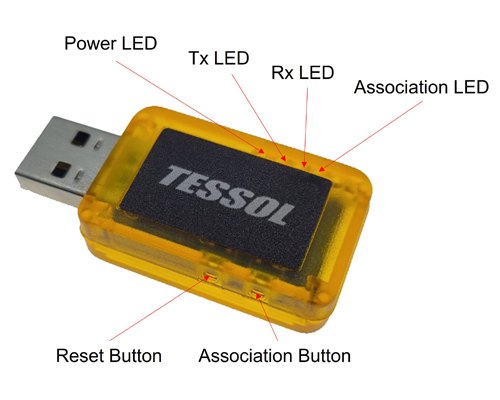

TESSOL XBTU - 무선 USB 스틱의 LED 표시등과 버튼 위치
무선 USB 스틱의 LED 표시등과 버튼 위치

펌웨어 선택

프로토콜별
XBTU 버전

XBTU는 같은 하드웨어에 펌웨어만 달리한 세 버전으로 공급합니다. 연결할 네트워크가 이미 정해져 있으면 그 프로토콜에 맞는 버전을 선택하세요.

버전펌웨어연결 대상
XBTU (802.15.4 버전)802.15.4점대점·점대다 802.15.4 네트워크
XBTU (Zigbee 버전)ZigbeeZigbee 메시 네트워크
XBTU (DigiMesh 버전)DigiMeshDigiMesh 메시 네트워크

운용 방법

시운전과
중계기 활용

전원만 공급하는 중계기 운용

XBTU를 USB 전원 어댑터에 꽂아 두면 같은 프로토콜의 중계기가 되어 노드 사이 통신 거리를 보강합니다. 시운전할 때는 XCTU(무료) 소프트웨어나 모바일 앱으로 설정하고, 건물 구조에 따라 통신 거리가 크게 줄어들 수 있으므로 설치 위치에서 링크를 확인하세요.

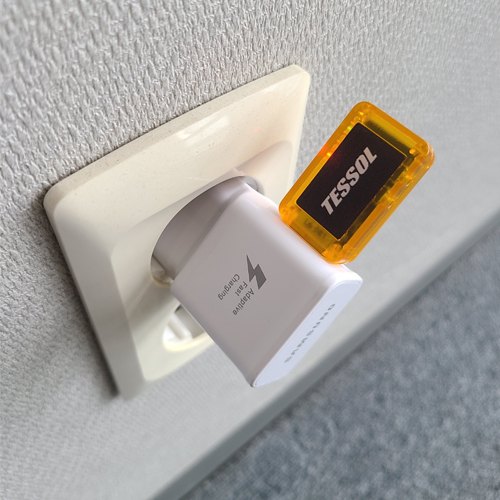

TESSOL XBTU - USB 충전 어댑터에 무선 USB 스틱을 꽂아 사용한 모습
USB 충전 어댑터에 무선 USB 스틱을 꽂아 사용한 모습

사용 방법

XBTU USB Stick
XCTU 설정과 중계기 사용

XBTU는 XBee 3 모듈을 내장한 USB Type A 어댑터로, 802.15.4, Zigbee, DigiMesh 세 가지 펌웨어 버전이 있습니다. Digi XCTU로 프로토콜에 맞게 설정하고, BLE 모바일 앱으로 현장에서 설정을 바꿀 수 있습니다.

소프트웨어·도구하는 일
Digi XCTU모듈 검색, 프로토콜별 네트워크 파라미터 설정
BLE 모바일 앱설치된 장치의 설정을 현장에서 변경
중계기 모드USB 전원만 공급해 같은 프로토콜의 통신 거리 확장

처음 연결하는 순서

순서할 일
1연결할 네트워크가 802.15.4, Zigbee, DigiMesh 중 무엇인지 확인해 맞는 버전을 준비합니다.
2XBTU를 PC의 USB Type A 포트에 꽂습니다.
3PC에서 Digi XCTU를 실행하고 Discover radio modules 버튼을 누릅니다.
4시리얼 포트를 고르고 Next, 기본 포트 설정 그대로 Finish를 누른 뒤 검색된 모듈을 Add selected devices로 추가합니다.
5Configuration 작업 모드에서 네트워크 파라미터를 설정합니다.
6중계기로 쓰려면 설정을 마친 XBTU를 USB 전원 어댑터에 꽂아 노드 사이에 둡니다.

통신 거리는 건물 구조에 따라 크게 줄어들 수 있으니 설치 위치에서 링크를 확인하세요.

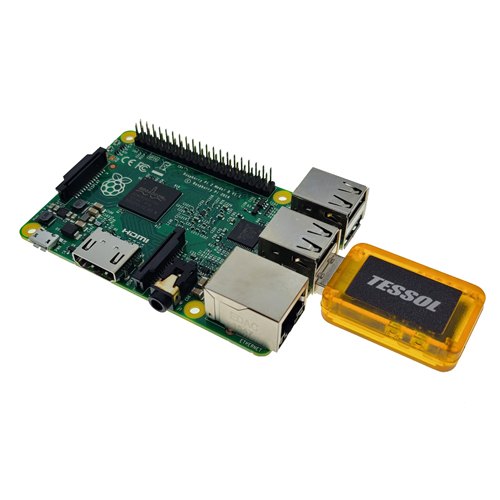

TESSOL XBTU - 단일 보드 컴퓨터에 무선 USB 스틱을 연결한 모습
단일 보드 컴퓨터에 무선 USB 스틱을 연결한 모습

사양

XBTU 3개 버전
공통 사양

버전펌웨어
XBTU (802.15.4 버전)802.15.4
XBTU (Zigbee 버전)Zigbee
XBTU (DigiMesh 버전)DigiMesh

시리즈 공통 사양

항목사양
내장 모듈Digi XBee 3
주파수 대역ISM 2.4 GHz
채널 수16 (소프트웨어 선택)
송신 출력6.3 mW (8 dBm)
수신 감도-103 dBm
실외 가시거리최대 600 m
RF 데이터 속도250 kbps
시리얼 인터페이스 속도1200 bps ~ 921.6 kbps (소프트웨어 선택)
네트워크 토폴로지DigiMesh · 802.15.4 · Zigbee 메시 · 점대점 · 점대다 · 피어투피어
주소 지정PAN · 채널 · 주소
안테나내장형 (외부 안테나 없음)
커넥터USB Type A
공급 전압PC USB 포트 5 V
송신 전류45 mA
수신 전류26 mA
동작 온도-40 ~ 85 °C
모바일 설정BLE · 무료 모바일 앱
설정 소프트웨어XCTU (무료)
리셋 버튼있음

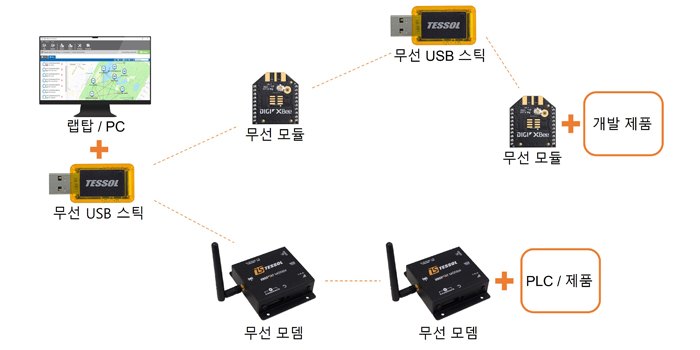

TESSOL XBTU - PC와 무선 USB 스틱, 무선 모듈의 연결 구성도
PC와 무선 USB 스틱, 무선 모듈의 연결 구성도

활용 분야

USB 연결이
필요한 현장

  • 로컬 네트워크 접속 — 노트북이나 PC에서 현장 무선 네트워크에 바로 연결합니다.
  • 현장 시운전 — 설치된 장치를 회수하지 않고 현장에서 설정합니다.
  • 중계기 운용 — 전원만 공급해 같은 프로토콜의 중계기로 통신 거리를 보강합니다.
  • 개발 단계 무선 추가 — 개발 중인 제품에 필요할 때만 무선 연결을 추가합니다.
  • 소형 컴퓨터 연동 — 라즈베리파이와 아두이노의 USB 포트에 꽂아 사용합니다.

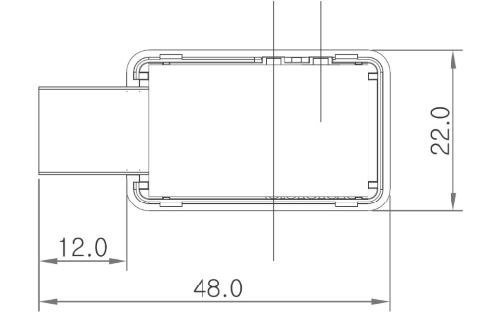

TESSOL XBTU - 무선 USB 스틱 외형 치수도
무선 USB 스틱 외형 치수도

선택 가이드

프로토콜별
권장 버전

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
Zigbee 네트워크에 연결할 때XBTU (Zigbee 버전)Zigbee 펌웨어를 내장합니다.
802.15.4 네트워크에 연결할 때XBTU (802.15.4 버전)802.15.4 펌웨어를 내장합니다.
DigiMesh 메시에 연결할 때XBTU (DigiMesh 버전)DigiMesh 펌웨어를 내장합니다.
Zigbee·802.15.4 전용 동글이 필요할 때Xstick (XU-Z11 · XU-A11)XBee S2 세대 USB 어댑터입니다.

구성·옵션

버전과
설정 도구

구분내용
버전802.15.4 · Zigbee · DigiMesh (3종, 같은 하드웨어)
내장 모듈Digi XBee 3
커넥터USB Type A
전원PC USB 5 V
설정 도구XCTU (무료) · 무료 모바일 앱
