RS232 장비를 장거리
RS422 라인에 잇는 변환기

ExpertDAQ EX9520A RS232-RS422/RS485 변환기

견적 받기

Expert DAQ 국내 정식 공급 파트너

ExpertDAQ EX9520A는 RS232 장비를 RS422 또는 RS485 네트워크로 확장하는 DIN 레일형 RS232-RS422/RS485 변환기(시리얼 컨버터)입니다. 장거리 배선이 필요한 제어 라인에서 신호 품질과 장비 수용 대수를 함께 높일 수 있습니다.

통신 거리는 최대 1,200 m이고 한 네트워크에서 기기를 최대 256대까지 제어합니다. EX9510 리피터를 추가하면 1,200 m를 한 구간 더 연장할 수 있습니다. RS422 풀 듀플렉스까지 지원하는 이 변환기는 (주)테솔이 국내에 공식 공급합니다.

1,200 m

최대 통신 거리

256대

네트워크당 제어 기기 수

3000 V

RS232 쪽 절연 전압

10~30 VDC

비규제 입력, 역전 보호

특징

풀 듀플렉스 RS422와
자동 보율 전환

핵심 특징현장에서 달라지는 점
풀 듀플렉스 RS422송신과 수신을 동시에 처리하므로 응답이 빈번한 계측 라인에서 통신 지연이 줄어듭니다.
RS232 쪽 3000 V 절연현장 장비의 접지 전위차가 PC나 제어기로 넘어오는 것을 막습니다.
자동 보율 전환보율이 다른 장비를 번갈아 접속해도 변환기 쪽 설정을 바꿀 필요가 없습니다.
호스트·모듈 워치독통신이 끊긴 상태를 감지해 무인 제어반의 복구 시간을 줄입니다.
RS485 데이터 라인 보호일시 과전압을 억제해 긴 배선에서 유입되는 서지로 인한 회로 손상을 줄입니다.
역전 보호 전원직류 전원선을 반대로 연결하는 시공 실수가 변환기 손상으로 이어지지 않습니다.

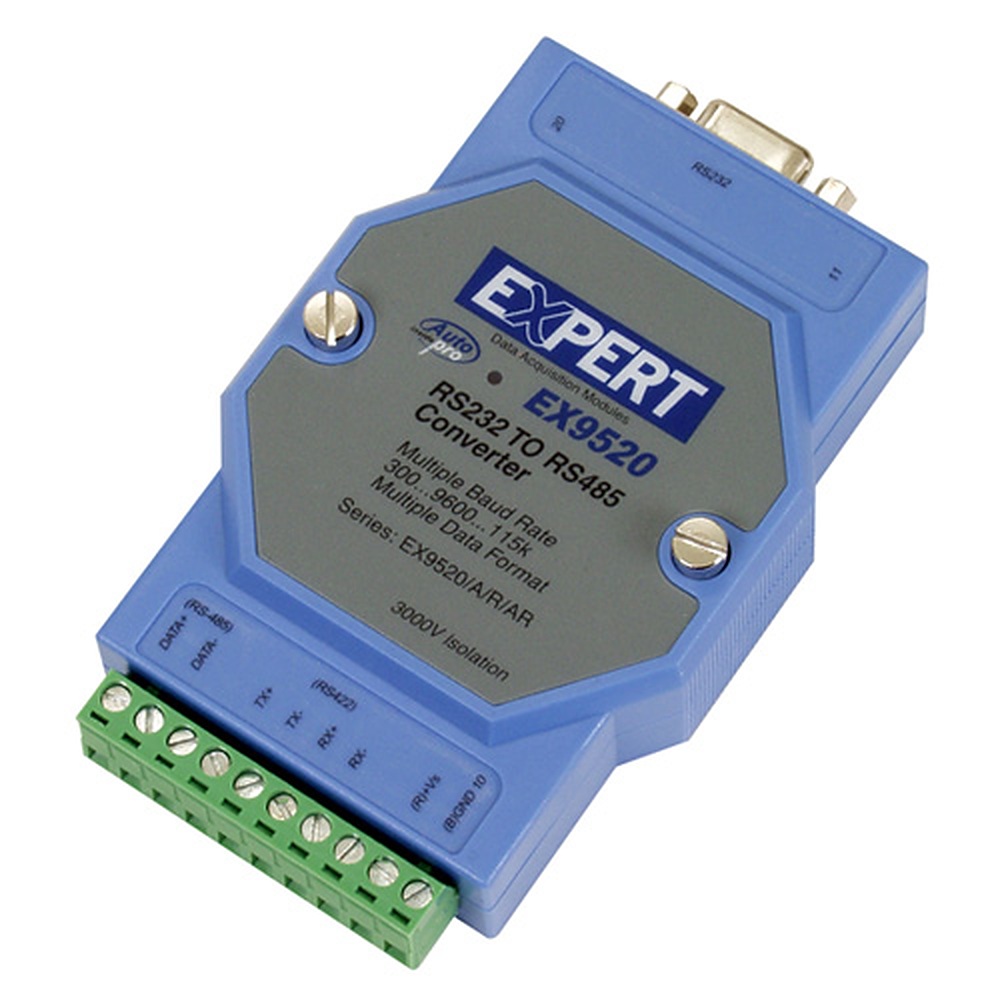

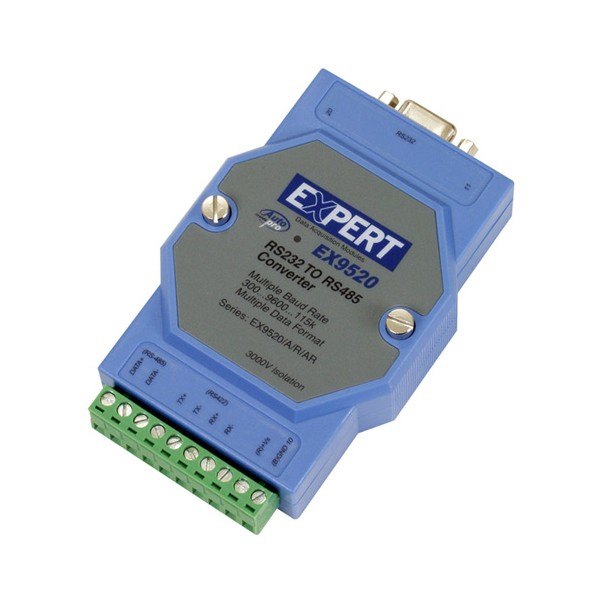

EXPERT DAQ EX9520A - D-sub 커넥터와 녹색 단자대가 보이는 컨버터 본체
D-sub 커넥터와 녹색 단자대가 보이는 컨버터 본체

거리와 대수

1,200 m 배선과
256대 확장 계획

RS422/RS485 라인은 최대 1,200 m까지 배선하며, 이보다 긴 구간은 EX9510 리피터로 연장합니다. 한 네트워크에 연결하는 기기가 늘수록 통신 속도를 낮추고 종단을 정확히 처리해야 합니다. 설계 단계에서 장비 수와 거리를 함께 점검하세요.

장거리 RS422 라인 구성

EX9520A 한 대를 RS232 제어기와 RS422 라인의 경계에 두고, 라인 끝에는 리피터를 두어 거리를 연장합니다. 단자에는 AWG 12~22(0.5~2.5 mm²) 범위의 전선을 체결할 수 있습니다.

사용 방법

EX9520A RS232-RS422/485
점퍼 선택과 배선 순서

EX9520A는 설정 소프트웨어 없이 RS232 장비를 RS422 또는 RS485 라인에 연결하는 변환기이며, 두 규격은 본체의 점퍼 JP1로 고릅니다. 통신 속도는 AutoPro가 자동으로 전환합니다.

소프트웨어·도구하는 일
JP1 점퍼1-2번은 RS422, 2-3번은 RS485 선택
포트 1 RS232(DB9)PC·컨트롤러와 TX, RX, GND 연결
포트 2 터미널 블록RS422는 TX+, TX-, RX+, RX-, RS485는 Data+, Data- 연결
AutoPro통신 속도 자동 전환

처음 연결하는 순서

순서할 일
1연결할 라인이 RS422이면 JP1을 1-2번에, RS485이면 2-3번에 둡니다.
210~30 VDC 비규제 직류 전원과 RS232 쪽 DB9 케이블을 연결합니다.
3RS422는 4쌍 케이블(Belden 8942)로 TX+, TX-, RX+, RX-를, RS485는 2쌍 케이블(Belden 8941)로 Data+, Data-를 연결하세요.
4라인 길이에 맞는 종단 저항(약 1.2 km 120 Ω, 약 600 m 220 Ω, 약 300 m 330 Ω)을 끝단에 장착합니다.
5상위 프로그램에서 COM 포트를 열고 장비에 첫 명령을 보내 응답을 확인합니다.

사양

EX9520A RS422/485
변환기 상세 사양

항목사양
포트 1RS232, 300 ~ 115200 bps, DB9 암
포트 2RS422 / RS485, 300 ~ 115200 bps, 터미널 블록
지원 프로토콜ASCII / Modbus RTU
절연 전압RS232 쪽 3000 V
워치독호스트 워치독, 모듈 워치독
기능자동 보율 전환
지원 보율1200, 2400, 4800, 9600, 19.2K, 38.4K, 57.6K, 115.2K bps
RS422 방식풀 듀플렉스
RS485 데이터 라인일시 과전압 억제
최대 통신 거리 / 기기 수1,200 m / 최대 256대
전원10 ~ 30 VDC 비규제, 역전 보호, 최대 2.2 W
표시등LED
케이스ABS
단자 배선AWG 12 ~ 22 (0.5 ~ 2.5 mm²)
설치 방식DIN 레일
외형 치수70 × 100 × 20 mm
무게150 g
동작 온도-25 ~ 75 °C
보관 온도-25 ~ 75 °C
습도5 ~ 95 % 비응결
규격CE / FCC / WEEE / RoHS
구성품DIN 레일 장착 키트 1개, 벽면 장착 키트 1개, 매뉴얼 1개

활용 분야

장거리 시리얼
제어 라인이 필요한 현장

  • 공장 설비 — RS232 제어기를 RS422·RS485 장비 라인에 연결합니다.
  • 버스 확장 — 한 네트워크에 기기를 최대 256대까지 연결해 제어합니다.
  • 장거리 배선 — 최대 1,200 m 떨어진 구간까지 장비를 배치합니다.
  • 구형 장비 — 오래된 RS232 장비를 RS422 네트워크에 편입합니다.
  • 현장 제어반 — DIN 레일에 장착해 제어반 안에 수납합니다.

선택 가이드

RS422 필요 여부로
고르는 변환기

이럴 때 (현장 조건)권장 모델선택 이유
RS232 장비를 RS422/RS485 양쪽 라인에 연결할 때EX9520A포트 2가 RS422/RS485 겸용이며 RS422 풀 듀플렉스를 지원합니다.
RS485 버스만 사용할 때EX9520RS422가 필요 없다면 포트 2가 RS485 전용인 이 모델로 충분합니다.
PC의 USB로 여러 시리얼 규격에 접속할 때EX9530USB 전원으로 동작하고 3규격을 자동으로 전환합니다.

구성·옵션

제어반 설치용
장착 키트

  • DIN 레일 장착 키트 — 제어반 레일 설치용으로 1개 구성에 포함됩니다.
  • 벽면 장착 키트 — 레일이 없는 벽이나 패널에 설치할 때 사용하며 1개 포함됩니다.
  • 매뉴얼 — 배선과 설정을 안내하며 1개 포함됩니다.

관련 제품

EX9520A와 비교할
시리얼 변환기
