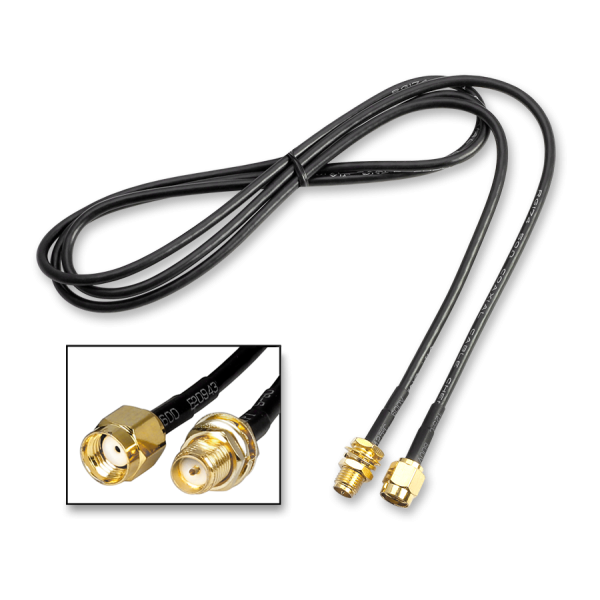

NCD RP-SMA 수 / 암 안테나 연장 케이블

MODEL: RP-SMA 수 / 암 안테나 연장 케이블
브랜드: NCD

제품문의 구매하기

상자 안 장치의 안테나를
최대 9 m 빼내는 연장 케이블

NCD RPSMAMF RP-SMA 숫/암 연장 케이블

견적 받기

NCD 국내 정식 공급 파트너

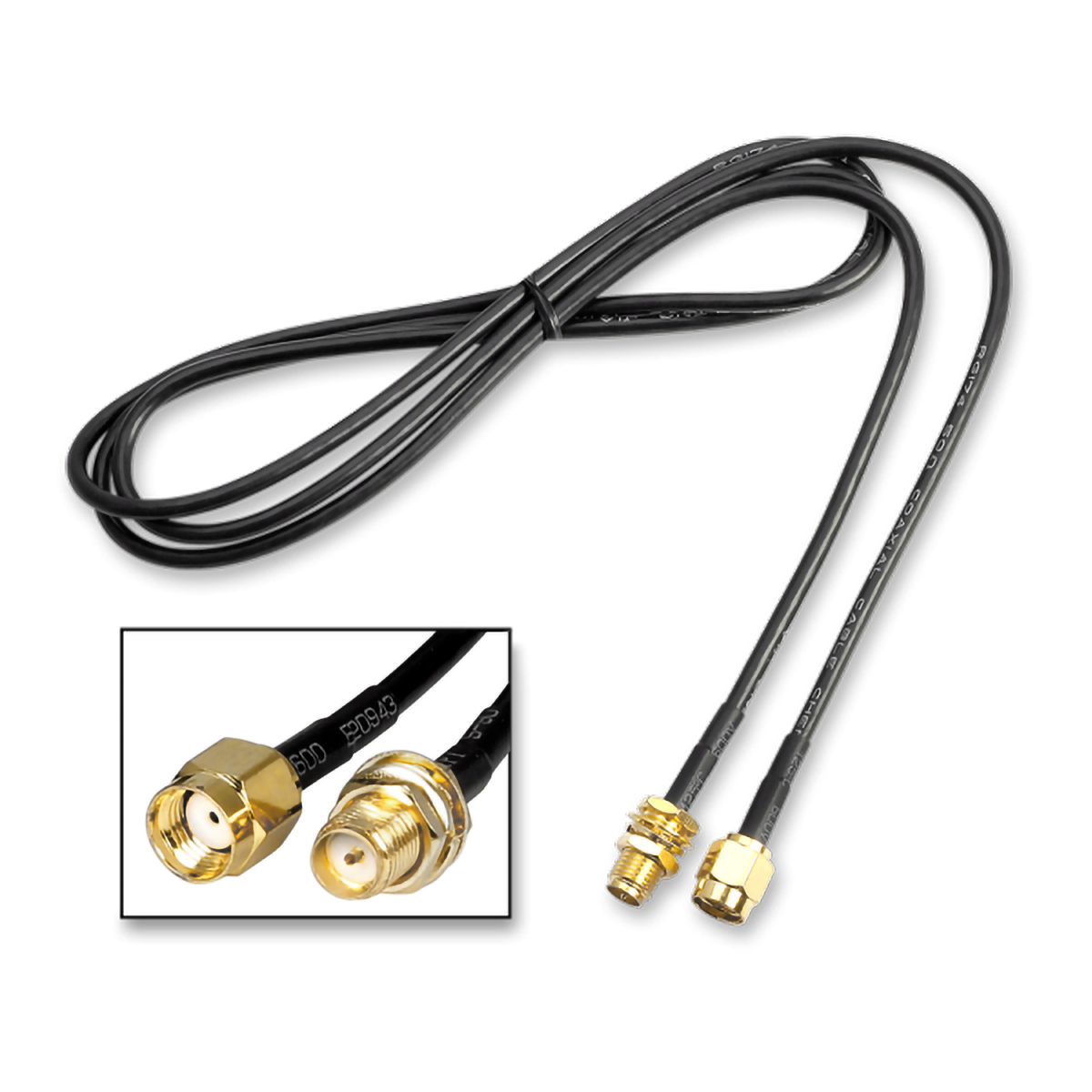

NCD RPSMAMF는 리버스 폴라리티 SMA(RP-SMA) 숫 커넥터와 암 커넥터를 양 끝에 갖춘 1~9 m 안테나 연장 케이블(RP-SMA Extension Cable)입니다. 금속 함체나 장치 상자 안에 둔 무선 모듈의 안테나를 원하는 위치로 빼내 설치할 때 사용합니다.

내구성과 내후성을 갖춘 방수 구조라 실외로 뺀 안테나 구간에도 사용할 수 있습니다. KFX 키 포브 시리즈 컨트롤러와 900HP-S3B 무선 메시, 802.15.4 점대점 무선, WiFi 통신 모듈의 안테나 포트에 연결합니다. 장치는 안쪽에 두고 안테나만 옮기는 이 연장 케이블은 (주)테솔이 국내에 공식 공급합니다.

1 m · 3 m · 6 m · 9 m

선택 가능한 연장 길이

RP-SMA 숫 · 암

양끝 커넥터 구성

방수

내구성과 내후성 구조

4종

호환 무선 장치 계열

특징

장치는 안쪽에
안테나는 바깥에

핵심 특징	현장에서 달라지는 점
1~9 m 길이 선택	장치와 안테나 사이 거리에 맞춰 1 m·3 m·6 m·9 m 중에서 고를 수 있어 남는 케이블을 감아 둘 공간이 줄어듭니다.
숫 · 암 커넥터 한 쌍	장치의 안테나 포트와 안테나 사이에 그대로 끼워 넣는 구조여서 별도 변환 부품 없이 연장할 수 있습니다.
리버스 폴라리티 SMA 규격	WiFi 라우터 안테나에 흔히 사용되는 규격이라 기존 안테나를 그대로 두고 연장할 수 있습니다.
내구성·방수 구조	비와 먼지에 노출되는 실외 구간에도 사용하므로 안테나만 건물 밖에 둘 수 있습니다.
NCD 무선 장치 호환	KFX 키 포브, 900HP-S3B, 802.15.4 점대점, WiFi 모듈과 함께 사용해 안테나 위치만 바꿔 통신 환경을 개선합니다.

길이 선택

설치 거리와
신호 손실의 균형

연장 케이블은 길수록 신호 손실이 커지므로 설치 거리를 먼저 측정한 뒤 그 거리를 넘는 가장 짧은 길이를 고르세요. 길이는 1 m, 3 m, 6 m, 9 m 네 가지이며, 케이블이 지나가는 경로의 꺾임과 고정 여유를 포함한 실제 배선 거리를 기준으로 잡으세요.

안테나 위치를 바꾸는 배선 경로

장치는 제어함 안쪽에 두고 케이블 암 커넥터를 장치 포트에, 숫 커넥터를 안테나에 연결합니다. 안테나는 금속 함체 바깥이나 벽 상단처럼 전파가 막히지 않는 자리에 고정합니다.

커넥터 확인

리버스 폴라리티
극성 확인 방법

RP-SMA는 일반 SMA와 외형이 같지만 중심 핀의 암수 구성이 반대입니다. 장치 포트와 안테나가 모두 RP-SMA인지 확인한 뒤 주문해야 하며, 일반 SMA 안테나를 연결하려면 극성이 맞는 변환 부품이 따로 필요합니다.

사양

길이 4종과
커넥터 구성

항목	사양
품번	RPSMAMF (스토어 SKU RPSMAMF1)
길이 옵션	1 m / 3 m / 6 m / 9 m (1 ~ 9 m)
커넥터	리버스 폴라리티 SMA 숫 · 암 (양끝 각 1개)
구조	내구성, 방수 (내후성)
호환 제품	NCD KFX 키 포브 시리즈 컨트롤러, 900HP-S3B 무선 메시, 802.15.4 점대점 무선, WiFi 통신 모듈
구성품	숫 · 암 커넥터가 있는 연장 케이블
별도 준비	안테나, 연결 대상 장치

활용 분야

안테나 위치를
옮겨야 하는 현장

금속 제어함 — 함체 안의 무선 모듈에서 안테나를 함체 밖으로 인출해 전파 차폐를 피합니다.
천장·벽 상단 설치 — 장치는 접근하기 쉬운 높이에 두고 안테나만 신호가 잘 닿는 높이로 올립니다.
실외 안테나 구간 — 방수 구조 케이블로 건물 외벽 쪽 안테나까지 연결합니다.
다중 무선 장치 현장 — 장치별 안테나 위치를 따로 잡아 간섭을 줄입니다.

선택 가이드

설치 거리에 맞는
케이블 길이

이럴 때 (설치 조건)	권장 길이	선택 이유
함체 바로 바깥으로 안테나를 뺄 때	1 m	손실이 가장 작고 배선이 짧습니다.
같은 방 벽 상단이나 천장 가까이에 올릴 때	3 m	일반 실내 설치 높이를 충분히 덮습니다.
옆 공간이나 건물 외벽 쪽까지 보낼 때	6 m	실내외 경계를 가로지르는 경로에 맞습니다.
장치와 안테나가 멀리 떨어진 현장일 때	9 m	가장 긴 선택지로 손실을 감안해 필요한 만큼만 선택합니다.

구성·옵션

구성품과
별도 준비 품목

구분	내용
구성품	숫 · 암 커넥터가 있는 연장 케이블
옵션	길이 1 m / 3 m / 6 m / 9 m
별매	안테나, 연결 대상 장치
품번	RPSMAMF

RPSMAMF와 함께 보는
NCD 액세서리

RPSMAMF 연장 케이블 길이는 어떻게 고릅니까?
1 m, 3 m, 6 m, 9 m 중에서 실제 배선 거리에 맞춰 가장 가까운 길이를 고릅니다. 길이가 길수록 신호 손실이 커지므로 필요 이상으로 길게 주문하지 마세요.
RPSMAMF는 길이가 길면 신호가 약해집니까?
네, 케이블이 길수록 신호 손실이 생깁니다. 안테나를 옮겨 얻는 이득이 손실보다 크도록 짧은 길이부터 검토하세요.
RPSMAMF에 안테나도 함께 들어 있습니까?
아니요, 연장 케이블만 포함합니다. 안테나와 연결 대상 장치는 따로 준비해야 합니다.
RPSMAMF를 실외에 설치해도 됩니까?
네, 내구성과 내후성을 갖춘 방수 구조라 실외 구간에서 사용할 수 있습니다. 커넥터 접합부는 설치 환경에 맞춰 별도로 보호하세요.
