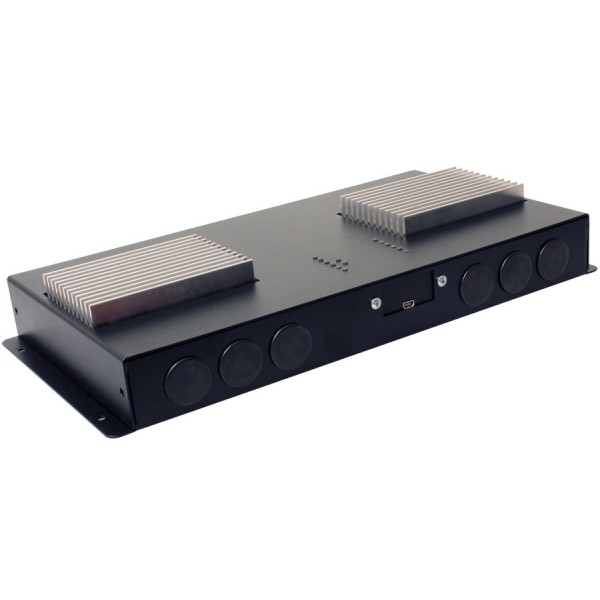

NCD P06C2-500HS AC 조광기 3000W 6 채널 x 500W 120VAC 60Hz 이중 회로

채널당 500 W,⁣ 6채널 3000 W

NCD P06C2-500HS AC 조광기 6채널⁣ 품번 : P06C2-500HS⁣ 채널 구성 : 6채널, 채널당 최대 500 W⁣ 합계 용량 : 3000 W

견적 받기

NCD 한국 독점 공급 파트너

NCD P06C2-500HS는 6채널에 채널당 최대 500 W, 합계 3000 W를 조광하는 이중 회로 컴퓨터 제어 AC 조광기(AC Light Dimmer)입니다. 채널마다 256단계로 밝기를 지정하며, 15 A 차단기 2개에 나눠 연결합니다. (주)테솔이 국내에 공식 공급합니다.

방열판을 두 개 갖추고 퓨즈도 이중으로 구성한 대형 모델이라 고출력 조명에 맞습니다.

제품 자료

제품 설명서와⁣ 자료

이 제품의 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

• Pulsar AC 조광기 빠른 시작 가이드
• API 코덱 빠른 시작 가이드
• Base Station 빠른 시작 가이드
• EEPROM 메모리 맵 빠른 시작 가이드

전원 조건

P06C2-500HS의⁣ 120 VAC 입력과 차단기 2개

120 VAC 60 Hz 입력만 받으므로 국내 220 V 회로에는 직접 연결할 수 없습니다. 15 A 차단기 2개에 나눠 연결하는 이중 회로 모델입니다.

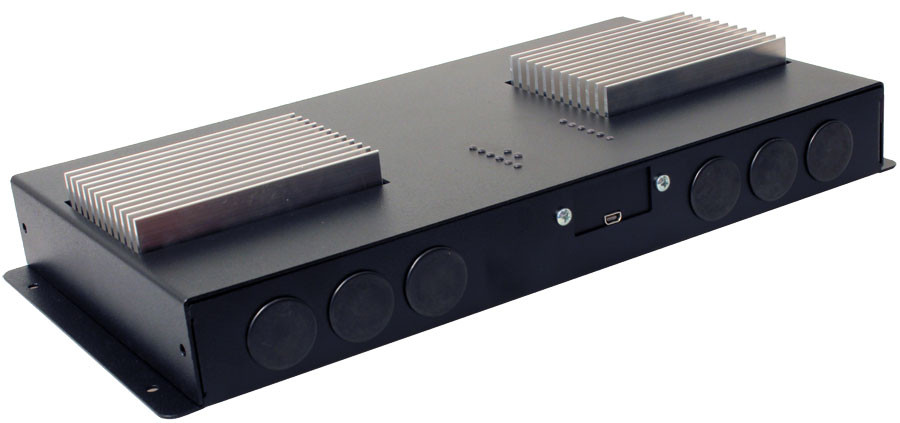

방열판이 달린 검은색 금속 케이스의 조광기

사양

P06C2-500HS 사양

사용 방법

P06C2-500HS⁣ COM 포트 확인과 밝기 명령

USB 통신 모듈로 PC와 연결한 뒤 장치 관리자의 COM 포트 번호를 확인하고, Base Station 실행 후 같은 포트를 선택합니다. 통신 속도는 기본 115.2K baud이고, 보드의 PGM/RUN 점퍼가 Run 위치에 있는지 먼저 확인하세요.

각 명령은 명령, 채널, 값, 버퍼 순서로 구성되며 채널 0이 전체 채널입니다. 명령이 끝나면 85가 응답되며, 통신 모듈 구성은 주문 때 문의해 주세요.

활용 분야

고출력 조명 여섯 줄을⁣ 제어하는 현장

• 무대 조명 — 대용량 조명 여섯 줄의 밝기를 장면별로 따로 바꿉니다.
• 건축 조명 — 구역마다 큰 부하를 채널로 나눠 조광합니다.
• 장면 전환 — 채널별 페이드 속도로 밝기를 서서히 바꿉니다.

같은 계열

P06C2-500HS와⁣ 대비되는 계열 모델

• P03C1-500HS — 채널당 500 W 규격의 3채널 단일 회로 모델
• P01C1-200HS — 채널당 200 W 규격의 1채널 단일 회로 모델
• P02C1-200HS — 채널당 100 W 규격의 2채널 단일 회로 모델
• P12C2-250HS — 채널당 250 W 규격의 12채널 이중 회로 모델
• P08C2-375HS — 채널당 375 W 규격의 8채널 이중 회로 모델
• P04C1-100 — 채널당 100 W 규격의 4채널 단일 회로 모델
• P06C1-100 — 채널당 100 W 규격의 6채널 단일 회로 모델
• P01C1-1500HS — 채널당 1500 W 규격의 1채널 단일 회로 모델
• P02C1-750HS — 채널당 750 W 규격의 2채널 단일 회로 모델
• P02C1-375HS — 채널당 375 W 규격의 2채널 단일 회로 모델
• P04C1-200HS — 채널당 200 W 규격의 4채널 단일 회로 모델
• P02C2-1500HS — 채널당 1500 W 규격의 2채널 이중 회로 모델
• P06C1-250HS — 채널당 250 W 규격의 6채널 단일 회로 모델
