LoRa 장치를 안테나 없이 켜도 됩니까?

아닙니다. 외부 안테나 없이 LoRa 또는 Sigfox 무선부를 켜면 장치가 손상될 수 있습니다. 케이블과 안테나를 체결한 뒤 전원을 넣으세요.

NCD LoPy_AT 키트의 케이블 길이는 얼마입니까?

케이블 어셈블리는 100 mm입니다. 보드 단자에서 케이스 벽까지의 거리가 이 길이 안에 들도록 배치하세요.

LoPy_AT 키트에 들어 있는 안테나는 어떤 형식입니까?

RP-SMA(숫) 틸트 스위벨 1/2파장 휩 안테나입니다. 관절을 꺾어 설치 방향에 맞게 조정할 수 있습니다.

ANTENNA_PIGTAIL 피그테일 케이블과는 무엇이 다릅니까?

이 키트는 U.FL 케이블 어셈블리에 안테나까지 함께 들어 있습니다. ANTENNA_PIGTAIL은 3 in 길이의 변환 케이블 단품입니다.

NCD LoPy_AT LoRa 안테나 키트

MODEL: LoPy_AT
브랜드: NCD

제품문의 구매하기

PyCom 장치의 LoRa를⁣ 케이스 밖 안테나로 잇는 키트

견적 받기

NCD 한국 독점 공급 파트너

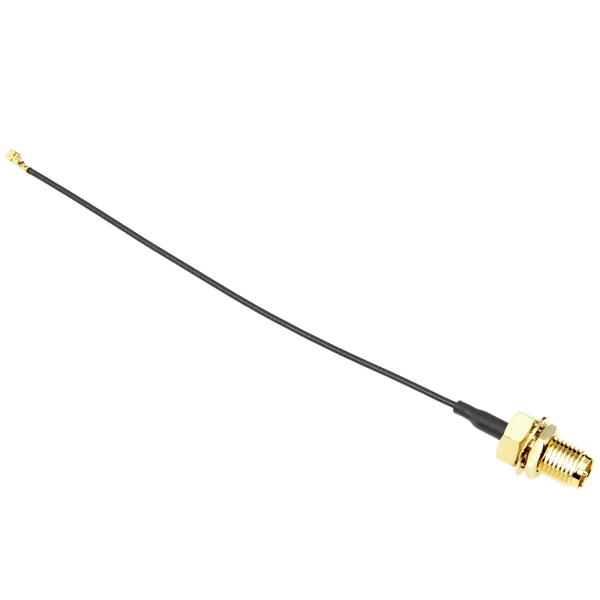

NCD LoPy_AT는 RP-SMA(암)에서 U.FL까지 100 mm인 케이블 어셈블리와 RP-SMA(숫) 틸트 스위벨 1/2파장 휩 안테나를 한 세트로 묶은 LoRa 안테나 키트(PyCom 장치용 외부 안테나)입니다. U.FL 단자를 가진 장치의 LoRa 무선부를 케이스 밖 안테나에 연결합니다.

안테나는 틸트 스위벨 구조라 각도를 조절해 설치 방향에 맞추고, 케이블은 U.FL 단자의 작은 커넥터를 RP-SMA 단자로 변환합니다. 케이블과 안테나를 따로 준비할 필요가 없는 이 키트는 (주)테솔이 국내에 공식 공급합니다.

100 mm

케이블 어셈블리 길이

1/2파장

휩 안테나 형식

RP-SMA

안테나 측 커넥터

2종

케이블과 안테나 구성

특징

케이블과 안테나를⁣ 한 세트로 구성

핵심 특징	현장에서 달라지는 점
외부 안테나 연결	LoRa 무선부에 외부 안테나를 연결해 장치를 케이스 안에 두고도 안테나는 신호가 통하는 위치에 설치합니다.
짧은 U.FL 케이블	RP-SMA(암)에서 JK-IPEX MHF U.FL 1.13까지 연결하므로 보드 단자에서 케이스 벽까지 짧게 인출합니다.

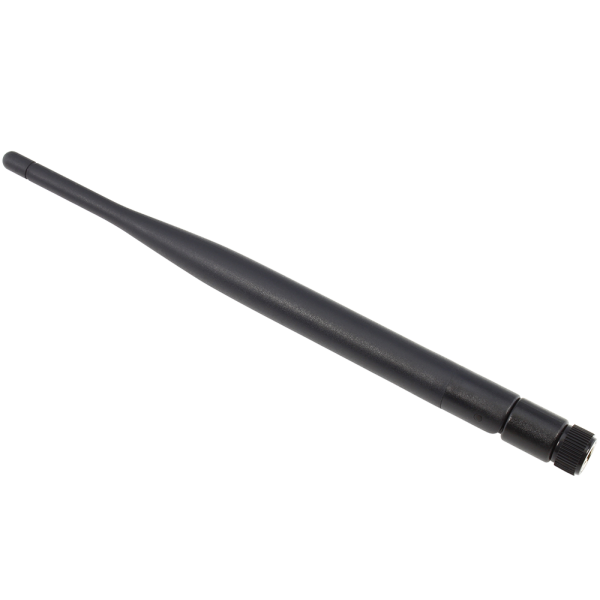

틸트 스위벨 안테나	RP-SMA(숫) 안테나의 각도를 조절해 케이스 모양이나 설치 방향에 맞춰 세웁니다.
1/2파장 휩 형식	휩 형태의 1/2파장 안테나로 가늘고 가벼워 소형 장치에 장착하기 쉽습니다.
PyCom 장치용 구성	PyCom 장치의 LoRa 안테나로 구성한 키트라 케이블 규격과 안테나 커넥터를 따로 선정할 필요가 없습니다.

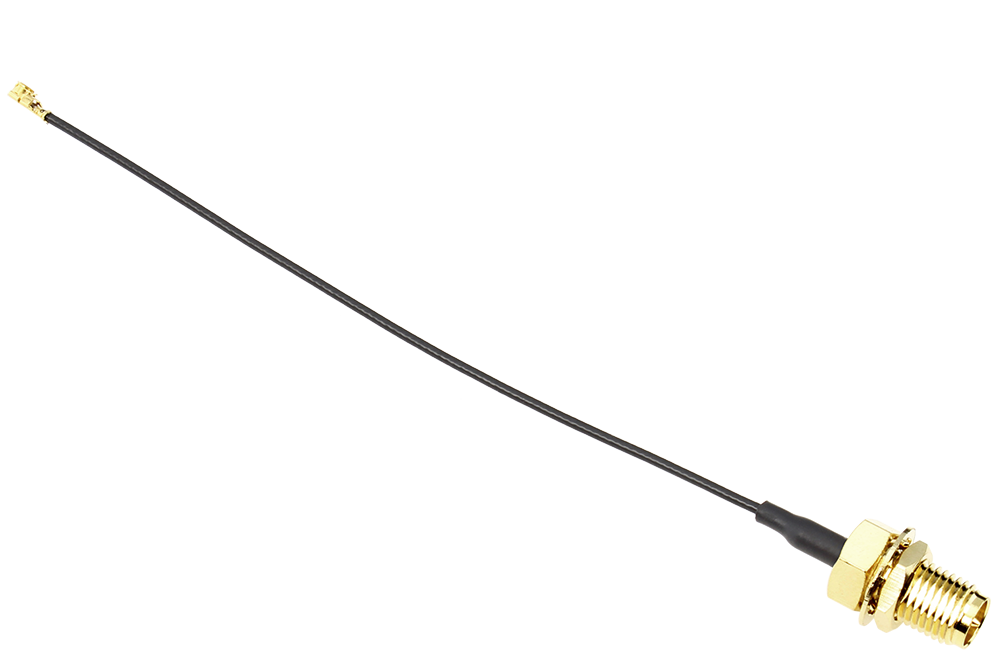

SMA 커넥터가 달린 안테나 연결 케이블

설치 주의

안테나 연결 순서와⁣ 전원 투입 전 점검

LoRa와 Sigfox 무선부는 외부 안테나를 연결한 상태에서 운전해야 합니다. 안테나 없이 전원을 켜면 장치가 손상될 수 있으므로 케이블과 안테나를 먼저 체결하고 전원을 넣으세요.

체결 순서: 케이블 → 안테나 → 전원

케이블의 U.FL 쪽을 장치 단자에 꽂고, 반대쪽 RP-SMA 단자에 틸트 스위벨 안테나를 돌려 체결한 뒤 전원을 켭니다. U.FL 커넥터는 작아서 꽂을 때 수직으로 눌러야 파손되지 않습니다.

설치 위치

안테나 방향과⁣ 케이스 인출

인출 위치: 케이블이 짧으므로 보드 단자에서 케이스 벽까지의 거리가 케이블 길이 안에 들어오도록 보드 위치를 정하세요.
안테나 각도: 틸트 스위벨 관절로 안테나를 세워 설치면과 평행하게 눕지 않게 합니다.
실험 세팅: 위치를 바꿔 가며 통신 상태를 비교할 때 안테나만 옮기면 되도록 케이블에 여유를 두세요.

사양

구성품과⁣ 커넥터 사양

항목	사양
품번	LoPy_AT
유형	외부 안테나 키트
케이블 어셈블리	RP-SMA(암) – JK-IPEX MHF U.FL 1.13, 100 mm
안테나	RP-SMA(숫) 틸트 스위벨 1/2파장 휩 안테나
대상	PyCom 장치용 LoRa 안테나 키트
적용 무선부	LoRa, Sigfox

막대형 외장 안테나

활용 분야

외부 안테나가⁣ 필요한 현장

LoRa 장치 연결 — LoRa 무선부에 외부 안테나를 연결해 통신 구간을 확보합니다.
케이스 밖 안테나 — 금속 케이스나 상자 안의 보드에서 안테나만 밖으로 인출합니다.
U.FL 단자 장치 연결 — U.FL 단자 장치에 RP-SMA 안테나를 연결합니다.
실험 세팅 — 안테나 위치를 바꿔 가며 통신 시험 환경을 구성합니다.

선택 가이드

연결 방식별⁣ 선택 기준

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
케이블과 안테나를 한 번에 구성할 때	LoPy_AT	U.FL 케이블 어셈블리와 휩 안테나가 한 세트입니다.
U.FL 단자를 RP-SMA로 바꾸는 케이블만 필요할 때	ANTENNA_PIGTAIL	3 in 길이의 U.FL – RP-SMA 피그테일 케이블입니다.
대역이 정해진 별도 안테나를 사용할 때	ANTENNA_418MHZ · 900MHZ · 2.4GHZ	대역별 RP-SMA 안테나를 단독으로 선택합니다.

구성·옵션

키트 구성

구분	품명	비고
기본 구성	케이블 어셈블리	RP-SMA(암) – JK-IPEX MHF U.FL 1.13
기본 구성	안테나	RP-SMA(숫) 틸트 스위벨 1/2파장 휩

LoRa 안테나 키트와 함께 보는⁣ 안테나·마운트

LoRa 장치를 안테나 없이 켜도 됩니까?
아닙니다. 외부 안테나 없이 LoRa 또는 Sigfox 무선부를 켜면 장치가 손상될 수 있습니다. 케이블과 안테나를 체결한 뒤 전원을 넣으세요.
NCD LoPy_AT 키트의 케이블 길이는 얼마입니까?
케이블 어셈블리는 100 mm입니다. 보드 단자에서 케이스 벽까지의 거리가 이 길이 안에 들도록 배치하세요.
LoPy_AT 키트에 들어 있는 안테나는 어떤 형식입니까?
RP-SMA(숫) 틸트 스위벨 1/2파장 휩 안테나입니다. 관절을 꺾어 설치 방향에 맞게 조정할 수 있습니다.
ANTENNA_PIGTAIL 피그테일 케이블과는 무엇이 다릅니까?
이 키트는 U.FL 케이블 어셈블리에 안테나까지 함께 들어 있습니다. ANTENNA_PIGTAIL은 3 in 길이의 변환 케이블 단품입니다.

NCD LoPy_AT LoRa 안테나 키트

PyCom 장치의 LoRa를⁣ 케이스 밖 안테나로 잇는 키트
