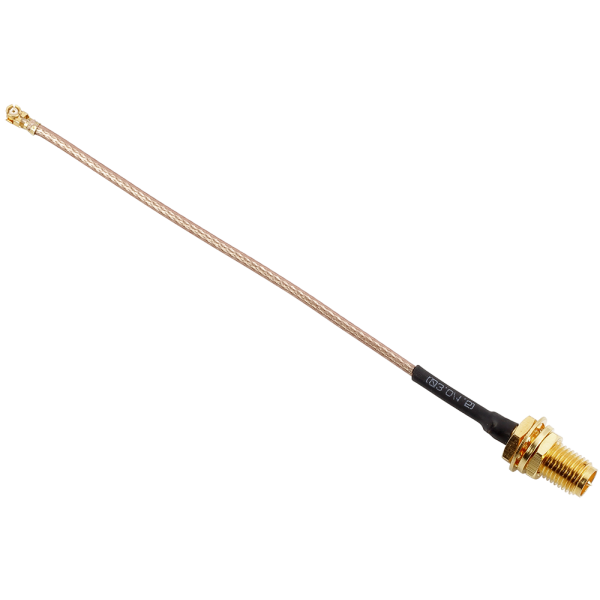

NCD ANTENNA_PIGTAIL U.FL-RP-SMA 피그 테일 케이블 어댑터

Name: NCD ANTENNA_PIGTAIL U.FL-RP-SMA 피그 테일 케이블 어댑터
Brand: NCD
SKU: 1621575577

U.FL 모듈에 외부 안테나를
연결하는 피그테일 케이블

NCD ANTENNA_PIGTAIL U.FL – RP-SMA 피그테일 케이블

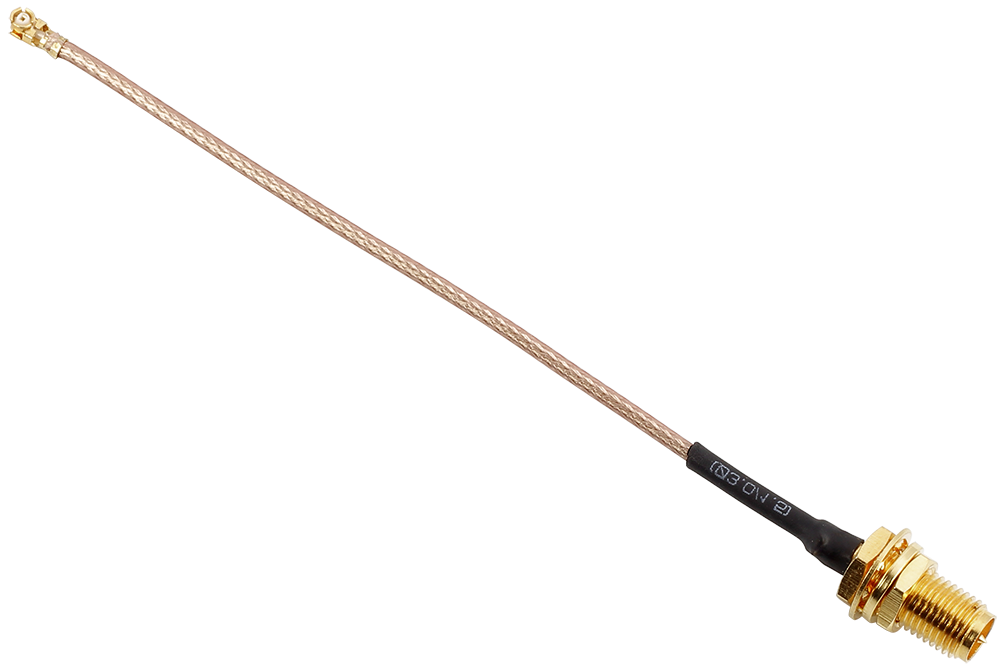

NCD ANTENNA_PIGTAIL은 한쪽이 U.FL, 반대쪽이 RP-SMA 커넥터인 3 in 길이의 피그테일 케이블(U.FL – RP-SMA 안테나 어댑터)입니다. 소형 U.FL 단자를 가진 NCD 통신 모듈에 RP-SMA 외부 안테나를 연결합니다.

U.FL 단자는 작고 약해 안테나를 직접 달기 어렵습니다. 이 케이블이 RP-SMA 단자로 변환하므로 안테나를 쉽게 교체할 수 있습니다. 짧은 구간을 이어 주는 이 어댑터는 (주)테솔이 국내에 공식 공급합니다.

케이블 길이

한쪽 커넥터

반대쪽 커넥터

통신 모듈 안테나 연결

핵심 특징	현장에서 달라지는 점
양쪽 서로 다른 커넥터	한쪽 U.FL, 반대쪽 RP-SMA 구조라 단자 형태가 다른 모듈과 안테나를 직접 이어 줍니다.
소형 U.FL 단자 대응	작은 U.FL 단자에 안테나를 직접 달지 않으므로 단자 파손 위험이 줄어듭니다.
RP-SMA 안테나 연결	RP-SMA 커넥터 안테나라면 대역이 달라도 같은 케이블로 연결합니다.
3 in 길이	모듈 단자에서 케이스 벽면의 RP-SMA 단자까지 짧게 이어 신호 경로가 길어지지 않습니다.
NCD 모듈 연결용	NCD 통신 모듈과 안테나를 연결하는 용도로 구성되어 NCD 장치와 바로 조합합니다.

안테나는 사용할 주파수 대역부터 정한 뒤 이 케이블로 연결합니다. NCD에는 418 – 433 MHz, 868 – 900 MHz, 2.4 GHz RP-SMA 안테나가 각각 있으므로 모듈 대역에 맞는 것을 고르세요.

모듈의 U.FL 단자에서 시작해 피그테일 케이블, 케이스 벽면의 RP-SMA 단자, 외부 안테나 순으로 이어집니다. 케이블과 안테나를 함께 구성하려면 LoPy_AT 안테나 키트가 적합합니다.

구분	내용
품번	ANTENNA_PIGTAIL
함께 사용하는 안테나	418 – 433 MHz · 868 – 900 MHz · 2.4 GHz RP-SMA 안테나

ANTENNA_PIGTAIL은 어떤 안테나에 사용합니까?
RP-SMA 커넥터 안테나에 사용합니다. 모듈의 대역에 맞는 안테나를 별도로 고르세요.
U.FL 피그테일 케이블은 어떤 장치에 연결합니까?
U.FL 단자가 있는 NCD 통신 모듈에 연결하고, 반대쪽에 RP-SMA 안테나를 연결합니다. 단자 형태가 다른 장치에는 맞지 않습니다.
케이블 길이는 얼마입니까?
3 in입니다. 모듈 단자와 안테나 사이가 가까운 구성에 적합하며, 거리가 멀면 연장 케이블을 별도로 검토하세요.
안테나 키트와는 무엇이 다릅니까?
이 제품은 변환 케이블 단품이고 LoPy_AT 키트는 케이블과 안테나가 함께 들어 있습니다. 안테나를 이미 갖고 있다면 이 케이블만 주문하세요.
