NCD Pulsar AC 조광기는 채널마다 밝기를 256단계로 조절하는 컴퓨터 제어 조광기(AC Light Dimmer, 무대·건축 조명 조광기)입니다. 1–12채널, 총 200–3000 W 범위의 14종으로 구성되며 백열등과 LED 부하를 깜박임 없이 제어합니다.

채널별 페이드 속도를 따로 프로그래밍할 수 있고, NCD Base Station 소프트웨어로 컴퓨터에서 제어합니다. 입력은 120 VAC 60 Hz 전용이므로 도입 전에 전원 조건을 확인하세요. 이 조광기는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 기계 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

256단계

채널별 밝기 조절

1 – 12채널

모델별 채널 수

120 VAC

60 Hz 입력 전용

3000 W

최대 총 용량

특징

채널별 밝기와
페이드 제어

핵심 특징현장에서 달라지는 점
채널별 밝기 256단계채널마다 컴퓨터로 밝기를 잘게 나눠 장면에 맞는 세밀한 조명을 연출합니다.
채널별 페이드채널마다 페이드 속도를 따로 프로그래밍해 장면 전환 때 밝기가 서서히 바뀝니다.
깜박임 없는 디밍백열등과 LED 조명 모두에 맞춰 조광하므로 부하 종류가 섞여도 같은 방식으로 제어합니다.
퓨즈 보호보드의 퓨즈가 단락으로부터 회로를 보호해 장비 손상 범위를 줄입니다.
산업용 벽걸이형알루미늄 방열판을 갖춘 금속 인클로저를 벽면에 고정하므로 방열 부담이 줄어듭니다.
컴퓨터 제어NCD Base Station 소프트웨어로 제어하므로 조명 시나리오를 프로그램으로 관리합니다.

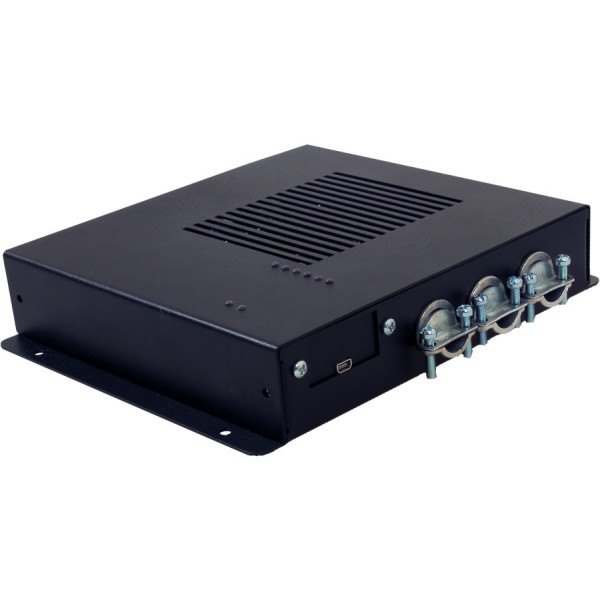

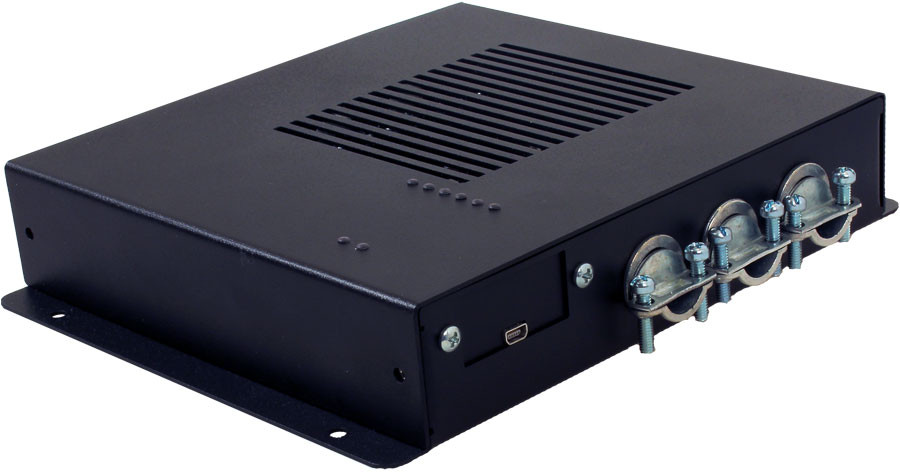

NCD P06C1-100 - 환기 슬릿과 고정구가 보이는 검은색 조광기 케이스
환기 슬릿과 고정구가 보이는 검은색 조광기 케이스

전원 조건

120 VAC 전용과
회로 구성

모든 모델은 120 VAC 60 Hz 입력 전용이므로 국내 220 V 회로에는 바로 연결할 수 없습니다. 단일 회로 모델은 15 A 차단기 1개에, 이중 회로 모델은 15 A 차단기 2개에 나눠 연결하며, 최대 용량 모델이 이중 회로에 해당합니다.

단일 회로와 이중 회로 배선

단일 회로 모델은 총 1500 W 이하에서 15 A 차단기 하나로 구성하고, 이중 회로 모델은 8채널 375 W, 12채널 250 W, 2채널 1500 W, 6채널 500 W 구성에서 총 용량을 두 회로로 나눕니다. 채널 수와 채널당 정격은 부하 하나의 최대 소비전력을 기준으로 고릅니다.

사용 방법

Pulsar AC 조광기
Base Station과 밝기 명령

Pulsar 조광기는 USB로 연결하면 PC에 COM 포트로 잡히고, Base Station 소프트웨어나 자체 프로그램에서 명령 바이트를 보내 채널별 밝기와 페이드를 제어합니다. 기본 통신 속도는 115.2K baud입니다.

소프트웨어·도구하는 일
Base StationWindows에서 COM 포트 연결, 컨트롤러 종류 식별
COMM Operator명령 바이트를 직접 보내고 응답을 확인하는 터미널
NCD Component LibraryVisual Studio에서 조광 제어 프로그램 작성

처음 연결하는 순서

순서할 일
1120 VAC 60 Hz 전원과 조명 부하 배선은 자격을 갖춘 전기 기술자가 설치하게 하세요.
2보드의 PGM/RUN 점퍼가 Run 위치에 있는지 확인합니다.
3USB 통신 모듈(ZUSB)이 있는 모델은 USB로 PC와 연결하고 장치 관리자에서 COM 포트 번호를 확인하세요.
4Base Station을 실행해 COM 방식과 해당 포트를 선택하면 컨트롤러 종류를 식별합니다.
5253 2 254를 보내 채널 2가 최대 밝기로 켜지고 85가 응답되는지 확인한 뒤, 253 0 0 1로 모든 채널을 끄세요.

Pulsar 조광 명령 예시 (10진수)

명령하는 일
253 2 254채널 2를 최대 밝기로 설정(Buffer 1)
253 0 128 1모든 채널을 절반 밝기로 설정
253 0 0 1모든 채널을 즉시 끄기
253 1 10 5채널 1의 페이드 속도를 빠르게 설정
254 33동작 모드 읽기(Run 85, Config 86)

명령은 명령, 채널, 값, 버퍼 순서이며 채널 0은 모든 채널을 뜻합니다. 명령이 끝나면 85가 응답됩니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 장치의 안내서를 함께 확인하세요.

사양

14종 모델별
채널과 용량

모델채널 x 정격총 용량회로
P01C1-200HS1채널 x 200 W200 W단일 회로
P02C1-200HS2채널 x 100 W200 W단일 회로
P04C1-1004채널 x 100 W400 W단일 회로
P06C1-1006채널 x 100 W600 W단일 회로
P02C1-375HS2채널 x 375 W750 W단일 회로
P04C1-200HS4채널 x 200 W800 W단일 회로
P01C1-1500HS1채널 x 1500 W1500 W단일 회로
P02C1-750HS2채널 x 750 W1500 W단일 회로
P03C1-500HS3채널 x 500 W1500 W단일 회로
P06C1-250HS6채널 x 250 W1500 W단일 회로
P08C2-375HS8채널 x 375 W3000 W이중 회로
P12C2-250HS12채널 x 250 W3000 W이중 회로
P02C2-1500HS2채널 x 1500 W3000 W이중 회로
P06C2-500HS6채널 x 500 W3000 W이중 회로

시리즈 공통 사양

항목사양
입력120 VAC, 60 Hz
밝기 단계채널당 256단계
페이드채널별 속도 프로그래밍
부하백열등, LED
단락 보호보드 퓨즈
단일 회로 연결15 A 차단기 1개
이중 회로 연결15 A 차단기 2개
인클로저산업용 벽걸이형 금속, 알루미늄 방열판
제어NCD Base Station 소프트웨어, 일부 모델은 USB 통신 모듈 ZUSB로 컴퓨터 연결
문서빠른 시작 안내서, 기계 도면 (P03C1-500HS 기준)

활용 분야

조명 제어가
필요한 현장

  • 무대 조명 — 장면에 따라 채널별 밝기를 바꿉니다.
  • 건축 조명 — 건축 조명 부하를 채널별로 조광합니다.
  • 백열등·LED 조명 — 두 종류 부하를 같은 방식으로 조광합니다.
  • 장면 전환 — 페이드 속도를 정해 밝기가 서서히 바뀌게 합니다.
  • 컴퓨터 연동 조명 — 프로그램으로 조명 밝기를 변경합니다.

선택 가이드

부하 조건별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
한 회로에 총 1500 W 이하를 사용할 때P06C1-250HS 또는 P03C1-500HS15 A 차단기 1개로 구성하는 단일 회로 모델입니다.
채널을 많이 나눠 사용할 때P12C2-250HS 또는 P08C2-375HS12채널 또는 8채널의 이중 회로 모델입니다.
채널당 1500 W 부하를 사용할 때P01C1-1500HS 또는 P02C2-1500HS단일 또는 이중 회로의 대용량 채널 모델입니다.
총 200 W 이하 조명을 사용할 때P01C1-200HS 또는 P02C1-200HS소용량 단일 회로 모델입니다.
최대 용량이 필요할 때이중 회로 모델15 A 차단기 2개에 나눠 연결합니다.

구성·옵션

구성품과
연결 방식

구분내용
구성품조광기 본체 (금속 인클로저, 알루미늄 방열판)
문서빠른 시작 안내서, 기계 도면 (P03C1-500HS 기준)
연결 방식일부 모델은 USB 통신 모듈 ZUSB로 컴퓨터와 연결
품번14종, 위 모델 표 참조
