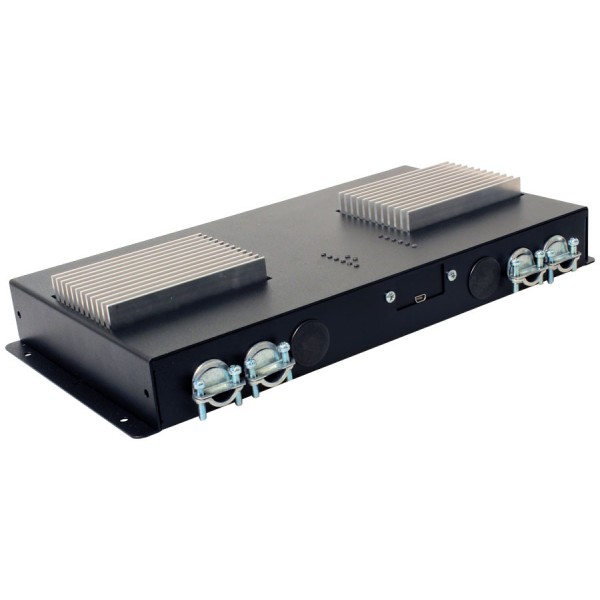

NCD P08C2-375HS AC 조광기 3000W 8 채널 x 375W 120VAC 60Hz 이중 회로

NCD P08C2-375HS AC 조광기 3000W 8 채널 x 375W 120VAC 60Hz 이중 회로

MODEL
P08C2-375HS
브랜드
NCD
제품문의 구매하기

375 W 채널 여덟을⁣ 이중 회로로 조광

NCD P08C2-375HS AC 조광기 8채널⁣ 품번 : P08C2-375HS⁣ 채널 구성 : 8채널, 채널당 375 W⁣ 합계 용량 : 3000 W

견적 받기

NCD 한국 독점 공급 파트너

NCD P08C2-375HS는 8채널에 채널당 375 W, 합계 3000 W를 조광하는 이중 회로 컴퓨터 제어 AC 조광기(AC Light Dimmer)입니다. 조명 한 줄에 큰 부하가 걸리면서도 구역은 여덟으로 나누려는 현장에 맞습니다. (주)테솔이 국내에 공식 공급합니다.

밝기는 채널마다 256단계이고 페이드 속도도 채널별로 프로그래밍합니다. 15 A 차단기 2개가 필요하며 입력은 120 VAC 60 Hz 전용입니다.

8채널

채널당 최대 375 W

3000 W

총 용량

이중 회로

차단기 2개

채널별 페이드

속도 개별 설정

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

소프트웨어와 코드

튜토리얼과 동영상

256단계

채널별 밝기 조절

1 – 12채널

모델별 채널 수

120 VAC

60 Hz 입력 전용

3000 W

최대 총 용량

사용 방법

P08C2-375HS⁣ Base Station 연결과 첫 명령

순서는 점퍼 확인, COM 포트 확인, Base Station 식별, 명령 시험입니다. 전원과 부하 배선은 자격을 갖춘 전기 기술자가 설치하게 하세요.

순서할 일
1보드의 PGM/RUN 점퍼를 Run 위치에 둡니다.
2컴퓨터 연결 후 장치 관리자에서 COM 포트 번호를 확인하세요. ZUSB 포함 여부는 주문 때 문의해 주세요.
3Base Station에서 COM 방식과 포트를 선택합니다.
4253 8 254로 채널 8을 최대 밝기로 켜고 85가 응답되는지 확인하세요.
5253 0 0 1로 여덟 채널을 모두 끕니다.

명령은 명령, 채널, 값, 버퍼 순서입니다. 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 장치의 안내서를 함께 확인하세요.

회로 구성

P08C2-375HS의⁣ 두 회로 배분

총 3000 W를 15 A 차단기 2개에 나눠 연결합니다. 이중 퓨즈가 단락을 막고, 알루미늄 방열판 2개와 금속 인클로저를 갖췄습니다.

120 VAC 입력

국내 220 V 회로에는 바로 연결할 수 없으므로 전원 변환 방식을 도입 전에 검토하세요.

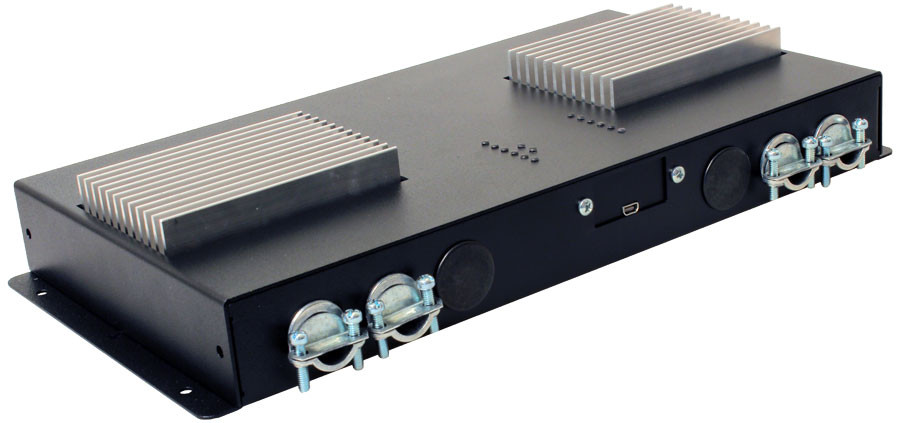

NCD P08C2-375HS - 방열판과 고정구가 보이는 긴 조광기 케이스
방열판과 고정구가 보이는 긴 조광기 케이스

사양

P08C2-375HS 사양

항목사양
품번P08C2-375HS
채널 구성8채널, 채널당 375 W
합계 용량3000 W
회로이중 회로, 15 A 차단기 2개
전원120 VAC / 60 Hz
밝기 단계256단계
부하 종류백열등 · LED
방열알루미늄 방열판

활용 분야

중간 규모⁣ 조광 현장

  • 무대 조명 — 여덟 구역의 밝기를 장면별로 바꿉니다.
  • 건축 조명 — 구역마다 부하가 큰 조명을 채널별로 조광합니다.
  • 장면 전환 — 채널별 페이드로 밝기를 서서히 바꿉니다.

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

통신 모듈 (NCD 스토어)

같은 계열

P08C2-375HS와⁣ 같은 계열 모델

  • P03C1-500HS — 3채널 x 500 W, 총 1500 W 단일 회로 구성
  • P01C1-200HS — 1채널 x 200 W, 총 200 W 단일 회로 구성
  • P02C1-200HS — 2채널 x 100 W, 총 200 W 단일 회로 구성
  • P12C2-250HS — 12채널 x 250 W, 총 3000 W 이중 회로 구성
  • P04C1-100 — 4채널 x 100 W, 총 400 W 단일 회로 구성
  • P06C1-100 — 6채널 x 100 W, 총 600 W 단일 회로 구성
  • P01C1-1500HS — 1채널 x 1500 W, 총 1500 W 단일 회로 구성
  • P02C1-750HS — 2채널 x 750 W, 총 1500 W 단일 회로 구성
  • P02C1-375HS — 2채널 x 375 W, 총 750 W 단일 회로 구성
  • P04C1-200HS — 4채널 x 200 W, 총 800 W 단일 회로 구성
  • P02C2-1500HS — 2채널 x 1500 W, 총 3000 W 이중 회로 구성
  • P06C1-250HS — 6채널 x 250 W, 총 1500 W 단일 회로 구성
  • P06C2-500HS — 6채널 x 500 W, 총 3000 W 이중 회로 구성
