NCD P02C1-750HS AC 조광기 1500W 2 채널 x 750W 120VAC 60Hz 단일 회로

NCD P02C1-750HS AC 조광기 1500W 2 채널 x 750W 120VAC 60Hz 단일 회로

MODEL
P02C1-750HS
브랜드
NCD
제품 자료
제품문의 구매하기

채널당 750 W,⁣ 2채널 조광

NCD P02C1-750HS AC 조광기 2채널⁣ 품번 : P02C1-750HS⁣ 채널 구성 : 2채널, 채널당 최대 750 W⁣ 합계 용량 : 1500 W

견적 받기

NCD 한국 독점 공급 파트너

NCD P02C1-750HS는 채널당 최대 750 W, 2채널 합계 1500 W를 조광하는 컴퓨터 제어 AC 조광기(AC Light Dimmer)입니다. 채널마다 256단계로 밝기를 나누며, 15 A 차단기 1개에 연결하는 단일 회로 모델입니다. (주)테솔이 국내에 공식 공급합니다.

채널별로 페이드 속도를 프로그래밍하므로 두 줄의 조명이 각자 서서히 밝아지거나 어두워집니다. 알루미늄 방열판과 금속 인클로저를 갖췄습니다.

2채널

채널당 최대 750 W

1500 W

합계 용량

단일 회로

15 A 차단기 1개

256단계

채널당 밝기

제품 자료

제품 설명서와⁣ 자료

이 제품의 기계 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

256단계

채널별 밝기 조절

1 – 12채널

모델별 채널 수

120 VAC

60 Hz 입력 전용

3000 W

최대 총 용량

부하 조건

P02C1-750HS에⁣ 연결하는 조명 용량

한 채널에 연결하는 조명은 최대 750 W 이내로 구성하세요. 두 채널을 모두 사용하더라도 합계는 1500 W이며, 두 채널이 한 개의 15 A 차단기를 공유합니다.

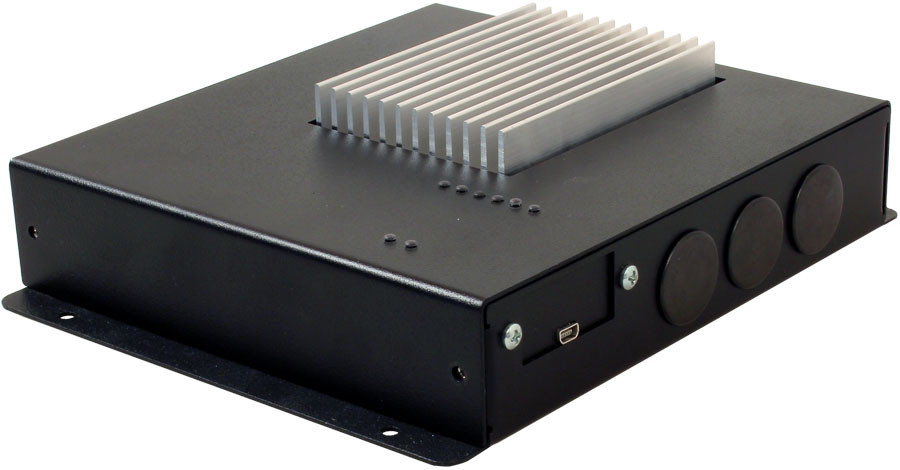

방열판 일체형 인클로저

보드에는 단락을 막아 주는 퓨즈가 있습니다. 전원과 조명 부하 배선은 자격을 갖춘 전기 기술자가 설치하게 하세요.

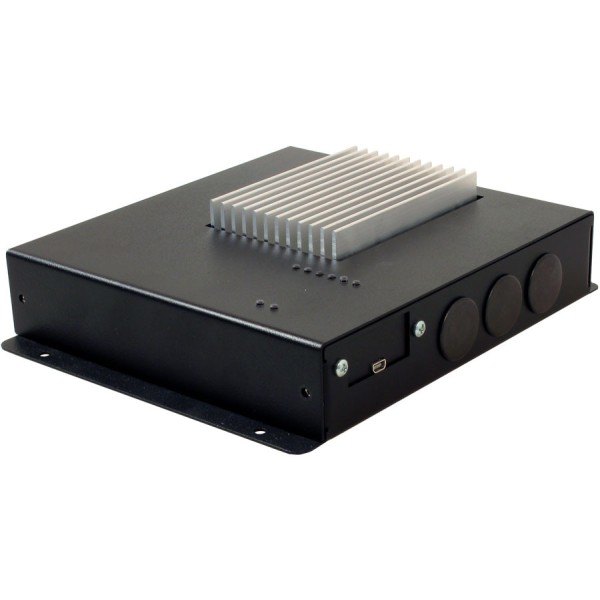

NCD P02C1-750HS - 방열판이 달린 검은색 조광기 케이스 외형
방열판이 달린 검은색 조광기 케이스 외형

전원 조건

P02C1-750HS를⁣ 국내에서 도입하기 전에

입력이 120 VAC 60 Hz 전용이라 국내 220 V 회로에는 바로 연결할 수 없습니다. 전원 변환 방식은 도입 전에 별도로 검토하세요.

사용 방법

P02C1-750HS⁣ COM 포트 연결과 시험 점등

USB 통신 모듈로 PC와 연결하면 COM 포트로 잡히며, Base Station 소프트웨어에서 COM 방식과 해당 포트를 선택하면 컨트롤러 종류를 식별합니다. 기본 통신 속도는 115.2K baud입니다. 보드의 PGM/RUN 점퍼는 Run 위치에 두세요.

명령하는 일
253 2 254 1채널 2를 최대 밝기로 설정(Buffer 1)
253 1 128 5채널 1의 페이드 속도를 중간 값으로 설정
253 0 0 1두 채널을 즉시 끄기
254 33동작 모드 읽기(Run 85, Config 86)

명령은 명령, 채널, 값, 버퍼 순서이며 채널 0은 모든 채널을 뜻합니다. 명령이 끝나면 85가 응답됩니다. 통신 모듈 구성은 주문 때 문의해 주세요.

사양

P02C1-750HS 사양

항목사양
품번P02C1-750HS
채널 구성2채널, 채널당 최대 750 W
합계 용량1500 W
회로단일 회로, 15 A 차단기 1개
입력120 VAC, 60 Hz
밝기 단계채널당 256단계
단락 보호보드 퓨즈
인클로저금속, 알루미늄 방열판

활용 분야

대형 조명 두 줄을⁣ 제어하는 현장

  • 무대 조명 — 두 구역의 밝기를 장면에 따라 따로 바꿉니다.
  • 건축 조명 — 두 줄의 조명을 채널별로 조광합니다.
  • 백열등·LED 조명 — 두 종류 부하를 같은 방식으로 조광합니다.
