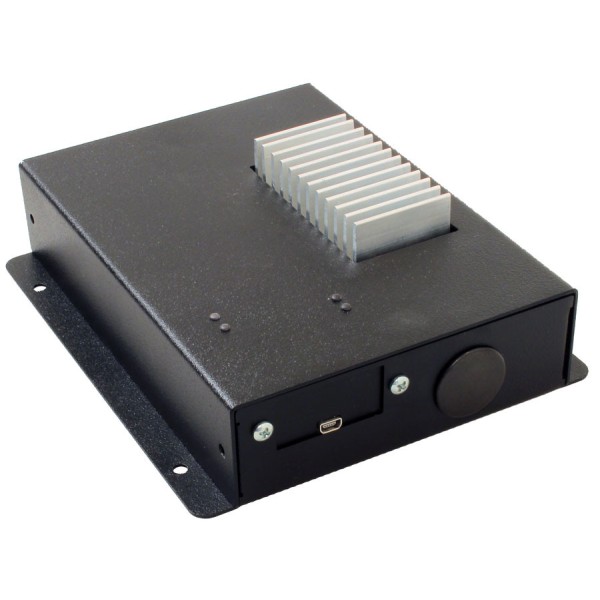

NCD P01C1-200HS AC 조광기 200W 1 채널 x 200W 120VAC 60Hz 단일 회로

NCD P01C1-200HS AC 조광기 200W 1 채널 x 200W 120VAC 60Hz 단일 회로

MODEL
P01C1-200HS
브랜드
NCD
제품 자료
제품문의 구매하기

조명 한 줄을⁣ 200 W까지 조광

NCD P01C1-200HS AC 조광기 1채널⁣ 품번 : P01C1-200HS⁣ 채널 구성 : 1채널, 채널당 200 W⁣ 합계 용량 : 200 W

견적 받기

NCD 한국 독점 공급 파트너

NCD P01C1-200HS는 1채널에 최대 200 W를 조광하는 소용량 컴퓨터 제어 AC 조광기(AC Light Dimmer)입니다. 하나의 부하를 256단계로 조절하며 15 A 차단기 1개에 연결하는 단일 회로 모델입니다. (주)테솔이 국내에 공식 공급합니다.

조광할 조명이 한 줄뿐인 현장에서 채널 수를 늘리지 않고 필요한 만큼만 구성할 수 있습니다. 입력은 120 VAC 60 Hz 전용입니다.

1채널

최대 200 W

256단계

밝기 조절

120 VAC

60 Hz 입력

단일 회로

15 A 차단기 1개

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

256단계

채널별 밝기 조절

1 – 12채널

모델별 채널 수

120 VAC

60 Hz 입력 전용

3000 W

최대 총 용량

부하 조건

P01C1-200HS에⁣ 연결하는 조명의 범위

채널 하나의 정격이 200 W이므로 연결하는 조명의 합계 소비전력이 이 값 안에 들어야 합니다. 백열등과 LED 부하를 조광할 수 있지만 부하 종류는 견적 때 알려 주세요. 220 V 회로에는 바로 연결할 수 없습니다.

확인 항목내용
채널 정격1채널 x 200 W
입력 전원120 VAC, 60 Hz
차단기15 A 1개
단락 보호보드 퓨즈

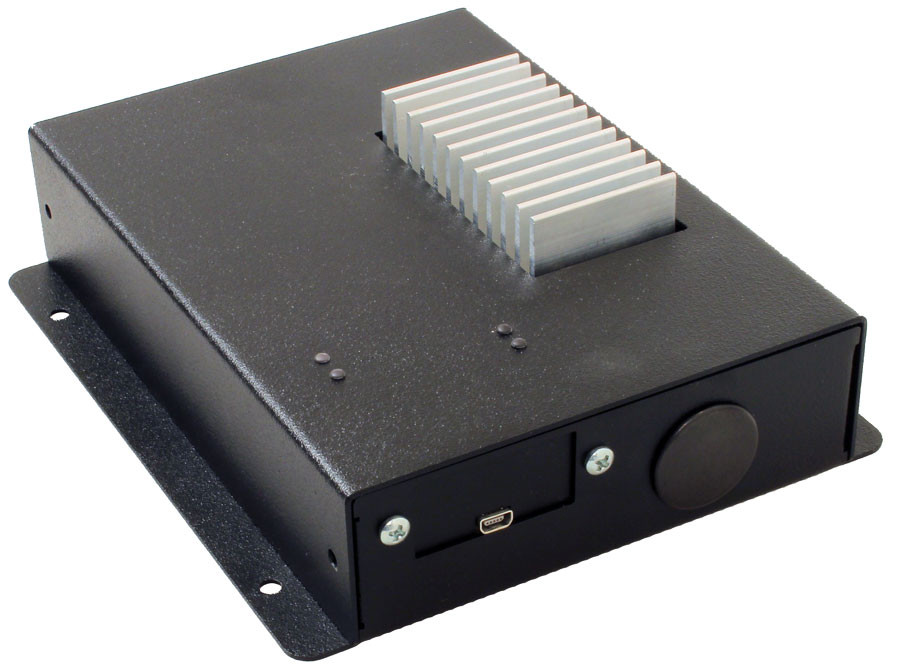

NCD P01C1-200HS - 방열판과 마운트 플랜지가 달린 조광기 케이스
방열판과 마운트 플랜지가 달린 조광기 케이스

사용 방법

P01C1-200HS⁣ Base Station으로 밝기 시험

PC 쪽에서는 COM 포트를 지정해 Base Station으로 컨트롤러 종류를 식별한 뒤 명령을 보냅니다. USB 통신 모듈(ZUSB) 포함 여부는 주문 때 문의해 주세요.

순서할 일
1보드의 PGM/RUN 점퍼가 Run 위치에 있는지 확인합니다.
2Base Station에서 COM 방식과 포트를 선택하세요.
3253 1 254를 보내 채널 1이 최대 밝기로 켜지고 85가 응답되는지 확인합니다.
4253 0 0 1로 출력을 끄세요.

채널 번호는 1뿐이며 0은 모든 채널을 가리킵니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 장치의 안내서를 확인하세요.

사양

P01C1-200HS 사양

항목사양
품번P01C1-200HS
채널 구성1채널, 채널당 200 W
합계 용량200 W
회로단일 회로, 15 A 차단기 1개
전원120 VAC / 60 Hz
밝기 단계256단계
부하 종류백열등 · LED
방열알루미늄 방열판

활용 분야

소형 조명 하나를⁣ 다루는 현장

  • 무대 조명 — 보조 조명 한 줄의 밝기를 바꿉니다.
  • 건축 조명 — 한 구역의 조명을 단계적으로 조광합니다.
  • 컴퓨터 연동 조명 — 프로그램으로 밝기를 변경합니다.

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

통신 모듈 (NCD 스토어)

같은 계열

P01C1-200HS와⁣ 같은 계열 모델

  • P03C1-500HS — 3채널 x 500 W, 총 1500 W 단일 회로 구성
  • P02C1-200HS — 2채널 x 100 W, 총 200 W 단일 회로 구성
  • P12C2-250HS — 12채널 x 250 W, 총 3000 W 이중 회로 구성
  • P08C2-375HS — 8채널 x 375 W, 총 3000 W 이중 회로 구성
  • P04C1-100 — 4채널 x 100 W, 총 400 W 단일 회로 구성
  • P06C1-100 — 6채널 x 100 W, 총 600 W 단일 회로 구성
  • P01C1-1500HS — 1채널 x 1500 W, 총 1500 W 단일 회로 구성
  • P02C1-750HS — 2채널 x 750 W, 총 1500 W 단일 회로 구성
  • P02C1-375HS — 2채널 x 375 W, 총 750 W 단일 회로 구성
  • P04C1-200HS — 4채널 x 200 W, 총 800 W 단일 회로 구성
  • P02C2-1500HS — 2채널 x 1500 W, 총 3000 W 이중 회로 구성
  • P06C1-250HS — 6채널 x 250 W, 총 1500 W 단일 회로 구성
  • P06C2-500HS — 6채널 x 500 W, 총 3000 W 이중 회로 구성
