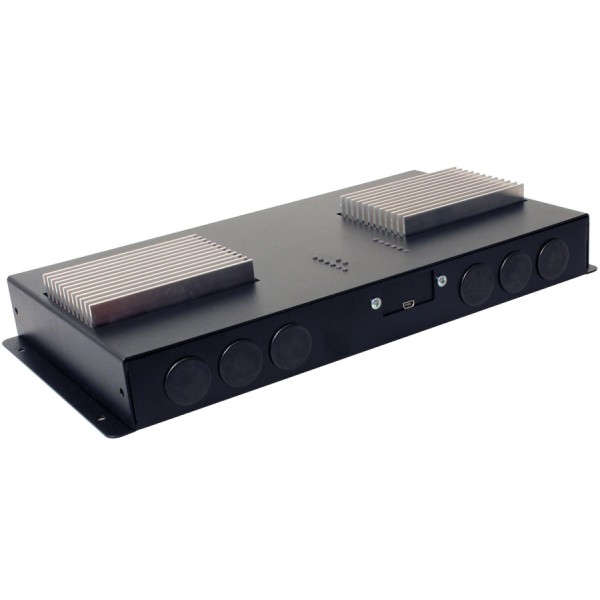

NCD P02C2-1500HS AC 조광기 3000W 2 채널 x 1500W 120VAC 60Hz 이중 회로

채널당 1500 W⁣ 이중 회로 조광

NCD P02C2-1500HS AC 조광기 2채널⁣ 품번 : P02C2-1500HS⁣ 채널 구성 : 2채널, 채널당 1500 W⁣ 합계 용량 : 3000 W

견적 받기

NCD 한국 독점 공급 파트너

NCD P02C2-1500HS는 2채널에 채널당 1500 W, 합계 3000 W를 조광하는 이중 회로 컴퓨터 제어 AC 조광기(AC Light Dimmer)입니다. 채널마다 256단계로 밝기를 지정하며, 용량이 크므로 15 A 차단기 2개에 나눠 연결합니다. (주)테솔이 국내에 공식 공급합니다.

채널당 1500 W로 대형 조명 두 줄을 각각 조광하는 구성입니다.

제품 자료

제품 설명서와⁣ 자료

이 제품의 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

• Pulsar AC 조광기 빠른 시작 가이드
• API 코덱 빠른 시작 가이드
• Base Station 빠른 시작 가이드
• EEPROM 메모리 맵 빠른 시작 가이드

회로 구성

P02C2-1500HS⁣ 차단기 2개 연결

이중 회로 모델은 총 용량을 두 회로로 나눠 15 A 차단기 2개에 각각 연결합니다.

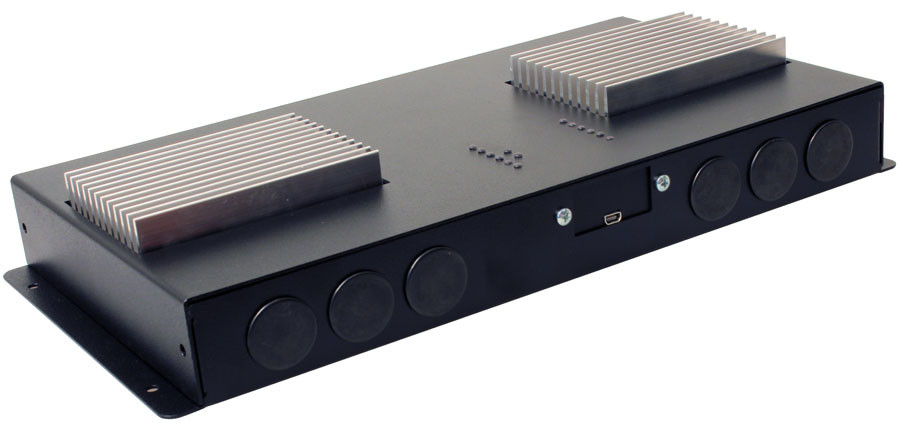

방열판이 달린 검은색 금속 케이스의 조광기

전원 조건

P02C2-1500HS의⁣ 120 VAC 60 Hz 입력

국내 220 V 회로에는 바로 연결하지 못하는 120 VAC 60 Hz 전용 모델입니다. 변압 방식을 포함한 전원 구성은 주문 전에 검토하세요.

사양

P02C2-1500HS 사양

사용 방법

P02C2-1500HS⁣ Base Station 첫 연결

USB 통신 모듈로 PC와 연결하고 장치 관리자에서 COM 포트 번호를 확인한 뒤, Base Station에서 COM 방식과 해당 포트를 선택하면 컨트롤러 종류를 식별합니다. 보드의 PGM/RUN 점퍼는 Run 위치에 두세요.

기본 통신 속도는 115.2K baud이며 명령이 끝나면 85가 응답됩니다. 통신 모듈 구성은 주문 때 문의해 주세요.

활용 분야

대형 조명 부하를⁣ 두 줄로 제어하는 현장

• 무대 조명 — 대용량 조명 두 줄의 밝기를 장면에 따라 바꿉니다.
• 건축 조명 — 큰 부하를 채널 단위로 조광합니다.
• 백열등·LED 조명 — 두 종류 부하를 같은 방식으로 조광합니다.

같은 계열

P02C2-1500HS와⁣ 견줘 보는 계열 모델

• P03C1-500HS — 채널은 3개이고 한 채널이 500 W까지, 단일 회로
• P01C1-200HS — 채널은 1개이고 한 채널이 200 W까지, 단일 회로
• P02C1-200HS — 채널은 2개이고 한 채널이 100 W까지, 단일 회로
• P12C2-250HS — 채널은 12개이고 한 채널이 250 W까지, 이중 회로
• P08C2-375HS — 채널은 8개이고 한 채널이 375 W까지, 이중 회로
• P04C1-100 — 채널은 4개이고 한 채널이 100 W까지, 단일 회로
• P06C1-100 — 채널은 6개이고 한 채널이 100 W까지, 단일 회로
• P01C1-1500HS — 채널은 1개이고 한 채널이 1500 W까지, 단일 회로
• P02C1-750HS — 채널은 2개이고 한 채널이 750 W까지, 단일 회로
• P02C1-375HS — 채널은 2개이고 한 채널이 375 W까지, 단일 회로
• P04C1-200HS — 채널은 4개이고 한 채널이 200 W까지, 단일 회로
• P06C1-250HS — 채널은 6개이고 한 채널이 250 W까지, 단일 회로
• P06C2-500HS — 채널은 6개이고 한 채널이 500 W까지, 이중 회로
