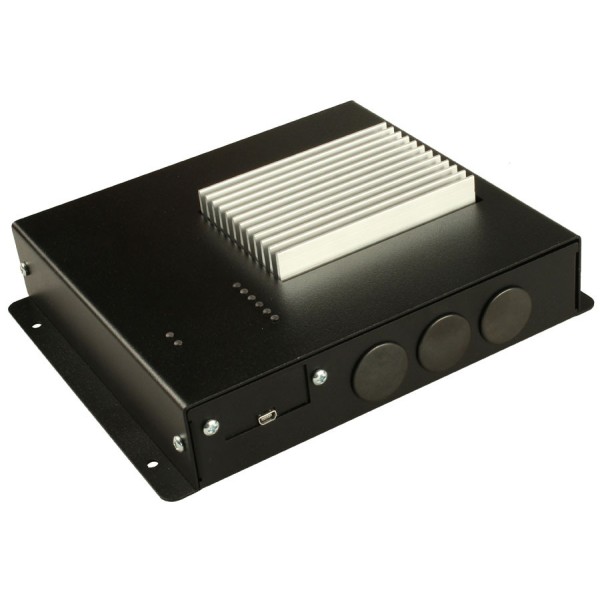

NCD P03C1-500HS AC 조광기 1500W 3 채널 x 500W 120VAC 60Hz 단일 회로

NCD P03C1-500HS AC 조광기 1500W 3 채널 x 500W 120VAC 60Hz 단일 회로

MODEL
P03C1-500HS
브랜드
NCD
제품 자료
제품문의 구매하기

채널 셋을 따로⁣ 맞추는 1500 W 조광

NCD P03C1-500HS AC 조광기 3채널⁣ 품번 : P03C1-500HS⁣ 채널 구성 : 3채널, 채널당 500 W⁣ 합계 용량 : 1500 W

견적 받기

NCD 한국 독점 공급 파트너

NCD P03C1-500HS는 채널당 500 W, 3채널 합계 1500 W를 조광하는 컴퓨터 제어 AC 조광기(AC Light Dimmer)입니다. 채널마다 밝기를 256단계로 나누어 조명 세 줄을 따로 연출하며, 15 A 차단기 1개에 연결하는 단일 회로 모델입니다. (주)테솔이 국내에 공식 공급합니다.

채널별 페이드 속도를 프로그래밍하므로 장면이 바뀔 때 세 채널의 밝기가 각자 서서히 움직입니다. 입력은 120 VAC 60 Hz 전용입니다.

3채널

채널당 최대 500 W

1500 W

총 용량

256단계

채널당 밝기

단일 회로

15 A 차단기 1개

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 기계 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

256단계

채널별 밝기 조절

1 – 12채널

모델별 채널 수

120 VAC

60 Hz 입력 전용

3000 W

최대 총 용량

전원 조건

P03C1-500HS의⁣ 120 VAC 입력과 차단기

입력이 120 VAC 60 Hz 전용이라 국내 220 V 회로에는 바로 연결할 수 없습니다. 도입 전에 전원 구성을 검토하세요. 3채널 모두 한 개의 15 A 차단기에 연결하며, 부하는 채널당 500 W 이내로 나눕니다.

단일 회로 배선

보드에는 퓨즈가 있어 단락으로부터 회로를 보호합니다. 금속 인클로저와 알루미늄 방열판을 갖춘 벽걸이형입니다. 전원과 조명 부하 배선은 자격을 갖춘 전기 기술자가 설치하게 하세요.

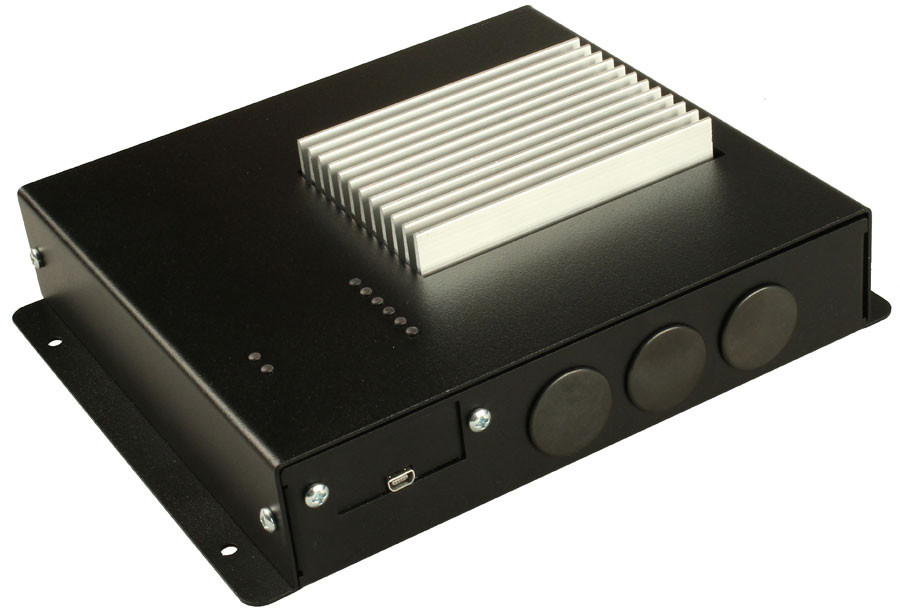

NCD P03C1-500HS - 방열판과 측면 포트가 보이는 조광기 케이스
방열판과 측면 포트가 보이는 조광기 케이스

사용 방법

P03C1-500HS⁣ 채널 1~3 밝기 명령

컴퓨터와 연결하면 COM 포트로 인식되고, Base Station 소프트웨어나 COMM Operator에서 명령을 보내 밝기를 바꿉니다. 기본 통신 속도는 115.2K baud이며 USB 통신 모듈(ZUSB)이 포함된 구성인지는 주문 때 확인해 주세요.

명령하는 일
253 3 254채널 3을 최대 밝기로 설정(Buffer 1)
253 0 128 1세 채널을 모두 절반 밝기로 설정
253 0 0 1세 채널을 즉시 끄기

명령은 명령, 채널, 값, 버퍼 순서이고 채널 0은 모든 채널을 뜻합니다. 명령이 끝나면 85가 응답됩니다.

사양

P03C1-500HS 사양

항목사양
품번P03C1-500HS
채널 구성3채널, 채널당 500 W
합계 용량1500 W
회로단일 회로, 15 A 차단기 1개
전원120 VAC / 60 Hz
밝기 단계256단계
단락 보호보드 퓨즈
하우징벽걸이형 금속 인클로저

활용 분야

3개 조명 라인을⁣ 나누는 현장

  • 무대 조명 — 장면에 따라 세 채널의 밝기를 따로 바꿉니다.
  • 건축 조명 — 세 구역의 조명을 채널별로 조광합니다.
  • 장면 전환 — 채널마다 페이드 속도를 정해 밝기를 서서히 바꿉니다.

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

통신 모듈 (NCD 스토어)

같은 계열

P03C1-500HS와⁣ 같은 계열 모델

  • P01C1-200HS — 1채널 x 200 W, 총 200 W 단일 회로 구성
  • P02C1-200HS — 2채널 x 100 W, 총 200 W 단일 회로 구성
  • P12C2-250HS — 12채널 x 250 W, 총 3000 W 이중 회로 구성
  • P08C2-375HS — 8채널 x 375 W, 총 3000 W 이중 회로 구성
  • P04C1-100 — 4채널 x 100 W, 총 400 W 단일 회로 구성
  • P06C1-100 — 6채널 x 100 W, 총 600 W 단일 회로 구성
  • P01C1-1500HS — 1채널 x 1500 W, 총 1500 W 단일 회로 구성
  • P02C1-750HS — 2채널 x 750 W, 총 1500 W 단일 회로 구성
  • P02C1-375HS — 2채널 x 375 W, 총 750 W 단일 회로 구성
  • P04C1-200HS — 4채널 x 200 W, 총 800 W 단일 회로 구성
  • P02C2-1500HS — 2채널 x 1500 W, 총 3000 W 이중 회로 구성
  • P06C1-250HS — 6채널 x 250 W, 총 1500 W 단일 회로 구성
  • P06C2-500HS — 6채널 x 500 W, 총 3000 W 이중 회로 구성
