NCD P04C1-200HS AC 조광기 800W 4 채널 x 200W 120VAC 60Hz 단일 회로

네 구역을 따로⁣ 800 W까지 조광

NCD P04C1-200HS AC 조광기 4채널⁣ 품번 : P04C1-200HS⁣ 채널 구성 : 4채널, 채널당 최대 200 W⁣ 합계 용량 : 800 W

견적 받기

NCD 한국 독점 공급 파트너

NCD P04C1-200HS는 4채널에 채널당 최대 200 W, 합계 800 W를 조광하는 컴퓨터 제어 AC 조광기(AC Light Dimmer)입니다. 채널마다 256단계로 밝기를 지정하며 15 A 차단기 1개에 연결합니다. (주)테솔이 국내에 공식 공급합니다.

조명을 네 갈래로 나누는 소형 현장에 맞고, 채널별 페이드 속도를 따로 프로그래밍할 수 있습니다.

제품 자료

제품 설명서와⁣ 자료

이 제품의 기계 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

• Pulsar AC 조광기 빠른 시작 가이드
• API 코덱 빠른 시작 가이드
• Base Station 빠른 시작 가이드
• EEPROM 메모리 맵 빠른 시작 가이드

데이터시트와 도면

• P04C1-200HS 기계 도면 (PDF)

사용 방법

P04C1-200HS⁣ 채널 1~4 밝기 명령

USB 통신 모듈로 컴퓨터와 연결하면 COM 포트로 인식됩니다. Base Station이나 COMM Operator에서 명령 바이트를 보내 채널별 밝기와 페이드를 제어하며, 기본 통신 속도는 115.2K baud입니다.

명령은 명령, 채널, 값, 버퍼 순서이고 채널 0은 모든 채널을 뜻합니다. 명령이 끝나면 85가 응답됩니다. 통신 모듈 구성은 주문 때 문의해 주세요.

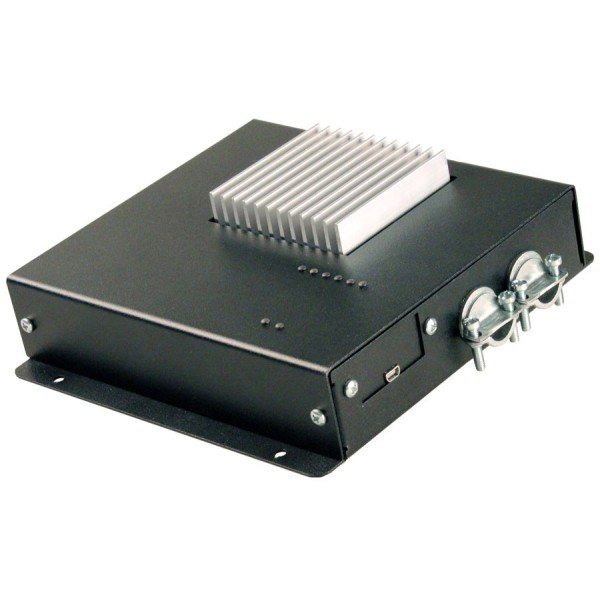

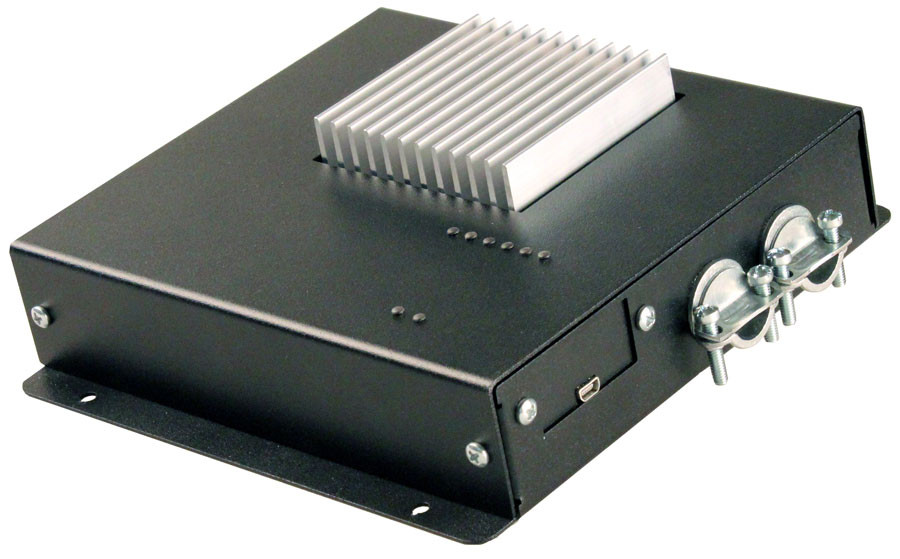

방열판과 케이블 고정구가 보이는 조광기 케이스

부하 조건

P04C1-200HS⁣ 채널당 200 W 배분

네 채널 모두 채널당 200 W 이내로 부하를 나눠 연결하세요. 합계 800 W이며 15 A 차단기 1개에 연결하는 단일 회로 구성입니다.

사양

P04C1-200HS 사양

전원 조건

P04C1-200HS의⁣ 입력 전압

입력이 120 VAC 60 Hz 전용이라 국내 220 V 회로에는 바로 연결할 수 없습니다. 도입 전에 전원 구성을 검토하세요.

활용 분야

네 구역 조명을⁣ 나누는 현장

• 무대 조명 — 네 구역의 밝기를 장면별로 따로 바꿉니다.
• 건축 조명 — 구역마다 조명 부하를 채널로 나눠 조광합니다.
• 장면 전환 — 채널별 페이드 속도로 밝기를 서서히 바꿉니다.
