NCD P12C2-250HS AC 조광기 3000W 12 채널 x 250W 120VAC 60Hz 이중 회로

NCD P12C2-250HS AC 조광기 3000W 12 채널 x 250W 120VAC 60Hz 이중 회로

MODEL
P12C2-250HS
브랜드
NCD
제품문의 구매하기

열두 채널을 나눠⁣ 3000 W까지 조광

NCD P12C2-250HS AC 조광기 12채널⁣ 품번 : P12C2-250HS⁣ 채널 구성 : 12채널, 채널당 250 W⁣ 합계 용량 : 3000 W

견적 받기

NCD 한국 독점 공급 파트너

NCD P12C2-250HS는 12채널에 채널당 250 W, 합계 3000 W를 조광하는 이중 회로 컴퓨터 제어 AC 조광기(AC Light Dimmer)입니다. 이 계열에서 채널 수가 가장 많은 모델이며 256단계 밝기를 채널마다 따로 지정합니다. (주)테솔이 국내에 공식 공급합니다.

총 용량이 두 회로로 나뉘므로 15 A 차단기 2개에 연결합니다. 입력은 120 VAC 60 Hz 전용입니다.

12채널

채널당 최대 250 W

3000 W

총 용량

이중 회로

15 A 차단기 2개

256단계

채널당 밝기

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

소프트웨어와 코드

튜토리얼과 동영상

256단계

채널별 밝기 조절

1 – 12채널

모델별 채널 수

120 VAC

60 Hz 입력 전용

3000 W

최대 총 용량

회로 구성

P12C2-250HS⁣ 차단기 2개로 나눠 연결

이중 회로 모델은 총 용량 3000 W를 두 회로로 나눠 15 A 차단기 2개에 각각 연결합니다.

이중 회로 배선

이중 퓨즈가 단락으로부터 회로를 보호하고, 알루미늄 방열판 2개와 금속 인클로저를 갖췄습니다. 입력 단자와 차단기 배선은 자격을 갖춘 전기 기술자가 설치하세요.

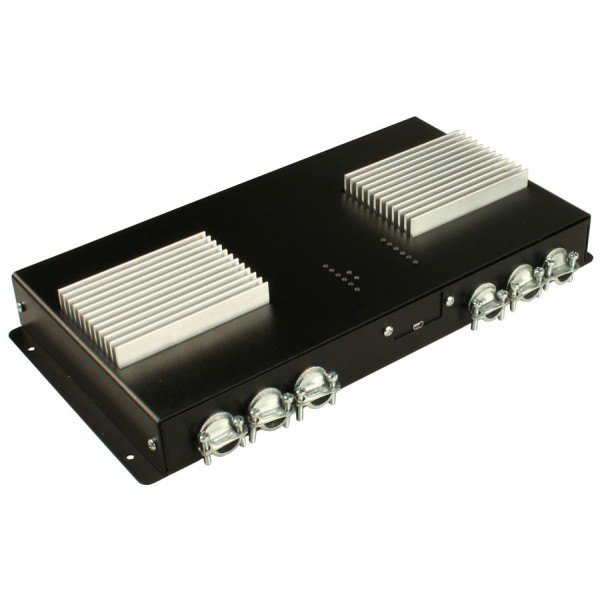

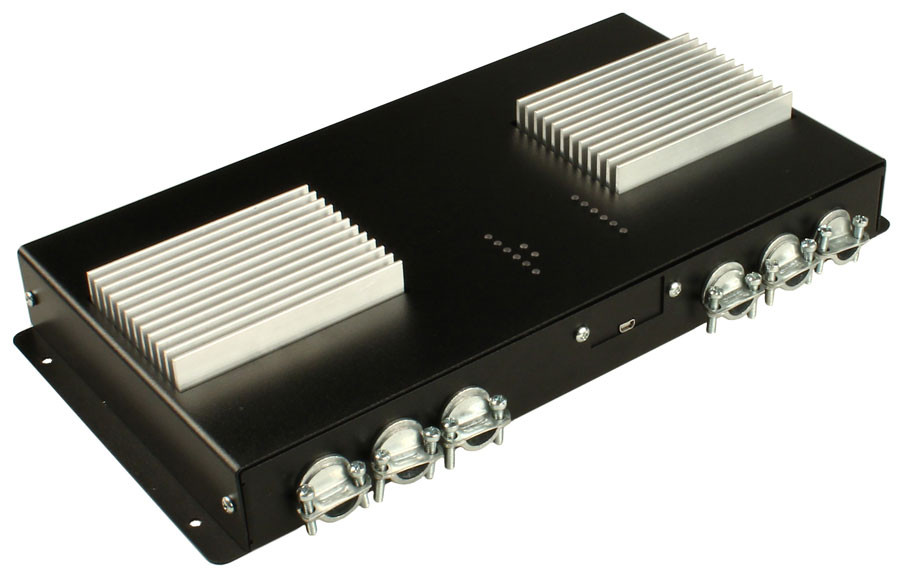

NCD P12C2-250HS - 방열판 두 개가 달린 긴 검은색 조광기 케이스
방열판 두 개가 달린 긴 검은색 조광기 케이스

전원 조건

P12C2-250HS의⁣ 120 VAC 입력

120 VAC 60 Hz 전용이라 국내 220 V 회로에 바로 연결할 수 없습니다. 전원 구성은 도입 전에 검토하세요.

사용 방법

P12C2-250HS⁣ 채널 번호 1~12 제어

컴퓨터에서 COM 포트로 연결한 뒤 Base Station에서 컨트롤러 종류를 식별합니다. 채널 번호는 1부터 12까지이며 0은 모든 채널입니다. USB 통신 모듈(ZUSB) 포함 여부는 주문 때 문의해 주세요.

명령하는 일
253 12 254채널 12를 최대 밝기로 설정(Buffer 1)
253 0 0 112개 채널을 즉시 끄기
253 1 10 5채널 1의 페이드 속도를 빠르게 설정

사양

P12C2-250HS 사양

항목사양
품번P12C2-250HS
채널 구성12채널, 채널당 250 W
합계 용량3000 W
회로이중 회로, 15 A 차단기 2개
전원120 VAC / 60 Hz
밝기 단계256단계
단락 보호이중 퓨즈
하우징벽걸이형 금속 인클로저

활용 분야

구역이 많은⁣ 조명 현장

  • 무대 조명 — 구역별 조명을 열두 채널로 나눠 맞춥니다.
  • 건축 조명 — 많은 조명 구역을 채널별로 조광합니다.
  • 컴퓨터 연동 조명 — 프로그램으로 12개 채널의 밝기를 변경합니다.

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

통신 모듈 (NCD 스토어)

같은 계열

P12C2-250HS와⁣ 같은 계열 모델

  • P03C1-500HS — 3채널 x 500 W, 총 1500 W 단일 회로 구성
  • P01C1-200HS — 1채널 x 200 W, 총 200 W 단일 회로 구성
  • P02C1-200HS — 2채널 x 100 W, 총 200 W 단일 회로 구성
  • P08C2-375HS — 8채널 x 375 W, 총 3000 W 이중 회로 구성
  • P04C1-100 — 4채널 x 100 W, 총 400 W 단일 회로 구성
  • P06C1-100 — 6채널 x 100 W, 총 600 W 단일 회로 구성
  • P01C1-1500HS — 1채널 x 1500 W, 총 1500 W 단일 회로 구성
  • P02C1-750HS — 2채널 x 750 W, 총 1500 W 단일 회로 구성
  • P02C1-375HS — 2채널 x 375 W, 총 750 W 단일 회로 구성
  • P04C1-200HS — 4채널 x 200 W, 총 800 W 단일 회로 구성
  • P02C2-1500HS — 2채널 x 1500 W, 총 3000 W 이중 회로 구성
  • P06C1-250HS — 6채널 x 250 W, 총 1500 W 단일 회로 구성
  • P06C2-500HS — 6채널 x 500 W, 총 3000 W 이중 회로 구성
