Digi XBee 3 BLU 개발 키트 XK3-B5M-WBT는 블루투스 저에너지 5.4(1M·2M PHY)를 지원하는 XBee 3 BLU 모듈과 XBIB 인터페이스 보드로 구성된 평가 키트(Bluetooth LE 개발 보드)입니다. IoT 기기에 소형 BLE 연결을 적용하려는 개발팀이 모듈 성능을 시험하는 데 사용합니다.
모듈은 -40~85 °C의 산업용 온도 범위에서 동작하고, 내장 MicroPython으로 모듈 안에서 로직을 실행하므로 외부 마이크로컨트롤러 없이 프로토타입을 만들 수 있습니다. 비콘 송신과 블루투스 센서 연결, 모바일 앱 OTA 업데이트도 같은 키트에서 시험합니다. 이 키트는 (주)테솔이 국내에 공식 공급합니다.
특징
XBee 3 BLU 평가에 필요한 주요 기능
| 핵심 특징 | 현장에서 달라지는 점 |
|---|---|
| BLE 5.4 지원 | 블루투스 저에너지 5.4와 1M·2M PHY를 지원하여 최신 스마트 기기와의 연결을 개발 초기에 확인할 수 있습니다. |
| MicroPython | 모듈 안에서 MicroPython 프로그램을 실행하므로 간단한 센서 로직은 외부 MCU 없이 구현할 수 있습니다. |
| 비콘과 센서 연결 | 비콘 신호를 송신해 주변 기기가 검색하게 하고, 블루투스 센서를 연결해 근거리 응용을 시험합니다. |
| OTA 업데이트 | 모바일 앱으로 펌웨어를 무선 업데이트해 현장 배포 후의 업데이트 절차를 미리 검증합니다. |
| Digi TrustFence | 보안 부팅으로 허가된 펌웨어만 실행하고 JTAG을 보호해 제품 보안 설계의 기반을 갖춥니다. |
| 하드웨어 암호화 | 암호화 연산을 하드웨어 가속과 난수 생성기(TRNG)로 처리해 BLE 보안 처리 부하를 줄입니다. |

시험 환경
키트 구성과 시험 시작 순서

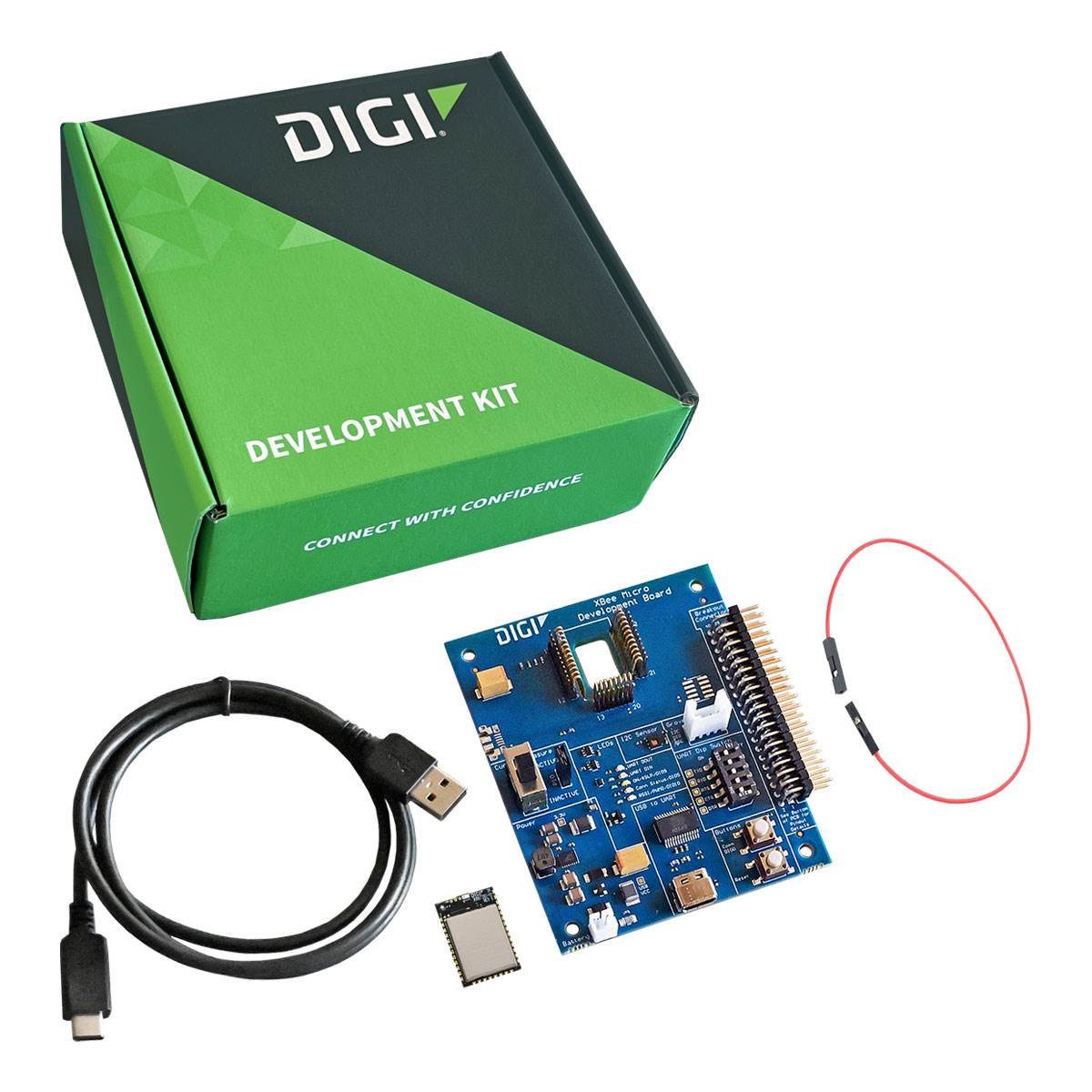

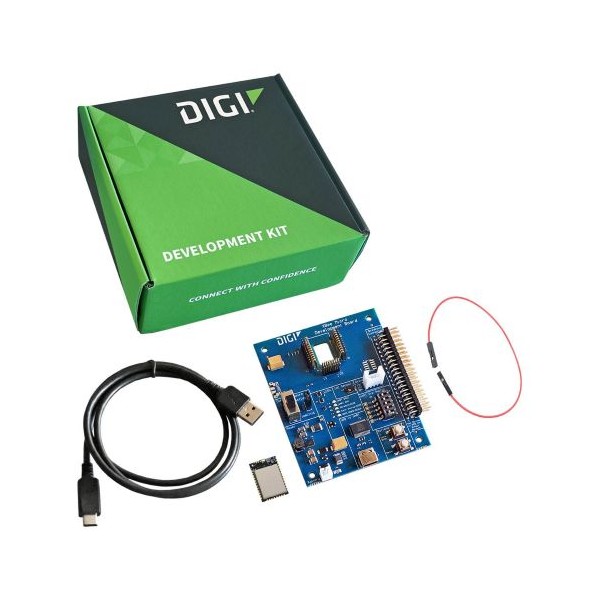

키트에는 칩 안테나가 달린 MMT 형태의 XBee 3 BLU 모듈 1개와 XBIB 인터페이스 보드 1개, XBee Studio와 XBee Tools, 문서와 예제가 들어 있습니다. 보드에 모듈을 꽂고 USB로 PC에 연결한 뒤 XBee Studio의 빠른 설정으로 시작하세요.
XBee Studio와 Mobile App으로 설정
모듈 설정은 PC의 Digi XBee Studio와 휴대폰의 Digi XBee Mobile App 두 가지 경로로 진행할 수 있습니다. 앱으로 설정과 OTA 펌웨어 업데이트를 시험하면 현장 배포 이후의 유지보수 흐름을 같은 키트에서 미리 확인할 수 있습니다.

전원·거리
링크 거리와 전원 조건 검토
도달 거리는 실내·도심 최대 15 m, 실외 직선 시야 최대 300 m가 기준이며, 전력과 안테나 방향·높이, 간섭, 구조물에 따라 달라집니다. 공급 전압은 1.71~3.8 V이고 송신 전류 32 mA(3.3 V, +8 dBm), 수신 13.5 mA, 대기 7.5 mA, 슬립 8 µA(25 °C)입니다.
배터리로 구동할 제품은 슬립 비중이 큰 동작 주기를 먼저 정한 뒤 시험하세요.
사용 방법
XBee 3 BLU 개발 키트 첫 설정과 명령 모드
XBee 3 BLU 개발 키트는 XBIB 보드를 USB로 PC에 연결해 Digi XBee Studio에서 설정하고, 휴대폰에서는 Digi XBee Mobile App으로 블루투스 연결해 설정과 OTA 업데이트를 진행합니다. 시리얼 콘솔에서 AT 명령이나 API 프레임으로도 설정할 수 있습니다.
| 소프트웨어·도구 | 하는 일 |
|---|---|
| Digi XBee Studio | 장치 검색, 설정 읽기·쓰기, Bluetooth Configuration 빠른 작업 |
| Digi XBee Mobile App | 블루투스로 설정 변경과 OTA 펌웨어 업데이트 |
| Command mode (AT 명령) | PuTTY·Tera Term 같은 시리얼 콘솔에서 설정 조회·변경 |
| MicroPython | 모듈 안에서 프로그램 실행 |
처음 연결하는 순서
| 순서 | 할 일 |
|---|---|
| 1 | XBee 3 BLU 모듈을 XBIB 보드에 꽂고 USB 케이블로 PC에 연결하세요. |
| 2 | XBee Studio를 열어 장치가 검색되면 Dashboard를 엽니다. |
| 3 | Settings에서 NI 같은 값을 바꾸고 Write all device settings로 한 번에 기록하세요. |
| 4 | 휴대폰 앱을 쓰려면 Bluetooth Configuration 빠른 작업에서 BLE를 켜고 식별자와 비밀번호를 정한 뒤 Apply를 누릅니다. |
| 5 | Digi XBee Mobile App에서 장치를 고르고 정한 비밀번호를 입력하면 설정 화면이 열립니다. |
XBee 3 BLU 명령 모드 예시
| 명령 | 하는 일 |
|---|---|
| +++ | 1초 정지 후 입력하고 1초 기다리면 OK와 함께 명령 모드로 들어감(Enter 없음) |
| ATNI | Node Identifier 값 읽기 |
| ATNIDevice_1 | Node Identifier를 Device_1로 설정 |
명령 모드는 10초 동안 입력이 없으면 원래 모드로 돌아갑니다.
블루투스 식별자를 XBee로 시작하게 정하면 XBee Mobile App의 장치 목록 필터를 바꾸지 않아도 바로 보입니다. 앱 연결에 쓸 비밀번호는 따로 기록해 두세요.
사양
XK3-B5M-WBT 키트와 모듈 사양
| 구성품 | 수량 | 내용 |
|---|---|---|

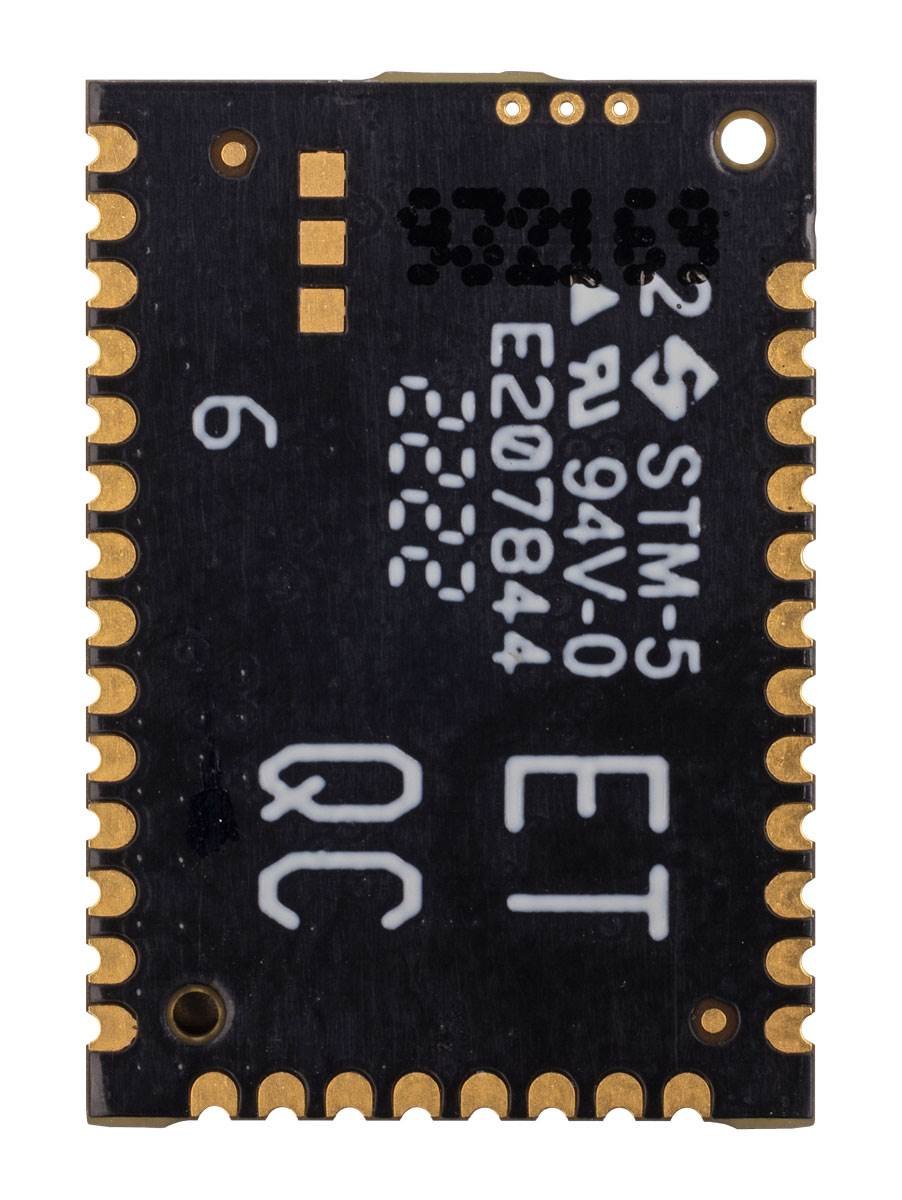

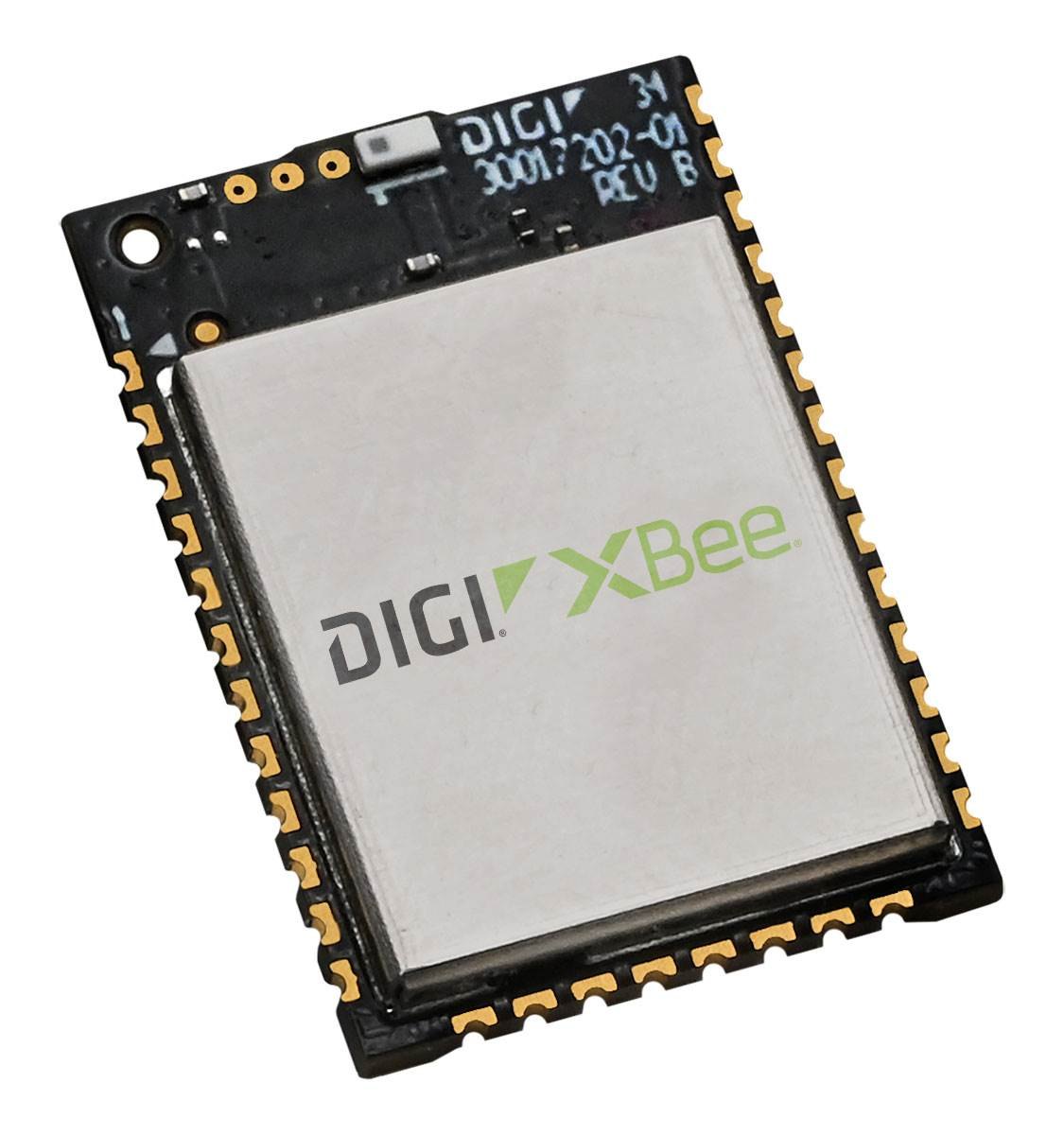

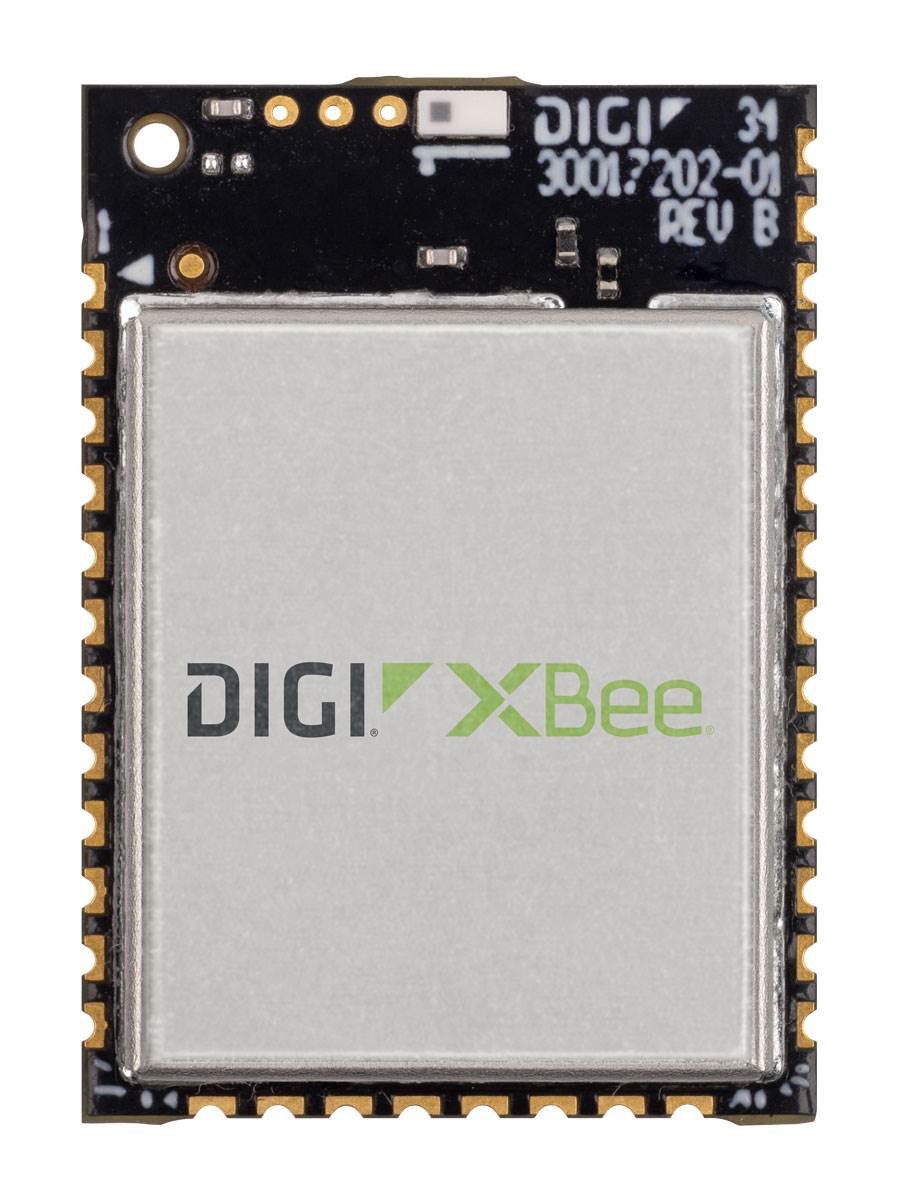

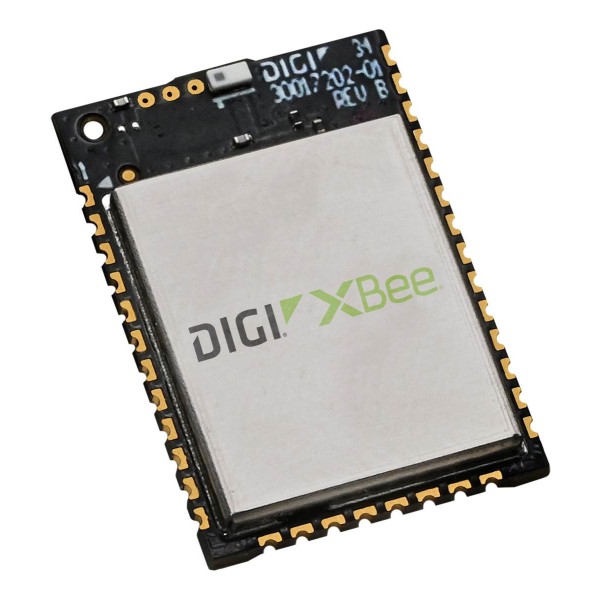

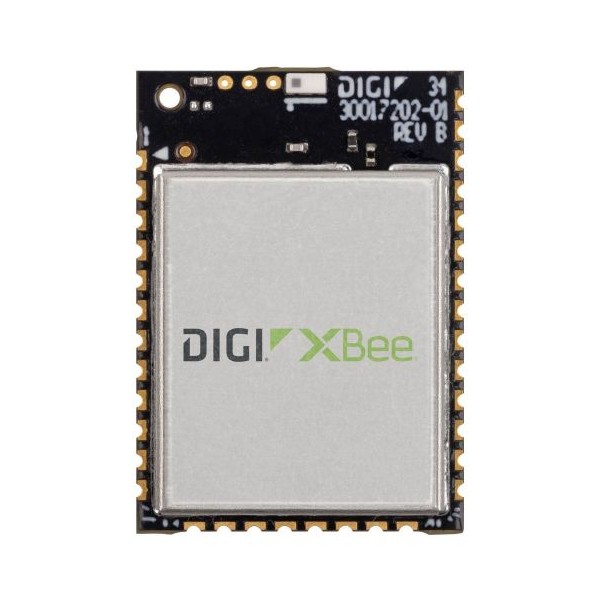

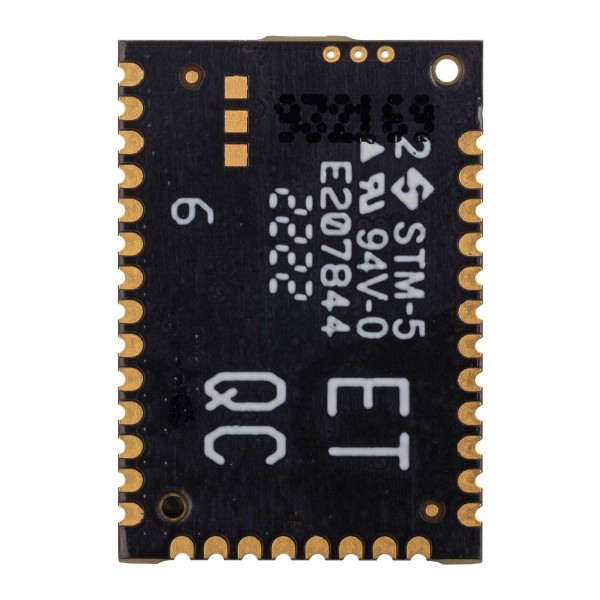

| Digi XBee 3 BLU 모듈 | 1개 | MMT 형태, 칩 안테나 포함 |
| XBIB 인터페이스 보드 | 1개 | 모듈 평가용 인터페이스 보드 |
| 소프트웨어 | – | Digi XBee Studio, Digi XBee Tools |
| 문서·예제 | – | 추가 문서와 예제 |
모듈 공통 사양
| 항목 | 사양 |
|---|---|
| 칩셋 | Silicon Labs EFR32MG SoC |
| 블루투스 버전 | BLE 5.4 (1M · 2M PHY 장치와 상호 운용) |
| 최대 RF 데이터 속도 | 1 Mbps (1M PHY) / 2 Mbps (2M PHY) |
| 실내·도심 거리 | 최대 15 m (49 ft) |
| 실외 직선 시야 거리 | 최대 300 m (984 ft) |
| 송신 출력 | +8 dBm |
| 수신 감도 | -97 dBm (1 % PER) |
| 주파수 대역 | ISM 2.4 GHz |
| 직렬 인터페이스 | UART, SPI |
| ADC 입력 | 10비트 ADC 4채널 |
| 디지털 I/O | 13개 |
| 설정 방법 | API 또는 AT 명령, 로컬 또는 OTA |
| 폼 팩터 | 마이크로(MMT), 스루홀(TH) |
| 안테나 옵션 | 마이크로: U.FL, RF 패드, 칩 안테나 / 스루홀: PCB 안테나, U.FL |
| 크기 | 마이크로 13 × 19 × 2 mm / 스루홀 2.438 × 2.761 cm |
| 메모리 | 1 MB / 96 kB RAM |
| 동작 온도 | -40 ~ 85 °C (-40 ~ 185 °F) |
| 프로토콜 | 블루투스 저에너지 5.4 |
| 암호화 | 128/256-bit AES |
| 패킷 전달 | 재시도 및 응답 확인 |
| 채널 | 40개 |
| 보안 | Digi TrustFence (보안 부팅, JTAG 보호) |
| BLE 보안 | 페어링 · 본딩 · 암호화된 광고 |
| 설정 도구 | Digi XBee Studio, Digi XBee Mobile App |
| 내장 프로그래밍 | MicroPython |
| 펌웨어 업데이트 | OTA (XBee Mobile App) |
| 공급 전압 | 1.71 ~ 3.8 V |
| 송신 전류 | 32 mA (3.3 V, +8 dBm) |
| 수신 전류 | 13.5 mA |
| 대기 전류 | 7.5 mA |
| 슬립 전류 | 8 µA (25 °C) |
| 인증 | FCC, IC (북미) 완료 / ETSI (유럽) 완료 |
| 보증 | 1년 |

활용 분야
블루투스 LE를 평가하는 현장
- 센서 노드 시제품 — 블루투스 센서를 IoT 기기에 붙여 연결을 시험합니다.

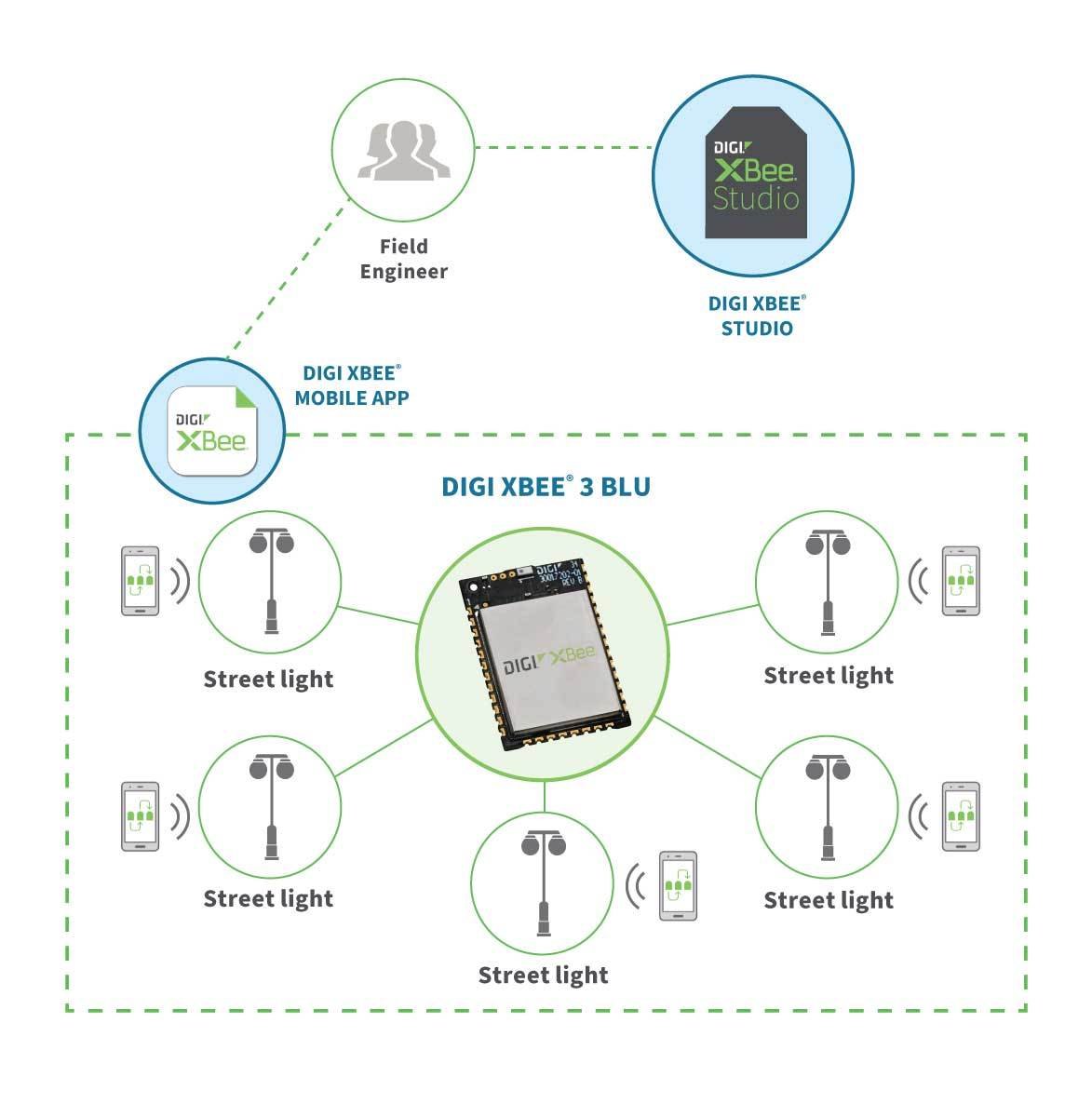

- 근거리 안내 장치 — 비콘 신호를 송신하는 기기를 구성하고 도달 상태를 점검합니다.
- 엣지 로직 개발 — 내장 MicroPython으로 모듈 안의 로직을 검증합니다.
- 설치 사전 시험 — 현장 설치 전에 BLE 연결 거리와 상태를 확인합니다.
- 유지보수 절차 검증 — 모바일 앱의 OTA 업데이트 흐름을 미리 익힙니다.

선택 가이드
개발 목적으로 고르는 XBee 제품과 도구
| 이럴 때 | 권장 제품 | 선택 이유 |
|---|---|---|
| BLE 모듈을 처음 평가할 때 | XBee 3 BLU 개발 키트 | 모듈과 인터페이스 보드를 한 세트로 받아 바로 시험할 수 있습니다. |
| 모듈 설정을 휴대폰에서 바꿀 때 | XBee Mobile App | 블루투스로 노드에 붙어 설정과 OTA 업데이트를 진행합니다. |
| 블루투스 앱을 직접 만들 때 | Digi IoT Mobile SDK | 인증·암호화 API와 예제 앱으로 개발을 시작합니다. |
| 900 MHz 장거리 메시가 필요할 때 | XBee XR 900 | 시골 직선 시야 기준 최대 17 km까지 도달해 장거리 메시에 맞습니다. |
| MicroPython 코드를 PyCharm에서 작성할 때 | XBee MicroPython PyCharm 플러그인 | 작성, 컴파일, 플래시를 IDE 하나에서 처리합니다. |
구성·옵션
키트 구성품과 소프트웨어
- XBee 3 BLU 모듈 1개 — MMT 형태, 칩 안테나 포함.
- XBIB 인터페이스 보드 1개.
- 소프트웨어 — Digi XBee Studio, Digi XBee Tools.
- 추가 문서와 예제.

관련 제품
XBee 3 BLU 키트와 함께 사용하는 도구
- Digi XBee Mobile App
- Digi XBee Studio
- Digi IoT Mobile SDK (XBee Mobile SDK)
- Digi XBee MicroPython PyCharm 플러그인
XBee 3 BLU 개발 키트에는 어떤 구성품이 들어 있습니까?
XBee 3 BLU 모듈 1개와 XBIB 인터페이스 보드 1개, Digi XBee Studio와 XBee Tools, 문서와 예제가 들어 있습니다. 모듈은 MMT 형태이며 칩 안테나가 포함됩니다.
XBee 3 BLU 모듈 안에서 MicroPython을 실행할 수 있습니까?
네, 모듈 안에서 MicroPython 프로그램을 직접 실행합니다. PyCharm 플러그인을 함께 사용하면 코드 작성부터 플래시까지 IDE 하나에서 진행할 수 있습니다.
블루투스 연결 거리는 어느 정도입니까?
실내·도심 최대 15 m, 실외 직선 시야 최대 300 m입니다. 구조물과 간섭, 안테나 방향에 따라 달라지므로 설치 후보 위치에서 먼저 시험하세요.
XBee 3 BLU 펌웨어는 어떻게 업데이트합니까?
Digi XBee Mobile App으로 OTA 펌웨어 업데이트를 진행합니다. 보안 부팅이 적용되어 허가된 펌웨어만 실행됩니다.
제품 자료
등록된 자료가 없습니다.
FAQ 자주묻는 질문
-
XBee 3 BLU 개발 키트에는 어떤 구성품이 들어 있습니까?
XBee 3 BLU 모듈 1개와 XBIB 인터페이스 보드 1개, Digi XBee Studio와 XBee Tools, 문서와 예제가 들어 있습니다. 모듈은 MMT 형태이며 칩 안테나가 포함됩니다.
-
XBee 3 BLU 모듈 안에서 MicroPython을 실행할 수 있습니까?
네, 모듈 안에서 MicroPython 프로그램을 직접 실행합니다. PyCharm 플러그인을 함께 사용하면 코드 작성부터 플래시까지 IDE 하나에서 진행할 수 있습니다.
-
블루투스 연결 거리는 어느 정도입니까?
실내·도심 최대 15 m, 실외 직선 시야 최대 300 m입니다. 구조물과 간섭, 안테나 방향에 따라 달라지므로 설치 후보 위치에서 먼저 시험하세요.
-
XBee 3 BLU 펌웨어는 어떻게 업데이트합니까?
Digi XBee Mobile App으로 OTA 펌웨어 업데이트를 진행합니다. 보안 부팅이 적용되어 허가된 펌웨어만 실행됩니다.
