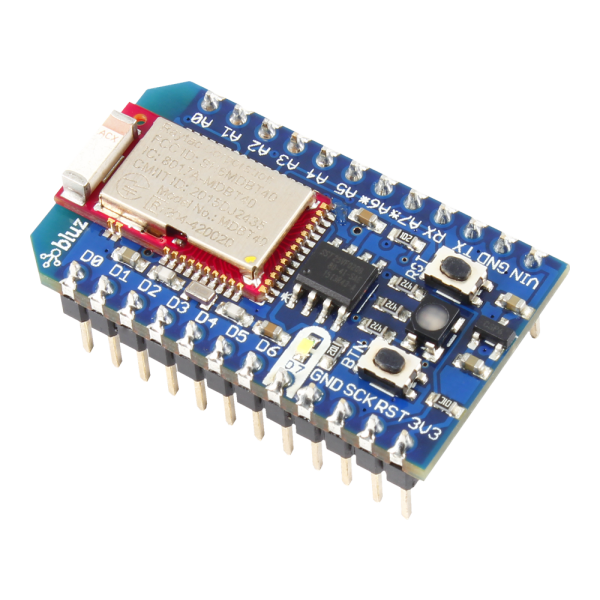

NCD PRacc-32 BLUZ Bluetooth 저에너지 (BLE) 클라우드 통신 모듈

NCD PRacc-32 BLUZ Bluetooth 저에너지 (BLE) 클라우드 통신 모듈

MODEL
PRacc-32
브랜드
NCD
제품문의 구매하기

배터리 BLE 장치를 클라우드로
원격 제어하는 통신 모듈

NCD Bluz BLE 클라우드 통신 모듈 PRacc-32

견적 받기

NCD 국내 정식 공급 파트너

NCD Bluz BLE 클라우드 통신 모듈(PRacc-32)은 Bluetooth LE 4.0으로 연결하고 Particle 클라우드를 거쳐 REST API로 원격 제어하는 BLE 클라우드 통신 모듈(사물 인터넷용 마이크로컨트롤러 플랫폼)입니다. 배터리 장치를 오래 연결 상태로 유지해야 하는 IoT 현장에 적용합니다.

저전력 Bluetooth LE를 사용해 배터리 구동 장치도 연결을 유지하며, Wi-Fi나 셀룰러 게이트웨이와 페어링하면 스마트폰 없이 항상 클라우드에 연결됩니다. 펌웨어가 공개된 이 모듈은 모든 NCD IoT 장치와 호환되며 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

BLE 4.0

Bluetooth LE 4.0 통신 활성화

클라우드

Particle 클라우드에 바로 연결

REST API

어디서나 원격 프로그래밍·제어

오픈 소스

펌웨어 공개

특징

저전력 연결과
클라우드 제어

핵심 특징현장에서 달라지는 점
저전력 BLE 연결배터리 장치를 오래 연결 상태로 유지하므로 전원 교체 주기가 길어지고 유지보수 인력이 줄어듭니다.
Bluetooth LE 4.0Bluetooth LE 4.0을 지원해 BLE 4.0 대응 기기와 바로 통신합니다.
클라우드 직결Particle 클라우드에 바로 연결되므로 서버를 따로 구축하지 않고 시험을 시작할 수 있습니다.
REST API 제어REST API로 전 세계 어디서나 장치를 프로그래밍하고 제어할 수 있어 현장 출장이 줄어듭니다.
게이트웨이 페어링Wi-Fi나 셀룰러 게이트웨이와 페어링해 스마트폰 없이 연결을 유지합니다.
오픈 소스 펌웨어공개된 펌웨어 코드를 직접 수정해 동작을 확장할 수 있습니다.

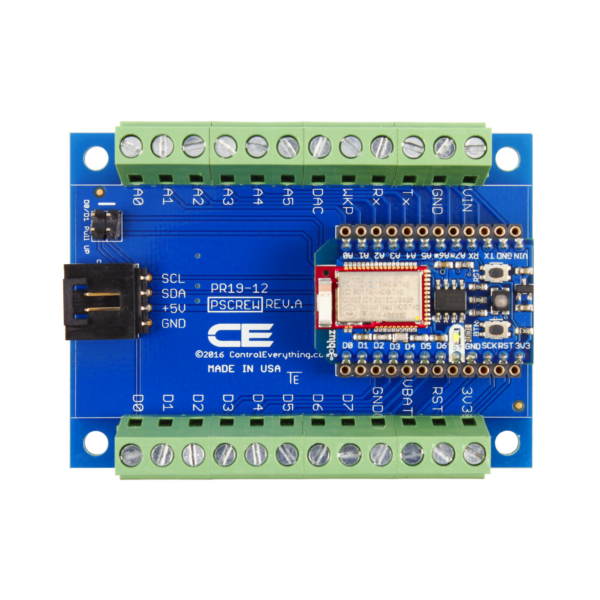

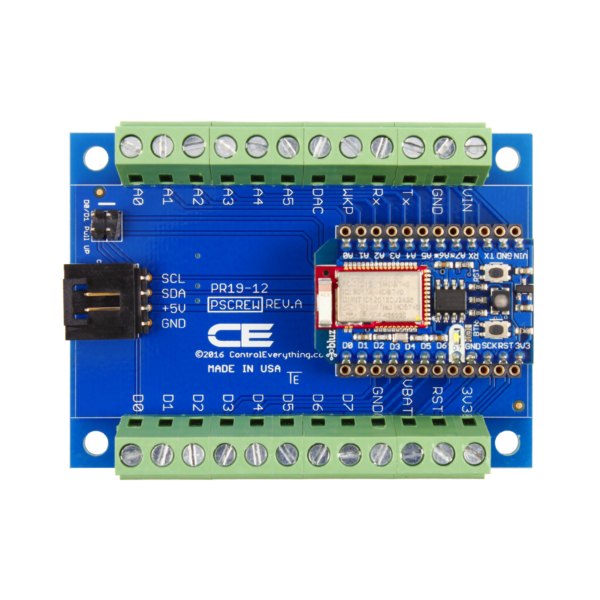

NCD PRacc-32 - 무선 모듈과 상하단 녹색 단자대가 있는 확장 기판
무선 모듈과 상하단 녹색 단자대가 있는 확장 기판

시스템 구성

BLE 노드와
게이트웨이 페어링

Bluz는 BLE 노드로 동작하고 Wi-Fi 또는 셀룰러 게이트웨이를 거쳐 클라우드와 연결됩니다. 게이트웨이에는 같은 NCD 계열의 Particle Photon 등을 사용하고 노드 쪽에는 Bluz만 두므로 배터리 소비가 낮아집니다.

노드에서 클라우드까지 연결 경로

Bluz 노드가 BLE로 게이트웨이에 연결되면 게이트웨이가 데이터를 클라우드로 중계하고, 사용자는 REST API로 노드 상태를 읽거나 동작을 지시합니다. 연결 경로가 단순해 장애가 생겼을 때 원인 지점을 빠르게 좁힐 수 있습니다.

원격 제어

REST API로
원격 운용

REST API는 웹 요청만으로 장치를 읽고 쓰는 방식이어서 별도 전용 소프트웨어가 필요하지 않습니다. 기존 관제 화면이나 사내 서버에서 같은 호출을 사용해 Bluz 노드를 제어할 수 있습니다.

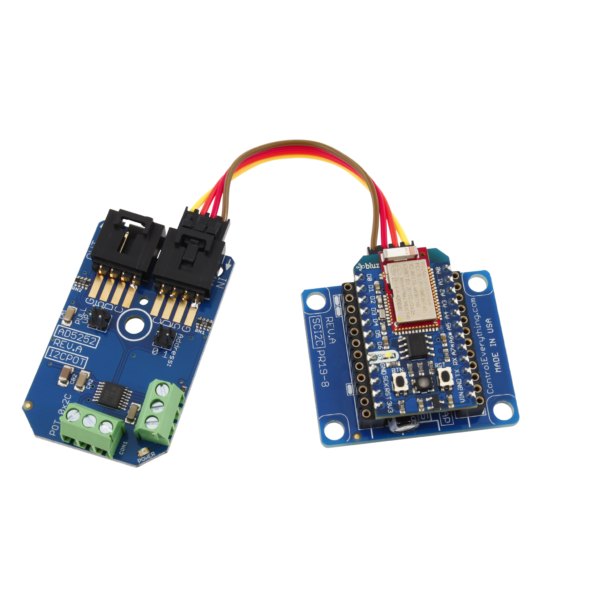

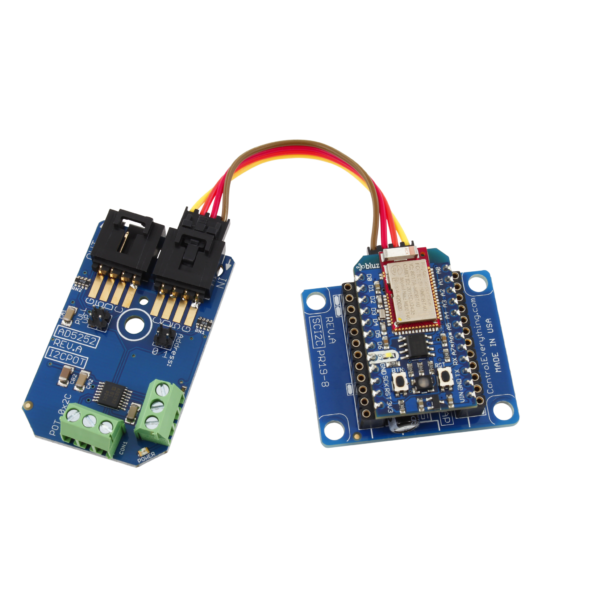

NCD PRacc-32 - 무선 모듈 보드와 I2C 기판을 케이블로 연결한 모습
무선 모듈 보드와 I2C 기판을 케이블로 연결한 모습

사용 방법

NCD Bluz BLE 모듈
앱 등록과 첫 펌웨어 올리기

Bluz는 iOS·Android용 bluz 앱으로 Particle 계정에 등록하고, 웹 IDE인 Particle Build에서 펌웨어를 작성해 무선으로 올립니다. 모듈이 보낸 이벤트는 Particle Console에서 확인하고, Particle 클라우드의 REST API로 원격 제어합니다.

소프트웨어·도구하는 일
bluz 앱 (iOS·Android)모듈 검색, 연결, Particle 계정에 등록(claim), 스마트폰을 클라우드 연결 경로로 사용
Particle Build (build.particle.io)웹 IDE에서 펌웨어 작성과 무선 플래시
Particle Console (console.particle.io)Logs에서 모듈이 게시한 이벤트 확인
bluz 게이트웨이스마트폰 없이 상시 클라우드 연결

처음 연결하는 순서

순서할 일
1build.particle.io에서 Particle 계정을 만드세요.
2Bluz 모듈을 NCD(ControlEverything) 보드에 장착하고 전원을 넣습니다.
3bluz 앱에서 Particle 계정으로 로그인하고 장치를 검색해 새 Bluz 모듈에 연결한 뒤 등록(claim)합니다.
4Particle Build에서 앱 이름을 정하고 코드를 작성한 뒤, 과녁 아이콘에서 대상 모듈에 별표를 하고 번개 모양 Flash 아이콘을 누르세요. 플래시 중에는 LED가 마젠타색으로 깜박입니다.
5플래시가 끝나면 앱을 다시 연결해 모듈이 인터넷에 접속하게 하고, console.particle.io의 Logs에서 게시된 이벤트를 확인합니다.

앱만 사용할 때는 스마트폰이 모듈의 클라우드 연결 경로이므로, 펌웨어를 올린 뒤에는 앱 연결을 다시 해야 합니다. 상시 연결이 필요하면 bluz 게이트웨이를 함께 구성하세요.

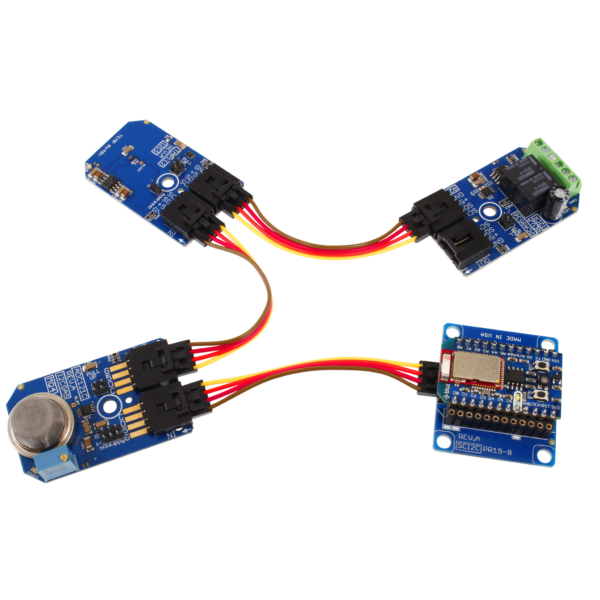

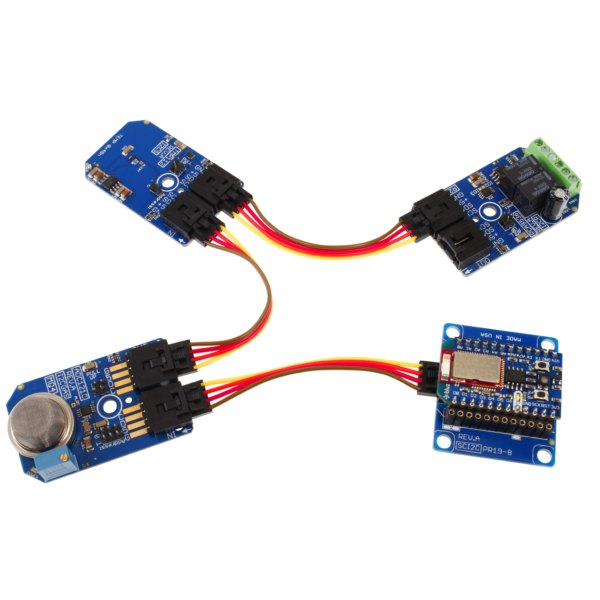

NCD PRacc-32 - 무선 모듈과 센서 모듈들을 케이블로 이어 놓은 모습
무선 모듈과 센서 모듈들을 케이블로 이어 놓은 모습

사양

Bluz PRacc-32
통신 사양

항목사양
통신Bluetooth LE 4.0
연결클라우드 연결 · REST API로 원격 제어
클라우드Particle 클라우드
게이트웨이Wi-Fi 또는 셀룰러 게이트웨이와 페어링
펌웨어오픈 소스
호환모든 NCD IoT 장치
품번PRacc-32

활용 분야

BLE 클라우드 연결이
필요한 현장

  • 원격 센서 — 배터리로 동작하는 센서를 클라우드에 연결합니다.
  • 설비 원격 제어 — REST API로 장치 상태를 읽고 동작을 지시합니다.
  • 스마트폰 없는 운용 — 게이트웨이와 페어링해 현장 장치를 상시 연결합니다.
  • 클라우드 시제품 — 클라우드 연동 시제품을 빠르게 구성합니다.
NCD PRacc-32 - 여러 개의 센서 케이블이 컨트롤러 기판에 연결된 모습
여러 개의 센서 케이블이 컨트롤러 기판에 연결된 모습

선택 가이드

연결 방식에 맞는
NCD 모듈 선택

이럴 때권장 모델선택 이유
Bluetooth LE로 클라우드에 연결할 때Bluz (PRacc-32)BLE 노드가 게이트웨이를 거쳐 Particle 클라우드와 연결됩니다.
게이트웨이 역할이 필요할 때Particle PhotonWi-Fi로 클라우드에 직접 연결합니다.
LoRa 통신이 필요할 때LoPyLoRa·Wi-Fi·BLE를 한 보드에 통합했습니다.
Wi-Fi와 Bluetooth 소형 보드가 필요할 때WiPy2.0듀얼 프로세서 구조의 MicroPython 보드입니다.

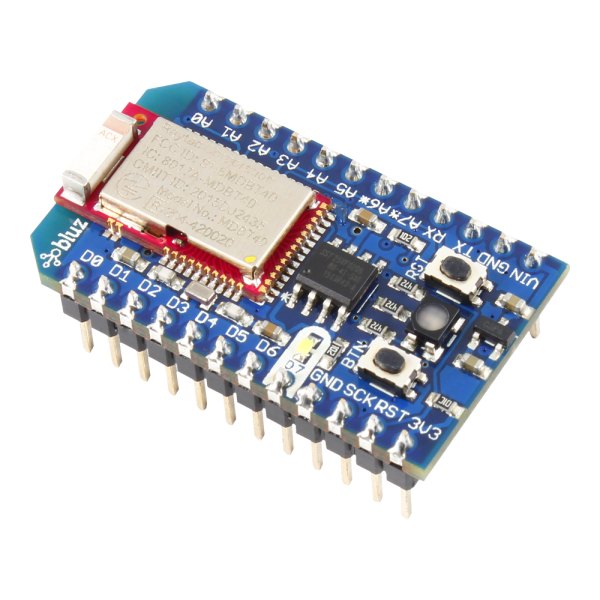

NCD PRacc-32 - 안테나가 있는 블루투스 모듈과 핀 헤더 모습
안테나가 있는 블루투스 모듈과 핀 헤더 모습

구성·옵션

구성과
연결 방식

  • 품번 — PRacc-32.
  • 호환 — 모든 NCD IoT 장치.
  • 연결 방식 — Wi-Fi 또는 셀룰러 게이트웨이와 페어링.

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

Key Fob (NCD 스토어)

참고 사이트

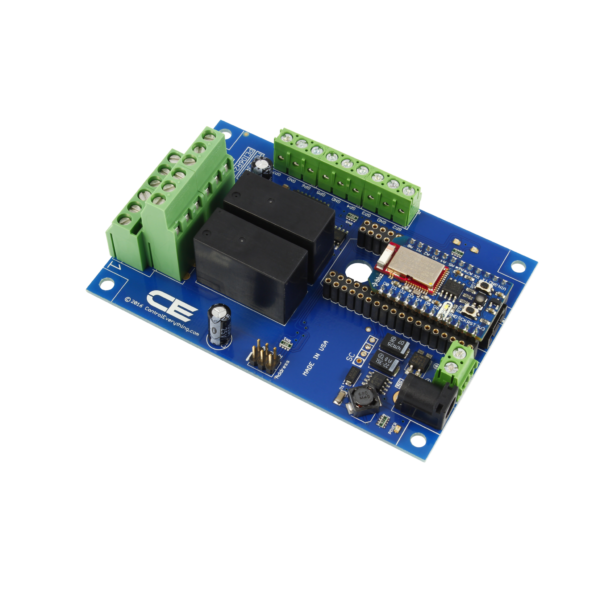

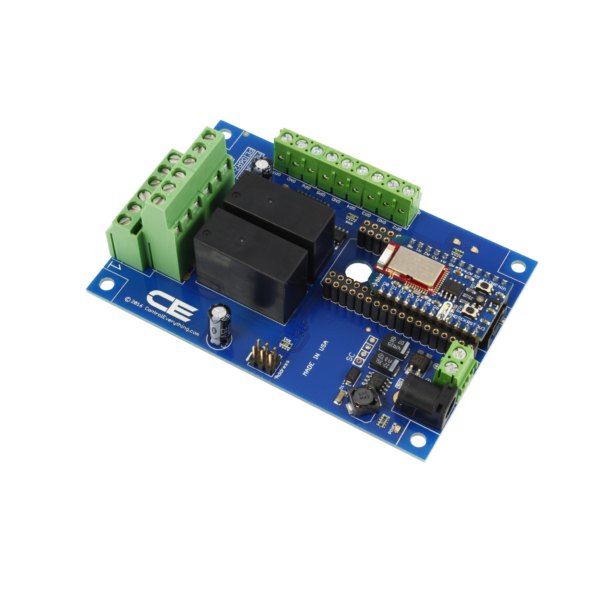

NCD PRacc-32 - 릴레이와 단자대, 무선 모듈이 있는 컨트롤러 기판
릴레이와 단자대, 무선 모듈이 있는 컨트롤러 기판
