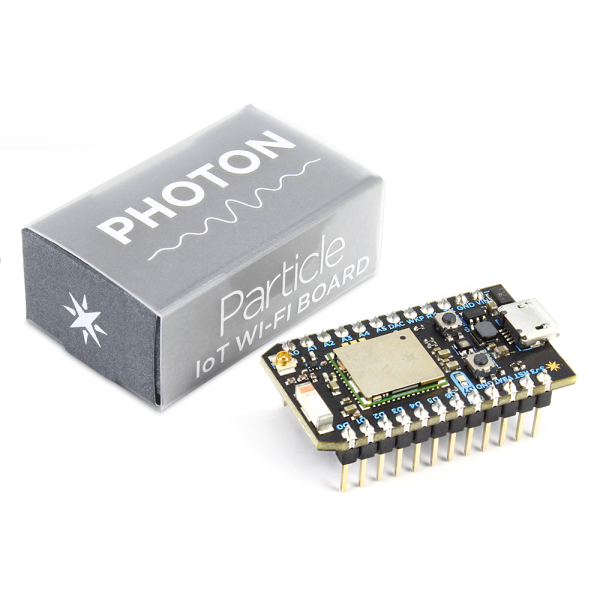

NCD PRphoton Particle Photon WiFi IoT 통신 모듈

NCD PRphoton Particle Photon WiFi IoT 통신 모듈

MODEL
PRphoton
브랜드
NCD
제품문의 구매하기

NCD IoT 장치에 꽂아
Wi-Fi로 클라우드에 잇는 모듈

NCD Particle Photon PRphoton

견적 받기

NCD 국내 정식 공급 파트너

NCD PRphoton은 NCD IoT 인터페이스 장치의 소켓에 꽂아 Wi-Fi로 클라우드에 연결하는 Particle Photon 통신 모듈로, USB 인터페이스로 프로그래밍하고 펌웨어는 오픈 소스여서 직접 수정해 사용합니다.

소켓 사이의 nodeLynk 커넥터로 I2C 장치를 확장하며, RGB LED로 장치 상태를 표시합니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와
자료

이 제품의 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

Wi-Fi

클라우드 연결 개발

USB

USB 인터페이스로 프로그래밍

RGB LED

상태 표시

I2C

nodeLynk 커넥터 확장

특징

꽂아서 시작하는
클라우드 연결

핵심 특징현장에서 달라지는 점
Wi-Fi 클라우드 연결Wi-Fi로 인터넷과 클라우드에 연결해 장치를 원격으로 관리합니다.
USB 프로그래밍USB 인터페이스로 프로그래밍하므로 별도 프로그래머가 필요하지 않습니다.
오픈 소스 펌웨어펌웨어가 오픈 소스여서 필요에 맞게 직접 수정할 수 있습니다.
RGB LED 상태 표시RGB LED로 장치 상태를 바로 확인합니다.
NCD 장치 호환NCD IoT 인터페이스 장치에 꽂아 함께 사용합니다.
nodeLynk I2C 확장nodeLynk 커넥터로 I2C 장치를 납땜 없이 붙입니다.

개발 방식

USB 프로그래밍과
오픈 소스 펌웨어

모듈은 USB 인터페이스로 프로그래밍하고 펌웨어가 오픈 소스이므로 설비에 맞게 동작을 고칠 수 있습니다. NCD IoT 인터페이스 소켓에 꽂아 NCD 센서와 컨트롤러 값을 클라우드로 전송합니다.

nodeLynk로 I2C 확장

소켓 사이의 nodeLynk 커넥터에 I2C 장치를 납땜 없이 연결합니다. 센서와 컨트롤러를 조합해 시제품을 시험하는 개발 과정에서 배선 시간을 줄여 줍니다.

사용 방법

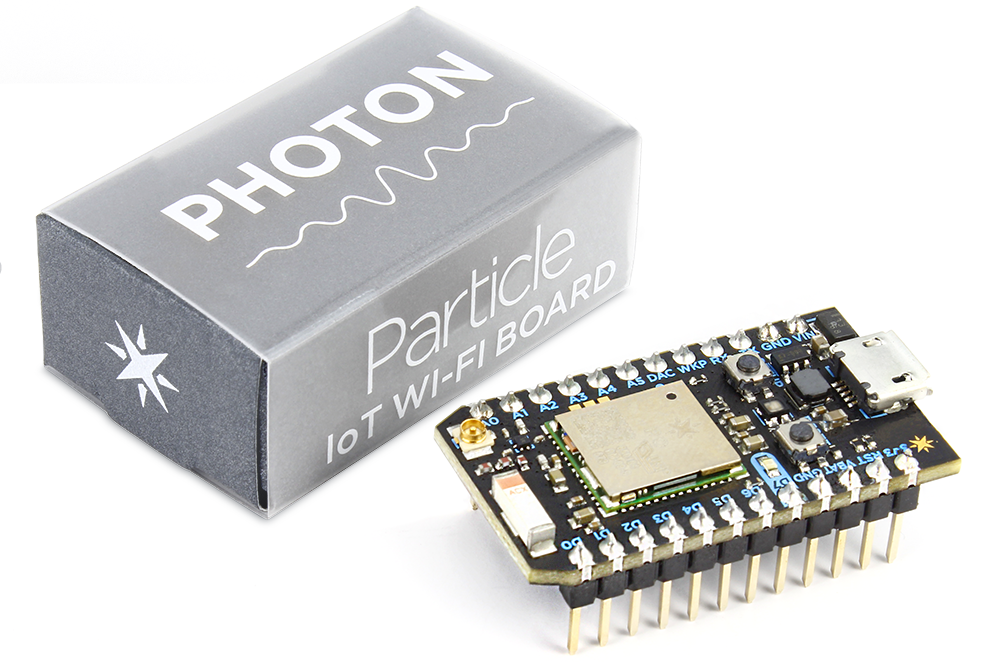

Particle Photon(PRphoton)
Wi-Fi 설정과 Particle CLI 명령

PRphoton은 Particle Photon 모듈로, USB 데이터 케이블로 PC에 연결해 Particle CLI로 Wi-Fi를 설정하고 계정에 등록합니다. 등록을 마치면 Particle 클라우드에 연결되어 상태 LED가 청록색으로 숨 쉬듯 깜박입니다.

소프트웨어·도구하는 일
Particle CLIUSB로 연결한 Photon의 Wi-Fi 설정, 장치 ID 확인, 계정 등록
MODE(SETUP) 버튼버튼을 길게 눌러 리스닝 모드 진입
상태 RGB LED리스닝 모드, Wi-Fi 연결, 클라우드 연결 상태 표시

처음 연결하는 순서

순서할 일
1Photon을 충전 전용이 아닌 데이터용 Micro B USB 케이블로 PC에 연결합니다.
2particle usb start-listening을 입력하거나 MODE 버튼을 길게 눌러 LED가 짙은 파란색으로 깜박이는 리스닝 모드로 바꿉니다.
3particle identify로 장치 ID를 확인하세요.
4particle serial wifi로 사용할 Wi-Fi 네트워크와 비밀번호를 입력합니다.
5particle device add 명령에 장치 ID를 넣어 Particle 계정에 등록합니다.
6LED가 녹색 깜박임, 청록 깜박임을 거쳐 청록색으로 숨 쉬듯 깜박이면 클라우드 연결이 끝난 것입니다.

Particle CLI 명령 예시

명령하는 일
particle usb start-listeningUSB로 연결한 장치를 리스닝 모드로 전환
particle identify장치 ID 확인
particle serial wifiUSB 시리얼로 Wi-Fi 정보 설정
particle device add 장치를 Particle 계정에 등록
particle device rename 장치 이름 지정

Particle은 웹 기반 설정 방식도 함께 안내합니다. 명령 형식은 Particle CLI 버전에 따라 다를 수 있으니 설치한 버전의 문서를 함께 확인하세요.

충전 전용 USB 케이블을 쓰면 PC가 장치를 인식하지 못합니다. 설정 전에 데이터 전송을 지원하는 케이블인지 확인하세요.

사양

PRphoton
사양

항목사양
연결Wi-Fi · 클라우드 연결
프로그래밍USB 인터페이스 · 오픈 소스 펌웨어
상태 표시RGB LED
호환NCD IoT 인터페이스 장치
확장I2C · nodeLynk 커넥터
품번PRphoton

활용 분야

클라우드로 올리는
현장

  • 원격 센서 모니터링 — 센서 값을 Wi-Fi로 클라우드에 올립니다.
  • 원격 장치 제어 — 클라우드에서 장치 동작을 제어합니다.
  • 설비 상태 확인 — NCD 센서와 함께 설비 상태를 수집합니다.
  • 시제품 개발 — 납땜 없이 센서와 컨트롤러를 조합해 시험합니다.

선택 가이드

연결 방식별
비교

Wi-Fi 클라우드 연결이 필요하면 Photon을 선택합니다. 블루투스 LE로 저전력 연결이 필요하면 Bluz(PRacc-32)를, LoRa와 Wi-Fi를 함께 쓰려면 LoPy를 비교하세요.

구성·옵션

품번과
연결 방식

구성품옵션별매품번
Photon 모듈nodeLynk 커넥터로 I2C 확장해당 없음PRphoton

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

Key Fob (NCD 스토어)

확장 컨트롤러와 센서 (NCD 스토어)
