주변 광의 밝기와 색을
I2C로 읽는 조도·컬러 센서

NCD PR10-5 · PR4-2 조도 · 컬러 센서 I2C 미니 모듈

견적 받기

NCD 국내 정식 공급 파트너

NCD PR10-5와 PR4-2는 주변 광의 밝기와 색을 I2C 디지털 값으로 읽는 조도·컬러 센서(주변 광 센서, RGB 컬러 센서) 미니 모듈입니다. PR10-5는 0.005~40k lx 범위의 RGB 색과 조도를 16비트로, PR4-2는 색온도·주변 광·근접을 한 칩에서 읽으며 조명 제어와 디스플레이 색 보정에 사용합니다.

PR10-5는 내부 필터가 적외선 영향을 줄이고 50 Hz·60 Hz 광 노이즈를 걸러 형광등 아래에서도 판독이 안정적이며, PR4-2는 1,000,000 : 1의 동적 범위로 밝은 곳과 어두운 곳을 함께 다룹니다. 두 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

0.005 ~ 40k lx

PR10-5의 조도 검출 범위

16비트

PR10-5의 RGB 색 분해능

1,000,000 : 1

PR4-2의 동적 범위

근접 감지

PR4-2가 배경광을 제거한 물체 접근 검출

특징

밝기와 색을
동시에 판독

핵심 특징현장에서 달라지는 점
0.005~40k lx 넓은 조도 범위(PR10-5)어두운 실내부터 밝은 조명 아래까지 한 센서로 읽어 별도 범위 전환 코드가 필요 없습니다.
RGB 16비트 색 성분(PR10-5)빨강·초록·파랑 값을 받아 광원의 색을 숫자로 구분합니다.
내부 IR 차단 필터적외선 성분을 줄여 눈에 보이는 빛 기준의 밝기와 색을 얻습니다.
50 Hz·60 Hz 노이즈 제거(PR10-5)조명 깜빡임에서 오는 값 흔들림이 줄어 조도 제어가 안정됩니다.
색온도·근접 통합(PR4-2)색온도와 물체 접근을 한 칩에서 읽으므로 부품 수와 배선이 줄어듭니다.
어두운 유리 뒤 검출빛이 줄어드는 어두운 창 뒤에서도 값을 읽어 외관을 해치지 않고 센서를 숨깁니다.

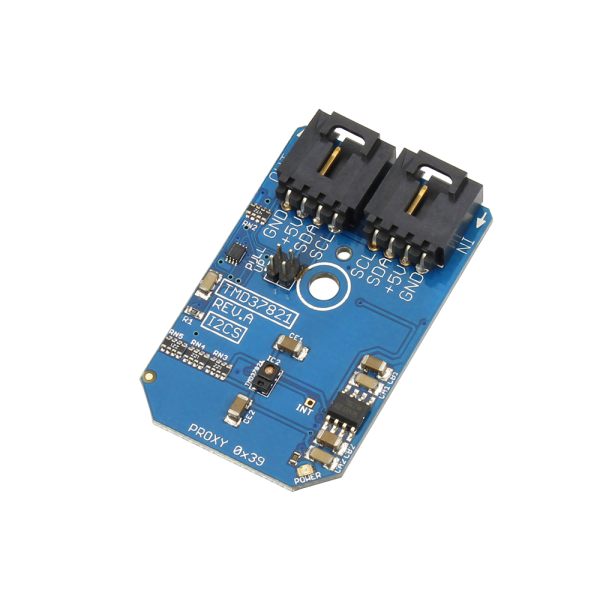

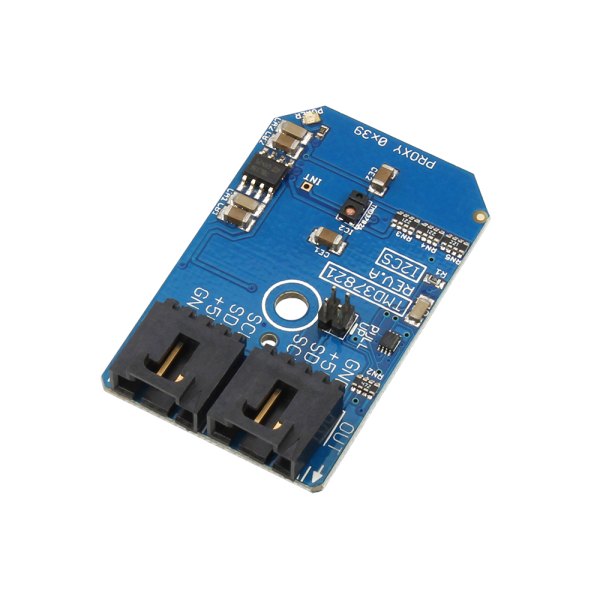

NCD 근접 감지 I2C 미니 모듈이있는 TMD37821 컬러 광-디지털 컨버터 - I2C 커넥터가 있는 컬러 광 센서 소형 기판 모습
I2C 커넥터가 있는 컬러 광 센서 소형 기판 모습

광학 설계

창 뒤 설치와
모델 선택 기준

센서 앞에 어두운 유리나 커버를 두면 빛의 세기가 줄어듭니다. 두 모델 모두 낮은 투과율 창을 고려한 사양이므로, 창을 포함한 상태에서 실제 조도를 측정해 환산 계수를 먼저 정하세요.

색과 밝기만 필요한 구성에는 PR10-5가 적합하고, 접근 감지가 함께 필요하면 PR4-2의 배경광 제거 근접 기능을 이용합니다. PR4-2는 내부 상태 머신이 근접 측정과 RGBC(빨강·초록·파랑·클리어) 측정 사이를 오가며 저전력 상태를 유지합니다.

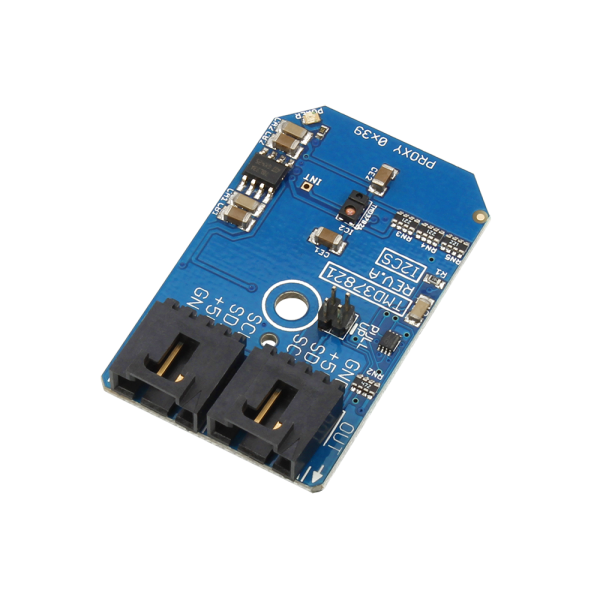

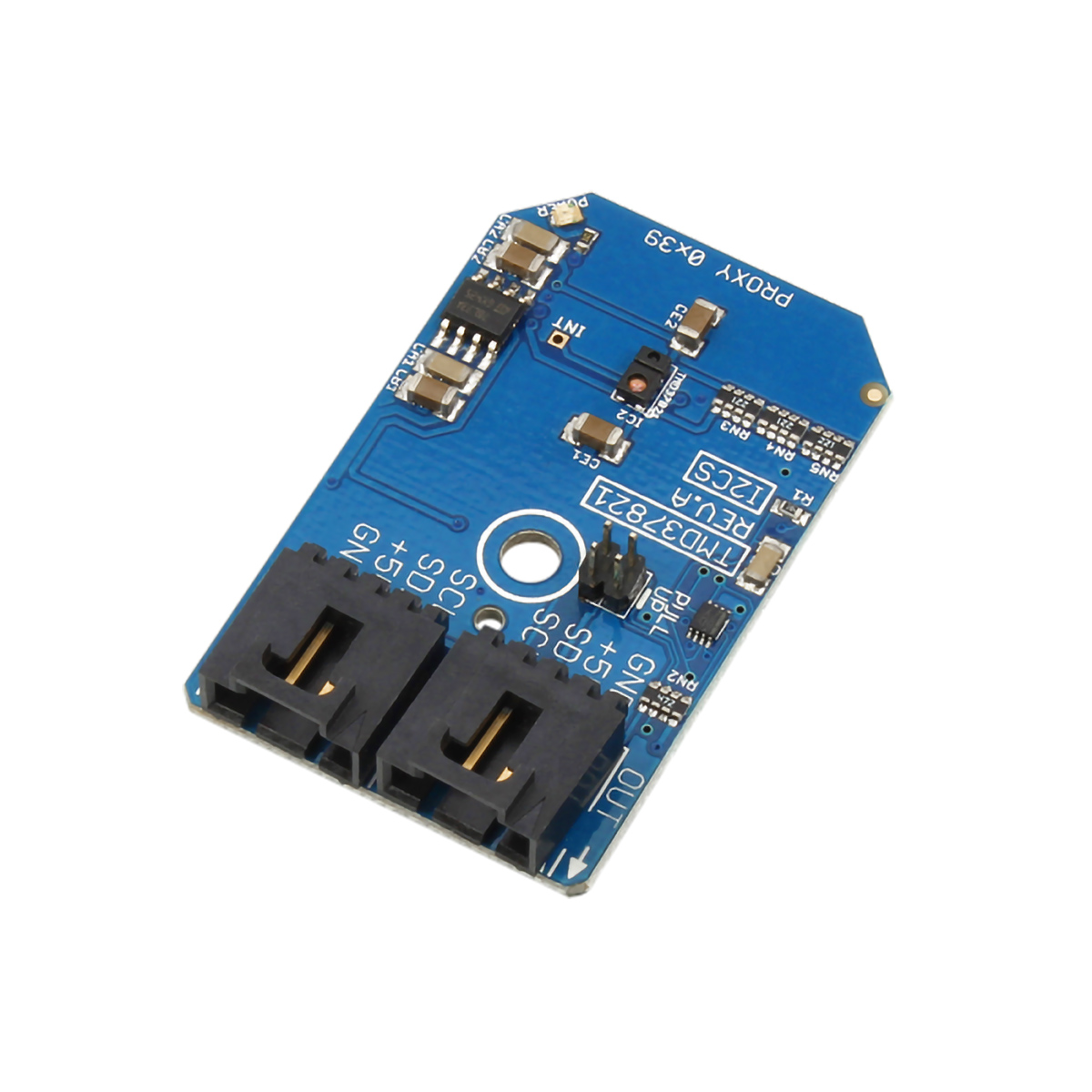

어두운 창 뒤에서 값을 읽는 PR4-2

어두운 유리를 통과해 세기가 줄어든 빛도 UV/IR 차단 필터와 넓은 동적 범위로 읽습니다. 창 두께와 투과율은 설치 후 보정 값에 반영합니다.

사양

2개 모델 비교와
공통 사양

항목PR10-5PR4-2
칩BH1745NUCTMD37821
측정 기능RGB 색 감지, 조도색온도, 주변 광(ALS), 근접 감지
분해능16비트해당 없음
조도 범위0.005 ~ 40k lx해당 없음
동적 범위해당 없음1,000,000 : 1
필터내부 IR 차단 필터UV/IR 차단 필터
광 노이즈 제거50 Hz · 60 Hz해당 없음
근접 감지해당 없음지원 (배경광 제거)
저전력 상태해당 없음근접과 RGBC 측정 사이 전환 (내부 상태 머신)
어두운 창 지원낮은 투과율(어두운) 창 지원어두운 유리 뒤 광 검출
I2C 시작 주소0x380x39
온보드 전원 조절 · 레벨 변환해당 없음있음 (PCA9306)

시리즈 공통 사양

항목사양
통신 방식I2C
동작 전원5VDC (I2C 버스 커넥터)
풀업 저항온보드 4.7K 점퍼 선택
폼 팩터5V I2C 미니 모듈
연결4핀 플러그, 납땜 없이 데이지 체인
케이블I2C 케이블 포함

활용 분야

빛을 측정하는
제어 장치

  • 실내 조명 밝기 제어 — 주변 밝기를 읽어 조명 출력을 자동으로 조정합니다.
  • 광원 색 구분 — RGB 값으로 광원의 색을 구분해 분류합니다.
  • 디스플레이 색 보정 — 주변 빛의 색온도를 읽어 화면 색을 보정합니다.
  • 근접 감지 장치 — PR4-2가 배경광을 제거한 상태에서 물체의 접근을 감지합니다.
  • 케이스 안 측정 — 유리나 커버 뒤에서 빛 세기를 읽어 외관 설계 자유도를 높입니다.

선택 가이드

필요 기능별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
밝기와 RGB 색만 읽을 때PR10-50.005~40k lx 조도 범위에 50 Hz·60 Hz 노이즈 제거가 있습니다.
색온도와 근접 감지를 함께 쓸 때PR4-2배경광을 제거한 근접 감지와 색온도를 한 칩에서 읽습니다.

구성·옵션

구성품과
선택 사항

  • 품번 — PR10-5, PR4-2.
  • 구성품 — I2C 미니 모듈 본체와 I2C 케이블.
  • 옵션 — 풀업 저항 4.7K 점퍼 선택.
  • 별매 — 호스트 보드용 I2C 쉴드·마스터 어댑터.

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

관련 제품

PR10-5·PR4-2와 함께 보는
NCD 환경 센서
