NCD 온습도 센서 I2C 미니 모듈

견적 받기

NCD 국내 정식 공급 파트너

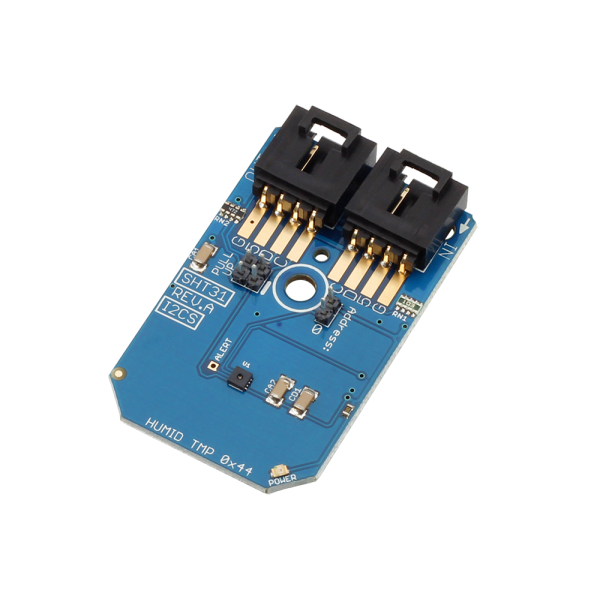

NCD 온습도 센서 I2C 미니 모듈(Humidity and Temperature Sensor Module)은 습도 ±1.7~±4.5%RH, 온도 ±0.2~±1.0 °C 정확도의 디지털 센서 칩 10종을 I2C로 연결해 실내 환경과 장비 내부의 습도·온도를 함께 기록하는 개발·계측용 보드입니다.

칩마다 습도 정확도와 시작 주소가 달라 요구 정확도에 맞는 칩을 고르며, 어떤 칩이든 5VDC 버스 전원과 4핀 플러그로 납땜 없이 연결합니다. 습도는 HIH9130, 온도는 HDC1000과 HYT939의 정확도가 가장 높습니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

±1.7%RH

HIH9130의 습도 정확도

±0.2 °C

HDC1000·HYT939 온도 정확도

10종

정확도와 주소가 다른 센서 칩

5VDC

I2C 버스 커넥터 전원

특징

정확도 등급이
칩마다 다른 10종

핵심 특징현장에서 달라지는 점
칩별 정확도 등급습도 ±1.7%RH부터 ±4.5%RH까지 10종 중에서 고를 수 있어 요구 정확도에 맞는 칩을 선택합니다.
HCPA 개별 보정PR2-12는 칩을 개별 보정·시험하고 온도 보상까지 마쳐 출하하므로 별도 보정 없이 습도를 읽습니다.
알람 기능 디지털 출력PR2-12의 디지털 출력이 알람 기능을 갖춰 기준 습도 이탈을 호스트 연산 없이 감지합니다.
14비트 분해능PR2-12와 PR2-13은 14비트로 측정하므로 완만한 습도 변화도 구분됩니다.
칩별 시작 주소주소가 다른 칩끼리는 한 버스에 함께 연결할 수 있어, 습도 센서 종류가 다른 시험을 같은 포트에서 진행합니다.
4핀 플러그와 풀업 점퍼납땜 없이 버스에 연결하고, 자체 I2C 포트에 연결할 때는 온보드 4.7K 점퍼로 풀업을 선택합니다.

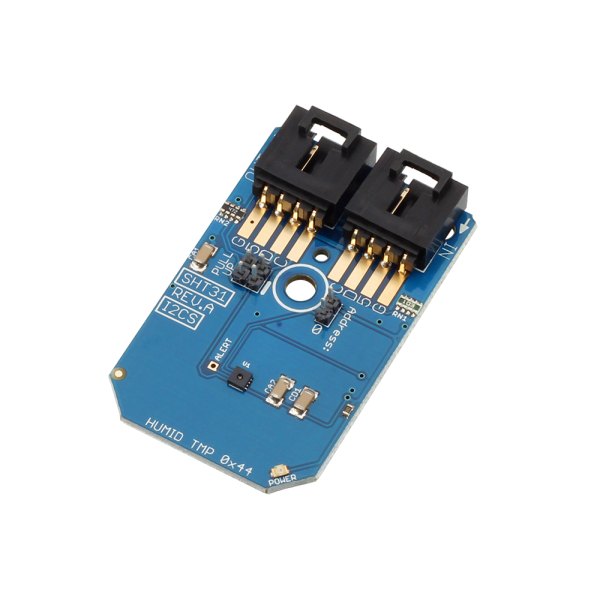

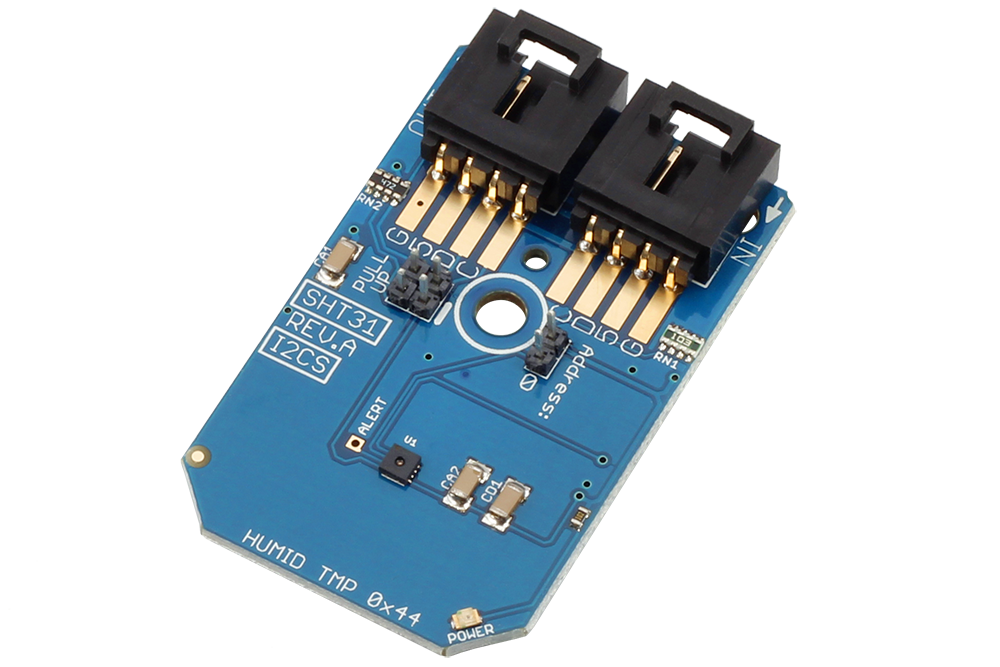

NCD PR2-21 - 습도·온도 센서 칩과 커넥터가 실장된 하늘색 기판
습도·온도 센서 칩과 커넥터가 실장된 하늘색 기판

정확도 읽기

정확도 수치에
붙은 조건

같은 ±3%RH라도 PR2-12(HCPA-5V-U3)는 20~80%RH 구간에서 ±2%, 습도 전 범위에서는 ±3%이고, HTS221은 20~80%rH에서 ±4.5%rH, 온도는 15~40 °C에서 ±0.5 °C입니다. 구간 조건이 붙은 칩은 실제 사용 습도가 그 구간 안에 있는지 먼저 대조하세요. 측정 습도가 극단에 걸리는 환경이라면 전 범위 정확도가 명시된 칩이 안전합니다.

같은 환경에서 칩별 값 비교

습도 챔버나 밀폐 용기에 서로 다른 칩 2~3개를 함께 넣고 같은 시간대의 값을 기록하면 칩 사이의 편차와 응답 차이가 보입니다. SHT30과 SHT31은 응답 시간 8초로 같으므로 정확도 등급(±3%RH, ±2%RH)의 차이만 분리해 비교합니다.

주소 점검

주소가 같은 칩은
한 버스에 하나만 연결

칩이 달라도 시작 주소가 같으면 한 포트에 함께 연결하지 못합니다. HIH6020, HIH6130, HIH7130, HIH9130은 모두 0x27이고, PR2-12(HCPA-5V-U3)와 PR2C-14(HYT939)는 0x28이며, SHT30과 SHT31은 0x44를 사용합니다. 센서 종류를 섞어 사용하려면 서로 다른 주소 그룹에서 하나씩 고릅니다.

  • 0x27: HIH6020, HIH6130, HIH7130, HIH9130 중 하나만 한 버스에 연결합니다.
  • 0x28: HCPA-5V-U3와 HYT939 중 하나만 연결합니다.
  • 0x40, 0x44, 0x4F: HDC1000, SHT30·SHT31, HTS221은 각자 주소가 달라 다른 그룹 칩과 함께 연결합니다.

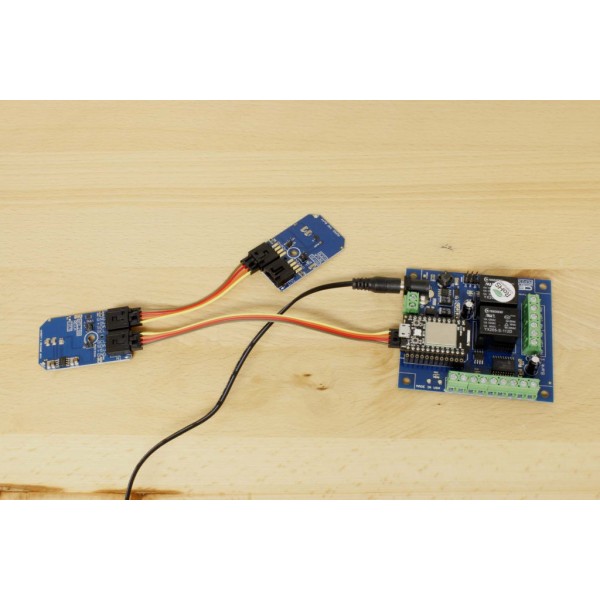

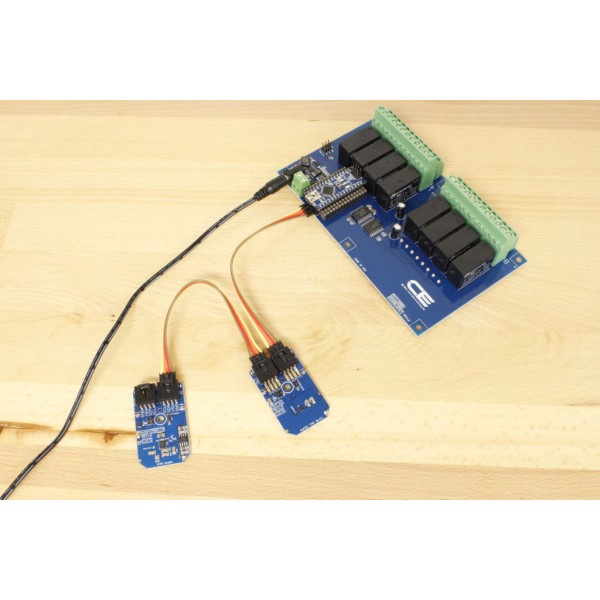

NCD PR2-21 - 무선 컨트롤러 보드에 센서 모듈 두 개를 연결한 모습
무선 컨트롤러 보드에 센서 모듈 두 개를 연결한 모습

사양

칩 10종 정확도와
공통 사양

모델센서정확도시작 주소
PR2-12HCPA-5V-U3±2%RH ±0.3 °C (20~80%RH), 전 범위 ±3%RH, 14비트0x28
PR2-13HDC1000±3%RH ±0.2 °C, 14비트0x40
PR2-14HIH6020±4.5%RH ±1.0 °C0x27
PR2-15HIH6130±4%RH ±1.0 °C0x27
PR2-16HIH7130±3%RH ±1.0 °C0x27
PR2-17HIH9130±1.7%RH ±0.6 °C0x27
PR10-7HTS221±4.5%rH (20~80%rH), ±0.5 °C (15~40 °C)0x4F
PR2C-14HYT939±1.8%RH ±0.2 °C0x28
PR2-20SHT30±3%RH ±0.3 °C0x44
PR2-21SHT31±2%RH ±0.3 °C0x44

시리즈 공통 사양

항목사양
습도 정확도 범위±1.7 ~ ±4.5%RH (칩별)
온도 정확도 범위±0.2 ~ ±1.0 °C (칩별)
HDC1000 추가 사양상대 습도 작동 범위 0~100%, 14비트 분해능, 절전 모드 전류 200 nA
HTS221 추가 사양습도 범위 0~100%, 온도 범위 -40~120 °C, 습도 감도 0.004%rH/LSB, 공장 보정
SHT30 · SHT31 추가 사양습도 감지 범위 0~100%, 작동 온도 -40~125 °C, 센서 응답 시간 8초
HIH 계열온도 보상 디지털 I2C, 장기 안정성 (HIH6020 · HIH6130 · HIH7130 · HIH9130)
HYT939 추가 사양보정 및 온도 보상, 높은 내화학성, 조정 없이 교환 가능
작동 전압5VDC (I2C 미니 모듈)
풀업 저항온보드 4.7K 점퍼 선택
연결 방식4핀 플러그, 납땜 불필요
케이블I2C 케이블 포함

활용 분야

습도와 온도를
함께 기록하는 현장

  • 실내 환경 감시 — 사무·실험 공간의 습도와 온도를 함께 기록해 결로와 건조 구간을 찾습니다.
  • 보관 공간 점검 — 습도 변화가 품질에 영향을 주는 보관함과 창고의 상태를 감시합니다.
  • 장비 내부 온습도 측정 — 장비함 안의 온도와 습도를 측정해 내부 결로 위험을 파악합니다.
  • IoT 데이터 수집 — Particle과 Arduino 같은 보드로 값을 모아 서버로 전송합니다.

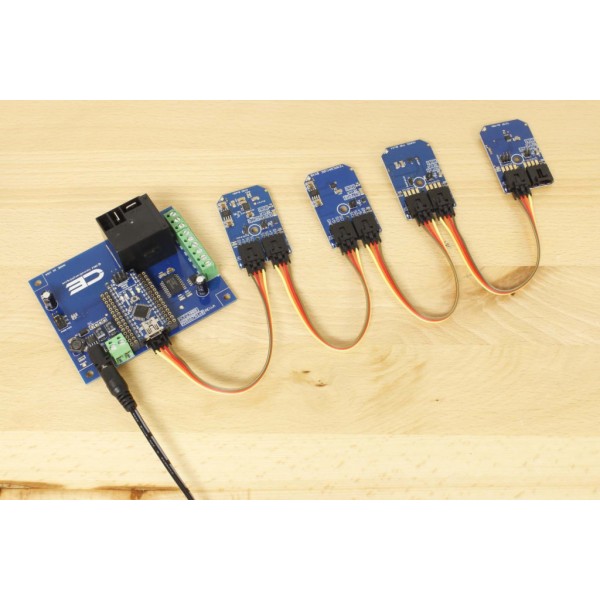

NCD PR2-21 - 컨트롤러 보드에 센서 모듈 네 개를 케이블로 연결한 모습
컨트롤러 보드에 센서 모듈 네 개를 케이블로 연결한 모습

선택 가이드

요구 정확도에 맞는
칩 선택

이럴 때 (요구 조건)권장 모델선택 이유
습도 정확도가 가장 중요할 때PR2-17 (HIH9130)습도 ±1.7%RH로 10종 중 가장 높습니다.
온도 정확도가 가장 중요할 때PR2-13 (HDC1000) · PR2C-14 (HYT939)온도 ±0.2 °C로 10종 중 가장 높습니다.
알람 기능 디지털 출력이 필요할 때PR2-12 (HCPA-5V-U3)디지털 출력에 알람 기능이 있고 칩을 개별 보정해 출하합니다.
SHT 계열 정확도 등급을 고를 때PR2-20 (SHT30) · PR2-21 (SHT31)같은 0x44 주소에서 습도 ±3%RH와 ±2%RH 중 선택합니다.
절전 모드 전류를 낮출 때PR2-13 (HDC1000)절전 모드 전류가 200 nA입니다.

구성·옵션

기본 구성과
호스트 쉴드

  • 온습도 미니 모듈 — 센서 칩 10종(PR2-12 ~ PR2-21, PR10-7, PR2C-14) 중 선택합니다.
  • I2C 케이블 — 모듈마다 기본 포함됩니다.
  • Raspberry Pi용 호스트 쉴드 — PR2-1, PR32-25를 별도 구성합니다.
  • Arduino용 호스트 쉴드 — PR14-3, PR1-17을 별도 구성합니다.

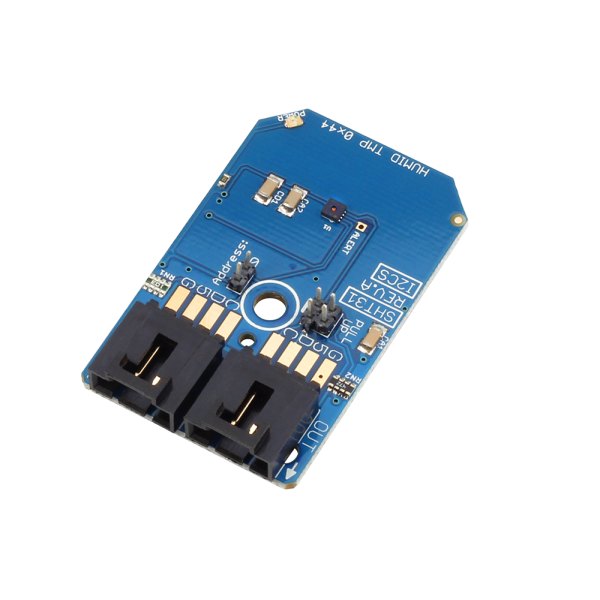

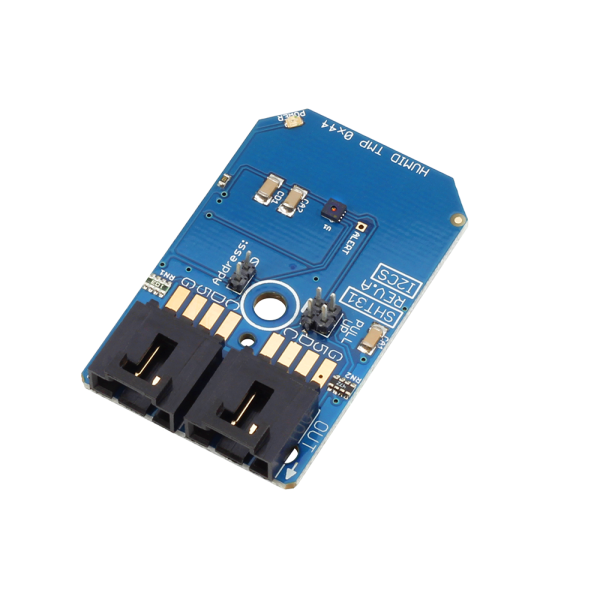

NCD PR2-21 - 기판 뒷면의 커넥터와 센서 칩이 보이는 모습
기판 뒷면의 커넥터와 센서 칩이 보이는 모습

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
