내화학성 HYT939로 습도·온도 정밀 측정

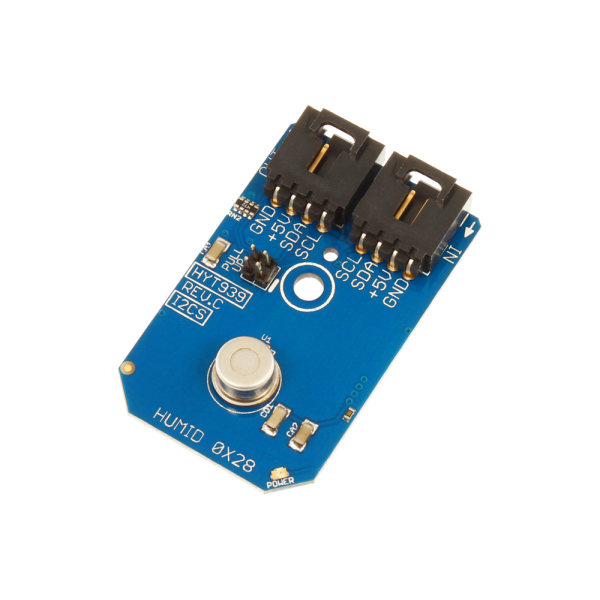

NCD PR2C-14 HYT939 습도·온도 센서 I2C 미니 모듈 센서 칩 : HYT939 (신호 처리 내장) 습도 정확도 : ±1.8%RH 온도 정확도 : ±0.2 °C
견적 받기NCD 한국 독점 공급 파트너

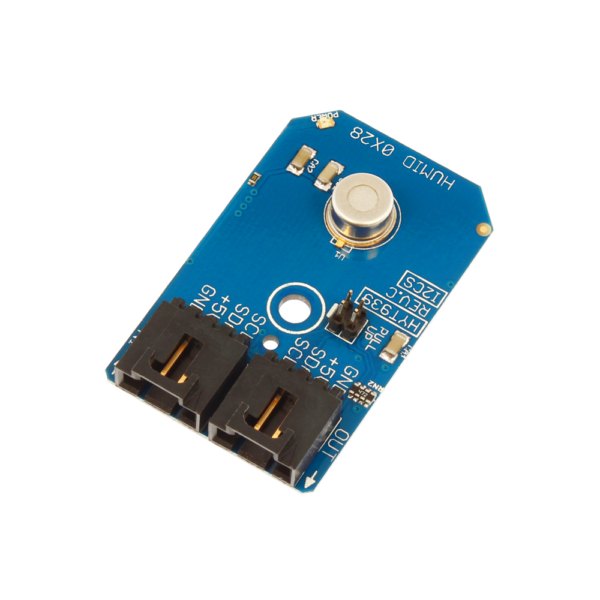

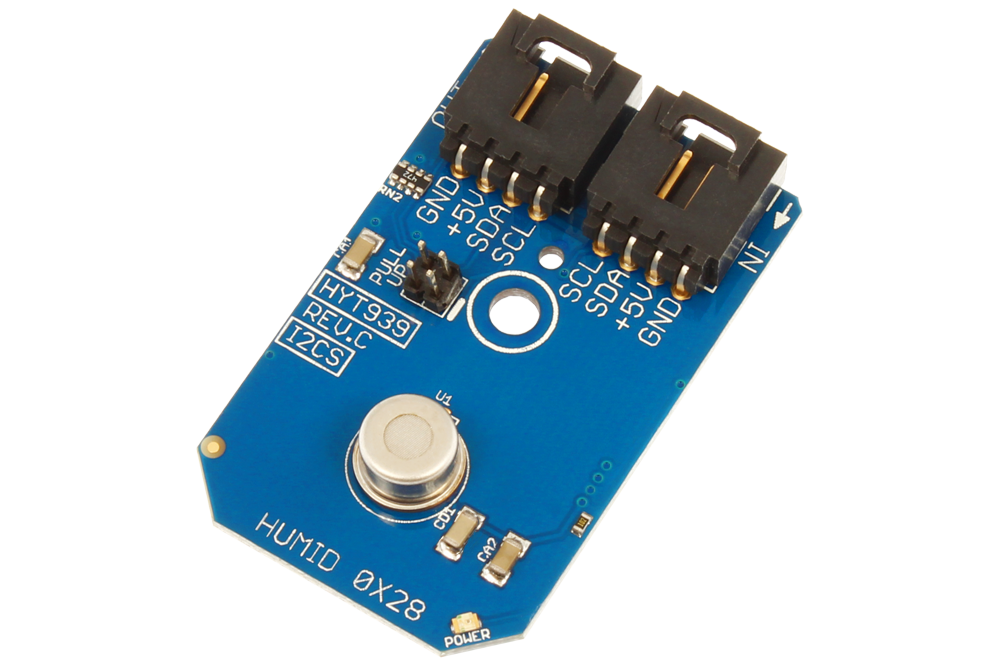

NCD PR2C-14는 습도 ±1.8%RH, 온도 ±0.2 °C의 정확도를 갖춘 HYT939 습도·온도 센서 I2C 미니 모듈(Humidity and Temperature Sensor I2C Mini Module)입니다. 센서 칩이 신호 처리를 내장하고 선형 오차와 온도 드리프트를 칩 안에서 보정하므로 정밀하게 보정된 값을 I2C로 읽습니다. (주)테솔이 국내에 공식 공급합니다.
기계적으로 견고하고 내화학성과 결로 저항을 갖추며 장기 안정성이 좋습니다. 조정 없이 교환할 수 있어 센서 교체 시 재보정 부담이 적고 시작 주소는 0x28입니다.
제품 자료
연결 도면과 샘플 코드
이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
데이터시트와 도면

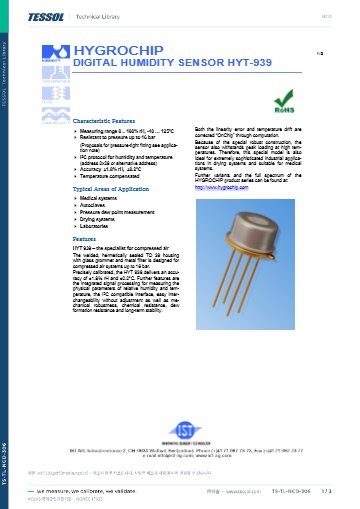

- HYT939 데이터시트 1 (PDF)

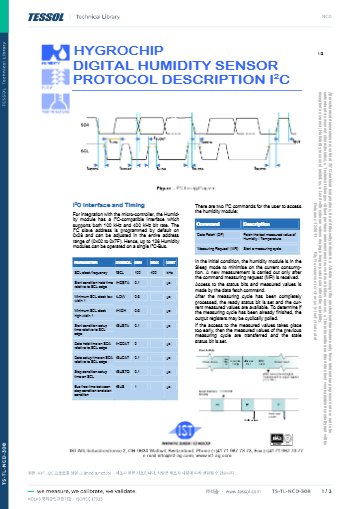

- HYT I2C 프로토콜 설명 (PDF)

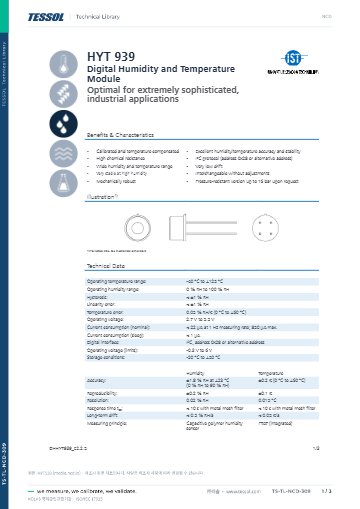

- HYT939 데이터시트 2 (PDF)
- HYT939 기계 도면 (PNG)
- HYT939 배선도 (PDF)

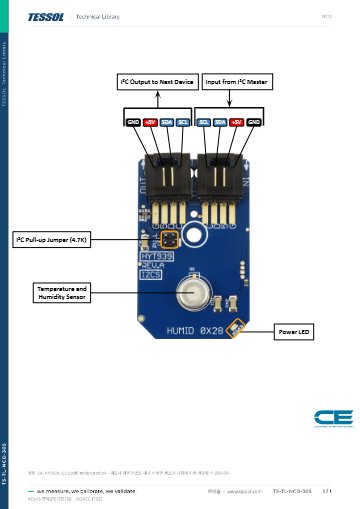

- HYT939 I2C 연결 도면 (PDF)
소프트웨어와 코드
칩 내부 보정
HYT939의 온칩 선형·드리프트 보정
HYT939는 선형 오차와 온도 드리프트를 칩 안의 연산으로 보정해 출력합니다. 별도 조정 없이 같은 품번으로 교환할 수 있도록 설계되어 있어, 다수 지점에 설치한 계측기를 유지보수할 때 재보정 작업을 줄일 수 있습니다.

내환경성
결로와 약품 환경에서 PR2C-14 선택 이유
내화학성과 결로 저항, 기계적 견고성이 HYT939의 특징입니다. 습도 ±1.8%RH와 온도 ±0.2 °C를 함께 갖추므로 두 값을 모두 높은 등급으로 요구하는 계측에서 먼저 검토합니다.

사양
HYT939 PR2C-14 사양
| 항목 | 사양 |
|---|---|
| 센서 칩 | HYT939 (신호 처리 내장) |
| 습도 정확도 | ±1.8%RH |
| 온도 정확도 | ±0.2 °C |
| 보정 | 보정 및 온도 보상, 온칩 선형·드리프트 보정 |
| 특성 | 내화학성, 결로 저항, 기계적 견고성, 장기 안정성, 무조정 교환 |
| 시작 주소 | 0x28 |
| 작동 전압 | 5VDC |
| 풀업 저항 | 온보드 4.7K 점퍼 선택 |

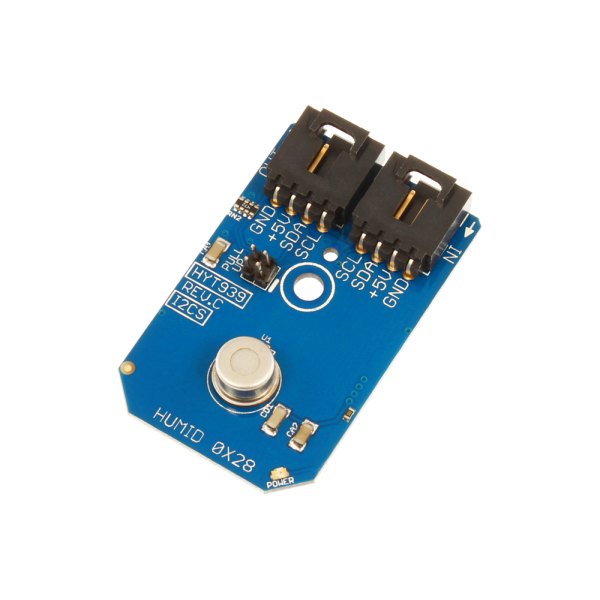

| 연결 방식 | 4핀 플러그, 납땜 불필요 |
| 케이블 | I2C 케이블 포함 |

연결

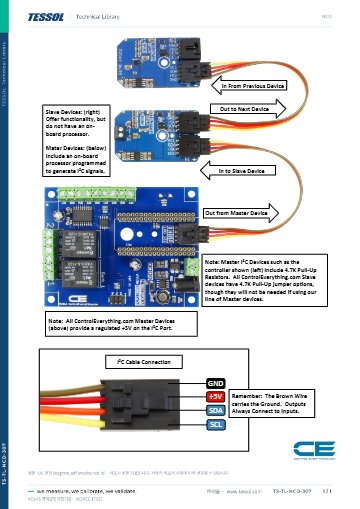

PR2C-14 주소 0x28과 4핀 플러그
- 0x28은 PR2-12(HCPA-5V-U3)도 사용하므로 한 포트에는 둘 중 하나만 연결합니다.

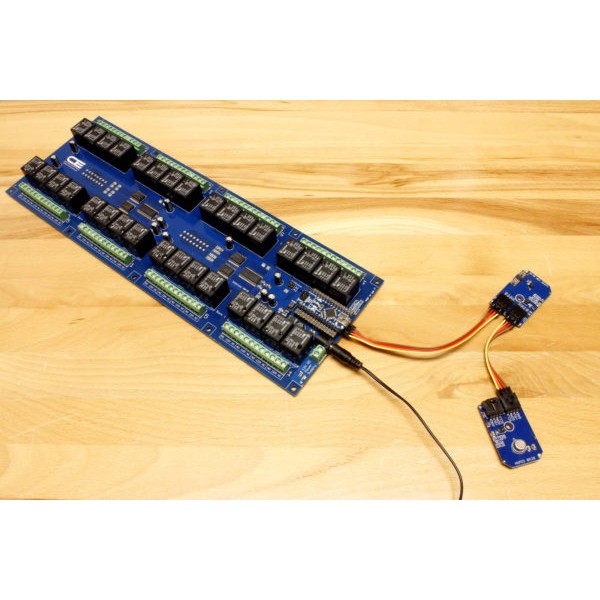

- 4핀 플러그로 다른 NCD 장치와 납땜 없이 데이지 체인 연결합니다.
- 자체 I2C 포트에서는 온보드 4.7K 점퍼로 풀업을 선택합니다.
- I2C 케이블이 기본 포함됩니다.
활용 분야
정밀 측정이 필요한 실험·의료 환경
- 의료 시스템과 오토클레이브 — 약품·고온 환경에서 습도와 온도를 측정합니다.
- 건조 시스템과 압력 이슬점 측정 — 결로 조건에서 습도 값을 읽습니다.
- 실험실 계측 — 습도와 온도를 높은 정확도로 기록합니다.
함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
호환 보드와 어댑터 (NCD 스토어)
- NCD I2C 인터페이스 어댑터 전체
- nodeLynk I2C 확장 장치 전체
- Raspberry Pi 2·3용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 스크류 터미널
- Particle Electron·Photon용 I2C 쉴드 — 외향 5V I2C 포트
- Particle·Feather용 I2C 쉴드
- Arduino Uno용 I2C 쉴드 — LED 디스플레이·부저·Key Fob·무선
- WiPy2·LoPy용 스크류 터미널 브레이크아웃 보드
- Particle Photon용 스크류 터미널 브레이크아웃 보드 — 전원 공급 장치 포함
- Raspberry Pi 2·3·4용 I2C 쉴드 — 내향 I2C 포트
- Raspberry Pi Zero용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 배터리 I2C 쉴드
- Raspberry Pi Zero용 I2C 쉴드 — 외향 I2C 포트
- Raspberry Pi용 I2C 쉴드 — 외향 I2C 포트
- Arduino Nano용 I2C 쉴드
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트
- Arduino Uno용 I2C 쉴드
- BeagleBone용 I2C 쉴드 — 외향 I2C 포트
- Particle Electron용 I2C 쉴드 — 스크류 터미널, 2A 전원 공급 장치
- Banana Pi용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Adafruit Huzzah ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- 크로스 플랫폼 I2C 슬레이브 장치
- NCD IoT 인터페이스 장치 전체
- Arduino Micro용 I2C 쉴드 — I2C 확장 포트
- Arduino Uno용 I2C 확장 포트 쉴드
- Arduino Due용 듀얼 I2C 쉴드
- CHIP용 I2C 쉴드
- NodeMCU ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- Adafruit Huzzah ESP8266 호스트 어댑터 — USB·I2C 확장 포트 내장
- Particle Photon용 I2C 어댑터
- Particle Electron용 I2C 어댑터
- Onion Omega용 I2C 어댑터
- Pycom WiPy·LoPy용 I2C 어댑터
- Raspberry Pi용 I2C 어댑터
- Raspberry Pi 2·3용 I2C 어댑터
- Raspberry Pi Zero용 I2C 어댑터
- USB-I2C 변환기 — 가상 COM 포트, FT230XS
- BridgeX5 — 듀얼 USB 5포트 I2C 브리지 어댑터
같은 계열
PR2C-14와 같은 계열 모델
- PR2-12 — HCPA-5V-U3, 개별 보정 칩과 알람 기능 디지털 출력, 주소 0x28
- PR2-13 — HDC1000, 온도 ±0.2 °C와 절전 모드 200 nA, 주소 0x40
- PR2-14 — HIH6020, 습도 ±4.5%RH ±1.0 °C, 주소 0x27
- PR2-15 — HIH6130, 습도 ±4%RH ±1.0 °C, 주소 0x27
- PR2-16 — HIH7130, 습도 ±3%RH ±1.0 °C, 주소 0x27
- PR2-17 — HIH9130, 습도 ±1.7%RH ±0.6 °C, 주소 0x27
- PR10-7 — HTS221, 20~80%rH 구간 ±4.5%rH, 주소 0x5F
- PR2-20 — SHT30, 습도 ±3%RH ±0.3 °C, 주소 0x44
- PR2-21 — SHT31, 습도 ±2%RH ±0.3 °C, 주소 0x44

PR2C-14의 습도와 온도 정확도는 얼마입니까?
습도 ±1.8%RH, 온도 ±0.2 °C입니다. 온도는 PR2-13과 함께 10종 중 가장 높은 등급입니다.
PR2C-14와 PR2-12는 함께 연결할 수 있습니까?
함께 연결하지 못합니다. 두 모델 모두 시작 주소가 0x28입니다.
PR2C-14는 센서 교체 때 재보정이 필요합니까?
필요하지 않습니다. HYT939는 조정 없이 교환할 수 있는 칩입니다.
FAQ 자주묻는 질문
-
PR2C-14의 습도와 온도 정확도는 얼마입니까?
습도 ±1.8%RH, 온도 ±0.2 °C입니다. 온도는 PR2-13과 함께 10종 중 가장 높은 등급입니다.
-
PR2C-14와 PR2-12는 함께 연결할 수 있습니까?
함께 연결하지 못합니다. 두 모델 모두 시작 주소가 0x28입니다.
-
PR2C-14는 센서 교체 때 재보정이 필요합니까?
필요하지 않습니다. HYT939는 조정 없이 교환할 수 있는 칩입니다.
