공장 보정된 HTS221로 읽는 습도 모듈
NCD PR10-7 HTS221 정전 용량 습도·온도 센서 I2C 미니 모듈 습도 정확도 : ±4.5%rH (20~80%rH) 온도 정확도 : ±0.5 °C (15~40 °C) 습도 범위 : 0~100%
견적 받기NCD 한국 독점 공급 파트너

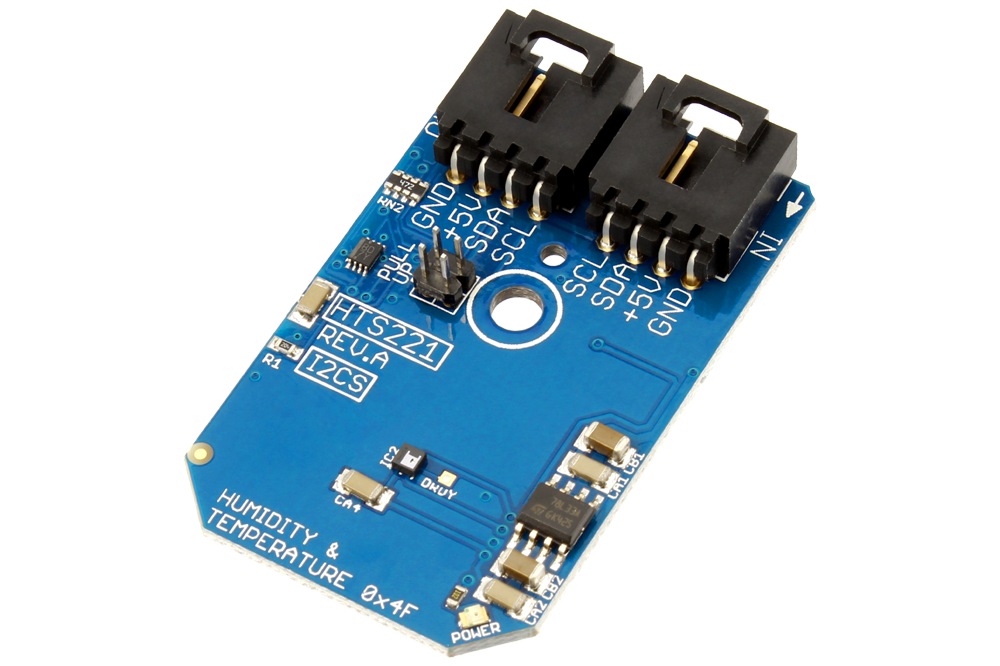

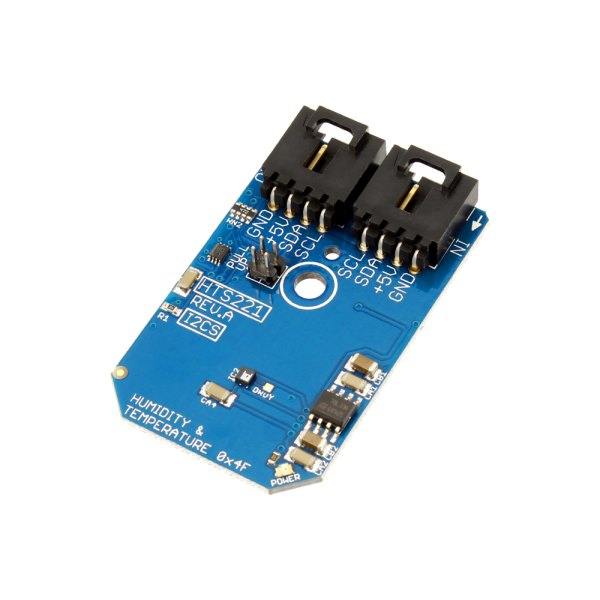

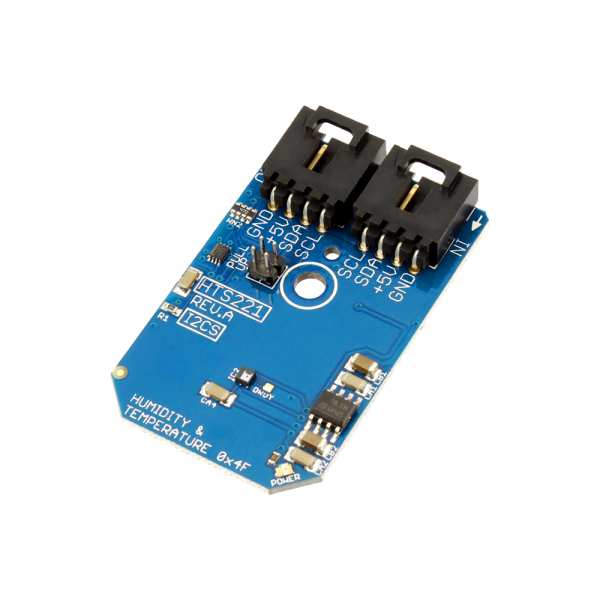

NCD PR10-7은 STMicroelectronics의 HTS221 정전 용량 디지털 센서를 올린 상대 습도·온도 센서 I2C 미니 모듈(Humidity and Temperature Sensor I2C Mini Module)입니다. 습도 감지는 폴리머 유전체 평판 커패시터가 맡고, 혼합 신호 ASIC이 측정값을 I2C로 내보냅니다. (주)테솔이 국내에 공식 공급합니다.
습도 0~100%, 온도 -40~120 °C까지 측정하며 공장에서 보정된 상태로 출하됩니다. 정확도는 20~80%rH에서 ±4.5%rH, 15~40 °C에서 ±0.5 °C로 구간 조건이 붙어 있습니다.
제품 자료
연결 도면과 샘플 코드

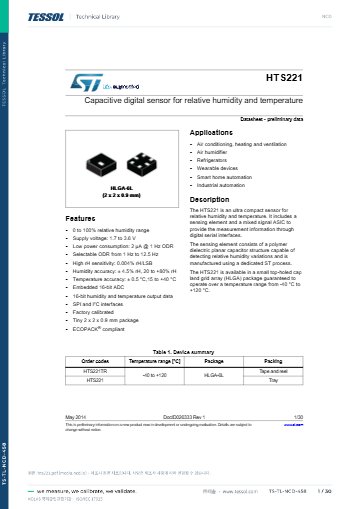

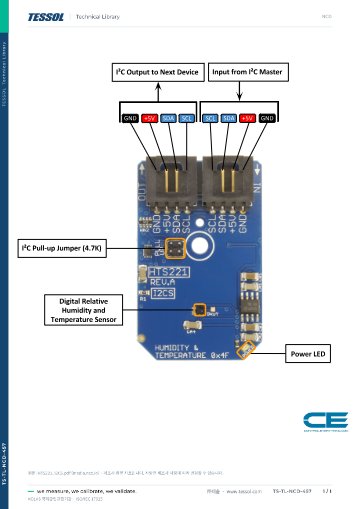

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
데이터시트와 도면
소프트웨어와 코드
정확도 조건
PR10-7 정확도에 붙는 습도·온도 구간
±4.5%rH는 20~80%rH 구간, ±0.5 °C는 15~40 °C 구간에서의 값입니다. 구간 밖에서는 습도 ±6%rH(0~100%rH), 온도 ±1 °C(0~60 °C)가 적용됩니다. 측정 범위 자체는 습도 0~100%, 온도 -40~120 °C로 넓습니다.

센서 구조
HTS221의 습도 소자와 ASIC 구성
HTS221은 ST 전용 공정으로 만든 폴리머 유전체 평판 커패시터를 습도 소자로 사용하고, 혼합 신호 ASIC이 이를 디지털 값으로 변환합니다. 습도 감도는 0.004%rH/LSB이며 보정은 공장에서 마칩니다.


사양
HTS221 PR10-7 사양
| 항목 | 사양 |
|---|---|
| 센서 칩 | STMicroelectronics HTS221 (정전 용량 디지털) |
| 습도 정확도 | ±4.5%rH (20~80%rH), 전 범위 ±6%rH |
| 온도 정확도 | ±0.5 °C (15~40 °C), 0~60 °C에서 ±1 °C |
| 습도 범위 | 0~100% |
| 온도 범위 | -40~120 °C |
| 습도 감도 | 0.004%rH/LSB |
| 보정 | 공장 보정 |
| 시작 주소 | 0x5F |
| 작동 전압 | 5VDC |
| 풀업 저항 | 온보드 4.7K 점퍼 선택 |
| 연결 방식 | 4핀 플러그, 납땜 불필요 |
| 케이블 | I2C 케이블 포함 |
연결
PR10-7 주소 0x5F와 I2C 케이블
- 0x5F는 HIH 계열, HCPA, HDC1000, SHT 계열 주소와 겹치지 않아 다른 칩과 한 버스에 둘 수 있습니다.
- I2C 케이블이 기본 포함됩니다.
- 4핀 플러그로 납땜 없이 연결하고, 자체 I2C 포트에서는 4.7K 풀업 점퍼를 선택합니다.
활용 분야
넓은 측정 범위가 필요한 환경 감시
- 넓은 온도 범위 기록 — -40~120 °C 측정 범위 안에서 설비 공간의 온습도를 기록합니다.
- 보관 공간 점검 — 보관함과 창고의 상태를 감시합니다.

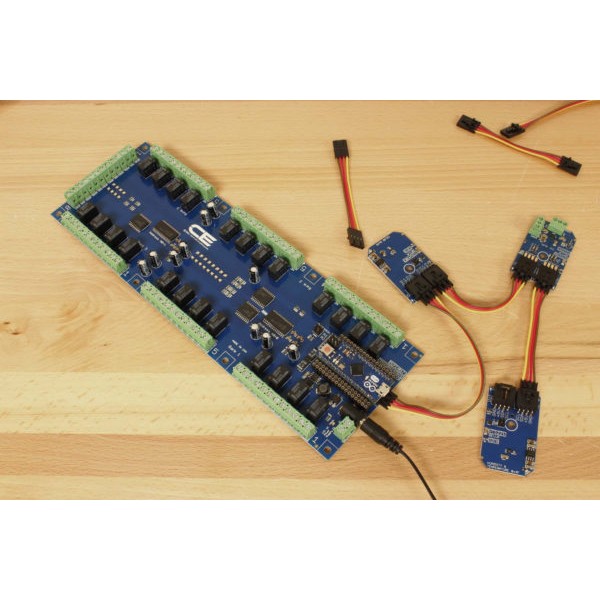

- IoT 데이터 수집 — 4핀 플러그로 호스트 보드에 연결해 값을 서버로 보냅니다.

함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
호환 보드와 어댑터 (NCD 스토어)
- NCD I2C 인터페이스 어댑터 전체
- nodeLynk I2C 확장 장치 전체
- Raspberry Pi 2·3용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 스크류 터미널
- Particle Electron·Photon용 I2C 쉴드 — 외향 5V I2C 포트
- Particle·Feather용 I2C 쉴드
- Arduino Uno용 I2C 쉴드 — LED 디스플레이·부저·Key Fob·무선
- WiPy2·LoPy용 스크류 터미널 브레이크아웃 보드
- Particle Photon용 스크류 터미널 브레이크아웃 보드 — 전원 공급 장치 포함
- Raspberry Pi 2·3·4용 I2C 쉴드 — 내향 I2C 포트
- Raspberry Pi Zero용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 배터리 I2C 쉴드
- Raspberry Pi Zero용 I2C 쉴드 — 외향 I2C 포트
- Raspberry Pi용 I2C 쉴드 — 외향 I2C 포트
- Arduino Nano용 I2C 쉴드
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트
- Arduino Uno용 I2C 쉴드
- BeagleBone용 I2C 쉴드 — 외향 I2C 포트
- Particle Electron용 I2C 쉴드 — 스크류 터미널, 2A 전원 공급 장치
- Banana Pi용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Adafruit Huzzah ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- 크로스 플랫폼 I2C 슬레이브 장치
- NCD IoT 인터페이스 장치 전체
- Arduino Micro용 I2C 쉴드 — I2C 확장 포트
- Arduino Uno용 I2C 확장 포트 쉴드
- Arduino Due용 듀얼 I2C 쉴드
- CHIP용 I2C 쉴드
- NodeMCU ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- Adafruit Huzzah ESP8266 호스트 어댑터 — USB·I2C 확장 포트 내장
- Particle Photon용 I2C 어댑터
- Particle Electron용 I2C 어댑터
- Onion Omega용 I2C 어댑터
- Pycom WiPy·LoPy용 I2C 어댑터
- Raspberry Pi용 I2C 어댑터
- Raspberry Pi 2·3용 I2C 어댑터
- Raspberry Pi Zero용 I2C 어댑터
- USB-I2C 변환기 — 가상 COM 포트, FT230XS
- BridgeX5 — 듀얼 USB 5포트 I2C 브리지 어댑터
같은 계열
PR10-7과 같은 계열 모델
- PR2-12 — HCPA-5V-U3, 개별 보정 칩과 알람 기능 디지털 출력, 주소 0x28
- PR2-13 — HDC1000, 온도 ±0.2 °C와 절전 모드 200 nA, 주소 0x40
- PR2-14 — HIH6020, 습도 ±4.5%RH ±1.0 °C, 주소 0x27
- PR2-15 — HIH6130, 습도 ±4%RH ±1.0 °C, 주소 0x27
- PR2-16 — HIH7130, 습도 ±3%RH ±1.0 °C, 주소 0x27
- PR2-17 — HIH9130, 습도 ±1.7%RH ±0.6 °C, 주소 0x27
- PR2C-14 — HYT939, 습도 ±1.8%RH ±0.2 °C, 주소 0x28
- PR2-20 — SHT30, 습도 ±3%RH ±0.3 °C, 주소 0x44
- PR2-21 — SHT31, 습도 ±2%RH ±0.3 °C, 주소 0x44
PR10-7의 습도 정확도는 전 범위에서 ±4.5%rH입니까?
아닙니다. ±4.5%rH는 20~80%rH 구간 값이며, 온도 ±0.5 °C도 15~40 °C 구간에 한정됩니다.
PR10-7이 측정하는 온도 범위는 어디까지입니까?
-40~120 °C입니다. 습도는 0~100%를 측정합니다.
PR10-7과 SHT 계열 모듈을 한 버스에 연결할 수 있습니까?
연결할 수 있습니다. PR10-7은 0x5F이고 PR2-20, PR2-21은 0x44라 주소가 겹치지 않습니다.
제품 자료
FAQ 자주묻는 질문
-
PR10-7의 습도 정확도는 전 범위에서 ±4.5%rH입니까?
아닙니다. ±4.5%rH는 20~80%rH 구간 값이며, 온도 ±0.5 °C도 15~40 °C 구간에 한정됩니다.
-
PR10-7이 측정하는 온도 범위는 어디까지입니까?
-40~120 °C입니다. 습도는 0~100%를 측정합니다.
-
PR10-7과 SHT 계열 모듈을 한 버스에 연결할 수 있습니까?
연결할 수 있습니다. PR10-7은 0x5F이고 PR2-20, PR2-21은 0x44라 주소가 겹치지 않습니다.
