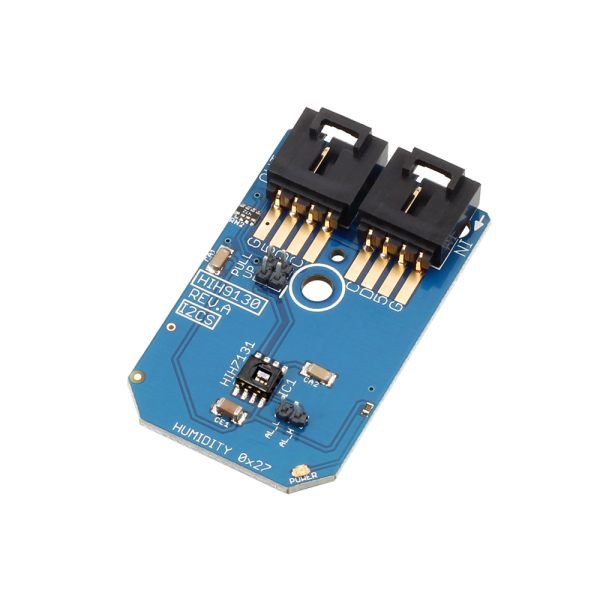

NCD PR2-17 HIH9130 습도 및 온도 센서 ± 1.7 % RH ± 0.6 ° C I2C 미니 모듈

MODEL
PR2-17
브랜드
NCD

습도 ±1.7%RH까지 좁힌⁣ HIH9130 모듈

NCD PR2-17 HIH9130 습도·온도 센서 I2C 미니 모듈⁣ 습도 정확도 : ±1.7%RH (10~90%RH)⁣ 온도 정확도 : ±0.6 °C⁣ 출력 : 온도 보상 디지털 I2C

견적 받기

NCD 한국 독점 공급 파트너

NCD PR2-17은 습도 ±1.7%RH, 온도 ±0.6 °C로 NCD 온습도 미니 모듈 10종 중 습도 정확도가 가장 높은 센서 모듈(Humidity and Temperature Sensor I2C Mini Module)입니다. Honeywell HumidIcon HIH9130을 올려 장기 안정성과 온도 보상 I2C 출력을 갖췄습니다. (주)테솔이 국내에 공식 공급합니다.

±1.7%RH는 10~90%RH 보상 구간의 값입니다. 습도와 온도를 각각 14비트로 출력하며 시작 주소는 0x27입니다.

±1.7%RH

습도 정확도

±0.6 °C

온도 정확도

0x27

시작 주소

디지털 I2C

온도 보상 출력

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

±1.7%RH

HIH9130의 습도 정확도

±0.2 °C

HDC1000·HYT939 온도 정확도

10종

정확도와 주소가 다른 센서 칩

5VDC

I2C 버스 커넥터 전원

정확도 비교

PR2-17이 가장 높은⁣ 항목과 그렇지 않은 항목

습도는 HIH9130의 ±1.7%RH가 10종 중 가장 좁습니다. 반면 온도는 PR2-13(HDC1000)과 PR2C-14(HYT939)의 ±0.2 °C가 더 높으므로, 온도 정확도를 우선하면 그쪽을 비교 대상에 넣으세요.

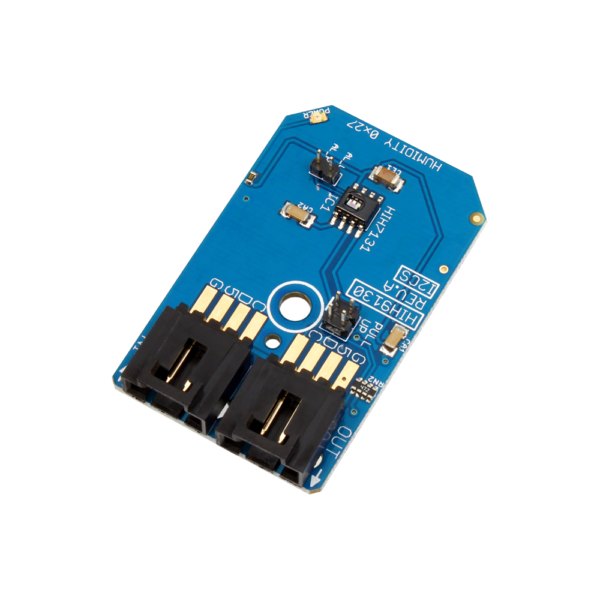

NCD PR2-17 - I2C 커넥터와 센서 소자가 보이는 습도 온도 모듈
I2C 커넥터와 센서 소자가 보이는 습도 온도 모듈

HIH9000 계열

HIH9130이 속한⁣ HumidIcon 9000 시리즈

Honeywell HumidIcon 라인은 HIH9000(±1.7%RH), HIH8000(±2.0%RH), HIH7000(±3.0%RH), HIH6100(±4.0%RH), HIH6000(±4.5%RH) 시리즈로 나뉘며, PR2-17은 오차가 가장 좁은 9000 시리즈입니다. 주소가 0x27이 아닌 다른 칩 모듈과는 같은 버스에 함께 연결해 비교 시험할 수 있습니다.

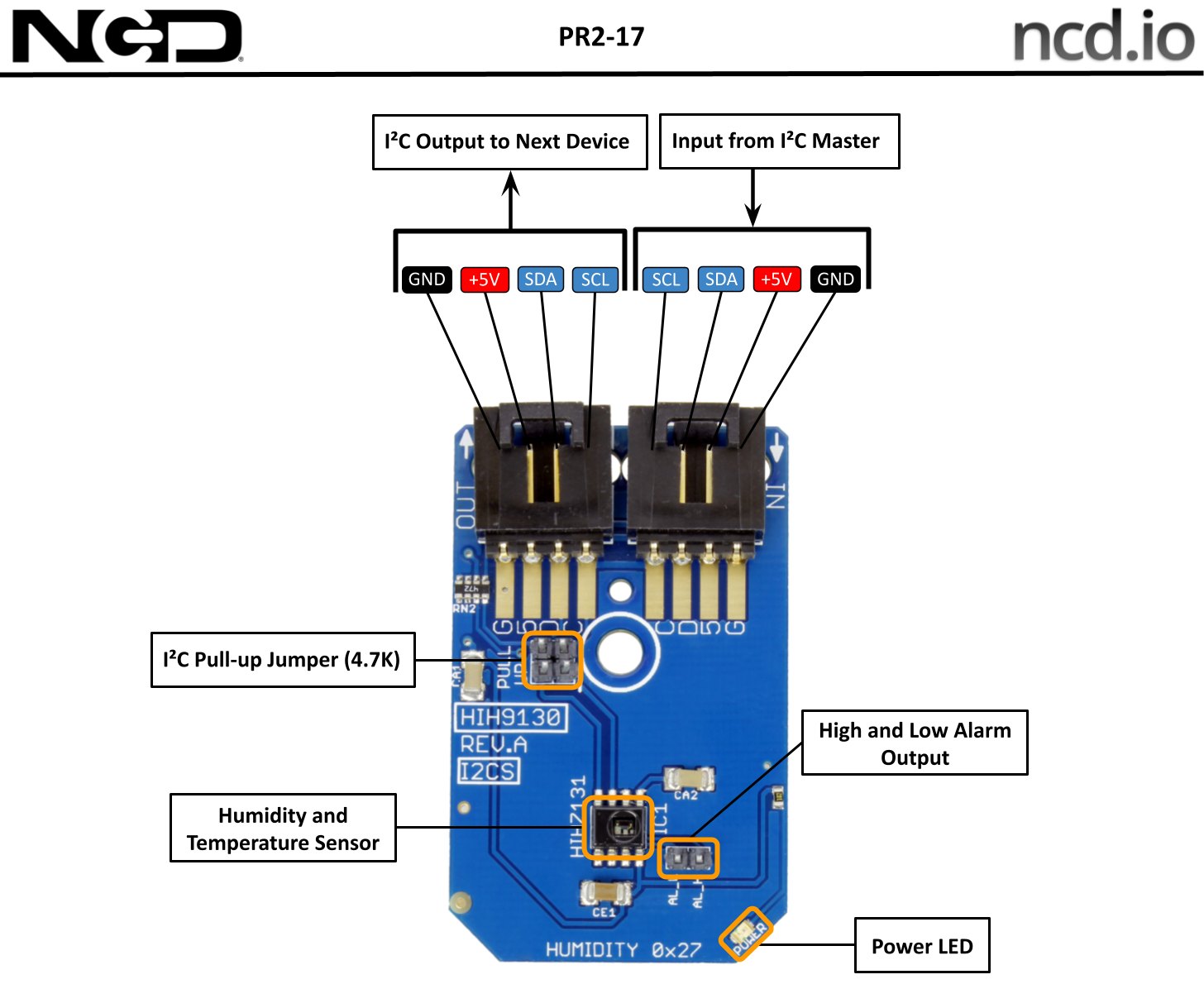

NCD PR2-17 - 습도 온도 센서 미니 모듈의 연결부와 센서 위치 설명도
습도 온도 센서 미니 모듈의 연결부와 센서 위치 설명도

사양

HIH9130⁣ PR2-17 사양

항목사양
센서 칩Honeywell HumidIcon HIH9130
습도 정확도±1.7%RH (10~90%RH)
온도 정확도±0.6 °C
출력온도 보상 디지털 I2C
분해능14비트 (습도·온도)
특성장기 안정성, 신뢰성, 에너지 효율, 소형 패키지
시작 주소0x27
작동 전압5VDC
풀업 저항온보드 4.7K 점퍼 선택
연결 방식4핀 플러그, 납땜 불필요
케이블I2C 케이블 포함

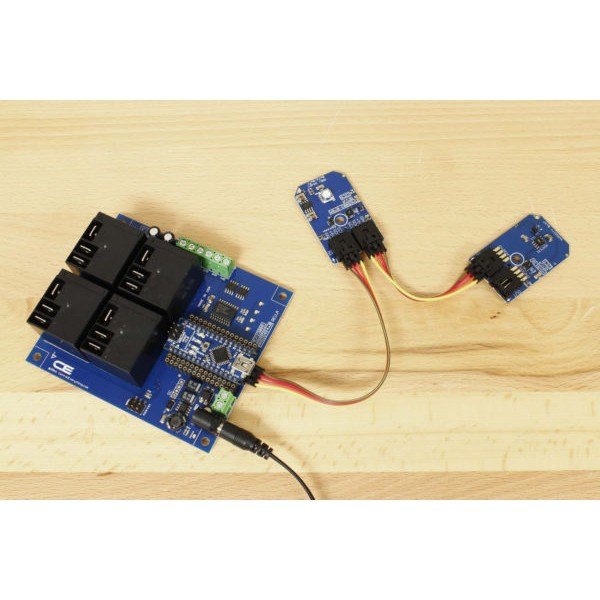

NCD PR2-17 - 릴레이 보드에 센서 모듈 두 개를 연결한 모습
릴레이 보드에 센서 모듈 두 개를 연결한 모습

주소와 배선

PR2-17 0x27 점유와⁣ 풀업 점퍼

  • 0x27은 HIH 계열 4종이 같이 쓰므로 한 포트에는 PR2-17 하나만 연결합니다.
  • 4핀 플러그로 납땜 없이 버스에 이어 붙입니다.
  • 자체 I2C 포트에서는 온보드 4.7K 점퍼로 풀업을 선택합니다.

활용 분야

오차를 가장 좁게⁣ 잡는 습도 계측

  • 정밀 환경 기록 — 습도 허용 오차가 좁은 시험실과 계측실의 온습도를 기록합니다.
  • 보관 공간 점검 — 습도 변화가 품질에 영향을 주는 보관함의 상태를 감시합니다.
  • 칩 간 비교 시험 — 다른 습도 센서 값의 기준 비교 대상으로 둡니다.

제품 상세 이미지

NCD PR2-17 상세 이미지 1

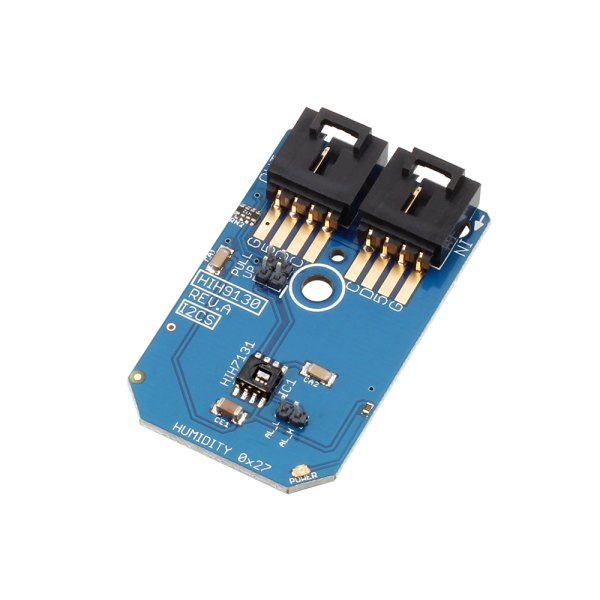

NCD PR2-17 - 커넥터가 위쪽에 있는 습도 온도 센서 미니 모듈
커넥터가 위쪽에 있는 습도 온도 센서 미니 모듈

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR2-17과⁣ 같은 계열 모델

  • PR2-12 — HCPA-5V-U3, 개별 보정 칩과 알람 기능 디지털 출력, 주소 0x28
  • PR2-13 — HDC1000, 온도 ±0.2 °C와 절전 모드 200 nA, 주소 0x40
  • PR2-14 — HIH6020, 습도 ±4.5%RH ±1.0 °C, 주소 0x27
  • PR2-15 — HIH6130, 습도 ±4%RH ±1.0 °C, 주소 0x27
  • PR2-16 — HIH7130, 습도 ±3%RH ±1.0 °C, 주소 0x27
  • PR10-7 — HTS221, 20~80%rH 구간 ±4.5%rH, 주소 0x5F
  • PR2C-14 — HYT939, 습도 ±1.8%RH ±0.2 °C, 주소 0x28
  • PR2-20 — SHT30, 습도 ±3%RH ±0.3 °C, 주소 0x44
  • PR2-21 — SHT31, 습도 ±2%RH ±0.3 °C, 주소 0x44
