NCD PR2-15 HIH6130 습도 및 온도 센서 ± 4 % RH ± 1.0 ° C I2C 미니 모듈

MODEL
PR2-15
브랜드
NCD

습도 ±4%RH 등급⁣ HIH6130 온습도 모듈

NCD PR2-15 HIH6130 습도·온도 센서 I2C 미니 모듈⁣ 습도 정확도 : ±4%RH (10~90%RH)⁣ 온도 정확도 : ±1.0 °C (5~50 °C)⁣ 출력 : 온도 보상 디지털 I2C

견적 받기

NCD 한국 독점 공급 파트너

NCD PR2-15는 습도 ±4%RH, 온도 ±1.0 °C의 HIH6130을 올린 습도·온도 센서 I2C 미니 모듈(Humidity and Temperature Sensor I2C Mini Module)입니다. 디지털 출력형 습도·온도 센서를 한 패키지에 묶은 Honeywell HumidIcon 칩이라 습도와 온도를 같은 I2C 장치에서 읽습니다. (주)테솔이 국내에 공식 공급합니다.

±4%RH는 10~90%RH 보상 구간의 값으로, HIH 계열 4종 중 HIH6020(±4.5%RH)과 HIH7130(±3%RH) 사이 등급입니다. 장기 안정성과 신뢰성을 갖췄습니다.

±4%RH

습도 정확도

±1.0 °C

온도 정확도

0x27

시작 주소

디지털 I2C

온도 보상 출력

제품 자료

연결 도면과⁣ 샘플 코드

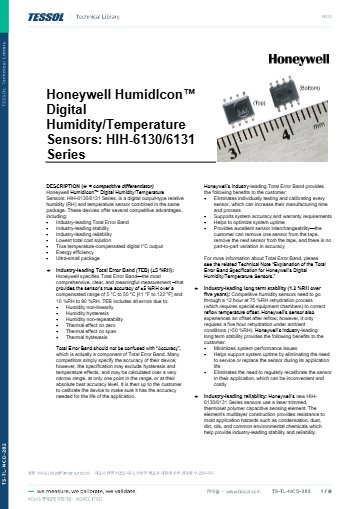

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

±1.7%RH

HIH9130의 습도 정확도

±0.2 °C

HDC1000·HYT939 온도 정확도

10종

정확도와 주소가 다른 센서 칩

5VDC

I2C 버스 커넥터 전원

센서 구성

PR2-15 HIH6130의⁣ 온도 보상 출력

HIH6130은 습도 센서와 온도 센서가 같은 패키지에 있고, I2C 출력은 온도 보상을 거친 값입니다. 따라서 호스트에서 온도에 따른 습도 보정을 따로 계산하지 않아도 됩니다.

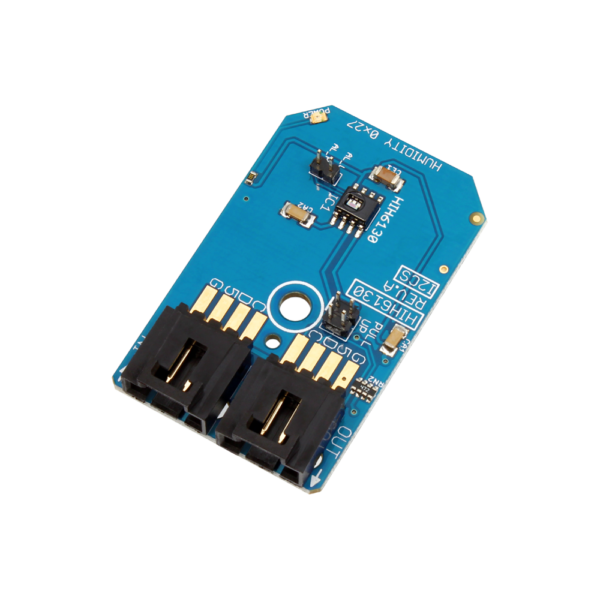

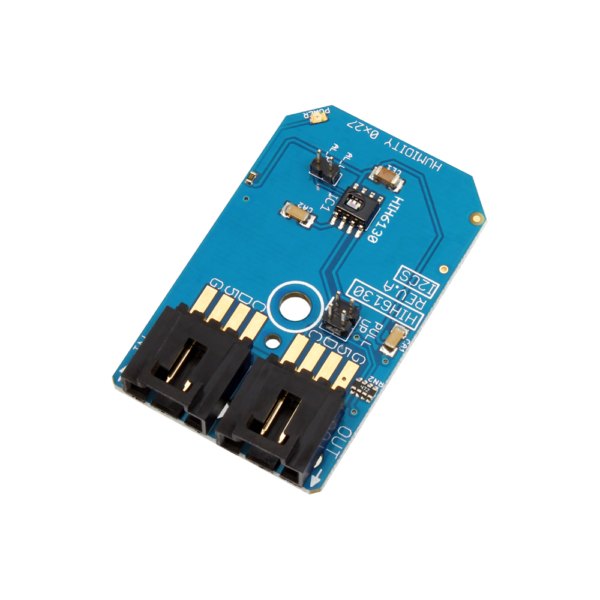

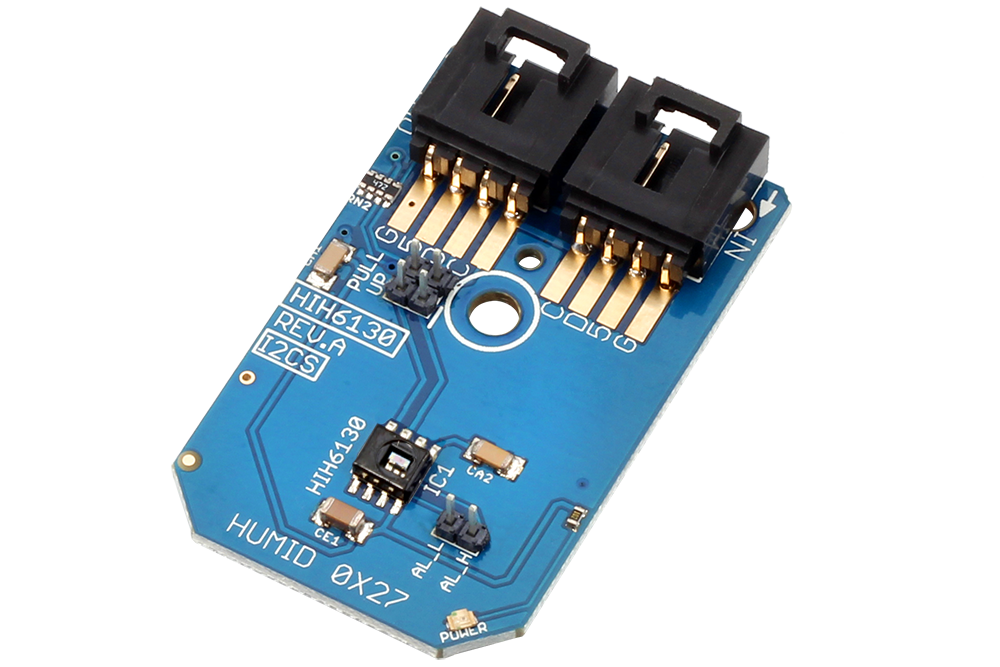

NCD PR2-15 - 아래쪽 I2C 커넥터와 센서 소자가 보이는 습도 모듈
아래쪽 I2C 커넥터와 센서 소자가 보이는 습도 모듈

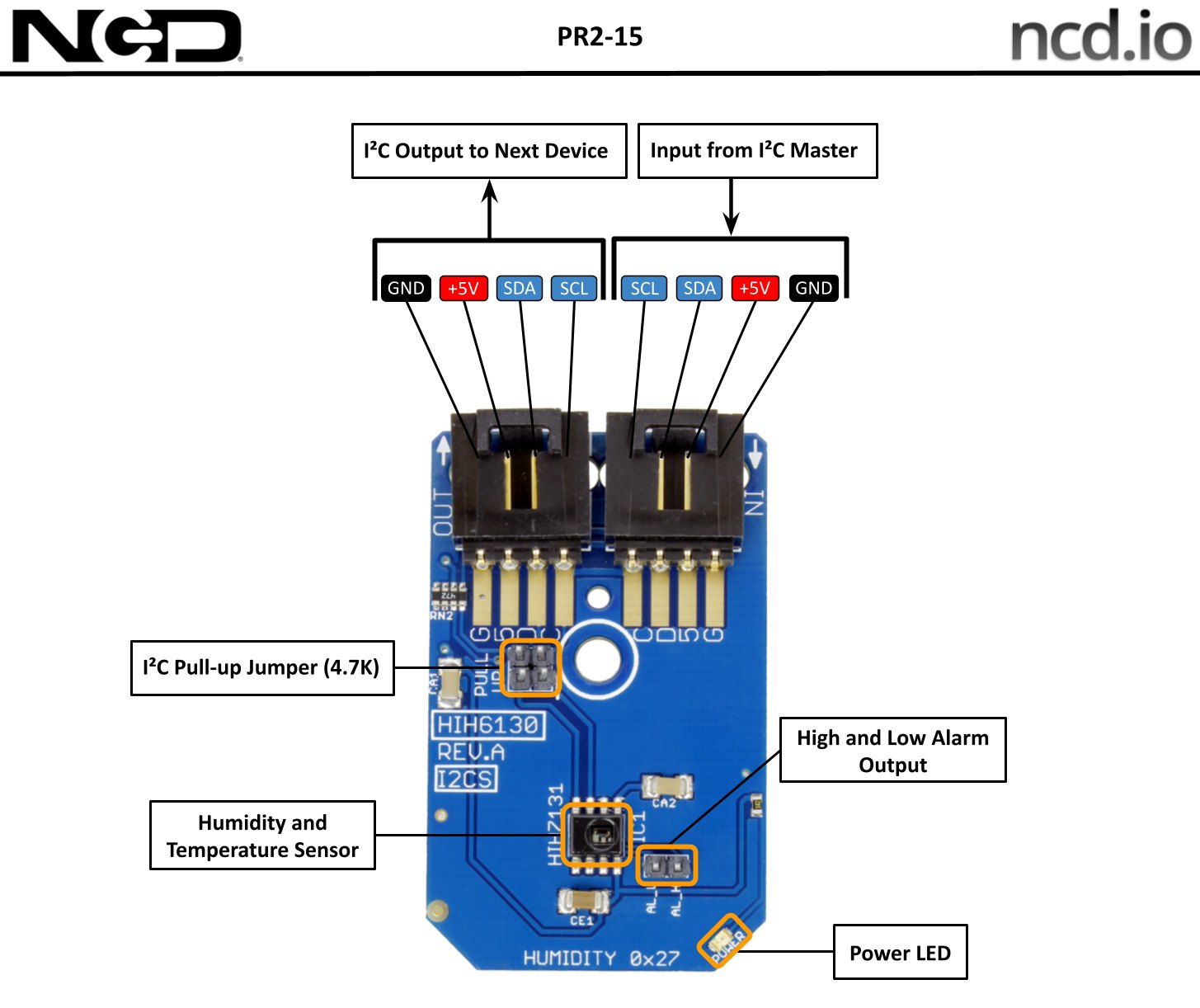

NCD PR2-15 - 습도 온도 센서 미니 모듈의 연결부와 센서 위치 설명도
습도 온도 센서 미니 모듈의 연결부와 센서 위치 설명도

주소 구성

PR2-15를 포함한⁣ 0x27 그룹 정리

  • 0x27을 쓰는 모듈: PR2-14, PR2-15, PR2-16, PR2-17. 한 버스에 하나만 연결합니다.
  • 0x28 모듈(PR2-12, PR2C-14), 0x40(PR2-13), 0x44(PR2-20, PR2-21), 0x5F(PR10-7)는 PR2-15와 같은 버스에 둘 수 있습니다.

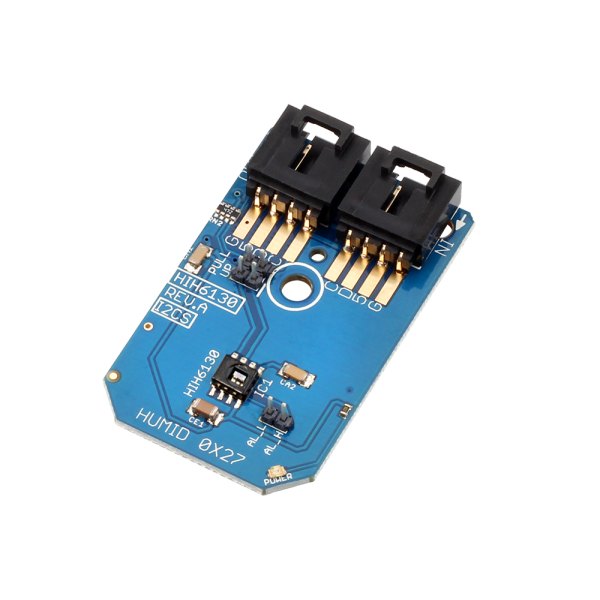

NCD PR2-15 - 커넥터가 위쪽에 있는 습도 온도 센서 미니 모듈
커넥터가 위쪽에 있는 습도 온도 센서 미니 모듈

사양

HIH6130⁣ PR2-15 사양

항목사양
센서 칩Honeywell HumidIcon HIH6130
습도 정확도±4%RH (10~90%RH)
온도 정확도±1.0 °C (5~50 °C)
출력온도 보상 디지털 I2C
특성장기 안정성, 신뢰성, 에너지 효율
시작 주소0x27
작동 전압5VDC
풀업 저항온보드 4.7K 점퍼 선택
연결 방식4핀 플러그, 납땜 불필요
케이블I2C 케이블 포함

배선

PR2-15 4핀 연결과⁣ 풀업 점퍼

4핀 플러그를 사용하므로 납땜 없이 I2C 버스에 이어 붙일 수 있습니다. NCD 마스터 장치는 풀업을 내장하고 있으며, 자체 I2C 포트로 배선할 때만 모듈의 4.7K 점퍼를 켜면 됩니다.

활용 분야

중간 등급 습도 센서가⁣ 맞는 계측

  • 실험실 환경 기록 — 시험 공간의 습도와 온도를 한 모듈로 함께 남깁니다.
  • 제어반 내부 측정 — 함체 안의 온도와 습도 변화를 기록합니다.
  • 보관 공간 점검 — 보관함과 창고의 습도 변화를 감시합니다.

제품 상세 이미지

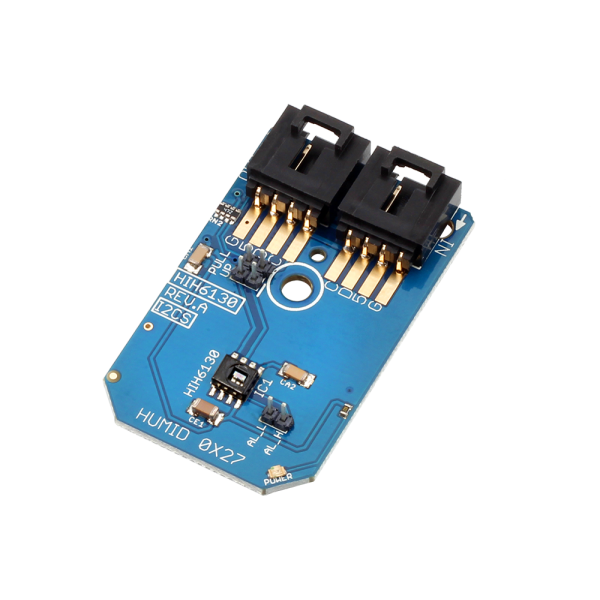

NCD PR2-15 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR2-15와⁣ 같은 계열 모델

  • PR2-12 — HCPA-5V-U3, 개별 보정 칩과 알람 기능 디지털 출력, 주소 0x28
  • PR2-13 — HDC1000, 온도 ±0.2 °C와 절전 모드 200 nA, 주소 0x40
  • PR2-14 — HIH6020, 습도 ±4.5%RH ±1.0 °C, 주소 0x27
  • PR2-16 — HIH7130, 습도 ±3%RH ±1.0 °C, 주소 0x27
  • PR2-17 — HIH9130, 습도 ±1.7%RH ±0.6 °C, 주소 0x27
  • PR10-7 — HTS221, 20~80%rH 구간 ±4.5%rH, 주소 0x5F
  • PR2C-14 — HYT939, 습도 ±1.8%RH ±0.2 °C, 주소 0x28
  • PR2-20 — SHT30, 습도 ±3%RH ±0.3 °C, 주소 0x44
  • PR2-21 — SHT31, 습도 ±2%RH ±0.3 °C, 주소 0x44
