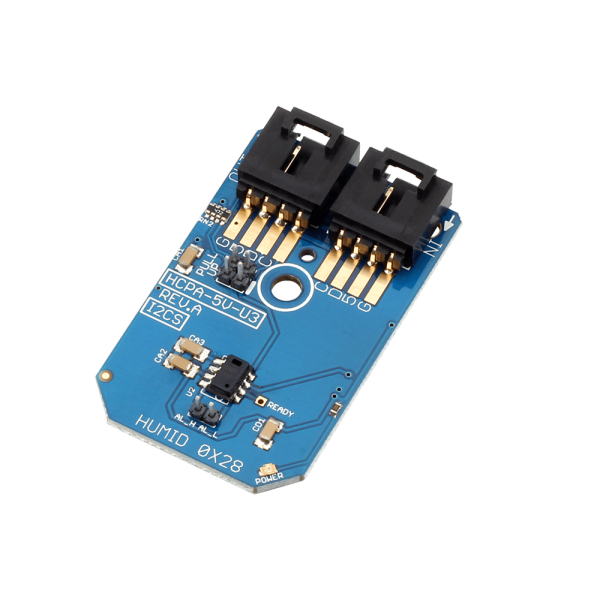

NCD PR2-12 HCPA-5V-U3 습도 및 온도 센서 ± 2 % RH ± 0.3 ° C I2C 미니 모듈

MODEL
PR2-12
브랜드
NCD

개별 보정한 정전 용량 칩⁣ 습도 ±2%RH 모듈

NCD PR2-12 HCPA-5V-U3 습도·온도 센서 I2C 미니 모듈⁣ 센서 칩 : HCPA-5V-U3⁣ 습도 정확도 : ±2%RH (20~80%RH)⁣ 온도 정확도 : ±0.3 °C

견적 받기

NCD 한국 독점 공급 파트너

NCD PR2-12는 20~80%RH 구간에서 습도 ±2%RH, 온도 ±0.3 °C를 갖춘 습도·온도 센서 I2C 미니 모듈(Humidity and Temperature Sensor I2C Mini Module)입니다. HCPA-5V-U3는 정전 용량 폴리머 센서 칩을 개별 보정·시험하고 온도 보상까지 마친 상태로 출하되어 별도 보정 없이 습도를 읽습니다. (주)테솔이 국내에 공식 공급합니다.

습도 전 범위 정확도는 ±3%RH이고, 디지털 출력에 알람 기능을 갖췄습니다. 14비트 분해능으로 측정하며 시작 주소는 0x28입니다.

±2%RH

20~80%RH 습도 정확도

±3%RH

습도 전 범위 정확도

±0.3 °C

온도 정확도

0x28

시작 주소

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

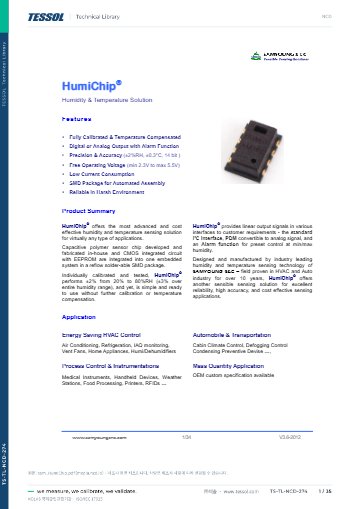

데이터시트와 도면

소프트웨어와 코드

±1.7%RH

HIH9130의 습도 정확도

±0.2 °C

HDC1000·HYT939 온도 정확도

10종

정확도와 주소가 다른 센서 칩

5VDC

I2C 버스 커넥터 전원

정확도 조건

PR2-12의 ±2%RH가⁣ 적용되는 습도 구간

±2%RH는 20~80%RH 구간에서 보증되는 값이며, 0~100%RH 전 범위에서는 ±3%RH가 적용됩니다. 습도와 온도는 각각 14비트로 출력됩니다.

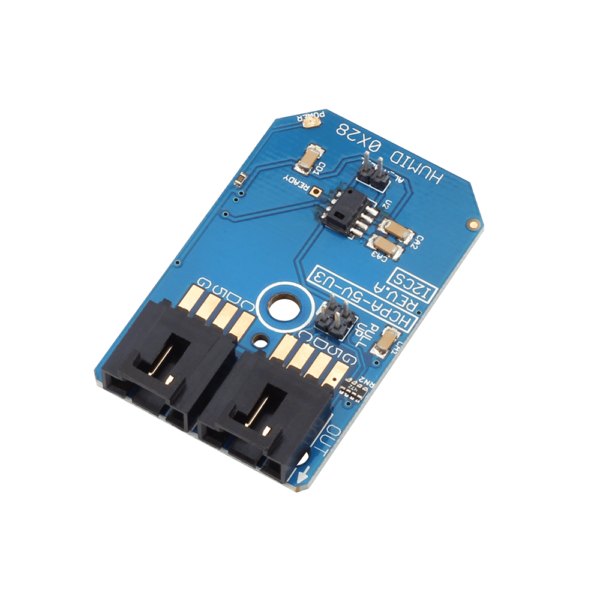

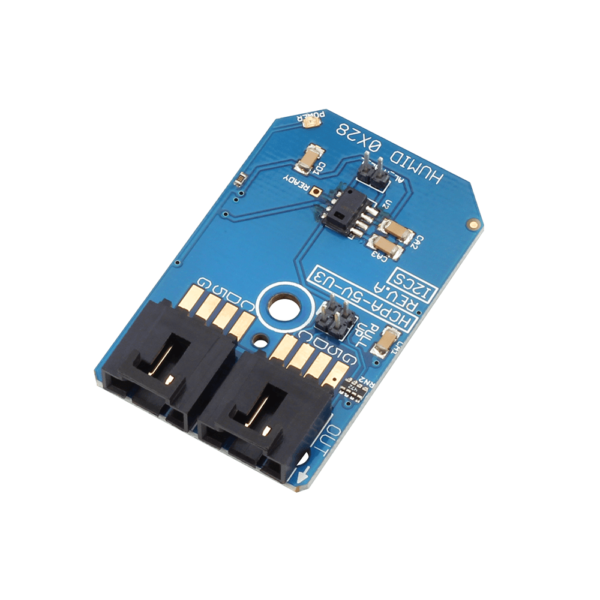

NCD PR2-12 - I2C 커넥터와 센서 소자가 보이는 습도 온도 모듈
I2C 커넥터와 센서 소자가 보이는 습도 온도 모듈

알람 출력

HCPA-5V-U3⁣ 알람 기능 디지털 출력

HCPA-5V-U3의 디지털 출력에는 알람 기능이 있어 설정한 기준 습도를 넘는 상황을 따로 알릴 수 있습니다. 칩마다 개별 보정과 시험을 마쳐 출하하므로 현장에서 교정 작업 없이 설치합니다.

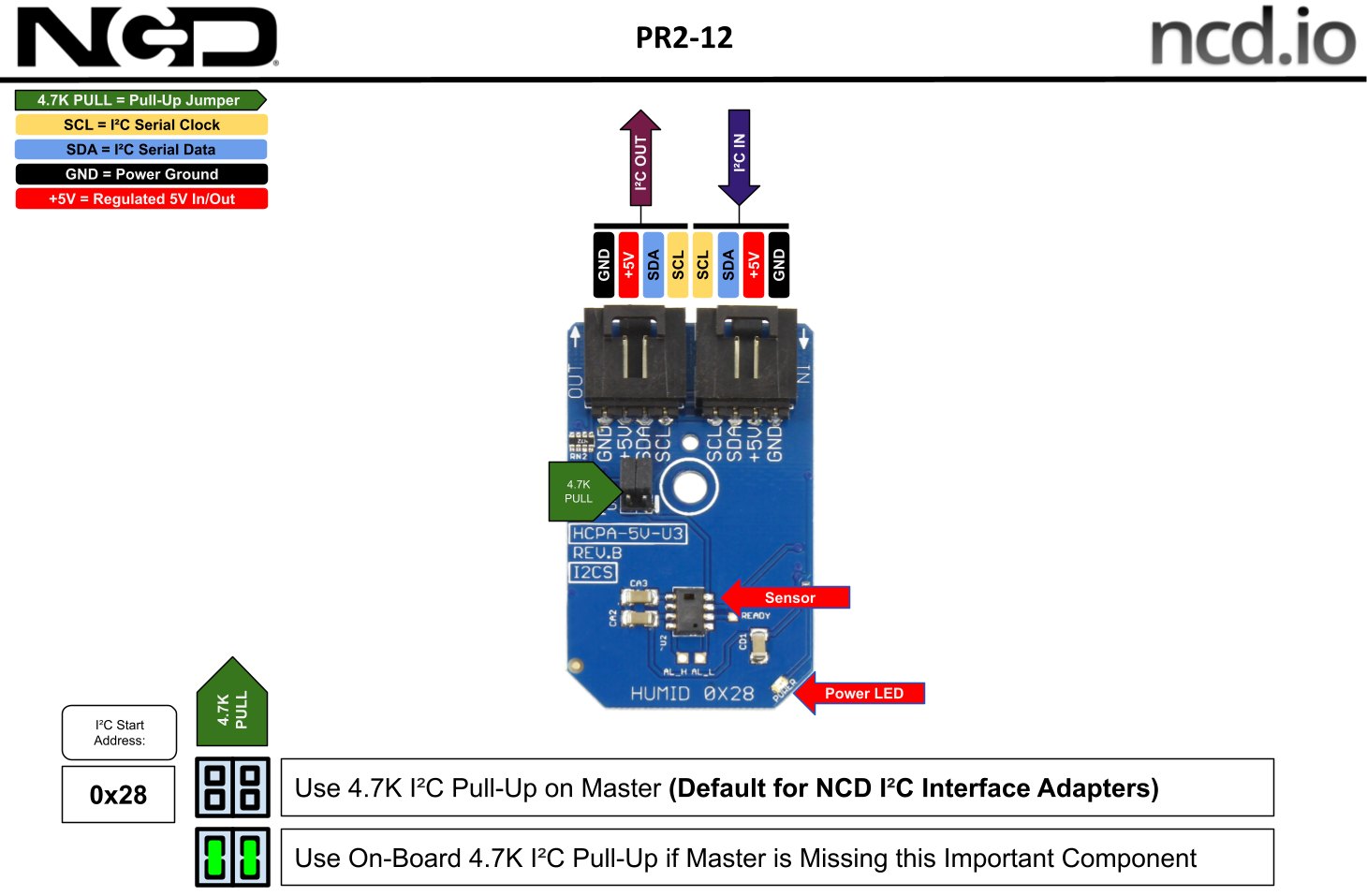

NCD PR2-12 - 습도 온도 센서 미니 모듈의 I2C 주소와 연결부 설명도
습도 온도 센서 미니 모듈의 I2C 주소와 연결부 설명도

사양

PR2-12 HCPA-5V-U3⁣ 사양

항목사양
센서 칩HCPA-5V-U3 (정전 용량 폴리머, 개별 보정·시험)
습도 정확도±2%RH (20~80%RH), 전 범위 ±3%
온도 정확도±0.3 °C
분해능14비트
출력알람 기능 디지털 출력, 온도 보상
시작 주소0x28
작동 전압5VDC
풀업 저항온보드 4.7K 점퍼 선택
연결 방식4핀 플러그, 납땜 불필요
케이블I2C 케이블 포함

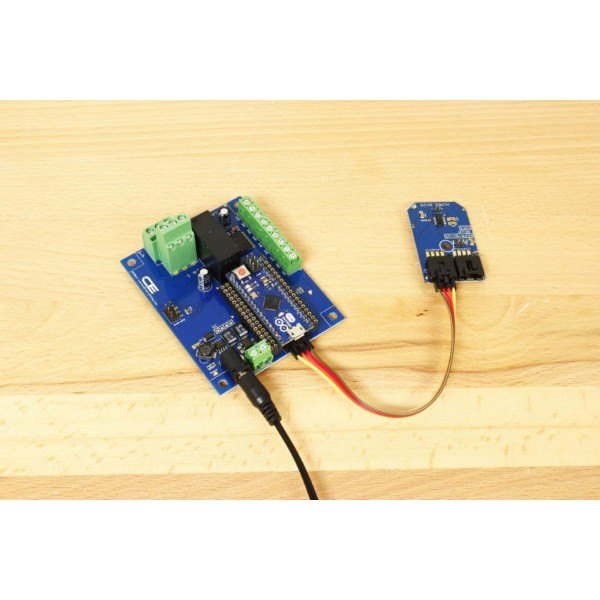

NCD PR2-12 - 컨트롤러 보드에 센서 모듈을 케이블로 연결한 모습
컨트롤러 보드에 센서 모듈을 케이블로 연결한 모습

연결

PR2-12 4핀 플러그와⁣ 풀업 점퍼

  • 4핀 플러그로 I2C 버스에 납땜 없이 데이지 체인 방식으로 연결합니다.
  • NCD 마스터 장치에는 풀업 저항이 들어 있고, 자체 I2C 포트에 배선할 때는 온보드 4.7K 점퍼로 풀업을 선택합니다.
  • Particle Photon 또는 Particle Electron에 연결하면 원격에서 값을 확인할 수 있습니다.

활용 분야

습도를 정밀하게⁣ 기록하는 현장

  • 보관함·창고 습도 관리 — 알람 기능 출력으로 기준 습도 이탈을 알리는 보관 환경 감시에 사용합니다.
  • Particle 연동 원격 감시 — Photon 또는 Electron에 연결해 습도 값을 원격에서 확인합니다.
  • 장비 내부 온습도 측정 — 장비함 안의 습도를 측정해 내부 결로 위험을 파악합니다.

제품 상세 이미지

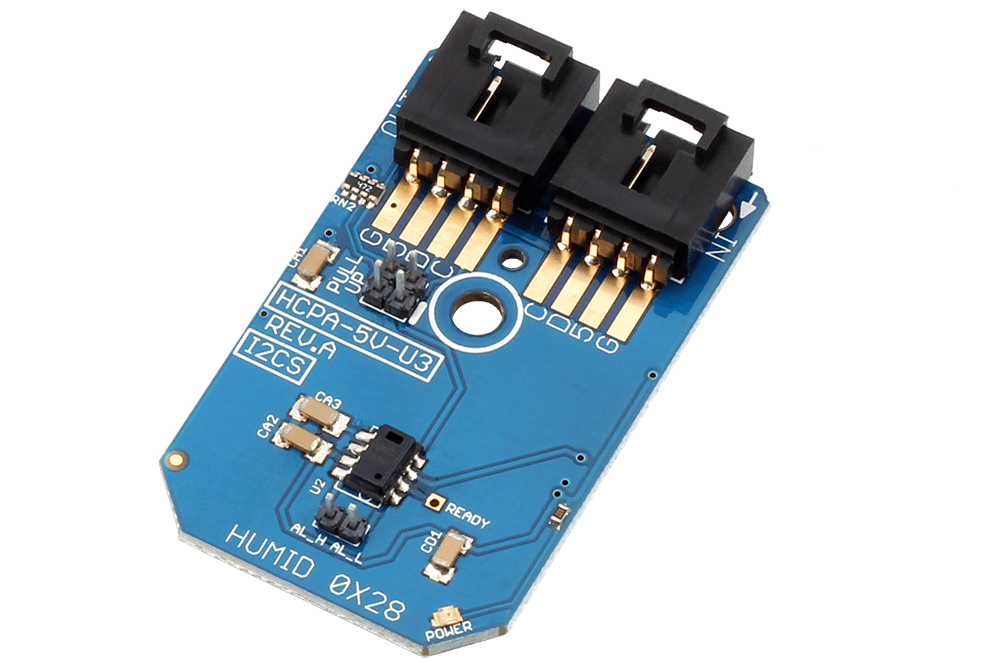

NCD PR2-12 상세 이미지 1

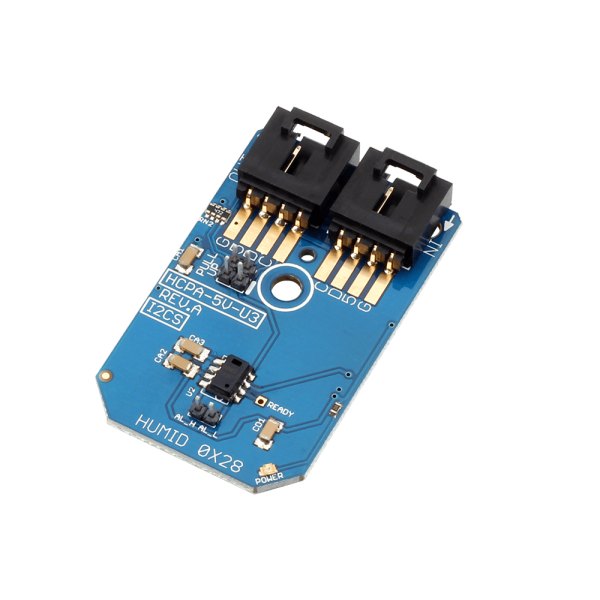

NCD PR2-12 - 커넥터가 위쪽에 있는 습도 센서 미니 모듈
커넥터가 위쪽에 있는 습도 센서 미니 모듈

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR2-12와⁣ 같은 계열 모델

  • PR2-13 — HDC1000, 온도 ±0.2 °C와 절전 모드 200 nA, 주소 0x40
  • PR2-14 — HIH6020, 습도 ±4.5%RH ±1.0 °C, 주소 0x27
  • PR2-15 — HIH6130, 습도 ±4%RH ±1.0 °C, 주소 0x27
  • PR2-16 — HIH7130, 습도 ±3%RH ±1.0 °C, 주소 0x27
  • PR2-17 — HIH9130, 습도 ±1.7%RH ±0.6 °C, 주소 0x27
  • PR10-7 — HTS221, 20~80%rH 구간 ±4.5%rH, 주소 0x5F
  • PR2C-14 — HYT939, 습도 ±1.8%RH ±0.2 °C, 주소 0x28
  • PR2-20 — SHT30, 습도 ±3%RH ±0.3 °C, 주소 0x44
  • PR2-21 — SHT31, 습도 ±2%RH ±0.3 °C, 주소 0x44
