SHT30의 응답 8초 습도 ±3%RH 모듈

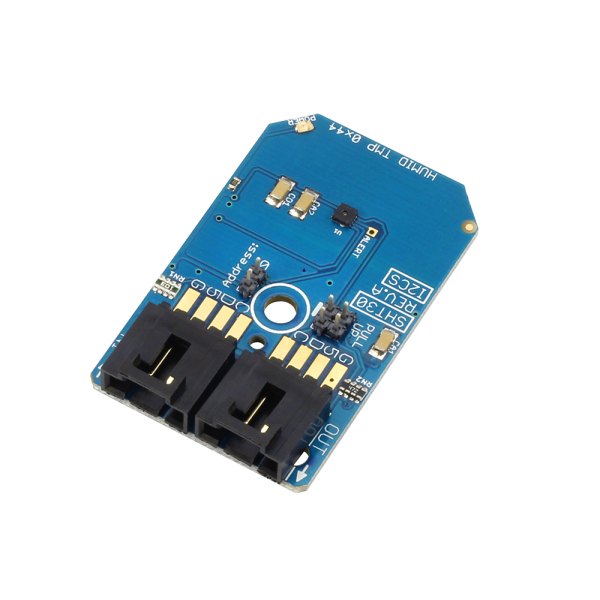

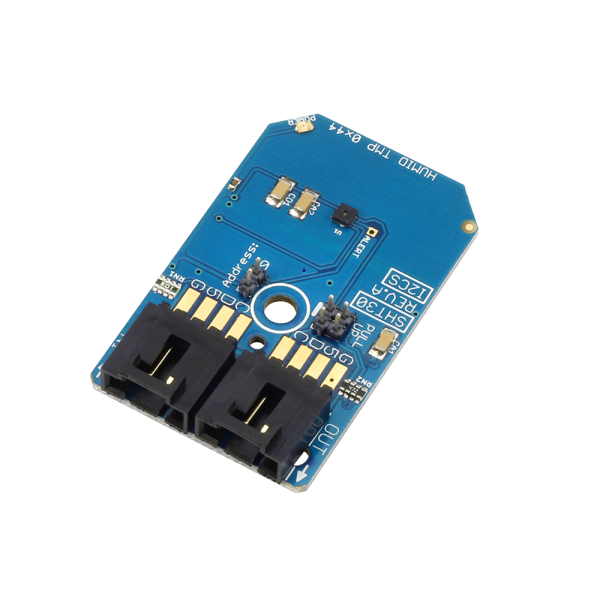

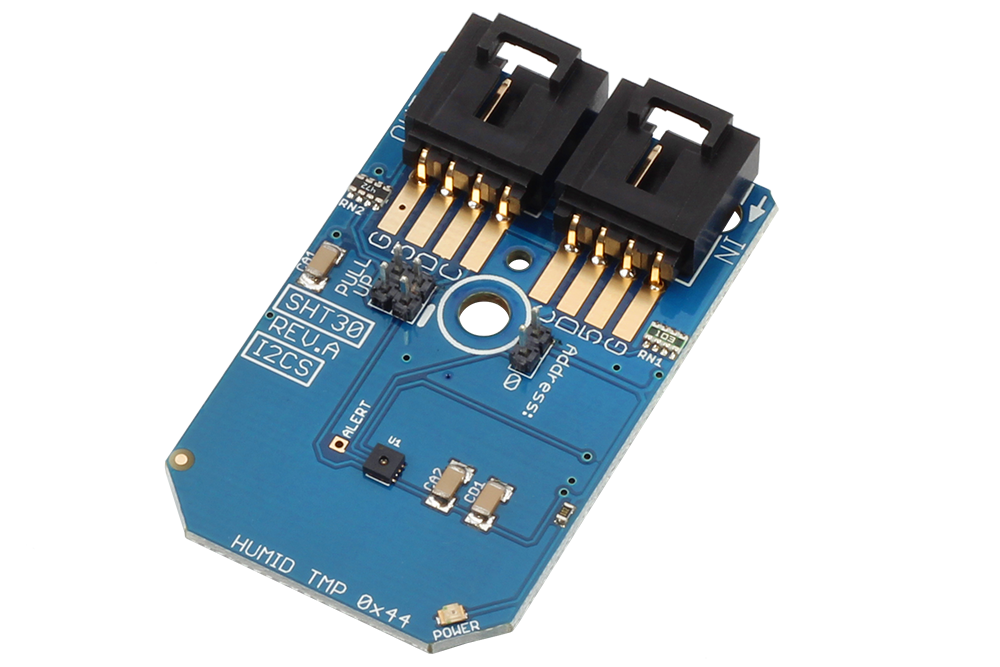

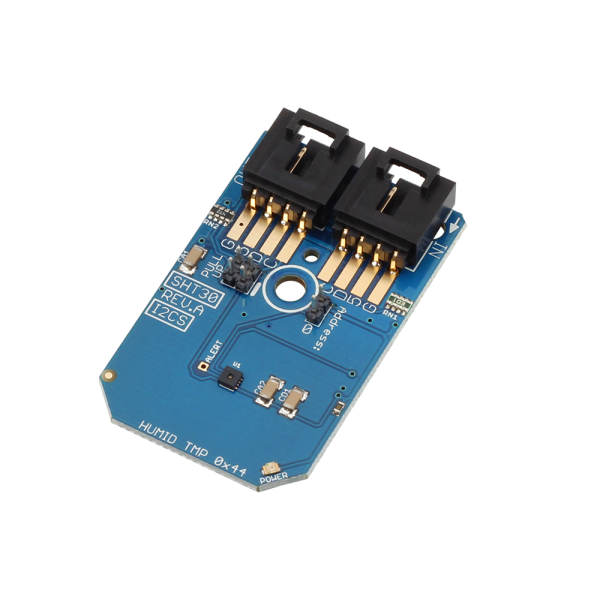

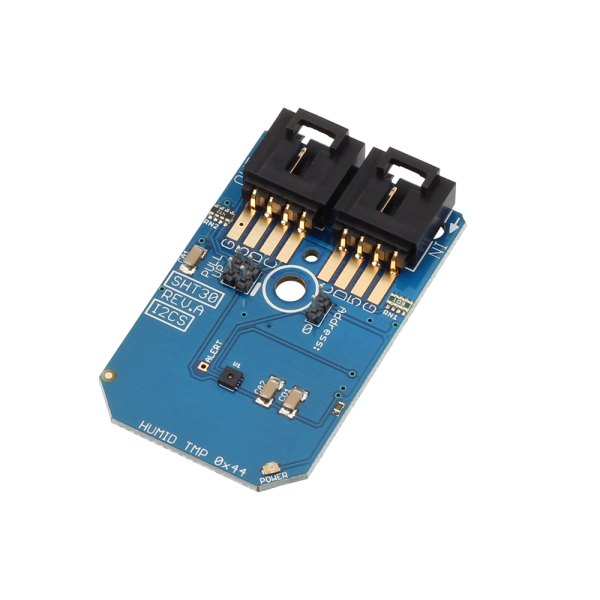

NCD PR2-20 SHT30 습도·온도 센서 I2C 미니 모듈 센서 칩 : Sensirion SHT30 습도 정확도 : ±3%RH 온도 정확도 : ±0.3 °C
견적 받기NCD 한국 독점 공급 파트너
NCD PR2-20은 Sensirion SHT30을 올린 습도 ±3%RH, 온도 ±0.3 °C의 습도·온도 센서 I2C 미니 모듈(Humidity and Temperature Sensor I2C Mini Module)입니다. SHT30은 이전 세대보다 신뢰성과 정확도 사양을 높이고 신호 처리를 강화한 Sensirion의 새 세대 센서입니다. (주)테솔이 국내에 공식 공급합니다.
습도 감지 범위는 0~100%, 작동 온도는 -40~125 °C이며 센서 응답 시간은 8초입니다. 시작 주소는 0x44입니다.
제품 자료
연결 도면과 샘플 코드
이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
데이터시트와 도면
소프트웨어와 코드
응답과 범위
SHT30 응답 시간 8초와 -40~125 °C 범위
응답 시간 8초는 습도가 계단식으로 바뀐 뒤 변화량의 63%에 도달하기까지 걸리는 시간(τ63)입니다. 습도 0~100% 전 구간과 -40~125 °C 작동 온도를 지원합니다.

SHT31과 구분
PR2-20과 PR2-21, 습도 정확도 등급 차이
SHT30(PR2-20)과 SHT31(PR2-21)은 같은 0x44 주소, 같은 응답 시간 8초, 온도 ±0.3 °C를 공유하고 습도만 ±3%RH와 ±2%RH로 갈립니다. 두 칩을 한 버스에 함께 연결할 수는 없으므로 비교 시험은 포트를 나눠 진행하세요.

사양
SHT30 PR2-20 사양
| 항목 | 사양 |
|---|---|
| 센서 칩 | Sensirion SHT30 |
| 습도 정확도 | ±3%RH |
| 온도 정확도 | ±0.3 °C |
| 습도 감지 범위 | 0~100% |
| 작동 온도 | -40~125 °C |
| 센서 응답 시간 | 8초 (습도, τ63) |
| 시작 주소 | 0x44 |
| 작동 전압 | 5VDC |
| 풀업 저항 | 온보드 4.7K 점퍼 선택 |
| 연결 방식 | 4핀 플러그, 납땜 불필요 |
| 케이블 | I2C 케이블 포함 |

연결
PR2-20 Particle 연동과 풀업 선택
- Particle 인터페이스 모듈에 연결하면 클라우드에서 측정값을 원격으로 확인할 수 있습니다.

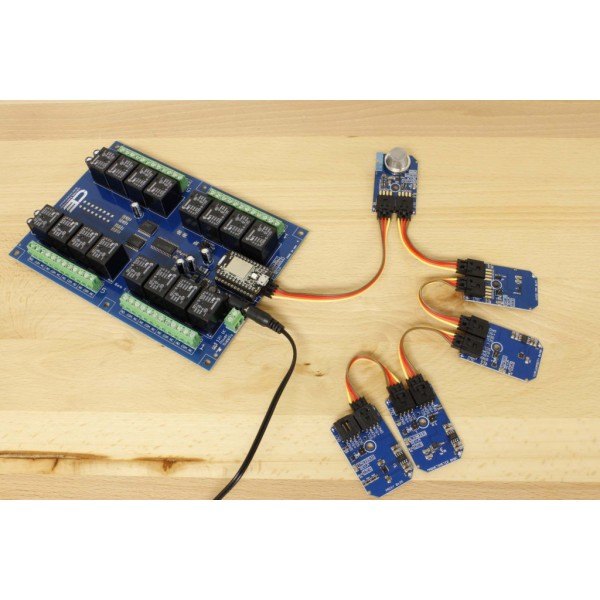

- 4핀 플러그로 다른 I2C 미니 모듈과 납땜 없이 데이지 체인 연결합니다.
- 자체 I2C 포트에 배선할 때는 온보드 4.7K 점퍼로 풀업을 켭니다.
활용 분야
추세 기록에 맞는 SHT30 활용처
- 실험 공간 기록 — 습도 ±3%RH로 충분한 실험·사무 공간의 온습도를 기록합니다.
- Particle 연동 감시 — 인터페이스 모듈에 연결해 원격에서 값을 확인합니다.
- 칩 간 비교 시험 — 밀폐 용기에 SHT31과 함께 넣어 편차를 비교합니다.
함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
호환 보드와 어댑터 (NCD 스토어)
- NCD I2C 인터페이스 어댑터 전체
- nodeLynk I2C 확장 장치 전체
- Raspberry Pi 2·3용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 스크류 터미널
- Particle Electron·Photon용 I2C 쉴드 — 외향 5V I2C 포트
- Particle·Feather용 I2C 쉴드
- Arduino Uno용 I2C 쉴드 — LED 디스플레이·부저·Key Fob·무선
- WiPy2·LoPy용 스크류 터미널 브레이크아웃 보드
- Particle Photon용 스크류 터미널 브레이크아웃 보드 — 전원 공급 장치 포함
- Raspberry Pi 2·3·4용 I2C 쉴드 — 내향 I2C 포트
- Raspberry Pi Zero용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 배터리 I2C 쉴드
- Raspberry Pi Zero용 I2C 쉴드 — 외향 I2C 포트
- Raspberry Pi용 I2C 쉴드 — 외향 I2C 포트
- Arduino Nano용 I2C 쉴드
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트
- Arduino Uno용 I2C 쉴드
- BeagleBone용 I2C 쉴드 — 외향 I2C 포트
- Particle Electron용 I2C 쉴드 — 스크류 터미널, 2A 전원 공급 장치
- Banana Pi용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Adafruit Huzzah ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- 크로스 플랫폼 I2C 슬레이브 장치
- NCD IoT 인터페이스 장치 전체
- Arduino Micro용 I2C 쉴드 — I2C 확장 포트
- Arduino Uno용 I2C 확장 포트 쉴드
- Arduino Due용 듀얼 I2C 쉴드
- CHIP용 I2C 쉴드
- NodeMCU ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- Adafruit Huzzah ESP8266 호스트 어댑터 — USB·I2C 확장 포트 내장
- Particle Photon용 I2C 어댑터
- Particle Electron용 I2C 어댑터
- Onion Omega용 I2C 어댑터
- Pycom WiPy·LoPy용 I2C 어댑터
- Raspberry Pi용 I2C 어댑터
- Raspberry Pi 2·3용 I2C 어댑터
- Raspberry Pi Zero용 I2C 어댑터
- USB-I2C 변환기 — 가상 COM 포트, FT230XS
- BridgeX5 — 듀얼 USB 5포트 I2C 브리지 어댑터
같은 계열
PR2-20과 같은 계열 모델
- PR2-12 — HCPA-5V-U3, 개별 보정 칩과 알람 기능 디지털 출력, 주소 0x28
- PR2-13 — HDC1000, 온도 ±0.2 °C와 절전 모드 200 nA, 주소 0x40
- PR2-14 — HIH6020, 습도 ±4.5%RH ±1.0 °C, 주소 0x27
- PR2-15 — HIH6130, 습도 ±4%RH ±1.0 °C, 주소 0x27
- PR2-16 — HIH7130, 습도 ±3%RH ±1.0 °C, 주소 0x27
- PR2-17 — HIH9130, 습도 ±1.7%RH ±0.6 °C, 주소 0x27
- PR10-7 — HTS221, 20~80%rH 구간 ±4.5%rH, 주소 0x5F
- PR2C-14 — HYT939, 습도 ±1.8%RH ±0.2 °C, 주소 0x28
- PR2-21 — SHT31, 습도 ±2%RH ±0.3 °C, 주소 0x44

PR2-20과 PR2-21은 무엇이 다릅니까?
습도 정확도입니다. PR2-20(SHT30)은 ±3%RH, PR2-21(SHT31)은 ±2%RH이고 주소와 응답 시간은 같습니다.
PR2-20의 센서 응답 시간은 얼마입니까?
8초입니다. 습도 감지 범위는 0~100%입니다.
PR2-20은 클라우드에 연결할 수 있습니까?
연결할 수 있습니다. Particle 인터페이스 모듈을 거치면 클라우드에서 값을 확인합니다.
제품 자료
등록된 자료가 없습니다.
FAQ 자주묻는 질문
-
PR2-20과 PR2-21은 무엇이 다릅니까?
습도 정확도입니다. PR2-20(SHT30)은 ±3%RH, PR2-21(SHT31)은 ±2%RH이고 주소와 응답 시간은 같습니다.
-
PR2-20의 센서 응답 시간은 얼마입니까?
8초입니다. 습도 감지 범위는 0~100%입니다.
-
PR2-20은 클라우드에 연결할 수 있습니까?
연결할 수 있습니다. Particle 인터페이스 모듈을 거치면 클라우드에서 값을 확인합니다.
