HIH6020 한 칩으로 읽는 습도와 온도

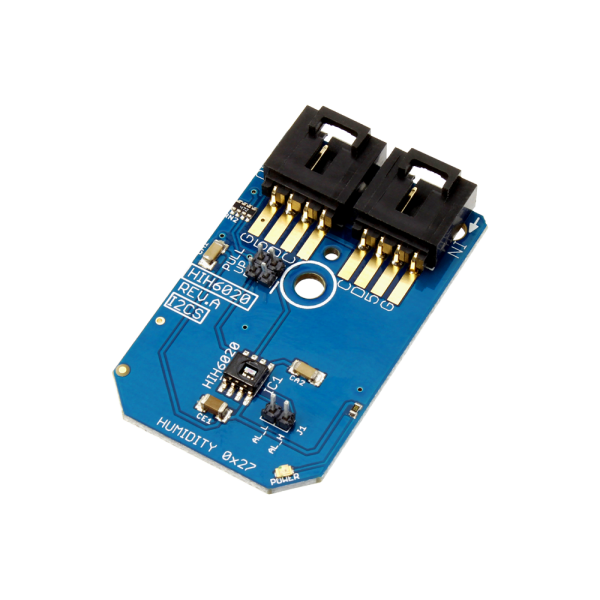

NCD PR2-14 HIH6020 습도·온도 센서 I2C 미니 모듈 습도 정확도 : ±4.5%RH (20~80%RH) 온도 정확도 : ±1.0 °C (5~50 °C) 출력 : 온도 보상 디지털 I2C
견적 받기NCD 한국 독점 공급 파트너

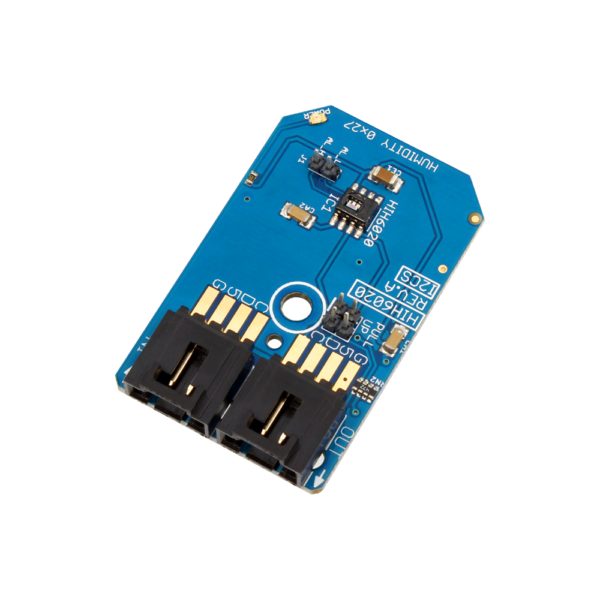

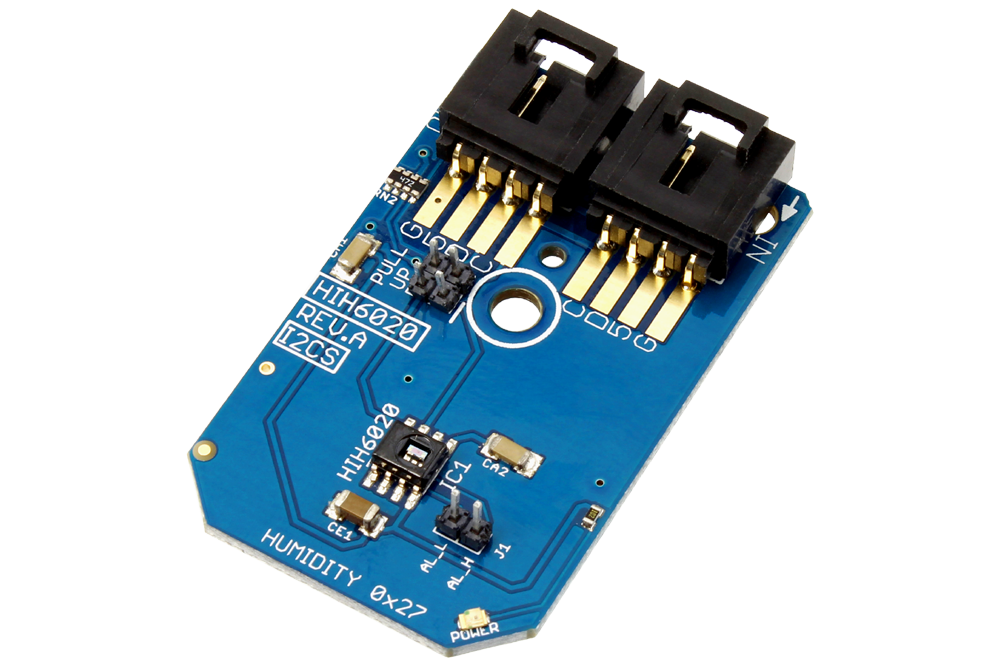

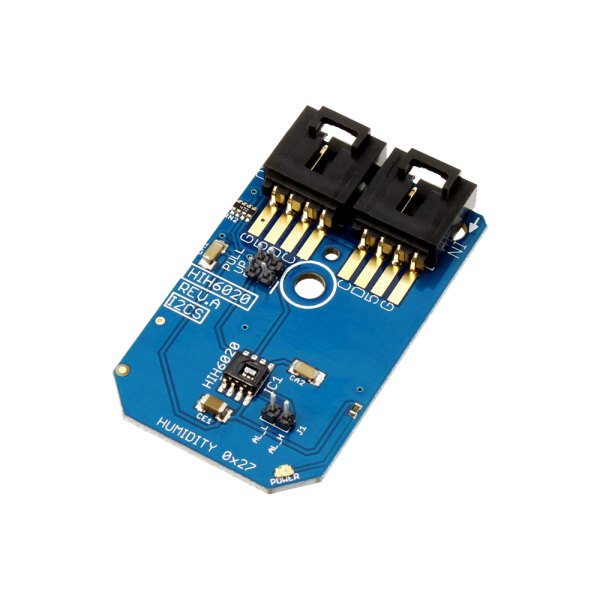

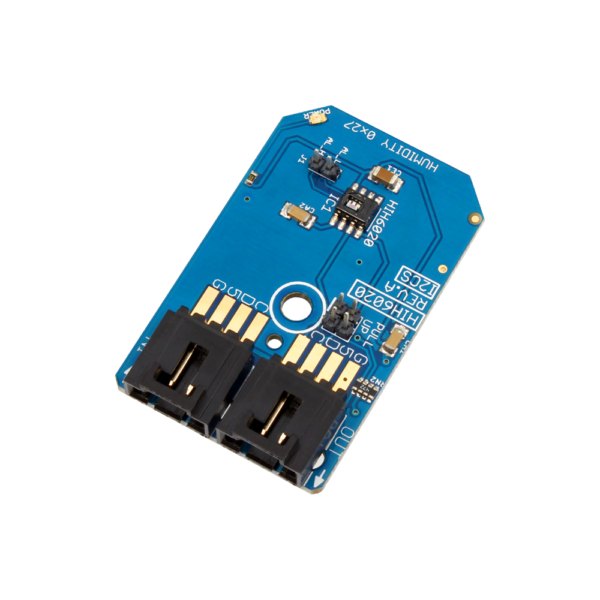

NCD PR2-14는 습도 ±4.5%RH, 온도 ±1.0 °C의 정확도로 두 값을 한 칩에서 읽는 습도·온도 센서 I2C 미니 모듈(Humidity and Temperature Sensor I2C Mini Module)입니다. Honeywell의 HumidIcon HIH6020을 탑재해 장기 안정성과 온도 보상 디지털 I2C 출력을 갖췄습니다. (주)테솔이 국내에 공식 공급합니다.
±4.5%RH는 20~80%RH 보상 구간의 값이며, HIH 계열 4종 가운데 허용 오차가 가장 넓습니다. 시작 주소는 0x27입니다.
제품 자료
연결 도면과 샘플 코드
이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
데이터시트와 도면

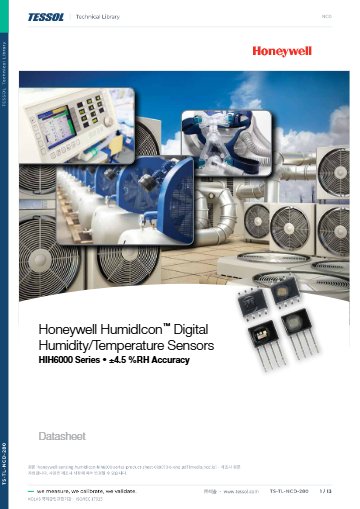

- Honeywell Sensing Humidicon HIH6000 Series Product Sheet 009073 6 Enq 데이터시트 (PDF)
- HIH6020 기계 도면 (PNG)
- HIH6020 배선도 (PDF)

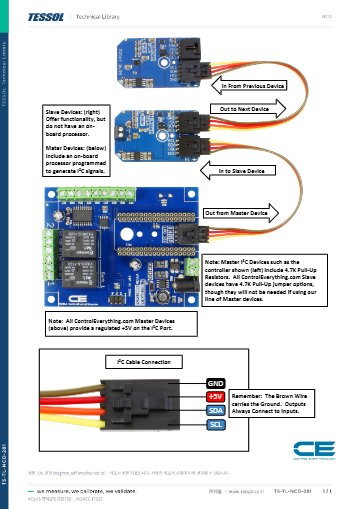

- HIH6020 I2C 연결 도면 (PDF)
소프트웨어와 코드
HIH 계열 위치
HIH6020은 HIH 계열에서 어느 등급인가
PR2-14의 HIH6020은 같은 HumidIcon 계열 4종 중 습도 ±4.5%RH로 허용 폭이 가장 넓습니다. 정확도를 더 높여야 한다면 HIH6130(±4%RH), HIH7130(±3%RH), HIH9130(±1.7%RH) 순으로 올라가며, 네 모델 모두 주소가 같고 온도 정확도는 HIH9130만 ±0.6 °C입니다.

주소 충돌
0x27 주소를 공유하는 PR2-14 구성
HIH6020은 HIH6130, HIH7130, HIH9130과 시작 주소 0x27을 나눠 쓰므로 한 I2C 포트에는 이 4종 중 하나만 연결합니다. 습도 센서를 비교하려면 주소가 다른 SHT30이나 HDC1000을 함께 두세요.


사양
HIH6020 PR2-14 사양
| 항목 | 사양 |
|---|---|
| 센서 칩 | Honeywell HumidIcon HIH6020 |
| 습도 정확도 | ±4.5%RH (20~80%RH) |
| 온도 정확도 | ±1.0 °C (5~50 °C) |
| 출력 | 온도 보상 디지털 I2C |
| 특성 | 장기 안정성, 에너지 효율, 소형 패키지 |
| 시작 주소 | 0x27 |
| 작동 전압 | 5VDC |
| 풀업 저항 | 온보드 4.7K 점퍼 선택 |
| 연결 방식 | 4핀 플러그, 납땜 불필요 |
| 케이블 | I2C 케이블 포함 |

연결

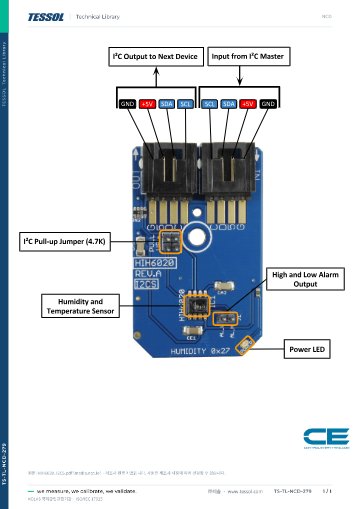

PR2-14 배선과 풀업 선택

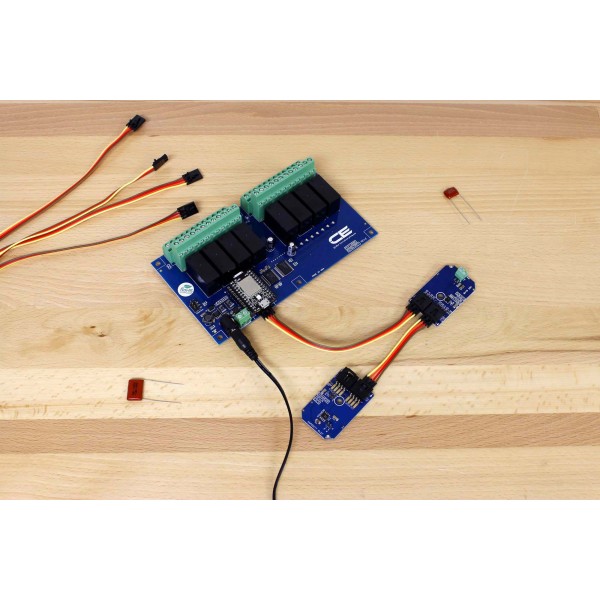

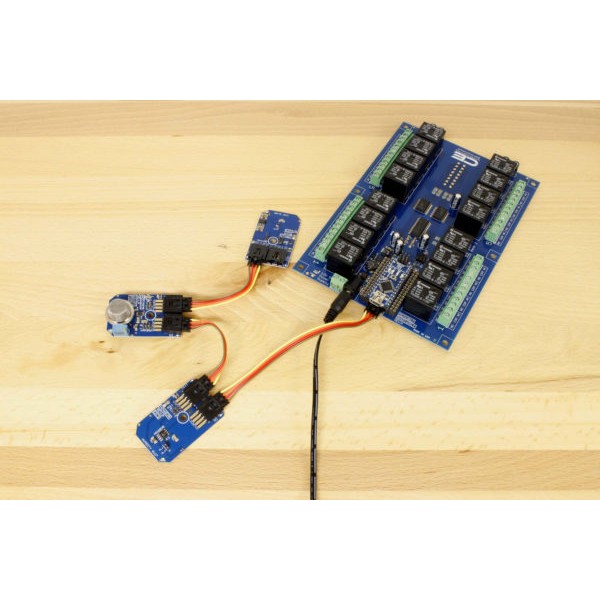

- 모듈의 4핀 플러그로 다른 NCD I2C 미니 모듈과 납땜 없이 이어 붙입니다.
- 자체 I2C 포트에 연결할 때는 온보드 4.7K 점퍼로 풀업을 켭니다.
- 작동 전압은 5VDC입니다.
활용 분야
추세 관찰 중심의 습도·온도 측정
- 실내 환경 감시 — 사무 공간과 설비실의 습도·온도 추세를 기록합니다.
- 보관 공간 점검 — 보관함과 창고의 상태 변화를 감시합니다.
- IoT 데이터 수집 — Arduino 같은 보드로 값을 모아 서버로 전송합니다.
함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
호환 보드와 어댑터 (NCD 스토어)
- NCD I2C 인터페이스 어댑터 전체
- nodeLynk I2C 확장 장치 전체
- Raspberry Pi 2·3용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 스크류 터미널
- Particle Electron·Photon용 I2C 쉴드 — 외향 5V I2C 포트
- Particle·Feather용 I2C 쉴드
- Arduino Uno용 I2C 쉴드 — LED 디스플레이·부저·Key Fob·무선
- WiPy2·LoPy용 스크류 터미널 브레이크아웃 보드
- Particle Photon용 스크류 터미널 브레이크아웃 보드 — 전원 공급 장치 포함
- Raspberry Pi 2·3·4용 I2C 쉴드 — 내향 I2C 포트
- Raspberry Pi Zero용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 배터리 I2C 쉴드
- Raspberry Pi Zero용 I2C 쉴드 — 외향 I2C 포트
- Raspberry Pi용 I2C 쉴드 — 외향 I2C 포트
- Arduino Nano용 I2C 쉴드
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트
- Arduino Uno용 I2C 쉴드
- BeagleBone용 I2C 쉴드 — 외향 I2C 포트
- Particle Electron용 I2C 쉴드 — 스크류 터미널, 2A 전원 공급 장치
- Banana Pi용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Adafruit Huzzah ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- 크로스 플랫폼 I2C 슬레이브 장치
- NCD IoT 인터페이스 장치 전체
- Arduino Micro용 I2C 쉴드 — I2C 확장 포트
- Arduino Uno용 I2C 확장 포트 쉴드
- Arduino Due용 듀얼 I2C 쉴드
- CHIP용 I2C 쉴드
- NodeMCU ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- Adafruit Huzzah ESP8266 호스트 어댑터 — USB·I2C 확장 포트 내장
- Particle Photon용 I2C 어댑터
- Particle Electron용 I2C 어댑터
- Onion Omega용 I2C 어댑터
- Pycom WiPy·LoPy용 I2C 어댑터
- Raspberry Pi용 I2C 어댑터
- Raspberry Pi 2·3용 I2C 어댑터
- Raspberry Pi Zero용 I2C 어댑터
- USB-I2C 변환기 — 가상 COM 포트, FT230XS
- BridgeX5 — 듀얼 USB 5포트 I2C 브리지 어댑터
같은 계열
PR2-14와 같은 계열 모델
- PR2-12 — HCPA-5V-U3, 개별 보정 칩과 알람 기능 디지털 출력, 주소 0x28
- PR2-13 — HDC1000, 온도 ±0.2 °C와 절전 모드 200 nA, 주소 0x40
- PR2-15 — HIH6130, 습도 ±4%RH ±1.0 °C, 주소 0x27
- PR2-16 — HIH7130, 습도 ±3%RH ±1.0 °C, 주소 0x27
- PR2-17 — HIH9130, 습도 ±1.7%RH ±0.6 °C, 주소 0x27
- PR10-7 — HTS221, 20~80%rH 구간 ±4.5%rH, 주소 0x5F
- PR2C-14 — HYT939, 습도 ±1.8%RH ±0.2 °C, 주소 0x28
- PR2-20 — SHT30, 습도 ±3%RH ±0.3 °C, 주소 0x44
- PR2-21 — SHT31, 습도 ±2%RH ±0.3 °C, 주소 0x44
PR2-14와 PR2-17은 습도 정확도가 얼마나 다릅니까?
PR2-14는 ±4.5%RH, PR2-17(HIH9130)은 ±1.7%RH입니다. 온도는 PR2-14가 ±1.0 °C, PR2-17이 ±0.6 °C입니다.
PR2-14와 PR2-15를 한 포트에 같이 연결할 수 있습니까?
같이 연결하지 못합니다. 두 모델 모두 시작 주소가 0x27이어서 한 포트에는 하나만 둡니다.
PR2-14의 출력은 어떤 방식입니까?
온도 보상된 디지털 I2C 출력입니다. 별도 아날로그 변환 없이 호스트가 I2C로 값을 읽습니다.
제품 자료
FAQ 자주묻는 질문
-
PR2-14와 PR2-17은 습도 정확도가 얼마나 다릅니까?
PR2-14는 ±4.5%RH, PR2-17(HIH9130)은 ±1.7%RH입니다. 온도는 PR2-14가 ±1.0 °C, PR2-17이 ±0.6 °C입니다.
-
PR2-14와 PR2-15를 한 포트에 같이 연결할 수 있습니까?
같이 연결하지 못합니다. 두 모델 모두 시작 주소가 0x27이어서 한 포트에는 하나만 둡니다.
-
PR2-14의 출력은 어떤 방식입니까?
온도 보상된 디지털 I2C 출력입니다. 별도 아날로그 변환 없이 호스트가 I2C로 값을 읽습니다.
