습도 ±3%RH로 맞춘 HIH7130 센서 모듈

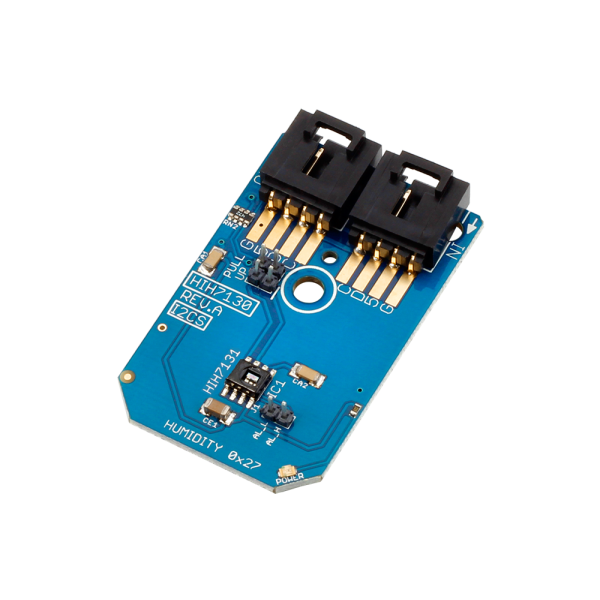

NCD PR2-16 HIH7130 습도·온도 센서 I2C 미니 모듈 습도 정확도 : ±3%RH (20~80%RH) 온도 정확도 : ±1.0 °C 출력 : 온도 보상 디지털 I2C
견적 받기NCD 한국 독점 공급 파트너

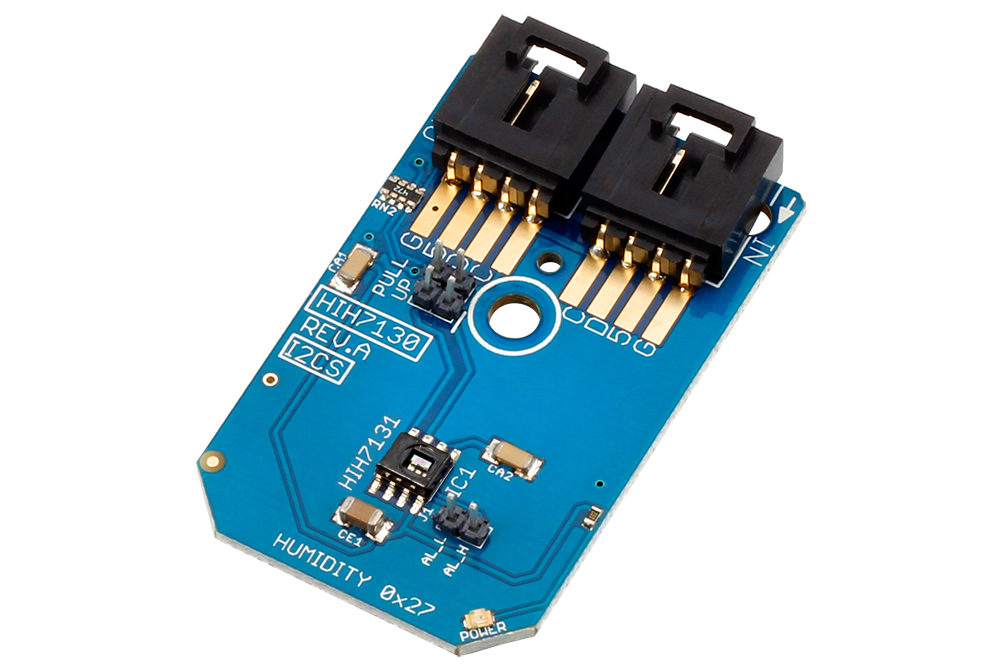

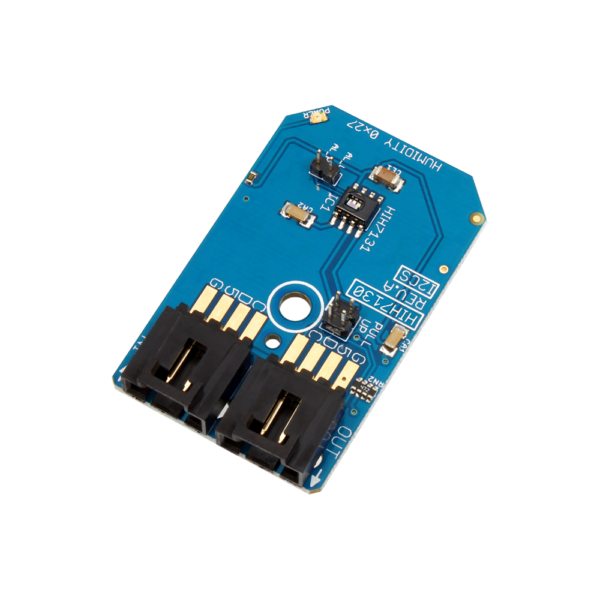

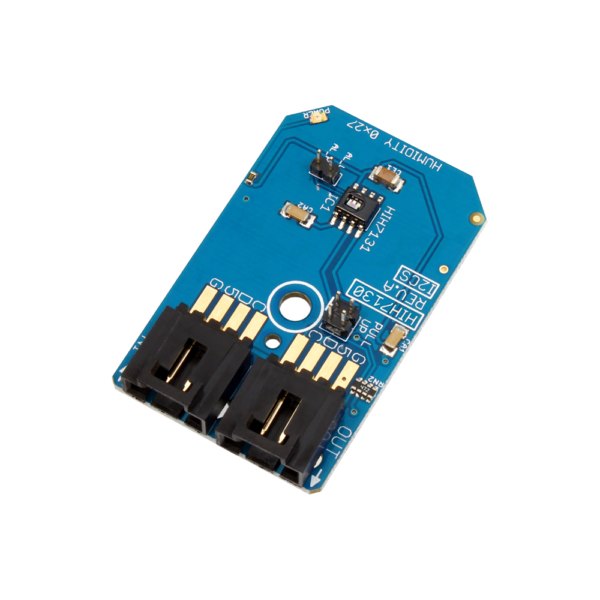

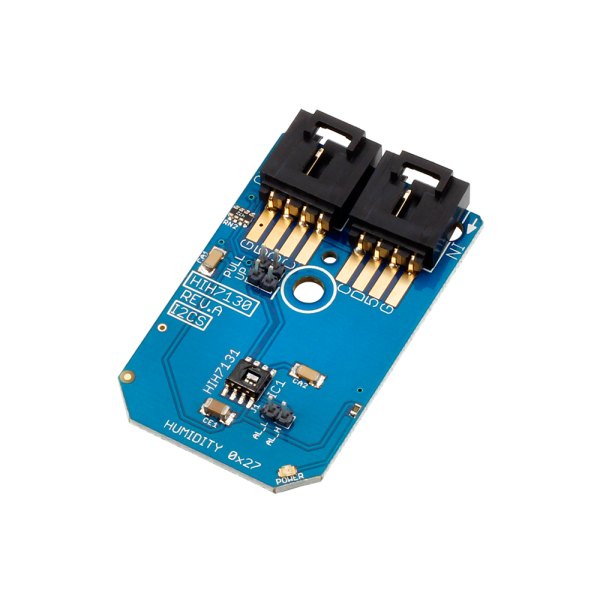

NCD PR2-16은 습도 ±3%RH, 온도 ±1.0 °C의 HIH7130을 탑재한 습도·온도 센서 I2C 미니 모듈(Humidity and Temperature Sensor I2C Mini Module)입니다. Honeywell HumidIcon 디지털 센서 라인에 속하며, 온도 보상된 I2C 출력으로 호스트 부담을 줄입니다. (주)테솔이 국내에 공식 공급합니다.
±3%RH는 20~80%RH 보상 구간의 값이며, HIH 계열 4종 가운데 HIH6130(±4%RH)과 HIH9130(±1.7%RH) 사이에 놓입니다. 장기 안정성과 신뢰성을 갖췄고 패키지가 작습니다.
제품 자료

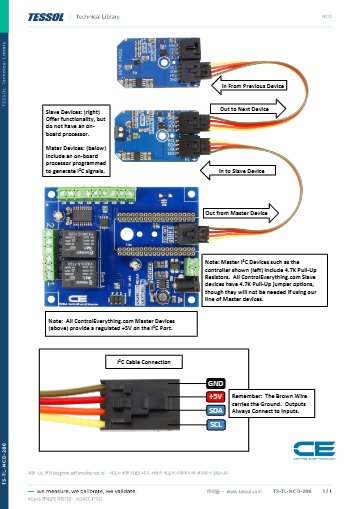

연결 도면과 샘플 코드
이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드

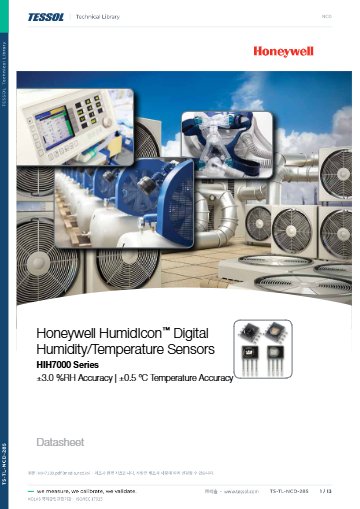

데이터시트와 도면
소프트웨어와 코드
정확도 선택
HIH 4종 중 HIH7130을 고르는 기준
요구 습도 오차가 ±3%RH 안팎이면 PR2-16이 맞고, ±4%RH 이상이면 PR2-14나 PR2-15로도 충분합니다. 반대로 ±3%RH보다 좁은 오차가 필요하면 PR2-17(HIH9130)이 ±1.7%RH, ±0.6 °C로 한 단계 위입니다.

SHT30과 비교
PR2-16과 PR2-20의 습도 오차 비교
PR2-20(SHT30)도 습도 ±3%RH라 습도 오차만 보면 같은 등급입니다. 다만 온도 정확도는 PR2-16이 ±1.0 °C, PR2-20이 ±0.3 °C로 다르고 시작 주소도 0x27과 0x44로 달라 한 버스에서 함께 비교 시험할 수 있습니다.

사양
HIH7130 PR2-16 사양
| 항목 | 사양 |
|---|---|
| 센서 칩 | Honeywell HumidIcon HIH7130 |
| 습도 정확도 | ±3%RH (20~80%RH) |
| 온도 정확도 | ±1.0 °C |
| 출력 | 온도 보상 디지털 I2C |
| 특성 | 장기 안정성, 신뢰성, 소형 패키지 |
| 시작 주소 | 0x27 |
| 작동 전압 | 5VDC |
| 풀업 저항 | 온보드 4.7K 점퍼 선택 |
| 연결 방식 | 4핀 플러그, 납땜 불필요 |
| 케이블 | I2C 케이블 포함 |
연결

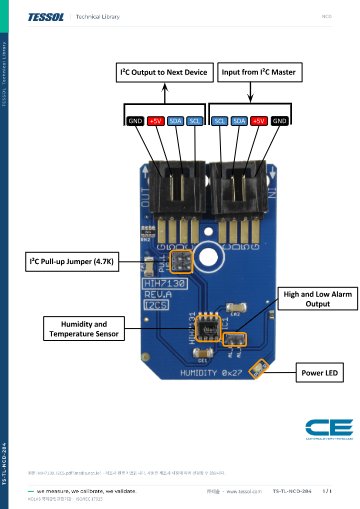

PR2-16 플러그 연결과 풀업 설정
- 4핀 플러그로 버스에 납땜 없이 연결합니다.
- 마스터 장치 없이 자체 I2C 포트를 쓸 때는 온보드 4.7K 풀업 점퍼를 선택합니다.
- 0x27 주소의 HIH 계열은 한 포트에 하나만 연결합니다.
활용 분야
±3%RH 급이 필요한 습도 측정 현장
- 센서 비교 시험 — 주소가 다른 PR2-20(SHT30)과 한 버스에 두고 ±3%RH급 두 칩의 값을 나란히 기록합니다.
- 제어반 내부 감시 — 함체 안의 습도와 온도를 측정합니다.
- IoT 데이터 수집 — Particle과 Arduino 같은 보드로 값을 모읍니다.

함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
호환 보드와 어댑터 (NCD 스토어)
- NCD I2C 인터페이스 어댑터 전체
- nodeLynk I2C 확장 장치 전체
- Raspberry Pi 2·3용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 스크류 터미널
- Particle Electron·Photon용 I2C 쉴드 — 외향 5V I2C 포트
- Particle·Feather용 I2C 쉴드
- Arduino Uno용 I2C 쉴드 — LED 디스플레이·부저·Key Fob·무선
- WiPy2·LoPy용 스크류 터미널 브레이크아웃 보드
- Particle Photon용 스크류 터미널 브레이크아웃 보드 — 전원 공급 장치 포함
- Raspberry Pi 2·3·4용 I2C 쉴드 — 내향 I2C 포트
- Raspberry Pi Zero용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 배터리 I2C 쉴드
- Raspberry Pi Zero용 I2C 쉴드 — 외향 I2C 포트
- Raspberry Pi용 I2C 쉴드 — 외향 I2C 포트
- Arduino Nano용 I2C 쉴드
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트
- Arduino Uno용 I2C 쉴드
- BeagleBone용 I2C 쉴드 — 외향 I2C 포트
- Particle Electron용 I2C 쉴드 — 스크류 터미널, 2A 전원 공급 장치
- Banana Pi용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Adafruit Huzzah ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- 크로스 플랫폼 I2C 슬레이브 장치
- NCD IoT 인터페이스 장치 전체
- Arduino Micro용 I2C 쉴드 — I2C 확장 포트
- Arduino Uno용 I2C 확장 포트 쉴드
- Arduino Due용 듀얼 I2C 쉴드
- CHIP용 I2C 쉴드
- NodeMCU ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- Adafruit Huzzah ESP8266 호스트 어댑터 — USB·I2C 확장 포트 내장
- Particle Photon용 I2C 어댑터
- Particle Electron용 I2C 어댑터
- Onion Omega용 I2C 어댑터
- Pycom WiPy·LoPy용 I2C 어댑터
- Raspberry Pi용 I2C 어댑터
- Raspberry Pi 2·3용 I2C 어댑터
- Raspberry Pi Zero용 I2C 어댑터
- USB-I2C 변환기 — 가상 COM 포트, FT230XS
- BridgeX5 — 듀얼 USB 5포트 I2C 브리지 어댑터
같은 계열
PR2-16과 같은 계열 모델
- PR2-12 — HCPA-5V-U3, 개별 보정 칩과 알람 기능 디지털 출력, 주소 0x28
- PR2-13 — HDC1000, 온도 ±0.2 °C와 절전 모드 200 nA, 주소 0x40
- PR2-14 — HIH6020, 습도 ±4.5%RH ±1.0 °C, 주소 0x27
- PR2-15 — HIH6130, 습도 ±4%RH ±1.0 °C, 주소 0x27
- PR2-17 — HIH9130, 습도 ±1.7%RH ±0.6 °C, 주소 0x27
- PR10-7 — HTS221, 20~80%rH 구간 ±4.5%rH, 주소 0x5F
- PR2C-14 — HYT939, 습도 ±1.8%RH ±0.2 °C, 주소 0x28
- PR2-20 — SHT30, 습도 ±3%RH ±0.3 °C, 주소 0x44
- PR2-21 — SHT31, 습도 ±2%RH ±0.3 °C, 주소 0x44
PR2-16의 습도 정확도는 얼마입니까?
±3%RH입니다. 온도는 ±1.0 °C입니다.
PR2-16과 PR2-20 가운데 온도 정확도가 높은 쪽은 어느 모델입니까?
PR2-20(SHT30)입니다. PR2-20이 ±0.3 °C, PR2-16이 ±1.0 °C이며 습도는 둘 다 ±3%RH입니다.
PR2-16과 PR2-17을 같은 버스에 연결할 수 있습니까?
연결하지 못합니다. 두 모델 모두 시작 주소가 0x27입니다.
제품 자료
FAQ 자주묻는 질문
-
PR2-16의 습도 정확도는 얼마입니까?
±3%RH입니다. 온도는 ±1.0 °C입니다.
-
PR2-16과 PR2-20 가운데 온도 정확도가 높은 쪽은 어느 모델입니까?
PR2-20(SHT30)입니다. PR2-20이 ±0.3 °C, PR2-16이 ±1.0 °C이며 습도는 둘 다 ±3%RH입니다.
-
PR2-16과 PR2-17을 같은 버스에 연결할 수 있습니까?
연결하지 못합니다. 두 모델 모두 시작 주소가 0x27입니다.
