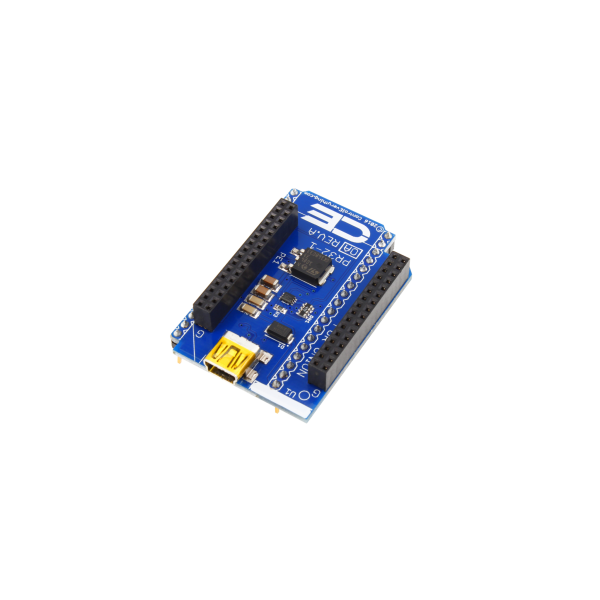

NCD PR32-1 Onion Omega 2 및 Onion Omega 1 IoT 인터페이스 어댑터

NCD PR32-1 Onion Omega 2 및 Onion Omega 1 IoT 인터페이스 어댑터

MODEL
PR32-1
브랜드
NCD
제품 자료
제품문의 구매하기

Omega에 센서와 릴레이를
적은 배선으로 붙이는 어댑터

NCD Onion Omega용 어댑터

견적 받기

NCD 국내 정식 공급 파트너

NCD Onion Omega용 어댑터(PR32-1 IoT 인터페이스, PR32-4 I2C 어댑터)는 Onion Omega 2와 Omega 1을 NCD IoT 장치와 I2C 장치에 연결하는 호스트 어댑터로, 센서와 릴레이를 Omega에 붙이는 배선 작업을 줄입니다.

PR32-1은 Omega를 NCD IoT 장치에 직접 연결하고 I2C와 전원 연결만 매핑합니다. PR32-4는 USB로 Omega에 전원을 공급하고 프로그램을 올리며, 온보드 레벨 시프터가 I2C 신호를 5V 표준으로 변환합니다. 이 어댑터들은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

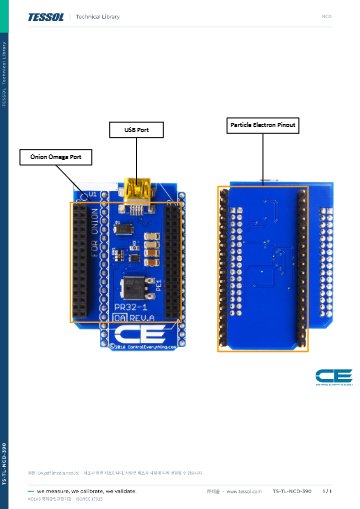

연결 도면과
자료

이 제품의 연결 도면, 빠른 시작 가이드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

Omega 2 · 1

두 어댑터가 지원하는 Onion Omega 모델

5V

PR32-4 레벨 시프터의 I2C 신호 기준

I2C

NCD 장치를 잇는 확장 포트

USB

PR32-4의 Omega 전원 공급과 프로그래밍

특징

PR32-1 IoT 연결과
PR32-4 I2C 확장

핵심 특징현장에서 달라지는 점
IoT 인터페이스PR32-1은 Omega를 NCD IoT 장치에 직접 연결하므로 별도 배선 없이 두 장치를 한 쌍으로 묶습니다.
I2C·전원 매핑PR32-1은 I2C와 전원 연결만 매핑하므로 필요한 신호선만 사용하는 단순한 구성이 됩니다.
USB 전원·프로그래밍PR32-4는 USB 한 가닥으로 Omega에 전원을 공급하고 프로그램을 올립니다.
레벨 시프터PR32-4의 온보드 레벨 시프터가 I2C 신호를 5V 표준으로 변환해 NCD I2C 장치와 직접 통신합니다.
I2C 확장 포트센서, 릴레이, FET 드라이버를 I2C 확장 포트에 이어 Omega 한 대로 입출력을 넓힙니다.
I2C 마스터 동작PR32-1은 I2C 마스터 장치로 동작하며 nodeLynk 마스터 어댑터로 장치 체인을 확장합니다.

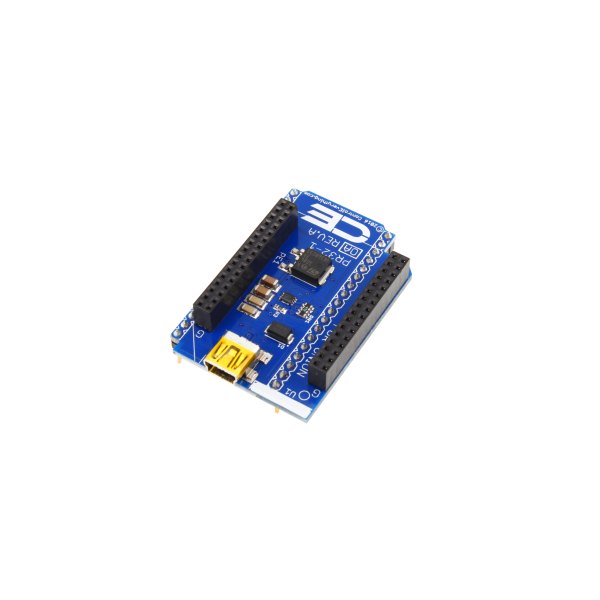

NCD PR32-1 - 소켓과 USB 포트가 있는 파란 어댑터 보드
소켓과 USB 포트가 있는 파란 어댑터 보드

모델 구분

PR32-1과 PR32-4의
역할 차이

PR32-1은 NCD IoT 장치를 Omega에 붙이는 인터페이스이고, PR32-4는 Omega에 I2C 장치와 USB 전원을 함께 연결하는 어댑터입니다. 두 어댑터 모두 Omega 본체는 포함하지 않으므로 Omega 2나 Omega 1을 따로 준비합니다.

PR32-4는 OOKF 키 포브 수신기 오버레이 쉴드와 호환됩니다. 확장 쉴드를 함께 쓰는 구성은 해당 쉴드 페이지에서 호환 조건을 확인하세요.

USB 전원·프로그래밍 연결

PR32-4의 USB 포트를 PC에 연결하면 Omega에 전원이 공급되고 같은 케이블로 프로그램을 올립니다. 별도 전원 어댑터 없이 개발 환경을 구성하는 단계에서 편리합니다.

I2C 장치 연결 확인

I2C 확장 포트에 센서나 릴레이 컨트롤러를 연결한 뒤 Omega에서 장치가 응답하는지 확인합니다. 장치를 늘릴 때는 nodeLynk 체인으로 하나씩 이어 붙입니다.

사양

Omega 어댑터
세부 사양

항목PR32-1PR32-4
구분IoT 인터페이스 어댑터I2C 어댑터 (USB 인터페이스)
대상 보드Onion Omega 2 · Omega 1Onion Omega 2 · Omega 1
연결 대상NCD IoT 장치 (I2C와 전원만 매핑)NCD I2C 장치
USB 전원·프로그래밍해당 없음지원
레벨 시프터해당 없음온보드 레벨 시프터 (I2C 5V 표준)
I2C 동작I2C 마스터 장치I2C 확장 포트 제공
호환 오버레이해당 없음OOKF 키 포브 수신기 오버레이 쉴드

시리즈 공통 사양

항목사양
호스트 보드Onion Omega 2 · Omega 1
통신 인터페이스I2C
장치 확장nodeLynk 마스터 어댑터로 I2C 장치 체인 구성
구성어댑터만 구성 (Omega 본체 미포함)

활용 분야

Omega에 붙이는
대표 장치

  • IoT 연결 — Omega를 NCD IoT 장치의 인터페이스로 사용합니다.
  • 센서 수집 — 온도·습도, 조도, 가스 센서를 I2C로 읽습니다.
  • 릴레이·FET 제어 — 릴레이 컨트롤러와 FET 드라이버로 부하를 제어합니다.
  • 에너지 모니터링 — 전류 모니터 장치로 에너지를 측정합니다.
  • 장치 확장 — nodeLynk 체인으로 I2C 장치를 이어 붙입니다.

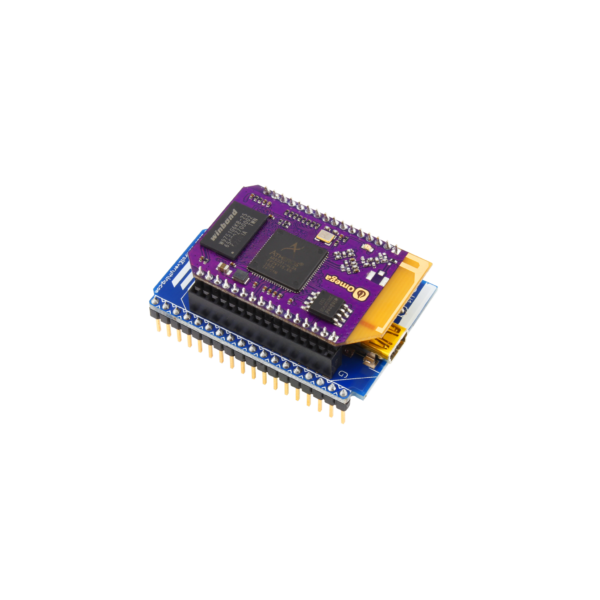

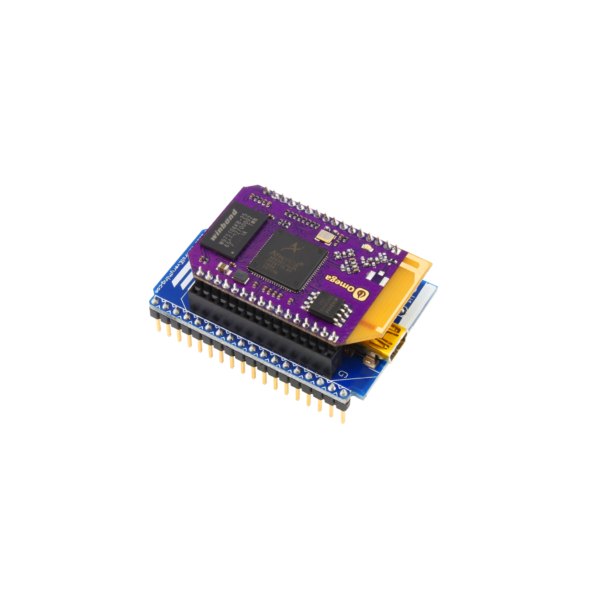

NCD PR32-1 - 어댑터 보드에 보라색 모듈을 장착한 모습
어댑터 보드에 보라색 모듈을 장착한 모습

선택 가이드

목적에 맞는
어댑터 선택

이럴 때 (현장 조건)권장 모델선택 근거
NCD IoT 장치를 Omega에 직접 붙일 때PR32-1I2C와 전원만 매핑하는 IoT 인터페이스입니다.
I2C 장치와 USB 전원을 함께 쓸 때PR32-4USB 전원·프로그래밍과 5V I2C 레벨 시프터를 갖춥니다.

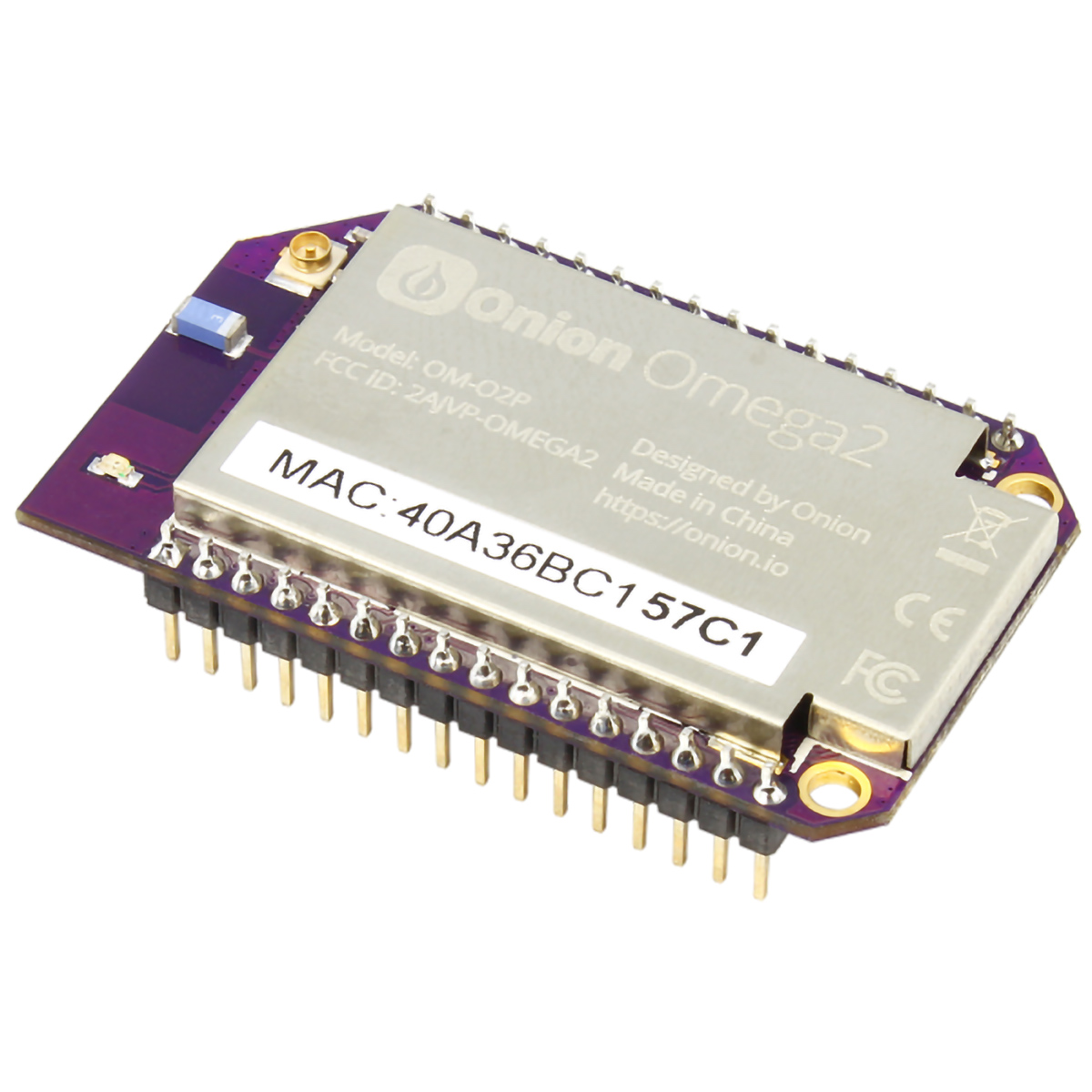

Omega 본체는 Onion Omega 2 페이지에서 고르고, 스크류 단자 보드는 PR32-5, RFID 수신기는 PR32-6 페이지를 참고하세요.

구성·옵션

품번과
포함 구성

구성내용
품번PR32-1 · PR32-4
구성품어댑터만 구성
미포함Onion Omega 본체

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

Key Fob (NCD 스토어)

참고 사이트

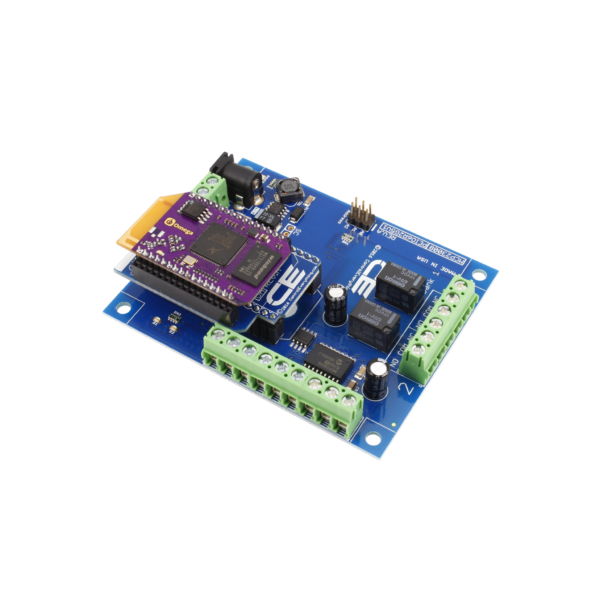

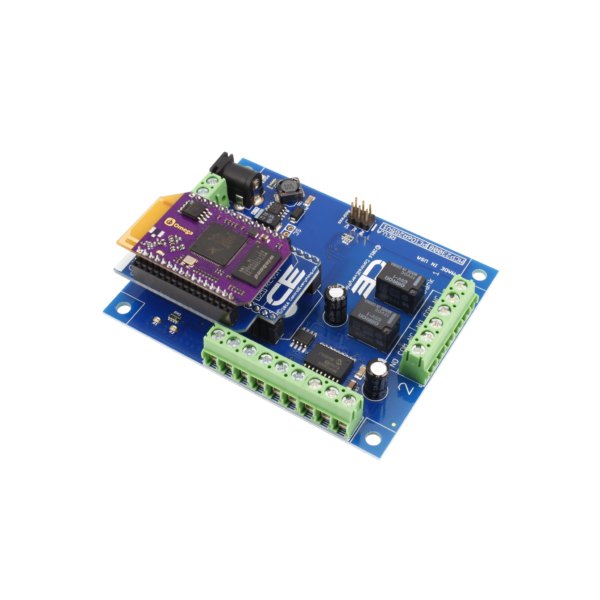

NCD PR32-1 - 단자대 보드에 보라색 모듈을 장착한 모습
단자대 보드에 보라색 모듈을 장착한 모습
